VTP Server: Panduan Lengkap, Fungsi, dan Cara Kerjanya Biar Gak Bingung!

Updated: • 0 • min read
Table of Contents

Pernah dengar tentang VLAN Trunking Protocol (VTP) saat ngurusin jaringan? Kalau iya, pasti kamu tahu betapa ribetnya mengelola VLAN (Virtual Local Area Network) di banyak switch. Bayangkan saja, kalau kamu punya puluhan switch dan setiap kali mau bikin, hapus, atau ubah VLAN, kamu harus masuk satu per satu ke setiap switch dan melakukannya secara manual. Capek banget, kan? Nah, di sinilah VTP hadir sebagai penyelamat, dan VTP Server adalah jantung dari semua proses itu.

Secara sederhana, VTP adalah protokol messaging layer 2 yang dikembangkan oleh Cisco. Tujuannya cuma satu: memudahkan dan menyederhanakan manajemen VLAN di seluruh jaringan switch kamu. Jadi, kamu nggak perlu lagi repot-repot konfigurasi VLAN di setiap switch secara manual. Cukup di satu tempat, dan perubahan itu akan otomatis disebarkan ke switch lain yang berpartisipasi.

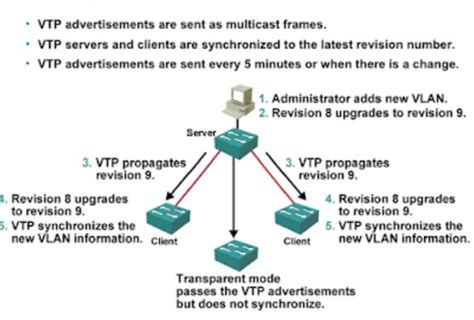

VTP Server concept
Image just for illustration

Mengenal Lebih Dekat VTP Server

Dalam arsitektur VTP, ada tiga mode yang bisa dipilih untuk sebuah switch: Server, Client, dan Transparent. Nah, dari ketiga mode ini, VTP Server adalah yang paling punya “otoritas” atau kekuasaan. Bisa dibilang, VTP Server ini adalah master atau pusat kendali dalam sebuah domain VTP.

Switch yang dikonfigurasi sebagai VTP Server bertanggung jawab penuh untuk membuat (create), memodifikasi (modify), dan menghapus (delete) informasi VLAN. Setiap perubahan yang dilakukan di VTP Server ini akan disimpan dalam NVRAM (Non-Volatile RAM) di switch tersebut dan kemudian disebarkan atau diiklankan (advertised) ke switch lain dalam domain VTP yang sama, khususnya ke switch yang beroperasi sebagai VTP Client.

Pentingnya VTP Server:

  • Pusat Konfigurasi: VTP Server adalah satu-satunya tempat di mana kamu boleh mengubah konfigurasi VLAN untuk seluruh domain VTP. Ini mengurangi risiko kesalahan konfigurasi dan memastikan konsistensi di seluruh jaringan.
  • Sumber Kebenaran: Informasi VLAN yang ada di VTP Server dianggap sebagai “kebenaran” atau data paling akurat dalam domain tersebut. Switch Client akan selalu mengikuti apa yang diperintahkan oleh VTP Server.
  • Penyebar Informasi: Setelah ada perubahan, VTP Server akan mengirimkan update (disebut VTP advertisement) ke switch lain melalui port trunk. Jadi, switch Client bisa otomatis menyesuaikan konfigurasi VLAN mereka tanpa campur tangan manual.

Cara Kerja VTP Server

Ketika sebuah switch diatur menjadi VTP Server, ia akan mulai menyimpan semua informasi VLAN yang dibuat di dalamnya. Informasi ini meliputi nama VLAN, ID VLAN (VID), tipe VLAN, dan status VLAN. Setiap kali ada perubahan (VLAN baru dibuat, dihapus, atau diubah namanya), VTP Server akan memperbarui configuration revision number-nya. Ini seperti nomor versi. Setiap kali ada perubahan, nomor ini akan bertambah.

Configuration revision number ini krusial banget. Kenapa? Karena switch Client akan selalu menerima dan mengaplikasikan update dari VTP Server yang punya revision number lebih tinggi. Jadi, kalau ada dua switch VTP Server (misalnya, karena kesalahan konfigurasi atau migrasi), switch dengan revision number tertinggi akan mendominasi dan informasinya akan disebarkan. Ini bisa jadi pedang bermata dua, karena kalau switch dengan revision number tinggi itu punya konfigurasi yang salah atau kosong, bisa-bisa semua VLAN di jaringanmu hilang!

VTP Domain: Fondasi Kerja VTP

Agar VTP bisa berfungsi, semua switch yang ingin berpartisipasi harus berada dalam domain VTP yang sama. Domain VTP ini bisa dibilang sebagai grup atau wilayah kerja. Sebuah VTP domain diidentifikasi dengan nama domain dan, secara opsional, sebuah kata sandi (password). Switch hanya akan berbagi dan menerima update VTP jika mereka punya nama domain yang sama dan kata sandi yang cocok.

Kalau switch-switchmu berada di domain yang berbeda, mereka nggak akan saling tukar informasi VLAN. Ini penting untuk mengisolasi segmen jaringan atau kalau kamu punya beberapa jaringan yang nggak boleh saling tahu konfigurasi VLAN-nya.

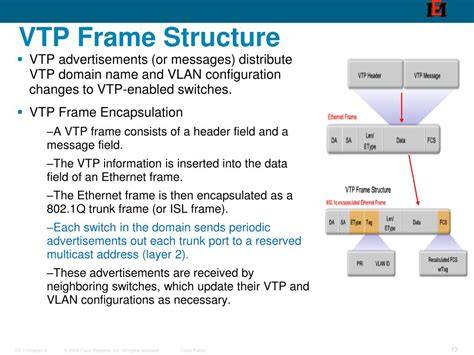

VTP Domain structure
Image just for illustration

Berbagai Mode VTP Lainnya

Selain VTP Server, ada dua mode VTP lainnya yang penting untuk kamu tahu:

  1. VTP Client:

    • Switch dalam mode Client nggak bisa membuat, memodifikasi, atau menghapus VLAN. Mereka hanya bisa menerima dan mengaplikasikan update VLAN yang dikirim oleh VTP Server.
    • Sama seperti VTP Server, switch Client juga meneruskan VTP advertisement ke switch lain melalui port trunk.
    • Informasi VLAN yang diterima disimpan di NVRAM, jadi kalau switch restart, konfigurasi VLAN-nya tetap ada.

  2. VTP Transparent:

    • Ini mode yang paling “mandiri”. Switch dalam mode Transparent nggak berpartisipasi dalam domain VTP. Artinya, dia nggak menerima update VTP dari Server, dan nggak mengirimkan update VTP ke Client.
    • Meskipun begitu, switch Transparent akan meneruskan (forward) VTP advertisement yang diterimanya dari switch lain ke port trunk lainnya. Jadi, dia cuma “numpang lewat” aja.
    • Switch Transparent bisa membuat, memodifikasi, dan menghapus VLAN, tapi perubahan ini hanya berlaku secara lokal di switch itu sendiri, nggak disebarkan ke switch lain.
    • Configuration revision number-nya selalu 0 (nol) dan nggak akan bertambah.
Mode Bisa Buat/Edit/Hapus VLAN? Propagasi Update? Menerima Update? Menyimpan di NVRAM? Configuration Revision Number
Server Ya Ya (sebagai sumber) Ya Ya Meningkat saat ada perubahan
Client Tidak Ya (meneruskan) Ya (mengaplikasikan) Ya Ikut revision Server
Transparent Ya (hanya lokal) Tidak (hanya forward) Tidak Ya (hanya lokal) Selalu 0 (nol)

VTP Advertisements: Jurnal Perubahan VLAN

Bagaimana sih VTP Server menyebarkan informasi? Melalui VTP advertisements. Ada dua jenis utama:

  1. Summary Advertisements:

    • Dikirim setiap 5 menit secara default oleh VTP Server.
    • Berisi nama domain VTP, configuration revision number saat ini, dan waktu terakhir update.
    • Ini semacam “ping” untuk memberitahu switch Client bahwa Server masih aktif dan ada perubahan terbaru.

  2. Subset Advertisements:

    • Dikirim segera setelah ada perubahan konfigurasi VLAN di VTP Server.
    • Berisi detail lengkap tentang VLAN yang baru dibuat, diubah, atau dihapus (misalnya, VLAN ID, nama, status).
    • Ini yang sebenarnya membawa payload atau informasi konfigurasi VLAN yang sesungguhnya.

VTP Pruning: Efisiensi Bandwidth

Selain ketiga mode tadi, ada juga fitur namanya VTP Pruning. Ini fitur opsional yang bisa diaktifkan di VTP Server dan kemudian disebarkan ke Client. VTP Pruning berfungsi untuk mengurangi lalu lintas broadcast, multicast, dan unknown unicast yang nggak perlu melewati port trunk.

Bayangkan kamu punya VLAN 10 dan VLAN 20. Sebuah switch mungkin hanya punya port yang tergabung ke VLAN 10. Tanpa pruning, kalau ada traffic broadcast dari VLAN 20 di switch lain, switch yang hanya punya port VLAN 10 ini tetap akan menerima traffic broadcast VLAN 20 melalui port trunk-nya, padahal nggak ada gunanya. Dengan pruning, switch yang nggak punya port aktif di VLAN 20 nggak akan menerima traffic VLAN 20 itu. Ini bikin penggunaan bandwidth di port trunk jadi lebih efisien.

Evolusi VTP: VTPv1, VTPv2, dan VTPv3

VTP juga mengalami beberapa perkembangan versi:

  • VTPv1: Versi asli, mendukung VLAN standar (1-1005). Ada beberapa keterbatasan keamanan dan fungsionalitas.
  • VTPv2: Mirip dengan VTPv1, tapi menambahkan dukungan untuk token ring VLAN dan konsistensi parameter. Fitur pruning juga didukung di sini.
  • VTPv3: Ini versi yang paling canggih dan sangat direkomendasikan. VTPv3 punya banyak peningkatan signifikan:
    • Mendukung VLAN yang diperluas (Extended VLANs): Bisa mengelola VLAN ID di atas 1005.
    • Mendukung Private VLANs (PVLANs): Penting untuk keamanan di lingkungan virtualisasi.
    • Mendukung Multiple Spanning Tree (MST): Bisa mengiklankan instance MST.
    • Autentikasi yang lebih kuat: Menggunakan hash SHA-1.
    • Domain VTP yang bisa di-disable per port: Ini fitur keamanan yang bagus.
    • Primari dan Secondary Server: VTPv3 memungkinkan adanya beberapa server, tapi hanya satu yang menjadi primary yang punya hak menulis. Ini meningkatkan redundansi tanpa risiko konflik revision number.

Kalau bisa, selalu gunakan VTPv3 karena fitur dan keamanannya jauh lebih baik.

Keuntungan Menggunakan VTP Server

  1. Konsistensi Konfigurasi VLAN: Semua switch Client akan punya konfigurasi VLAN yang sama persis dengan Server, meminimalkan kesalahan manusia.
  2. Manajemen yang Lebih Mudah: Cukup konfigurasi di satu VTP Server, dan perubahan akan menyebar secara otomatis ke seluruh domain. Ini menghemat waktu dan tenaga, apalagi di jaringan skala besar.
  3. Mengurangi Overhead Administratif: Administrator jaringan nggak perlu lagi login ke puluhan switch untuk membuat VLAN baru.
  4. Skalabilitas: Memungkinkan penambahan switch baru ke jaringan dengan cepat tanpa perlu konfigurasi VLAN yang rumit.

Kekurangan dan Risiko VTP (Terutama VTP Server)

Meskipun VTP Server sangat membantu, ada beberapa risiko yang perlu kamu perhatikan:

  1. Penyebaran Kesalahan Konfigurasi: Jika VTP Server dikonfigurasi salah, kesalahan itu bisa menyebar ke seluruh jaringan dan berpotensi menghapus semua VLAN. Ini adalah risiko terbesar!
  2. Masalah Revision Number: Jika switch baru yang sebelumnya adalah VTP Server di domain lain dengan revision number yang lebih tinggi terhubung ke jaringanmu (misalnya, dihubungkan sebagai VTP Client tanpa disadari), switch itu bisa “memenangkan” election revision number dan menghapus semua VLAN yang ada di jaringanmu. Ini sering disebut “VTP bombing” atau “VTP attack”.
  3. Kurangnya Granularitas: Dengan VTP Server, semua switch Client harus mengikuti konfigurasi VLAN yang sama. Kalau ada kebutuhan untuk konfigurasi VLAN yang unik di satu switch, VTP Server mungkin tidak ideal atau kamu harus menggunakan mode Transparent untuk switch tersebut.
  4. Tergantung pada Cisco: VTP adalah protokol proprietary Cisco, jadi hanya berfungsi di perangkat Cisco.

Praktik Terbaik (Best Practices) untuk Mengelola VTP Server

Untuk menghindari masalah dan memaksimalkan manfaat VTP Server, ikuti praktik terbaik ini:

  • Gunakan VTPv3: Jika perangkatmu mendukung, selalu pilih VTPv3. Fitur keamanan dan fleksibilitasnya jauh lebih baik.
  • Hanya Satu VTP Server Primer (atau satu VTP Server saja): Di VTPv1/v2, disarankan hanya memiliki satu VTP Server di setiap domain untuk menghindari konflik. Di VTPv3, pastikan hanya ada satu primary server yang aktif.
  • Atur Kata Sandi (Password): Selalu gunakan kata sandi untuk domain VTP-mu. Ini menambahkan lapisan keamanan dan mencegah switch yang tidak sah bergabung ke domain.
  • Hati-hati dengan Revision Number: Saat menambahkan switch baru ke jaringan, terutama yang bekas dipakai, pastikan revision number-nya direset (misalnya, dengan mengubah domain VTP ke domain kosong, lalu kembali ke domain yang benar, atau dengan mode transparent sementara).
  • Setiap Port Trunk Harus Aktif (atau VTP Pruning Aktif): Pastikan semua port trunk yang menghubungkan switch-switchmu berfungsi dengan baik agar VTP advertisement bisa menyebar. Aktifkan VTP Pruning untuk efisiensi.
  • Backup Konfigurasi: Selalu backup konfigurasi VTP Server-mu secara berkala.
  • Pertimbangkan Mode Transparent: Untuk switch yang tidak perlu berbagi informasi VLAN atau yang membutuhkan konfigurasi VLAN unik, gunakan mode Transparent. Ini juga sering direkomendasikan untuk switch-switch “edge” atau distribusi yang terhubung ke server atau perangkat akhir.
  • Monitoring VTP: Pantau secara berkala status VTP di semua switch, terutama revision number dan status server/client. Gunakan perintah show vtp status dan show vlan brief.

Konfigurasi Dasar VTP Server

Mengatur switch sebagai VTP Server itu gampang banget. Berikut contoh konfigurasi dasar di CLI Cisco IOS:

Switch> enable
Switch# configure terminal
Switch(config)# vtp mode server
Switch(config)# vtp domain <NAMA_DOMAIN_KAMU>
Switch(config)# vtp password <KATA_SANDI_AMAN_KAMU>
Switch(config)# vtp version 3  (atau 2 jika v3 tidak didukung)
Switch(config)# end
Switch# show vtp status

Setelah ini, kamu bisa mulai membuat, mengubah, atau menghapus VLAN di switch VTP Server ini. Semua perubahan akan otomatis disebarkan ke switch Client dalam domain yang sama.

Fakta Menarik Seputar VTP

  • VTP Advertisements Dikirim di VLAN 1: Semua pesan VTP (iklan ringkasan dan sub-iklan) dikirimkan di VLAN 1, yang merupakan VLAN default, melalui frame multicast.
  • Non-standard VLANs (1006-4094): Di VTPv1 dan VTPv2, VLAN dengan ID di atas 1005 (extended VLANs) tidak bisa dikelola oleh VTP. Ini jadi alasan kuat untuk beralih ke VTPv3 jika kamu butuh extended VLAN.
  • “No VTP” Adalah Pilihan: Sebenarnya, ada juga pilihan untuk tidak menggunakan VTP sama sekali dan mengelola VLAN secara manual di setiap switch. Ini lebih aman dari risiko VTP bombing, tapi tentu saja lebih merepotkan secara administratif.

Kesimpulan

VTP Server adalah komponen vital dalam arsitektur VTP yang dirancang untuk menyederhanakan dan mengotomatisasi manajemen VLAN di jaringan switch Cisco. Dengan VTP Server, kamu bisa mengelola semua VLAN dari satu titik pusat, memastikan konsistensi dan mengurangi beban kerja administratif. Namun, penting untuk memahami cara kerjanya, kelebihan, dan kekurangannya, serta menerapkan praktik terbaik untuk menghindari potensi risiko, terutama terkait dengan configuration revision number. Menggunakan VTPv3 dan manajemen yang hati-hati adalah kunci untuk memanfaatkan kekuatan VTP Server secara optimal.

Gimana, sekarang sudah lebih paham kan tentang apa itu VTP Server? Punya pengalaman menarik atau pertanyaan seputar VTP di jaringanmu? Yuk, share di kolom komentar di bawah!
