UV Mapping Animasi 3D: Panduan Visual Bikin Modelmu Makin Keren!

Table of Contents

Pernahkah kamu bertanya-tanya bagaimana objek 3D di game atau film bisa memiliki tekstur yang begitu detail dan realistis, seperti kulit kayu yang kasar, kain yang berkerut, atau permukaan logam yang mengilap? Nah, rahasia di baliknya adalah sebuah teknik fundamental bernama UV mapping. Secara sederhana, UV mapping adalah proses mengubah permukaan objek 3D yang kompleks menjadi sebuah “pola” 2D yang bisa kita gunakan untuk menempelkan tekstur. Bayangkan seperti kamu membongkar sebuah kotak kado atau pola baju; kamu meratakannya menjadi selembar kertas datar yang kemudian bisa digambar atau diwarnai.

Image just for illustration

Dalam dunia 3D, koordinat standar yang digunakan untuk posisi objek adalah X, Y, dan Z. Untuk menghindari kebingungan, saat kita bicara tentang koordinat 2D untuk tekstur, kita menggunakan huruf U dan V. Jadi, U mewakili sumbu horizontal dan V mewakili sumbu vertikal pada lembar tekstur 2D kita. Proses ini sangat krusial karena tanpa UV mapping yang baik, tekstur akan terlihat meregang, terdistorsi, atau bahkan tidak muncul sama sekali di permukaan objek 3D-mu. Ini adalah salah satu langkah pertama yang paling penting dalam membuat aset 3D-mu terlihat profesional dan siap pakai.

Kenapa UV Mapping Sangat Penting?¶

Mungkin kamu berpikir, “Kenapa tidak langsung saja menempelkan tekstur ke objek 3D?” Beberapa software 3D memang menawarkan metode projection mapping (seperti planar, spherical, atau cylindrical). Metode ini cukup mudah untuk objek-objek sederhana seperti kubus, bola, atau silinder. Namun, coba bayangkan sebuah model karakter manusia yang kompleks, atau sebuah mobil dengan berbagai lekukan dan detail. Jika kita hanya memproyeksikan tekstur secara langsung, hasilnya pasti akan berantakan.

Batasan Metode Proyeksi Sederhana¶

Metode proyeksi sederhana memiliki banyak keterbatasan. Misalnya, jika kamu memproyeksikan tekstur dari satu arah (planar mapping) ke objek yang tidak datar, tekstur akan terlihat sangat meregang di bagian samping atau belakang objek. Begitu juga dengan spherical atau cylindrical mapping; mereka bekerja dengan baik untuk bentuk dasar, tetapi akan kesulitan saat menghadapi detail seperti tonjolan, lekukan tajam, atau bagian-bagian yang tidak beraturan. Hasilnya, tekstur akan terlihat streched atau squashed, menghilangkan realisme yang kamu inginkan.

Image just for illustration

UV mapping datang untuk menyelesaikan masalah ini dengan memberikan kontrol penuh atas bagaimana setiap face atau polygon dari model 3D-mu akan menerima tekstur. Dengan UV mapping, kamu bisa “membuka” objek 3D-mu menjadi potongan-potongan datar di ruang 2D, memastikan bahwa tekstur diaplikasikan secara merata dan tanpa distorsi. Ini memungkinkan para seniman 3D untuk membuat tekstur yang sangat detail dan presisi, yang pada akhirnya meningkatkan kualitas visual animasi atau game secara signifikan.

Proses UV Unwrapping: Membongkar Objek 3D-mu¶

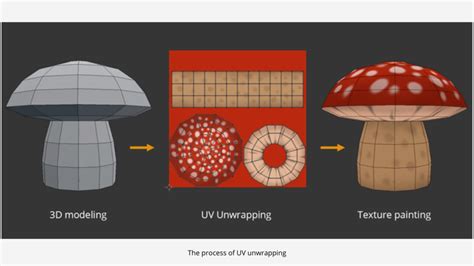

Proses UV mapping sering disebut juga UV unwrapping, yang secara harfiah berarti “membuka gulungan” UV. Ini adalah serangkaian langkah yang membutuhkan kesabaran dan sedikit seni, karena kamu perlu memutuskan bagaimana cara terbaik untuk “memotong” dan “meratakan” model 3D-mu. Proses ini biasanya dilakukan dalam software 3D seperti Blender, Maya, 3ds Max, atau Cinema 4D. Mari kita bedah langkah-langkah utamanya:

1. Penentuan Seam (Jahitan)¶

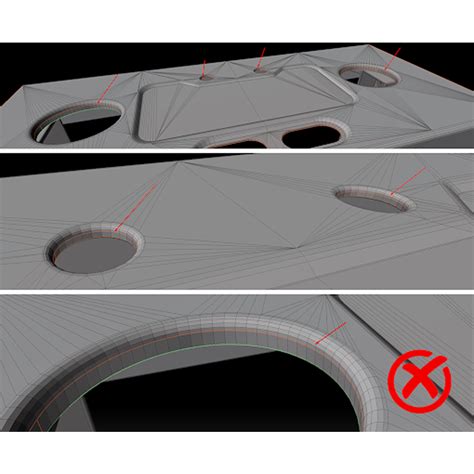

Langkah pertama yang paling krusial adalah menentukan di mana “jahitan” atau seam akan diletakkan pada model 3D-mu. Seam ini ibarat jahitan pada pola pakaian; di sinilah objek 3D akan “terbelah” untuk bisa diratakan. Penempatan seam yang strategis sangat penting. Kamu harus berusaha menempatkannya di area yang tidak terlalu terlihat oleh kamera, seperti di bagian dalam lengan baju, di bawah alas kaki, atau di tepi belakang objek. Seam yang buruk bisa menyebabkan garis yang terlihat jelas pada tekstur, merusak ilusi realisme.

Image just for illustration

Misalnya, untuk model kepala manusia, kamu mungkin akan menempatkan seam di bagian belakang kepala dan di bawah dagu, sehingga wajah tetap menjadi satu bagian utuh. Untuk sebuah botol, seam mungkin akan diletakkan memanjang di salah satu sisinya. Tujuan utamanya adalah untuk meminimalkan jumlah seam dan memastikan setiap “pulau” UV (yang akan kita bahas nanti) bisa diratakan dengan distorsi seminimal mungkin.

2. Unwrapping (Meratakan)¶

Setelah seam ditentukan, langkah berikutnya adalah proses unwrapping itu sendiri. Pada tahap ini, software 3D akan mengambil model 3D yang sudah ditandai dengan seam dan meratakannya menjadi potongan-potongan 2D di ruang UV. Ada beberapa algoritma atau metode unwrapping yang bisa digunakan, tergantung pada bentuk objek dan preferensi artis. Beberapa metode mungkin mencoba menjaga proporsi face sejajar dengan tekstur, sementara yang lain mungkin fokus untuk meminimalkan peregangan.

Image just for illustration

Hasil dari unwrapping adalah kumpulan polygon 2D yang disebut UV islands atau pulau-pulau UV. Setiap pulau ini mewakili bagian dari permukaan 3D yang telah diratakan. Penting untuk memastikan bahwa tidak ada distorsi signifikan pada pulau-pulau ini, artinya bentuk dan proporsi face di 2D harus semirip mungkin dengan di 3D. Jika terjadi peregangan atau pemadatan di UV, tekstur yang ditempelkan nanti juga akan ikut meregang atau memadat di bagian tersebut.

3. Packing (Menata)¶

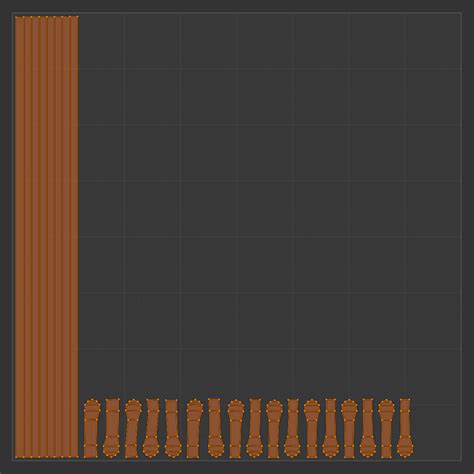

Setelah modelmu di-unwrap menjadi beberapa pulau UV, langkah selanjutnya adalah packing atau menata pulau-pulau tersebut di dalam UV space (ruang UV) 0-1. Ruang UV ini adalah kotak imajiner berukuran 1x1 unit yang menjadi kanvas untuk teksturmu. Tujuan dari packing adalah menata semua pulau UV secara efisien di dalam kotak 0-1 tersebut. Efisien berarti memaksimalkan penggunaan ruang tanpa tumpang tindih (kecuali disengaja) dan menyisakan sedikit mungkin ruang kosong.

Image just for illustration

Penataan yang baik memastikan bahwa setiap pixel tekstur (disebut texel) akan digunakan secara optimal. Ruang kosong yang terlalu banyak berarti kamu membuang resolusi tekstur. Saat melakukan packing, penting juga untuk memberi sedikit jarak atau padding antar pulau UV. Ini bertujuan untuk mencegah texture bleeding, yaitu ketika pixel dari satu pulau “bocor” ke pulau di sebelahnya saat tekstur di-filter atau di-mipmapped, terutama jika resolusi tekstur dikurangi.

4. Texturing (Pemberian Tekstur)¶

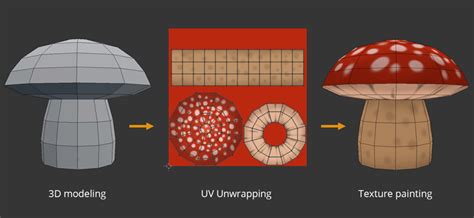

Dengan UV yang sudah rapi, sekarang saatnya untuk melangkah ke tahap yang paling kreatif: texturing. Pada tahap ini, seorang artis tekstur akan menggunakan software seperti Adobe Substance Painter, Quixel Mixer, atau bahkan Adobe Photoshop, untuk melukis tekstur di atas pola UV yang sudah dibuat. Karena UV sudah diratakan, kamu bisa melukis di kanvas 2D dan secara otomatis akan terlihat benar di model 3D.

Image just for illustration

Tekstur yang dibuat bisa berupa diffuse map (untuk warna dasar), normal map (untuk detail permukaan seperti benjolan tanpa menambah geometri), roughness map (untuk tingkat kekasaran permukaan), metallic map (untuk sifat logam), dan berbagai jenis peta lainnya yang disebut PBR (Physically Based Rendering) maps. Semua peta ini menggunakan UV yang sama sebagai panduan. Kualitas UV mapping akan sangat memengaruhi seberapa baik tekstur ini terlihat di model 3D-mu.

Konsep Kunci dalam UV Mapping¶

Untuk benar-benar menguasai UV mapping, ada beberapa istilah dan konsep kunci yang perlu kamu pahami:

UV Space dan UV Editor¶

UV space adalah area 2D (biasanya kotak 0-1) tempat semua pulau UV-mu berada. Ini adalah “kanvas” tempat tekstur dilukis. Setiap software 3D memiliki UV editor sendiri, sebuah jendela yang menampilkan representasi 2D dari UV modelmu. Di sinilah kamu akan melihat pulau-pulau UV, memanipulasinya (memindahkan, memutar, menskala), dan mengaturnya. Menguasai UV editor adalah langkah penting untuk membuat UV yang baik.

UV Islands (Pulau UV)¶

Seperti yang sudah disebutkan, UV islands adalah potongan-potongan mesh 3D yang telah diratakan menjadi bentuk 2D. Setiap island biasanya dibatasi oleh seam. Jumlah dan bentuk island akan sangat memengaruhi kualitas dan kemudahan texturing. Lebih sedikit island dengan distorsi minimal umumnya lebih baik, tetapi terkadang banyak island kecil dibutuhkan untuk objek yang sangat kompleks.

Seams (Jahitan)¶

Seams adalah garis imajiner yang kamu tandai pada model 3D-mu untuk “memotong” dan memisahkan bagian-bagiannya agar bisa diratakan. Penempatan seams adalah seni tersendiri. Seam yang diletakkan di tempat yang terlihat jelas bisa membuat tekstur terlihat putus atau tidak menyatu. Tujuannya adalah menyembunyikan seam sebisa mungkin di area-area yang jarang terlihat oleh mata.

Texel Density (Kepadatan Teksel)¶

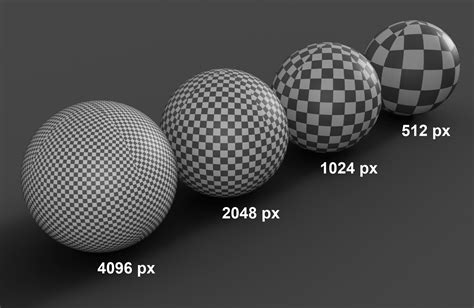

Texel density mengacu pada seberapa banyak pixel tekstur (texel) yang dialokasikan untuk setiap unit ukuran di model 3D-mu. Bayangkan kamu memiliki model meja dan model sendok. Jika meja dan sendok sama-sama menggunakan tekstur 1024x1024 pixel, tapi meja jauh lebih besar, maka texel density meja akan jauh lebih rendah daripada sendok.

Image just for illustration

Konsistensi texel density sangat penting, terutama dalam pengembangan game, untuk memastikan bahwa semua objek di lingkungan memiliki tingkat detail tekstur yang seragam. Objek penting atau yang dekat dengan kamera mungkin membutuhkan texel density yang lebih tinggi. Software 3D modern sering memiliki alat untuk membantu memvisualisasikan dan menyesuaikan texel density.

Overlapping UVs (UV Tumpang Tindih)¶

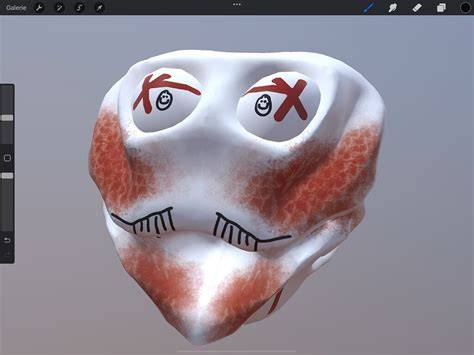

Overlapping UVs terjadi ketika dua atau lebih pulau UV menduduki ruang yang sama di UV editor. Ini bisa disengaja atau tidak disengaja. Overlapping yang disengaja sering digunakan untuk menghemat ruang tekstur pada objek dengan bagian yang simetris atau berulang. Misalnya, jika sebuah mobil memiliki empat ban yang sama persis, kamu bisa men-unwrap satu ban, dan meng-overlap UV dari tiga ban lainnya di atas UV ban pertama. Dengan begitu, kamu hanya perlu membuat tekstur untuk satu ban saja.

Image just for illustration

Namun, overlapping yang tidak disengaja dapat menyebabkan masalah, terutama saat melakukan baking tekstur (misalnya, baking ambient occlusion atau normal maps dari high-poly ke low-poly). Informasi dari satu bagian model bisa “bocor” ke bagian lain, menyebabkan artefak visual. Jadi, kamu harus selalu sadar kapan overlapping itu disengaja dan kapan tidak.

Stretching dan Distortion (Peregangan dan Distorsi)¶

Stretching dan distortion adalah masalah umum dalam UV mapping yang terjadi ketika pulau UV tidak diratakan dengan benar. Stretching berarti sebagian tekstur terlihat meregang, sementara distortion berarti bentuk tekstur terlihat bengkok atau terdistorsi dari bentuk aslinya. Ini bisa terlihat jelas pada tekstur yang memiliki pola teratur seperti kotak-kotak atau garis-garis.

Image just for illustration

Peregangan dan distorsi yang parah akan merusak realisme modelmu. Kebanyakan software 3D memiliki alat bantu visual (seperti checker map) yang bisa kamu gunakan untuk melihat area mana saja yang mengalami peregangan atau distorsi, sehingga kamu bisa memperbaikinya dengan menyesuaikan seams atau menggunakan fitur “relax” pada UV.

Padding/Margin¶

Padding atau margin adalah ruang kosong yang sengaja ditinggalkan di antara pulau-pulau UV di UV space. Ini sangat penting untuk mencegah texture bleed atau seam bleeding. Texture bleed terjadi saat pixel dari satu pulau UV “merembes” ke pulau sebelahnya saat tekstur di-filter (misalnya, saat diperkecil resolusinya atau di-mipmap). Jika tidak ada padding, garis atau warna dari pulau tetangga bisa muncul di tepi pulau UV-mu, menciptakan garis yang tidak diinginkan di model 3D-mu. Padding memberikan “buffer” yang aman untuk menghindari masalah ini.

Metode dan Teknik Unwrapping¶

Ada berbagai metode unwrapping yang bisa kamu gunakan, tergantung pada software dan jenis objek.

Planar, Cylindrical, dan Spherical Mapping¶

Ini adalah metode proyeksi dasar yang disebutkan sebelumnya.
- Planar Mapping: Memproyeksikan tekstur dari satu arah lurus. Ideal untuk permukaan datar seperti dinding atau lantai.
- Cylindrical Mapping: Memproyeksikan tekstur seolah membungkus silinder. Cocok untuk objek berbentuk silinder atau kolom.
- Spherical Mapping: Memproyeksikan tekstur dari titik pusat ke segala arah. Cocok untuk objek berbentuk bola atau globus.

Meskipun sederhana, metode ini sering digunakan sebagai titik awal sebelum melakukan penyesuaian manual yang lebih detail.

Automatic Unwrapping¶

Banyak software 3D memiliki fitur automatic unwrapping yang akan mencoba membuat seam dan meratakan UV secara otomatis. Fitur ini sangat cepat dan berguna untuk objek yang tidak terlalu penting atau yang berada jauh dari kamera. Namun, hasilnya sering kali tidak optimal; bisa jadi ada terlalu banyak island kecil, seam yang terlihat jelas, atau distorsi yang signifikan. Untuk hasil terbaik, manual unwrapping masih menjadi pilihan utama.

Manual Seam Placement dan Unwrapping¶

Ini adalah metode yang paling umum dan memberikan kontrol paling besar. Kamu secara manual memilih edge mana yang akan menjadi seam, dan kemudian software akan meratakan objek berdasarkan seam tersebut. Beberapa algoritma unwrapping yang umum digunakan dalam software 3D meliputi:
- Angle Based: Mencoba menjaga sudut face tetap saat meratakan.
- Conformal: Berusaha menjaga proporsi face relatif terhadap satu sama lain.
- Follow Active Quads: Sangat berguna untuk objek berbentuk kotak atau persegi panjang, di mana kamu bisa memilih satu quad dan software akan meratakannya mengikuti alur quad tersebut.

Praktik Terbaik dan Tips untuk UV Mapping yang Baik¶

Menciptakan UV yang baik adalah keahlian yang membutuhkan latihan. Berikut adalah beberapa praktik terbaik dan tips yang bisa membantumu:

1. Sembunyikan Seams dengan Cermat¶

Ingat, seam adalah bagian yang paling rentan terlihat di tekstur. Tempatkan seam di area yang secara alami tersembunyi, seperti di bagian bawah objek, di belakang, atau di lekukan yang tidak terlihat langsung. Untuk model karakter, area umum adalah di sepanjang bagian dalam lengan dan kaki, di bawah dagu, atau di belakang telinga.

2. Pertahankan Konsistensi Texel Density¶

Seperti yang sudah kita bahas, konsistensi texel density sangat penting. Gunakan alat visualisasi checker map di software 3D-mu untuk memastikan ukuran kotak-kotak di seluruh modelmu terlihat seragam. Jika ada bagian yang terlihat lebih besar atau lebih kecil, skala pulau UV yang bersangkutan di UV editor.

3. Minimalkan Distorsi dan Peregangan¶

Ini adalah tujuan utama dari unwrapping. Selalu periksa modelmu dengan checker map setelah unwrapping. Jika ada area yang terlihat meregang atau bengkok, sesuaikan seam atau gunakan alat “relax UVs” untuk meratakan kembali pulau-pulau tersebut.

4. Packing yang Efisien¶

Manfaatkan ruang UV 0-1 secara maksimal. Hindari area kosong yang besar. Putar dan skala pulau-pulau UV untuk mengisi celah, tetapi pastikan untuk tetap memberi padding antar pulau. Packing yang efisien berarti kamu bisa menggunakan resolusi tekstur yang lebih rendah untuk detail yang sama, atau mendapatkan detail lebih tinggi dengan resolusi tekstur yang sama.

5. Hindari Overlapping UVs (Kecuali Disengaja)¶

Jika kamu tidak bermaksud untuk menggunakan tekstur yang sama di beberapa bagian, pastikan tidak ada overlapping UVs. Ini akan mencegah masalah saat baking tekstur dan memberikan fleksibilitas lebih besar dalam texturing.

6. Pertimbangkan Workflow di Game Engine¶

Dalam pengembangan game, seringkali ada persyaratan khusus untuk UV. Misalnya, beberapa game engine mungkin lebih suka UV yang non-overlapping atau memiliki batasan pada jumlah pulau UV per objek. Selalu periksa dokumentasi engine atau standar proyekmu.

7. Multi-Tile UVs (UDIM) untuk Proyek Besar¶

Untuk aset yang sangat besar atau sangat detail (misalnya, karakter utama dalam film animasi atau lingkungan yang luas), satu tekstur 0-1 mungkin tidak cukup. Di sinilah UDIM (U-Dimension) masuk. UDIM memungkinkanmu untuk menggunakan banyak tekstur 0-1 “ubin” yang bersebelahan. Ini artinya satu model bisa memiliki puluhan atau bahkan ratusan tekstur beresolusi tinggi, memberikan tingkat detail yang luar biasa tanpa harus meregangkan satu tekstur besar yang tidak praktis. UDIM sangat umum di industri film dan VFX.

Dampak UV Mapping pada Animasi 3D dan Game Development¶

UV mapping bukan sekadar detail teknis; ini adalah fondasi untuk mencapai kualitas visual yang tinggi.

Realisme dan Detail Visual¶

Tanpa UV mapping yang baik, model 3D tidak akan bisa memiliki tekstur yang realistis. Ini adalah jembatan yang menghubungkan model 3D (bentuk) dengan tekstur 2D (permukaan). Tekstur yang detail dan akurat sangat penting untuk membangun ilusi dunia 3D yang meyakinkan, baik itu untuk kulit karakter, permukaan bangunan, atau detail kecil pada properti.

Performa dalam Game Engine¶

UV yang efisien juga dapat memengaruhi kinerja. Packing yang buruk atau terlalu banyak pulau UV dapat meningkatkan draw calls atau membuang memori tekstur, yang bisa memperlambat game. Menggunakan overlapping UVs secara bijaksana dapat menghemat ruang tekstur dan meningkatkan kinerja.

Proses Baking Tekstur¶

Baking adalah proses mentransfer detail dari model high-polygon (yang sangat detail) ke model low-polygon (yang lebih sederhana) menggunakan normal maps, ambient occlusion, dll. UV mapping adalah prasyarat mutlak untuk proses baking ini. UV yang bersih dan non-overlapping sangat penting untuk mendapatkan hasil baking yang bebas dari artefak.

Workflow Texturing yang Lebih Mudah¶

Dengan UV yang rapi, proses texturing menjadi jauh lebih lancar. Seniman tekstur bisa bekerja dengan percaya diri di ruang 2D, tahu bahwa hasilnya akan terlihat benar di model 3D. Ini menghemat waktu dan memungkinkan eksplorasi kreatif yang lebih bebas.

Tantangan Umum dalam UV Mapping¶

Meskipun penting, UV mapping bisa menjadi salah satu bagian tersulit dalam pipeline 3D. Beberapa tantangan umum meliputi:
- Model Kompleks: Model dengan banyak detail kecil, rongga, atau bentuk organik bisa sangat sulit untuk di-unwrap tanpa distorsi atau terlalu banyak seam.
- Maintaining Consistency: Jika ada banyak aset dalam satu proyek, memastikan semua aset memiliki texel density yang konsisten dan UV yang rapi bisa jadi tantangan.
- Memperbaiki Distorsi: Kadang-kadang, memperbaiki satu area distorsi bisa menyebabkan distorsi di area lain, menjadikannya proses iteratif.
- Optimasi untuk Performa: Menyeimbangkan detail yang diinginkan dengan batasan performa (terutama di game) bisa memerlukan kompromi dalam UV mapping.

Kesimpulan¶

UV mapping adalah pahlawan tanpa tanda jasa di balik semua tekstur indah yang kamu lihat dalam animasi 3D dan game. Ini adalah proses fundamental yang memungkinkan para seniman 3D untuk “membongkar” objek tiga dimensi, meratakannya menjadi pola dua dimensi, dan kemudian menempelkan tekstur yang detail dan realistis tanpa distorsi. Dari penentuan seam yang strategis hingga packing yang efisien di ruang UV, setiap langkah memiliki peran krusial dalam menciptakan pengalaman visual yang memukau. Meskipun terkadang terasa rumit, menguasai UV mapping akan membuka pintu bagi potensi kreatif yang tak terbatas dalam dunia 3D.

Bagaimana pendapatmu tentang UV mapping? Apakah kamu pernah mencoba membuat UV sendiri? Bagikan pengalaman atau pertanyaanmu di kolom komentar di bawah ini!
