RJ45 Itu Apa Sih? Panduan Lengkap, Fungsi, dan Cara Pasangnya Buat Pemula!

Updated: • 0 • min read
Table of Contents

Pernah lihat ujung kabel internet atau LAN yang biasa dicolokkan ke laptop, router, atau modem kamu? Nah, konektor kecil berbentuk kotak yang punya delapan pin logam di dalamnya itu namanya RJ45. Ini bukan sekadar colokan biasa, lho! RJ45 adalah salah satu komponen paling fundamental yang memungkinkan kita semua terhubung ke jaringan lokal (LAN) maupun internet. Tanpa konektor ini, dunia jaringan komputer modern mungkin tidak akan sefleksibel dan seandal sekarang.

Fungsinya simpel tapi sangat krusial: menjembatani transmisi data antara dua perangkat yang terhubung secara fisik menggunakan kabel. Bayangkan saja seperti jalan tol khusus data, dan RJ45 adalah gerbang masuk atau keluar dari jalan tol itu. Meskipun teknologi nirkabel (Wi-Fi) semakin populer, koneksi kabel dengan RJ45 tetap punya tempat istimewa karena stabilitas, kecepatan, dan keamanannya yang seringkali lebih unggul.

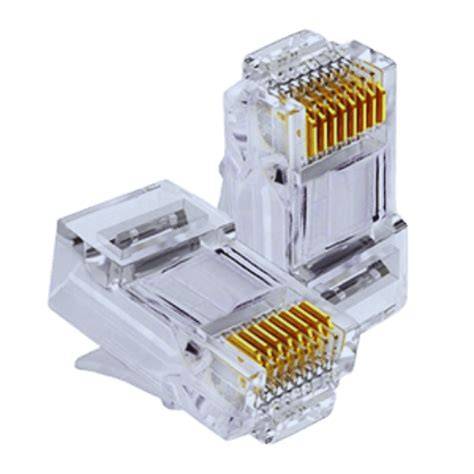

Konektor RJ45
Image just for illustration

Apa Itu RJ45 Sebenarnya?

Secara harfiah, RJ45 adalah singkatan dari Registered Jack 45. Ini adalah jenis konektor modular standar yang digunakan untuk mengakhiri kabel twisted pair (pasangan kabel berpilin) dalam jaringan Ethernet. Angka “45” di sini menunjukkan nomor konfigurasi antarmuka standar yang ditetapkan oleh Federal Communications Commission (FCC) di Amerika Serikat. Jadi, ini bukan cuma nomor urut biasa, tapi penanda spesifikasi tertentu yang membedakannya dari jenis konektor “Registered Jack” lainnya, seperti RJ11 yang dipakai untuk telepon.

Konektor ini punya 8 pin kontak logam kecil yang tersusun rapi, dan setiap pin punya fungsi spesifik untuk transmisi data. Saat kamu mencolokkannya, pin-pin ini akan bersentuhan dengan pin yang ada di port atau jack perangkat yang kamu tuju, menciptakan jalur komunikasi listrik. Struktur 8-pin ini memungkinkan transmisi data yang lebih cepat dan efisien dibandingkan konektor dengan jumlah pin yang lebih sedikit. Makanya, konektor ini jadi standar emas untuk jaringan data.

RJ45 dirancang untuk koneksi fisik yang kuat dan andal, memastikan sinyal data bisa mengalir tanpa hambatan. Bentuknya yang khas dengan klip pengunci di bagian atasnya juga membantu mencegah koneksi terlepas secara tidak sengaja. Inilah mengapa kamu akan menemukannya di hampir setiap perangkat yang membutuhkan koneksi internet atau jaringan kabel.

Fungsi Utama Konektor RJ45

Fungsi utama dari konektor RJ45 bisa dibilang inti dari segala aktivitas jaringan kabel. Mari kita bahas lebih detail:

1. Menghubungkan Perangkat ke Jaringan Lokal (LAN)

Ini adalah fungsi paling dasar dan paling sering kita jumpai. RJ45 digunakan untuk menghubungkan berbagai perangkat dalam sebuah jaringan lokal. Misalnya, komputer desktop atau laptop ke router, switch, atau modem untuk mendapatkan akses internet atau berbagi data dengan perangkat lain di jaringan yang sama.

Perangkat lain seperti printer jaringan, konsol game (PlayStation, Xbox), Smart TV, hingga perangkat streaming media juga sering dilengkapi dengan port RJ45. Dengan koneksi kabel, perangkat-perangkat ini bisa mendapatkan koneksi yang lebih stabil dan cepat dibandingkan Wi-Fi, terutama untuk aktivitas yang membutuhkan bandwidth tinggi seperti gaming atau streaming video 4K.

2. Transmisi Data Berkecepatan Tinggi

Berkat desain 8-pinnya, RJ45 sangat efektif dalam transmisi data digital. Setiap pin memiliki peran spesifik, mulai dari mengirim data (Tx+ dan Tx-) hingga menerima data (Rx+ dan Rx-), serta untuk ground atau daya. Konfigurasi ini memungkinkan transfer data dua arah (full-duplex) secara simultan, yang berarti perangkat bisa mengirim dan menerima data pada saat yang bersamaan.

Kabel Ethernet yang menggunakan konektor RJ45, seperti Cat5e, Cat6, atau Cat7, dirancang untuk mendukung kecepatan jaringan mulai dari 100 Megabit per detik (Mbps) hingga 10 Gigabit per detik (Gbps) atau bahkan lebih tinggi. Kecepatan ini sangat penting untuk aplikasi modern yang membutuhkan bandwidth besar, seperti transfer file berukuran raksasa, video conference berkualitas tinggi, atau komputasi cloud.

3. Power over Ethernet (PoE)

Ini adalah fungsi yang mungkin tidak semua orang tahu, tapi sangat praktis di dunia industri dan enterprise. Beberapa konfigurasi jaringan memanfaatkan RJ45 untuk Power over Ethernet (PoE). Artinya, selain mentransfer data, kabel yang sama juga bisa mengalirkan daya listrik ke perangkat yang terhubung. Bayangkan betapa praktisnya!

Dengan PoE, kamu bisa menyalakan perangkat seperti kamera IP, telepon VoIP (Voice over IP), access point Wi-Fi, atau thin client tanpa perlu mencolokkannya ke sumber listrik terpisah. Ini sangat berguna di lokasi yang sulit dijangkau listrik, mengurangi jumlah kabel yang berantakan, dan menyederhanakan instalasi. Tentu saja, tidak semua port RJ45 mendukung PoE; hanya switch atau router khusus dan perangkat yang compatible yang bisa menggunakan fitur ini.

Bagian-Bagian Penting dari Konektor RJ45

Meskipun terlihat sederhana, konektor RJ45 terdiri dari beberapa bagian penting yang bekerja sama untuk memastikan koneksi yang andal:

1. Pin (Kontak Logam)

Ini adalah bagian paling vital. Ada 8 buah pin kecil yang terbuat dari logam konduktif (biasanya dilapisi emas) yang berfungsi sebagai titik kontak untuk kabel-kabel tembaga di dalam kabel Ethernet. Setiap pin memiliki nomor urut dari 1 hingga 8 dan memiliki tugas spesifik dalam skema transmisi data. Penempatan pin yang benar sesuai standar (T568A atau T568B) sangat penting agar koneksi berfungsi.

Lapisan emas pada pin ini bukan cuma hiasan, lho. Emas adalah konduktor listrik yang sangat baik dan tahan terhadap korosi, memastikan sinyal listrik bisa mengalir dengan minim gangguan dan tahan lama.

2. Latch/Klip Pengunci

Klip kecil yang menonjol di bagian atas konektor inilah yang berfungsi mengunci RJ45 ke dalam port perangkat. Saat kamu memasukkan konektor, klip ini akan sedikit menekuk dan kemudian kembali ke posisi semula, menahan konektor agar tidak mudah lepas. Klip ini juga dilengkapi semacam “gigi” yang mencengkeram lubang di port, memberikan pegangan yang kuat.

Sayangnya, klip ini juga sering jadi titik lemah. Karena sering ditekan atau kadang tersangkut, klip ini bisa patah. Kabel RJ45 dengan klip yang patah masih bisa berfungsi, tapi koneksinya jadi tidak stabil dan mudah terlepas.

3. Housing (Badan Konektor)

Bagian ini adalah wadah atau bodi utama konektor, biasanya terbuat dari plastik transparan. Housing ini melindungi pin-pin logam dan menyediakan struktur fisik untuk pegangan saat mencolokkan atau mencabut konektor. Bahan plastik transparan memungkinkan kita untuk melihat susunan warna kabel di dalamnya, yang sangat membantu saat proses crimping (pemasangan konektor).

Kualitas housing juga mempengaruhi daya tahan konektor. Beberapa housing dilengkapi dengan pelindung tambahan di bagian belakang untuk mengurangi tekanan pada kabel, yang disebut strain relief.

4. Kontak Kawat (Wire Contacts)

Di bagian dalam housing, tepat di atas pin logam, terdapat celah-celah kecil tempat ujung kabel tembaga masuk. Kontak kawat ini dirancang untuk menembus isolasi pelindung kabel tembaga saat proses crimping dilakukan. Dengan begitu, kontak listrik antara kabel dan pin logam konektor bisa terjalin dengan sempurna.

Mekanisme “tusuk” ini memastikan bahwa setiap kabel tembaga benar-benar terhubung ke pin yang sesuai, tanpa perlu pengupasan isolasi kabel secara manual yang berisiko merusak serabut tembaga. Ini adalah inovasi desain yang membuat pemasangan RJ45 menjadi lebih efisien.

Jenis-Jenis Kabel yang Menggunakan RJ45

Konektor RJ45 selalu dipasangkan dengan kabel Ethernet yang biasa kita kenal. Ada beberapa jenis kabel ini, masing-masing dengan karakteristik dan kemampuan yang berbeda:

1. Kabel UTP (Unshielded Twisted Pair)

Ini adalah jenis kabel Ethernet yang paling umum dan paling banyak digunakan, baik di rumah maupun di kantor. UTP artinya “Unshielded Twisted Pair”, yang berarti kabel ini tidak memiliki lapisan pelindung tambahan dari gangguan elektromagnetik. Kabel ini terdiri dari delapan kawat tembaga yang dipilin menjadi empat pasang (setiap dua kawat dipilin bersama). Pilinan ini membantu mengurangi cross-talk (gangguan sinyal antar pasangan kawat) dan noise eksternal.

UTP sangat populer karena harganya yang relatif murah, mudah dipasang, dan performanya cukup untuk sebagian besar kebutuhan jaringan. Namun, UTP lebih rentan terhadap interferensi elektromagnetik (EMI) dari perangkat elektronik lain atau kabel listrik jika dibandingkan dengan STP.

2. Kabel STP (Shielded Twisted Pair)

Berbeda dengan UTP, STP adalah “Shielded Twisted Pair”, yang berarti kabel ini memiliki lapisan pelindung tambahan di sekitar pasang kawat yang dipilin. Lapisan pelindung ini bisa berupa foil logam, braided shield, atau kombinasi keduanya, yang melingkupi setiap pasang kawat atau seluruh bundel kawat. Pelindung ini berfungsi untuk mengurangi interferensi elektromagnetik (EMI) dan radio frequency interference (RFI) dengan lebih efektif.

Kabel STP lebih mahal, lebih kaku, dan lebih sulit dipasang daripada UTP karena membutuhkan grounding yang tepat untuk pelindungnya. Kabel ini biasanya digunakan di lingkungan dengan potensi gangguan elektromagnetik yang tinggi, seperti pabrik atau dekat mesin-mesin besar, atau di data center yang membutuhkan integritas sinyal maksimal.

3. Kategori Kabel Ethernet

Kabel Ethernet juga dikategorikan berdasarkan standar performa yang disebut “Category” (Cat). Setiap kategori mendukung kecepatan dan bandwidth yang berbeda:

  • Cat5e (Category 5 enhanced): Ini adalah standar lama namun masih sangat umum. Cat5e mendukung kecepatan hingga 1 Gigabit per detik (Gbps) pada jarak hingga 100 meter. Ini cukup untuk sebagian besar jaringan rumah dan kantor kecil.
  • Cat6 (Category 6): Kabel Cat6 mendukung kecepatan hingga 1 Gbps pada jarak 100 meter, dan bisa mencapai 10 Gbps pada jarak yang lebih pendek (sekitar 55 meter). Kabel ini memiliki pilinan yang lebih rapat dan kadang dilengkapi dengan spline di tengah untuk mengurangi cross-talk.
  • Cat6a (Category 6 augmented): Cat6a dirancang khusus untuk mendukung 10 Gbps pada jarak penuh 100 meter. Kabel ini lebih tebal dan biasanya punya shielding yang lebih baik untuk kinerja yang lebih stabil pada kecepatan tinggi.
  • Cat7 (Category 7): Kabel Cat7 adalah STP dan dirancang untuk mendukung kecepatan hingga 10 Gbps pada jarak 100 meter dengan bandwidth yang lebih tinggi (600 MHz). Setiap pasang kawatnya dilindungi secara individual, dan seluruh bundel kawat juga dilindungi.
  • Cat7a (Category 7 augmented): Ini adalah peningkatan dari Cat7, mendukung bandwidth hingga 1000 MHz dan cocok untuk aplikasi 10 Gbps bahkan lebih tinggi di masa depan.
  • Cat8 (Category 8): Ini adalah kategori terbaru dan paling cepat untuk kabel tembaga, dirancang untuk mendukung kecepatan 25 Gbps dan 40 Gbps pada jarak hingga 30 meter. Cat8 biasanya merupakan kabel STP dengan shielding yang sangat kuat.

Pemilihan kategori kabel sangat bergantung pada kebutuhan jaringan dan kecepatan yang ingin dicapai. Semakin tinggi kategorinya, semakin baik performa dan bandwidth yang ditawarkan, namun juga semakin mahal harganya.

Standar Pengkabelan RJ45: T568A dan T568B

Untuk memastikan semua perangkat jaringan bisa “berbicara” satu sama lain, ada standar internasional untuk susunan warna kabel di dalam konektor RJ45. Dua standar yang paling umum adalah T568A dan T568B. Kedua standar ini mengatur urutan delapan kabel tembaga yang berbeda warna di dalam konektor 8-pin.

Tabel Perbandingan Standar T568A dan T568B (Urutan Pin dari 1 ke 8)

Pin T568A T568B Fungsi Umum
1 Putih/Hijau Putih/Oranye Transmit Data +
2 Hijau Oranye Transmit Data -
3 Putih/Oranye Putih/Hijau Receive Data +
4 Biru Biru (Daya/NC)
5 Putih/Biru Putih/Biru (Daya/NC)
6 Oranye Hijau Receive Data -
7 Putih/Coklat Putih/Coklat (Daya/NC)
8 Coklat Coklat (Daya/NC)

NC = Not Connected (tidak digunakan untuk transmisi data utama pada kecepatan 10/100 Mbps, namun digunakan pada Gigabit Ethernet).

Kabel Straight-Through (Lurus)

Kabel straight-through adalah kabel yang kedua ujungnya menggunakan standar pengkabelan yang sama, baik itu T568A di kedua ujungnya, atau T568B di kedua ujungnya. Ini adalah jenis kabel Ethernet yang paling umum dan paling sering kita gunakan. Fungsinya adalah untuk menghubungkan perangkat yang berbeda jenis.

Kapan digunakan?
* Menghubungkan komputer ke switch atau hub.
* Menghubungkan router ke switch atau hub.
* Menghubungkan modem ke router.
* Menghubungkan komputer ke port LAN di modem atau router.

Intinya, jika kamu menghubungkan dua perangkat yang memiliki fungsi berbeda (misalnya, satu adalah pengirim aktif dan yang lain adalah penerima pasif, atau sebaliknya), gunakan kabel straight-through.

Kabel Crossover

Kabel crossover adalah kabel yang salah satu ujungnya menggunakan standar T568A dan ujung lainnya menggunakan standar T568B. Konfigurasi ini menyebabkan pin transmit (Tx) di satu ujung terhubung ke pin receive (Rx) di ujung yang lain, dan sebaliknya.

Kapan digunakan?
* Menghubungkan dua komputer secara langsung tanpa switch atau hub.
* Menghubungkan dua switch atau hub secara langsung (jika tidak ada uplink port khusus atau fitur auto-MDI/MDIX).
* Menghubungkan dua router secara langsung.

Dulu, kabel crossover sangat penting. Namun, saat ini banyak perangkat jaringan modern memiliki fitur auto-MDI/MDIX yang secara otomatis mendeteksi jenis kabel dan menyesuaikan pinout-nya. Jadi, kamu bisa menggunakan kabel straight-through bahkan untuk menghubungkan perangkat sejenis. Tapi, tetap penting untuk mengetahui konsep kabel crossover ini.

Memahami standar T568A dan T568B adalah kunci jika kamu ingin crimping kabel sendiri atau melakukan troubleshooting jaringan. Salah satu kesalahan paling umum saat memasang RJ45 adalah salah urutan warna, yang bisa menyebabkan koneksi tidak berfungsi sama sekali atau tidak stabil.

Proses Crimping Kabel RJ45: DIY untuk Pemula

Membuat kabel Ethernet sendiri atau biasa disebut crimping adalah keterampilan yang cukup berguna. Selain hemat biaya, kamu juga bisa membuat kabel dengan panjang yang presisi sesuai kebutuhan. Berikut panduan singkatnya:

Alat yang Dibutuhkan:

  1. Kabel UTP/STP: Sesuai kategori dan panjang yang diinginkan.
  2. Konektor RJ45: Pastikan sesuai dengan jenis kabel (misalnya, ada RJ45 khusus untuk Cat6).
  3. Tang Crimping (Crimping Tool): Alat khusus untuk menjepit konektor.
  4. Alat Pengupas Kabel (Cable Stripper): Untuk mengupas isolasi luar kabel. Seringkali jadi satu dengan tang crimping.
  5. Penguji Kabel (Cable Tester): Untuk memastikan kabel yang sudah dibuat berfungsi dengan benar.

Langkah-Langkah Crimping:

  1. Kupas Isolasi Kabel: Gunakan alat pengupas kabel untuk mengupas isolasi luar kabel sekitar 2-3 cm dari ujung. Hati-hati jangan sampai melukai kawat-kawat kecil di dalamnya.
  2. Pisahkan dan Luruskan Kabel: Kamu akan melihat empat pasang kawat berpilin. Pisahkan pilinan dan luruskan setiap kawat.
  3. Atur Urutan Warna: Susun kawat-kawat sesuai standar pengkabelan yang kamu pilih (T568A atau T568B). Pastikan urutan warnanya benar dan rapat. Ini adalah langkah paling kritis!
    • T568B: Putih/Oranye, Oranye, Putih/Hijau, Biru, Putih/Biru, Hijau, Putih/Coklat, Coklat.
    • T568A: Putih/Hijau, Hijau, Putih/Oranye, Biru, Putih/Biru, Oranye, Putih/Coklat, Coklat.
  4. Potong Rapi: Setelah urutan warna benar dan rapi, potong semua ujung kawat agar rata dan memiliki panjang yang sama. Sisakan sekitar 1.2-1.5 cm dari ujung isolasi luar kabel.
  5. Masukkan ke Konektor RJ45: Masukkan kawat-kawat yang sudah rapi ke dalam konektor RJ45. Pastikan setiap kawat masuk ke jalur pin yang sesuai hingga menyentuh bagian ujung konektor. Pastikan juga isolasi luar kabel ikut masuk sedikit ke dalam konektor untuk pegangan yang kuat.
  6. Lakukan Crimping: Masukkan konektor RJ45 yang sudah terisi kawat ke dalam lubang yang sesuai di tang crimping. Tekan tang dengan kuat dan merata hingga kamu mendengar bunyi “klik” kecil atau merasa ada tekanan yang kuat. Ini akan menjepit pin logam ke kawat dan mengunci isolasi luar kabel.
  7. Uji Kabel: Setelah kedua ujung kabel selesai di-crimping, gunakan cable tester untuk memeriksa apakah semua pin terhubung dengan benar dan tidak ada korsleting. Tester akan menyalakan lampu secara berurutan untuk setiap pin, menunjukkan konektivitas yang baik.

Tips Penting:
* Selalu pastikan ujung kabel terpotong rata sebelum dimasukkan ke konektor.
* Jangan biarkan terlalu banyak kawat tanpa isolasi di luar konektor; ini bisa menyebabkan gangguan sinyal.
* Gunakan konektor RJ45 berkualitas baik. Konektor murah seringkali memiliki pin yang mudah bengkok atau housing yang rapuh.
* Periksa kembali urutan warna dengan teliti sebelum crimping. Kesalahan di sini adalah penyebab paling umum kabel tidak berfungsi.

RJ45 dalam Kehidupan Sehari-hari dan Industri

Konektor RJ45 mungkin terlihat kecil dan sepele, tapi perannya meresap di berbagai aspek kehidupan kita, baik di rumah maupun di lingkungan industri yang kompleks.

Di Rumah

Di rumah, RJ45 adalah jantung dari jaringan kabel kita. Hampir semua router Wi-Fi modern memiliki beberapa port LAN RJ45 di bagian belakang. Kita menggunakannya untuk:
* Menghubungkan Komputer/Laptop: Untuk koneksi internet yang lebih cepat dan stabil dibandingkan Wi-Fi.
* Smart TV dan Konsol Game: Menjamin streaming 4K tanpa buffering dan pengalaman gaming online bebas lag.
* Perangkat NAS (Network Attached Storage): Untuk transfer file berukuran besar yang efisien.
* IP Camera atau Smart Home Devices: Beberapa perangkat pintar mengandalkan koneksi kabel untuk stabilitas dan keamanan.

Koneksi kabel RJ45 memberikan ketenangan pikiran, terutama saat kamu sangat bergantung pada internet untuk pekerjaan, entertainment, atau komunikasi.

Di Lingkungan Bisnis dan Kantor

Di kantor, RJ45 adalah tulang punggung infrastruktur jaringan lokal (LAN). Ini memungkinkan:
* Jaringan Komputer: Semua komputer di kantor terhubung ke switch menggunakan kabel RJ45 untuk berbagi data, printer, dan akses internet.
* Telepon VoIP (Voice over IP): Banyak sistem telepon kantor modern menggunakan kabel Ethernet untuk transmisi suara, seringkali dengan teknologi PoE.
* Server dan Data Center: Di pusat data, ribuan kabel RJ45 digunakan untuk menghubungkan server, switch, dan perangkat penyimpanan data, membentuk jaringan yang cepat dan andal.
* Sistem Keamanan: Kamera CCTV berbasis IP, sistem kontrol akses, dan perangkat keamanan lainnya sering menggunakan koneksi RJ45 untuk data dan daya (PoE).

Stabilitas dan kecepatan yang ditawarkan oleh RJ45 sangat penting untuk produktivitas dan operasional bisnis yang lancar.

Di Industri dan Otomatisasi

Di luar lingkungan perkantoran tradisional, RJ45 juga memiliki peran krusial:
* Otomatisasi Pabrik: Mesin-mesin industri, sensor, dan kontroler sering dihubungkan melalui jaringan Ethernet menggunakan konektor RJ45 untuk komunikasi real-time dan monitoring.
* Sistem Kontrol Industri (ICS): Untuk mengelola dan mengawasi proses produksi yang kompleks.
* Transportasi: Beberapa sistem transportasi, seperti kereta api modern atau sistem lalu lintas cerdas, menggunakan jaringan Ethernet berbasis RJ45.
* IoT (Internet of Things) Industri: Meskipun banyak perangkat IoT menggunakan nirkabel, untuk aplikasi yang membutuhkan keandalan tinggi dan bandwidth stabil, koneksi kabel dengan RJ45 adalah pilihan utama.

RJ45 menyediakan platform konektivitas yang kokoh untuk berbagai aplikasi yang menuntut kinerja tinggi dan keandalan di berbagai sektor.

Evolusi dan Masa Depan RJ45

Meskipun dunia semakin bergerak ke arah nirkabel, RJ45 jauh dari kata punah. Faktanya, konektor ini terus beradaptasi dan berevolusi.

Kelebihan Kabel Dibandingkan Wi-Fi

RJ45 dan kabel Ethernet masih menawarkan beberapa keunggulan signifikan dibandingkan Wi-Fi:
* Stabilitas: Koneksi kabel tidak rentan terhadap interferensi dari perangkat lain atau hambatan fisik, menghasilkan koneksi yang jauh lebih stabil.
* Kecepatan dan Bandwidth: Meskipun Wi-Fi 6 atau Wi-Fi 7 sangat cepat, koneksi kabel Cat6a atau Cat8 masih bisa menawarkan kecepatan yang lebih tinggi dan bandwidth yang lebih konsisten untuk perangkat tunggal, terutama pada jarak dekat.
* Keamanan: Koneksi kabel lebih sulit untuk disadap secara wireless dan memberikan lapisan keamanan fisik tambahan.
* Latensi Rendah: Penting untuk gaming online, video conference, dan aplikasi real-time lainnya, kabel memiliki latensi (waktu tunda) yang jauh lebih rendah.
* Kapasitas PoE: Kemampuan untuk menyalurkan daya bersamaan dengan data adalah keuntungan besar yang tidak dimiliki Wi-Fi.

Perkembangan Standar Baru

Kita sudah melihat bagaimana kategori kabel Ethernet terus berkembang dari Cat5e hingga Cat8, mendukung kecepatan yang semakin tinggi. Konektor RJ45 itu sendiri juga terus mengalami penyempurnaan kecil dalam desain untuk mengakomodasi kabel yang lebih tebal dan shielding yang lebih baik dari kategori yang lebih tinggi.

Meskipun ada beberapa konektor lain yang muncul untuk Ethernet kecepatan sangat tinggi (seperti SFP+ untuk fiber optic), RJ45 kemungkinan besar akan tetap menjadi standar utama untuk koneksi Ethernet berbasis tembaga di sebagian besar lingkungan. Kemudahan penggunaan, biaya yang relatif rendah, dan instalasi yang sederhana menjadikannya pilihan yang sulit digantikan untuk jaringan LAN umum.

Fakta Menarik Seputar RJ45

Ada beberapa hal unik dan menarik tentang konektor RJ45 yang mungkin belum kamu tahu:

  1. Bukan Hanya untuk Jaringan Komputer: Meskipun paling sering digunakan untuk Ethernet, konektor RJ45 juga bisa digunakan untuk aplikasi lain seperti koneksi serial (RS-232), sinyal audio, atau bahkan DMX untuk lighting panggung, meskipun dengan pinout yang berbeda dari Ethernet.
  2. Registered Jack ≠ RJ45: “Registered Jack” adalah nama umum untuk serangkaian antarmuka telekomunikasi standar. RJ45 adalah salah satunya, tapi ada juga RJ11 (telepon), RJ14 (telepon 2 jalur), RJ25 (telepon 3 jalur), dan lainnya. Angka “45” pada RJ45 secara spesifik mengacu pada skema pengkabelan tertentu, bukan hanya nomor urut.
  3. Bukan Konektor Modular Pertama: Sebelum konektor modular seperti RJ45 populer, konektor yang lebih besar dan rumit seperti Amphenol sering digunakan untuk koneksi telepon dan data. RJ45 dan sejenisnya muncul sebagai solusi yang lebih ringkas dan mudah dipasang.
  4. Tahan Jauh Lebih Lama dari yang Kamu Kira: Jika dipasang dan dirawat dengan benar, kabel Ethernet dengan konektor RJ45 bisa bertahan puluhan tahun tanpa penurunan performa yang signifikan, bahkan di lingkungan industri. Asalkan klip penguncinya tidak patah!
  5. Awalnya Hanya 4 Pin yang Digunakan: Pada masa-masa awal Ethernet 10BASE-T (10 Mbps) dan 100BASE-TX (100 Mbps), hanya empat dari delapan pin RJ45 yang benar-benar digunakan untuk transmisi data (dua untuk mengirim, dua untuk menerima). Pin sisanya tidak terpakai. Namun, pada Gigabit Ethernet (1000 Mbps) ke atas, kedelapan pin mulai digunakan untuk mencapai kecepatan yang lebih tinggi.

Tips Merawat Kabel dan Konektor RJ45

Agar koneksi jaringan kamu tetap optimal dan tahan lama, ada beberapa tips merawat kabel dan konektor RJ45 yang bisa kamu terapkan:

  1. Hindari Menekuk Kabel Terlalu Tajam: Membengkokkan kabel Ethernet dengan sudut yang terlalu tajam dapat merusak pilinan kawat di dalamnya, yang dapat mengurangi kualitas sinyal dan kecepatan transfer data. Usahakan untuk melengkungkan kabel secara alami.
  2. Jauhkan dari Sumber Panas dan Kelembaban: Suhu ekstrem dan kelembaban dapat merusak isolasi kabel dan menyebabkan korosi pada pin konektor. Jauhkan kabel dari radiator, heater, atau area yang rentan basah.
  3. Lindungi Klip Pengunci: Klip pengunci adalah bagian yang paling rentan. Hindari menarik kabel dengan paksa saat mencabutnya; selalu tekan klip pengunci terlebih dahulu. Jika klip patah, koneksi bisa jadi longgar dan tidak stabil. Kamu bisa menggunakan pelindung karet (boot) untuk konektor yang membantu menjaga klip tidak tersangkut.
  4. Gunakan Kabel Sesuai Kategori: Pastikan kategori kabel (misalnya Cat5e, Cat6) sesuai dengan kebutuhan kecepatan jaringan kamu. Menggunakan kabel Cat5e untuk jaringan 10 Gigabit bisa menyebabkan performa buruk.
  5. Hindari Menginjak atau Menindih Kabel: Berat badan atau benda berat yang menindih kabel secara terus-menerus dapat merusak struktur internal kabel, bahkan jika tidak terlihat dari luar.
  6. Pembersihan Berkala (Jika Perlu): Jika konektor terlihat kotor atau berdebu, kamu bisa membersihkannya dengan kain kering atau kapas bud yang sedikit dibasahi alkohol isopropil. Pastikan konektor benar-benar kering sebelum digunakan kembali. Namun, ini jarang diperlukan kecuali di lingkungan yang sangat berdebu.
  7. Manajemen Kabel yang Baik: Gunakan cable ties atau velcro straps untuk merapikan kabel. Ini tidak hanya membuat tampilan lebih rapi tapi juga mencegah kabel kusut dan rusak karena tertarik atau tertekuk sembarangan.

Dengan perawatan yang tepat, kabel dan konektor RJ45 kamu bisa berfungsi optimal dan awet untuk jangka waktu yang sangat lama.

Semoga artikel ini bisa memberikan pemahaman yang komprehensif tentang apa itu RJ45 dan betapa pentingnya perannya dalam dunia jaringan kita. Konektor kecil ini adalah fondasi yang memungkinkan internet dan jaringan lokal berfungsi dengan andal dan cepat.

Punya pengalaman menarik dengan RJ45? Mungkin tips crimping jitu atau cerita tentang bagaimana RJ45 menyelamatkan jaringanmu? Bagikan di kolom komentar di bawah!
