LGA pada Prosesor: Apa Sih Itu? Panduan Lengkap Buat Pemula!

Table of Contents

Pernah dengar istilah LGA saat sedang mencari motherboard atau prosesor baru? Singkatan ini sering banget muncul, terutama kalau kamu pakai prosesor Intel. Tapi, apa sih sebenarnya LGA itu, dan kenapa penting untuk mengetahuinya? Nah, mari kita bedah tuntas supaya kamu enggak bingung lagi saat membangun atau upgrade PC. Memahami LGA adalah kunci untuk memastikan prosesor dan motherboard kamu bisa “berbicara” satu sama lain dengan benar. Ini juga akan membantumu menghindari kesalahan fatal saat merakit PC.

Apa Itu LGA? (Land Grid Array)¶

LGA adalah singkatan dari Land Grid Array. Ini adalah salah satu jenis desain socket atau dudukan pada motherboard yang berfungsi sebagai antarmuka fisik antara prosesor (CPU) dan motherboard. Bayangkan saja seperti stop kontak untuk listrik, tapi ini untuk CPU. Pada desain LGA, pin-pin konektor yang berfungsi untuk transfer data dan daya itu terletak di socket pada motherboard, bukan di bagian bawah prosesornya.

Image just for illustration

Prosesornya sendiri memiliki pads atau bantalan kontak datar di bagian bawahnya yang akan bersentuhan langsung dengan pin-pin di socket LGA tersebut. Ketika prosesor dipasang, mekanisme pengunci pada socket akan menekan prosesor sehingga pads pada prosesor menempel erat pada pin-pin di motherboard. Desain ini berbeda dengan PGA (Pin Grid Array) yang pinnya justru ada di prosesor. Perbedaan penempatan pin ini punya implikasi besar terhadap cara pemasangan, risiko kerusakan, dan juga performa.

Sejarah Singkat Evolusi Socket Prosesor¶

Dulu, kebanyakan prosesor, termasuk dari Intel dan AMD, menggunakan desain PGA (Pin Grid Array). Pada desain PGA, pin-pin kecil yang rapuh itu menempel di bagian bawah prosesor. Ini seringkali menyebabkan masalah pin bengkok saat prosesor tidak sengaja terjatuh atau saat pemasangan yang kurang hati-hati. Melihat tantangan ini, Intel menjadi pelopor dalam mengadopsi desain LGA untuk prosesor mainstream desktop mereka.

LGA pertama kali diperkenalkan oleh Intel dengan Socket 775 (dikenal juga sebagai Socket T) untuk seri prosesor Pentium 4 dan Core 2 Duo pada pertengahan 2000-an. Keputusan ini secara drastis mengurangi risiko kerusakan pin pada prosesor itu sendiri, karena pin-pin tersebut kini berpindah ke motherboard. Sejak saat itu, hampir semua prosesor desktop Intel menggunakan desain LGA, sementara AMD masih setia dengan PGA untuk desktop mainstream-nya (seperti AM4 dan AM5), namun mereka juga mengadopsi LGA untuk prosesor high-end desktop (HEDT) dan server mereka. Evolusi ini menunjukkan upaya terus-menerus untuk meningkatkan keandalan dan kemudahan perakitan komponen PC.

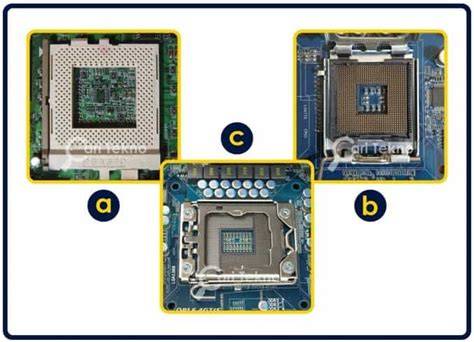

Cara Kerja Socket LGA¶

Mekanisme kerja socket LGA ini cukup cerdas dan dirancang untuk meminimalkan risiko kerusakan. Saat kamu membuka socket LGA pada motherboard, kamu akan melihat deretan pin-pin kecil berwarna keemasan yang menonjol. Pin-pin ini sangat sensitif dan menjadi jalur komunikasi utama antara CPU dan komponen motherboard lainnya. Prosesor LGA itu sendiri memiliki area kontak datar yang disebut lands atau pads di bagian bawahnya, yang jumlahnya sesuai dengan pin pada socket.

Image just for illustration

Untuk memasang prosesor, kamu cukup meletakkannya dengan hati-hati ke dalam socket tanpa perlu menekannya. Pastikan orientasi prosesor sudah benar, biasanya ditandai dengan segitiga emas di salah satu sudut prosesor dan di socket. Setelah prosesor diletakkan, sebuah tuas pengunci di samping socket akan ditutup. Tuas ini akan menekan sebuah plat penutup atau langsung menekan prosesor agar pads pada prosesor bersentuhan sempurna dengan pin-pin di socket. Tekanan yang diberikan oleh tuas ini memastikan koneksi listrik dan data berjalan dengan stabil dan andal.

Kelebihan dan Kekurangan Desain LGA¶

Setiap desain pasti punya sisi positif dan negatifnya, begitu juga dengan LGA. Mari kita bedah lebih dalam agar kamu bisa membuat keputusan yang lebih informatif saat memilih hardware.

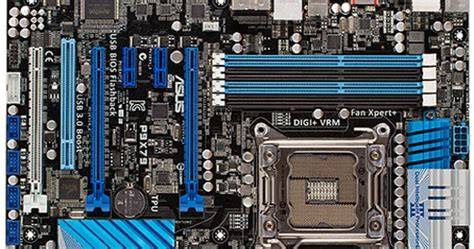

Kelebihan LGA¶

Desain LGA menawarkan beberapa keuntungan signifikan yang membuatnya menjadi pilihan populer di kalangan produsen prosesor seperti Intel dan untuk high-end AMD. Pertama, risiko pin bengkok pada prosesor sangat kecil. Ini adalah keunggulan terbesar karena pin-pin yang rapuh kini berada di motherboard, yang umumnya tidak sering dipegang atau dipindahkan seperti prosesor. Kamu hanya perlu berhati-hati saat menangani motherboard itu sendiri.

Image just for illustration

Kedua, kepadatan pin yang lebih tinggi menjadi lebih mudah dicapai dengan desain LGA. Dengan pin di motherboard, ada lebih banyak ruang untuk menempatkan pin-pin tersebut, memungkinkan lebih banyak koneksi. Ini sangat penting untuk prosesor modern yang membutuhkan banyak jalur data (misalnya untuk PCIe lanes, RAM channels, atau inti prosesor yang banyak) dan daya yang lebih besar. Ketiga, pemasangan prosesor umumnya lebih mudah dan minim kesalahan karena kamu tidak perlu khawatir memasukkan pin ke lubang yang salah. Cukup sejajarkan dan letakkan, lalu kunci tuasnya.

Keempat, prosesor dengan desain LGA cenderung lebih tahan terhadap kerusakan fisik pada bagian bawahnya karena tidak memiliki pin yang menonjol. Ini membuat prosesor sedikit lebih kuat dan tidak rentan terhadap benturan atau tekanan yang bisa membengkokkan pin. Terakhir, area kontak yang lebih rata antara prosesor dan cooler bisa berpotensi meningkatkan efisiensi pendinginan. Permukaan datar ini memungkinkan distribusi thermal paste yang lebih baik dan kontak yang lebih sempurna dengan base plate cooler, meskipun ini juga sangat tergantung pada kualitas cooler dan pemasangannya.

Kekurangan LGA¶

Meskipun memiliki banyak kelebihan, desain LGA juga tidak luput dari beberapa kelemahan. Yang paling utama adalah risiko pin bengkok berpindah ke motherboard. Jika pin di socket motherboard bengkok atau patah, perbaikannya jauh lebih sulit dan mahal dibandingkan memperbaiki pin prosesor PGA. Seringkali, motherboard harus diganti sepenuhnya, yang tentu saja lebih merugikan.

Image just for illustration

Kedua, biaya produksi motherboard dengan socket LGA mungkin sedikit lebih tinggi. Ini karena socket itu sendiri adalah komponen yang lebih kompleks dan presisi dengan ribuan pin kecil yang harus dipasang dengan sempurna. Biaya ini pada akhirnya bisa saja diteruskan ke konsumen. Ketiga, meskipun bukan kekurangan desain LGA secara langsung, tetapi seringkali generasi prosesor baru memerlukan socket baru, yang berarti kamu juga harus mengganti motherboard jika ingin upgrade. Ini adalah strategi produsen untuk mendorong penjualan motherboard baru, tetapi menjadi biaya tambahan bagi pengguna.

Terakhir, jika kamu ingin menggunakan cooler lama, kamu mungkin perlu mencari kit mounting yang sesuai untuk socket LGA yang berbeda. Desain backplate dan mounting bracket untuk cooler bisa berbeda antar generasi socket LGA, sehingga cooler lama mungkin tidak langsung kompatibel tanpa adapter. Ini bisa jadi sedikit merepotkan saat upgrade atau saat ingin menggunakan cooler pihak ketiga.

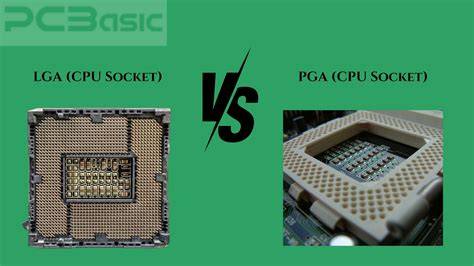

Mengenal Jenis-Jenis Socket LGA Populer¶

Dalam dunia PC, ada banyak jenis socket LGA yang beredar di pasaran, dan setiap jenis biasanya dirancang untuk mendukung generasi prosesor tertentu. Memahami perbedaan ini sangat penting untuk memastikan kamu membeli prosesor dan motherboard yang kompatibel.

Socket LGA Intel¶

Intel adalah pengguna utama desain LGA untuk prosesor desktop mainstream-nya. Berikut beberapa socket LGA Intel yang paling populer dan pernah berjaya:

Nama Socket	Jumlah Pin	Generasi Prosesor yang Didukung	Keterangan
LGA775	775	Core 2 Duo/Quad, Pentium 4	Pelopor LGA Intel untuk desktop.
LGA1156	1156	Core i3/i5/i7 (Gen 1)	Digunakan untuk arsitektur Nehalem/Westmere.
LGA1155	1155	Core i3/i5/i7 (Gen 2, 3)	Untuk prosesor Sandy Bridge dan Ivy Bridge, sangat populer.
LGA1150	1150	Core i3/i5/i7 (Gen 4, 5)	Mendukung Haswell dan Broadwell.
LGA1151 (v1)	1151	Core i3/i5/i7 (Gen 6, 7)	Untuk Skylake dan Kaby Lake.
LGA1151 (v2)	1151	Core i3/i5/i7/i9 (Gen 8, 9)	Untuk Coffee Lake dan Coffee Lake Refresh, tidak kompatibel dengan v1.
LGA1200	1200	Core i3/i5/i7/i9 (Gen 10, 11)	Mendukung Comet Lake dan Rocket Lake.
LGA1700	1700	Core i3/i5/i7/i9 (Gen 12, 13, 14)	Untuk Alder Lake, Raptor Lake, dan Meteor Lake (desktop).

Image just for illustration

Setiap kali ada peningkatan jumlah pin, biasanya itu menandakan kebutuhan daya yang lebih besar atau penambahan jalur komunikasi baru (seperti dukungan untuk PCIe generasi terbaru atau jenis RAM yang lebih cepat). Perhatikan bahwa meski LGA1151 ada dua versi, mereka tidak saling kompatibel secara elektrik, jadi pastikan kamu cek versi chipset motherboard-mu.

Socket LGA AMD (Khusus HEDT & Server)¶

Meskipun AMD menggunakan desain PGA (AM4 dan AM5) untuk prosesor desktop mainstream-nya, mereka juga mengadopsi LGA untuk segmen prosesor high-end desktop (HEDT) dan server mereka. Prosesor-prosesor ini memiliki jumlah inti yang sangat banyak dan membutuhkan daya serta jalur komunikasi yang jauh lebih masif.

Nama Socket	Jumlah Pin	Generasi Prosesor yang Didukung	Keterangan
sTR4	4094	Ryzen Threadripper Gen 1, 2	Untuk prosesor HEDT AMD pertama, memiliki ukuran sangat besar.
sTRX4	4094	Ryzen Threadripper Gen 3	Penerus sTR4 untuk generasi Threadripper yang lebih baru.
sWRX8	4094	Ryzen Threadripper PRO Gen 3	Untuk prosesor Workstation Threadripper PRO, mendukung fitur enterprise.
SP3	4094	EPYC Server Processors	Socket untuk prosesor server AMD EPYC, dirancang untuk data center.

Socket-socket AMD untuk HEDT dan server ini memiliki jumlah pin yang sangat-sangat banyak, mencapai lebih dari 4000 pin, menunjukkan betapa kompleksnya prosesor-prosesor tersebut. Jadi, jika kamu mendengar LGA pada AMD, kemungkinan besar itu adalah untuk kelas atas, bukan untuk PC gaming biasa.

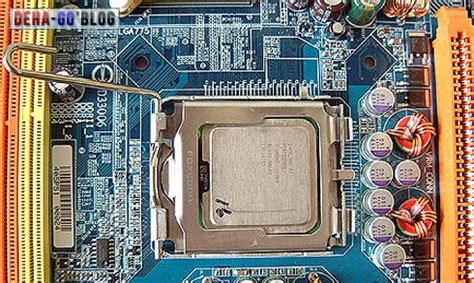

Memasang Prosesor LGA: Panduan Singkat¶

Memasang prosesor LGA itu sebenarnya cukup mudah, tapi butuh ketelitian dan kehati-hatian ekstra. Sedikit saja kesalahan bisa menyebabkan kerusakan yang fatal pada pin di socket. Ikuti langkah-langkah ini agar proses instalasi berjalan lancar.

Persiapan¶

Sebelum memulai, pastikan kamu sudah menyiapkan semua yang dibutuhkan. Pertama, pasang motherboard dengan aman ke dalam casing PC atau letakkan di atas permukaan yang bersih dan tidak menghantarkan listrik. Kedua, siapkan prosesor yang akan dipasang, cooler CPU (bersama dengan mounting kit yang sesuai), dan thermal paste jika tidak sudah diaplikasikan pada cooler. Terakhir, luangkan waktu sebentar untuk memperhatikan orientasi prosesor dan socket, biasanya ada tanda segitiga emas kecil di salah satu sudut prosesor dan di socket. Ini adalah panduan penting agar prosesor tidak terbalik.

Image just for illustration

Langkah-langkah Pemasangan¶

1. Buka Tuas Pengunci: Di samping socket LGA, ada sebuah tuas logam kecil. Tekan tuas ke bawah dan dorong ke samping untuk membukanya.
2. Angkat Penutup/Plat: Setelah tuas terbuka, akan ada penutup plastik atau retention plate logam di atas socket. Angkat penutup/plat tersebut ke atas. Jangan khawatir jika penutup plastik terlepas saat kamu menutup tuas nanti, itu memang didesain begitu.
3. Letakkan Prosesor: Dengan sangat hati-hati, pegang prosesor hanya pada bagian tepinya. Sejajarkan segitiga emas pada prosesor dengan segitiga di socket. Letakkan prosesor perlahan ke dalam socket tanpa tekanan. Prosesor harus duduk sempurna tanpa perlu dipaksa.
4. Tutup Retention Plate (Jika Ada): Jika ada retention plate logam, turunkan kembali plat tersebut menutupi prosesor.
5. Kunci Tuas Pengunci: Dorong tuas pengunci kembali ke posisi semula hingga terkunci. Mungkin butuh sedikit tenaga, dan itu normal. Pastikan tuasnya benar-benar terkunci sempurna.
6. Pasang Cooler CPU: Setelah prosesor terpasang, aplikasikan thermal paste (jika belum ada di cooler) di bagian tengah prosesor. Lalu pasang cooler CPU sesuai instruksi manual cooler tersebut. Pastikan cooler terpasang kencang dan merata.

Hal-hal yang Perlu Diperhatikan¶

Ada beberapa hal penting yang harus selalu kamu ingat. Jangan pernah menyentuh pin-pin pada socket motherboard dengan jari telanjang atau benda lain. Minyak dari jari atau goresan kecil bisa merusak pin. Kedua, jangan paksakan prosesor masuk jika terasa seret atau tidak pas. Cek kembali orientasi dan pastikan tidak ada halangan. Memaksa bisa membengkokkan pin. Terakhir, pastikan tuas pengunci terkunci sempurna. Ini krusial untuk koneksi yang stabil dan mencegah prosesor bergerak.

Fakta Menarik Seputar LGA¶

Di balik desainnya yang canggih, ada beberapa fakta menarik seputar LGA yang mungkin belum kamu tahu:

• Fakta 1: Intel Pelopor LGA untuk Desktop. Intel adalah yang pertama kali mengadopsi LGA untuk prosesor desktop mainstream mereka, dimulai dengan Socket T (LGA775). Inovasi ini mengubah cara kita merakit PC dan mengurangi frustrasi akibat pin CPU yang bengkok. Ini adalah langkah maju yang signifikan dalam desain hardware.
• Fakta 2: AMD Masih Setia dengan PGA untuk Mainstream. Meskipun Intel beralih ke LGA, AMD tetap mempertahankan desain PGA untuk prosesor desktop mainstream mereka (seperti AM4 dan AM5). Alasannya sering dikaitkan dengan backward compatibility dan biaya produksi yang lebih efisien untuk jumlah pin tertentu. Namun, untuk HEDT dan server, AMD juga menggunakan LGA.
• Fakta 3: Jumlah Pin Terus Bertambah. Coba perhatikan jumlah pin pada socket LGA Intel: dari 775, naik ke 115x, lalu 1200, dan sekarang 1700. Peningkatan ini bukan tanpa alasan. Prosesor modern membutuhkan lebih banyak daya, lebih banyak jalur PCIe, dan dukungan untuk RAM yang lebih cepat, yang semuanya memerlukan koneksi fisik tambahan melalui pin-pin tersebut.
• Fakta 4: Kerusakan Pin Socket LGA Lebih Parah. Pin bengkok pada prosesor PGA seringkali bisa diperbaiki dengan hati-hati (meskipun berisiko). Namun, jika pin di socket motherboard LGA bengkok atau patah, itu adalah masalah yang jauh lebih besar. Perbaikannya sangat sulit, mahal, dan seringkali membutuhkan peralatan khusus. Banyak kasus berakhir dengan penggantian motherboard baru.
• Fakta 5: Istilah “Socket” Lebih Umum. Istilah “socket” sendiri mengacu pada konektor fisik yang menghubungkan CPU ke motherboard. LGA adalah salah satu jenis desain socket tersebut. Jadi, ketika orang mengatakan “socket LGA”, itu berarti socket yang menggunakan desain Land Grid Array. Ini penting untuk membedakan antara istilah umum dan spesifik.

Image just for illustration

Fakta-fakta ini menunjukkan bagaimana desain hardware terus berevolusi untuk memenuhi tuntutan kinerja dan keandalan. Mereka juga menyoroti perbedaan filosofi desain antara produsen CPU yang berbeda.

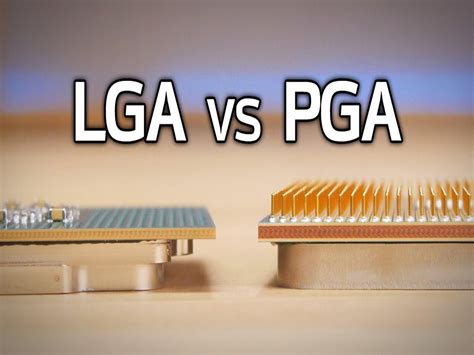

Perbandingan Singkat: LGA vs. PGA (Pin Grid Array)¶

Untuk membantu kamu lebih memahami LGA, ada baiknya kita bandingkan secara singkat dengan “saudara” lamanya, yaitu PGA (Pin Grid Array). Keduanya adalah jenis socket CPU, namun dengan filosofi desain yang sangat berbeda.

• LGA (Land Grid Array): Pin konektor ada di motherboard, sedangkan prosesor memiliki pads kontak datar.

  • Keunggulan: Risiko pin bengkok pada prosesor sangat minim, kepadatan pin lebih tinggi, pemasangan prosesor lebih mudah.
  • Kekurangan: Risiko pin bengkok berpindah ke motherboard (lebih sulit diperbaiki), motherboard mungkin lebih mahal.
  • Pengguna Utama: Intel untuk desktop mainstream, AMD untuk HEDT dan server.

• PGA (Pin Grid Array): Pin konektor ada di prosesor, sedangkan motherboard memiliki lubang-lubang kecil yang sesuai.

  • Keunggulan: Jika pin di prosesor bengkok, relatif lebih mudah diperbaiki (jika tidak parah) dibandingkan pin motherboard yang bengkok. Motherboard mungkin lebih murah diproduksi.
  • Kekurangan: Risiko pin prosesor bengkok sangat tinggi saat penanganan atau pemasangan yang tidak hati-hati, terutama jika terjatuh.
  • Pengguna Utama: AMD untuk desktop mainstream (AM4, AM5).

Image just for illustration

Pilihan antara LGA dan PGA seringkali menjadi poin diskusi sengit di komunitas PC. Namun, pada akhirnya, kedua desain ini memiliki tujuan yang sama: menyediakan koneksi listrik dan data yang andal antara CPU dan motherboard. Pilihan desain oleh produsen seringkali didasari oleh pertimbangan rekayasa, biaya, dan kompatibilitas.

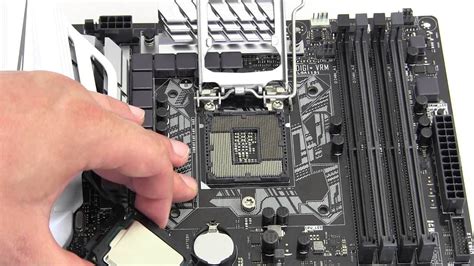

Tips Merawat Socket LGA dan Prosesor Anda¶

Merawat komponen PC itu penting agar awet dan performanya terjaga. Untuk socket LGA dan prosesor, ada beberapa tips sederhana tapi krusial yang bisa kamu terapkan:

• Jaga Kebersihan: Debu adalah musuh utama hardware. Gunakan semprotan udara bertekanan rendah (bukan kompresor yang menghasilkan uap air) untuk membersihkan area socket dan prosesor secara berkala. Pastikan socket bebas dari debu atau partikel asing sebelum memasang prosesor. Debu bisa mengganggu kontak pin.
• Penanganan Hati-hati: Saat kamu memasang atau melepas CPU/motherboard, selalu lakukan dengan sangat hati-hati. Hindari benturan atau goresan pada area socket dan bagian bawah prosesor. Jangan pernah menyentuh pin socket dengan tangan kosong atau benda tajam.
• Jangan Paksa: Ini adalah aturan emas dalam perakitan PC. Jika prosesor terasa seret atau tidak mau masuk sempurna ke dalam socket, jangan dipaksa. Cek kembali orientasi segitiga atau nok pada prosesor dan socket. Bisa jadi ada pin yang bengkok atau ada benda asing yang menghalangi.
• Gunakan Thermal Paste yang Tepat dan Merata: Thermal paste adalah jembatan penting untuk mentransfer panas dari prosesor ke cooler. Pastikan kamu menggunakan thermal paste berkualitas baik dan mengaplikasikannya secara merata (meskipun tidak perlu terlalu banyak). Ini memastikan suhu prosesor tetap optimal.
• Periksa Kompatibilitas: Selalu, selalu pastikan prosesor, motherboard, dan cooler kamu kompatibel satu sama lain sebelum membeli atau merakit. Cek jenis socket, chipset, dan TDP (Thermal Design Power) prosesor untuk memastikan cooler mampu menangani panasnya. Kesalahan di sini bisa menyebabkan masalah kinerja atau bahkan kerusakan.

Image just for illustration

Dengan mengikuti tips ini, kamu bisa memperpanjang umur komponenmu dan menikmati performa PC yang stabil. Ingat, pencegahan lebih baik daripada perbaikan!

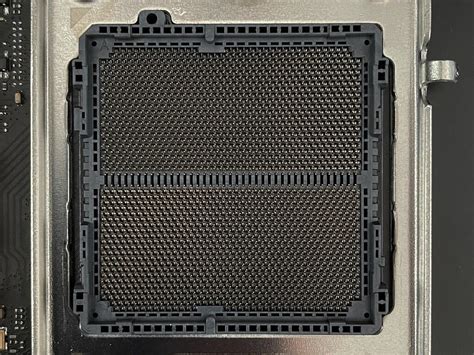

Masa Depan Socket Prosesor¶

Dunia hardware PC terus bergerak maju dengan kecepatan tinggi, dan desain socket LGA juga tidak luput dari evolusi. Apa yang bisa kita harapkan di masa depan? Pertama, tren peningkatan jumlah pin kemungkinan besar akan terus berlanjut. Seiring dengan kebutuhan akan lebih banyak inti prosesor, cache yang lebih besar, jalur PCIe yang lebih banyak (misalnya PCIe Gen 5, Gen 6), dan dukungan untuk standar memori baru (seperti DDR5 atau bahkan DDR6), jumlah koneksi fisik yang dibutuhkan juga akan bertambah.

Image just for illustration

Kedua, integrasi teknologi baru akan mempengaruhi desain socket. Misalnya, kebutuhan untuk bandwidth yang lebih tinggi untuk port USB tercepat, Ethernet, atau bahkan konektivitas nirkabel yang terintegrasi langsung ke CPU. Ini semua akan membutuhkan jalur sinyal tambahan yang harus ditampung oleh desain socket. Mungkin kita akan melihat inovasi dalam material kontak pin untuk meningkatkan efisiensi dan mengurangi hambatan listrik.

Ketiga, bisa jadi ada perubahan dalam mekanisme pengunci atau retention untuk socket LGA. Tujuannya adalah untuk membuat pemasangan lebih mudah, lebih aman, dan lebih tahan terhadap stress fisik. Mungkin juga akan ada upaya untuk meningkatkan modularitas atau standardisasi komponen socket agar upgrade menjadi lebih fleksibel. Produsen terus mencari cara untuk menyeimbangkan performa, biaya, dan kemudahan penggunaan. Kita bisa berharap desain LGA akan terus beradaptasi dan berkembang seiring dengan permintaan teknologi yang semakin kompleks.

Gimana, sekarang sudah lebih paham kan apa itu LGA pada prosesor? Ternyata bukan sekadar nama, tapi ada banyak aspek teknis dan historis di baliknya. Desain LGA ini menjadi standar bagi banyak prosesor modern karena kelebihannya yang signifikan.

Punya pengalaman menarik saat merakit PC dengan socket LGA? Atau mungkin ada pertanyaan yang masih mengganjal? Jangan sungkan untuk berbagi di kolom komentar di bawah ya! Mari kita diskusikan lebih lanjut!
