DCV di Avometer: Mengenal Fungsi, Cara Kerja, dan Pengukurannya!

Updated: • 0 • min read
Table of Contents

Pernah dengar atau bahkan sering melihat alat bernama avometer? Alat multifungsi ini adalah sahabat para teknisi elektronika, hobiis, bahkan ibu rumah tangga yang ingin mengecek baterai remote. Salah satu fungsi utamanya adalah mengukur tegangan listrik, dan di antara pilihan tegangan yang ada, DCV seringkali menjadi yang pertama dipelajari. Tapi, sebenarnya apa sih DCV itu? Mari kita kupas tuntas.

Analog Avometer
Image just for illustration

Membedah Avometer: Lebih dari Sekadar Pengukur

Sebelum masuk ke DCV, mari kita kenalan dulu dengan avometer. Avometer, yang juga dikenal sebagai multimeter, adalah perangkat pengukur elektronik yang dapat mengukur berbagai besaran listrik seperti arus (Ampere), tegangan (Volt), dan resistansi (Ohm). Itulah mengapa namanya AVO, singkatan dari Ampere, Volt, Ohm. Alat ini esensial untuk mendiagnosis masalah listrik, memeriksa komponen, atau sekadar memastikan sebuah sirkuit bekerja sesuai harapan.

Ada dua jenis utama avometer: analog dan digital. Avometer analog menggunakan jarum penunjuk pada skala, sedangkan avometer digital menampilkan hasil pengukuran dalam bentuk angka pada layar LCD. Keduanya memiliki kelebihan dan kekurangannya masing-masing, namun fungsi dasar yang ditawarkan tetap sama, termasuk pengukuran DCV yang akan kita bahas ini.

Mengenal Lebih Dekat DCV: Tegangan Arus Searah

Sekarang, mari kita fokus pada DCV. Akronim DCV itu sendiri adalah singkatan dari Direct Current Voltage, atau dalam Bahasa Indonesia berarti Tegangan Arus Searah. Jadi, jika kamu melihat pengaturan “DCV” pada avometer, itu berarti kamu akan mengukur tegangan dari sumber listrik yang arusnya searah.

Apa Itu Arus Searah (DC)?

Arus searah (Direct Current) adalah jenis arus listrik di mana elektron mengalir hanya dalam satu arah. Berbeda dengan arus bolak-balik (Alternating Current atau AC) yang arah alirannya berubah-ubah secara periodik. Contoh paling umum dari sumber arus searah adalah baterai (baterai AA, AAA, 9V, baterai smartphone, aki mobil), adaptor charger perangkat elektronik, dan panel surya. Sumber-sumber ini memiliki polaritas yang tetap: satu sisi selalu positif (+) dan sisi lainnya selalu negatif (-).

Mengapa Penting Mengukur Tegangan DC?

Pengukuran tegangan DC sangat krusial dalam dunia elektronika dan kelistrikan sehari-hari. Hampir semua perangkat elektronik yang kita gunakan, mulai dari smartphone, laptop, komputer, hingga mainan anak-anak, beroperasi menggunakan arus searah. Mengukur DCV memungkinkan kita untuk:
* Mengecek kondisi baterai (apakah masih penuh atau sudah lemah).
* Memastikan adaptor atau power supply mengeluarkan tegangan yang tepat.
* Mendiagnosis kerusakan pada sirkuit elektronik (misalnya, mencari tahu apakah ada komponen yang tidak mendapatkan tegangan yang cukup).
* Mengidentifikasi polaritas suatu sumber tegangan.

Dengan memahami DCV dan cara mengukurnya, kamu akan bisa “berbicara” dengan perangkat elektronikmu dan memahami apa yang terjadi di dalamnya. Ini adalah skill dasar yang sangat bermanfaat!

Multimeter DCV
Image just for illustration

Cara Menggunakan Avometer untuk Mengukur DCV

Mengukur DCV dengan avometer sebenarnya cukup mudah, tapi ada beberapa langkah dan hal penting yang perlu diperhatikan agar hasilnya akurat dan avometer-mu tidak rusak.

1. Persiapan Awal

  • Pilih Avometer: Tentukan apakah kamu akan menggunakan avometer analog atau digital. Digital umumnya lebih mudah dibaca dan akurat, sementara analog membutuhkan sedikit keahlian lebih dalam membaca skalanya.
  • Siapkan Probe: Avometer biasanya dilengkapi dengan dua probe atau test lead: satu berwarna merah (untuk kutub positif) dan satu berwarna hitam (untuk kutub negatif atau ground).
  • Hubungkan Probe:
    • Probe hitam selalu dihubungkan ke port berlabel “COM” (common) pada avometer.
    • Probe merah dihubungkan ke port berlabel “VΩmA” atau hanya “V” (untuk pengukuran tegangan dan resistansi).

2. Memilih Fungsi dan Range DCV

Ini adalah langkah paling krusial. Pada avometer, kamu akan menemukan tombol putar (rotary switch) untuk memilih fungsi pengukuran.
* Pilih Fungsi DCV: Putar tombol ke posisi “DCV”, “V-“, atau simbol tegangan searah (garis lurus di atas garis putus-putus).
* Pilih Range (Batas Ukur): Ini yang seringkali membuat bingung. Avometer memiliki beberapa pilihan range atau batas ukur untuk DCV, misalnya 2.5V, 10V, 50V, 250V, 1000V pada avometer analog, atau 200mV, 2V, 20V, 200V, 1000V pada avometer digital.

**Tips Penting:**
*   Jika kamu tidak tahu perkiraan tegangan yang akan diukur, selalu mulai dari *range* tertinggi (misalnya 1000V DCV). Ini untuk mencegah kerusakan avometer jika tegangan yang diukur ternyata lebih tinggi dari *range* yang dipilih.
*   Setelah itu, turunkan *range* secara bertahap ke *range* yang sedikit lebih tinggi dari perkiraan nilai tegangan yang sedang diukur. Misalnya, jika kamu mengukur baterai 9V, pilih *range* 10V atau 20V (tergantung ketersediaan pada avometer-mu). Memilih *range* yang tepat akan memberikan hasil yang lebih akurat dan detail.

3. Melakukan Pengukuran

  • Hubungkan Probe ke Sumber Tegangan:
    • Sentuh ujung probe merah ke kutub positif (+) dari sumber tegangan.
    • Sentuh ujung probe hitam ke kutub negatif (-) dari sumber tegangan.
    • Pastikan kedua probe menyentuh titik pengukuran dengan baik dan stabil. Jangan sampai ada korsleting.
  • Baca Hasil:
    • Avometer Digital: Baca angka yang muncul di layar LCD. Jika muncul tanda minus (-) sebelum angka, itu berarti polaritas probe terbalik (probe merah ke negatif, hitam ke positif). Ini tidak merusak avometer, tapi menunjukkan kesalahan polaritas.
    • Avometer Analog: Perhatikan pergerakan jarum. Kamu harus membaca skala yang sesuai dengan range DCV yang kamu pilih. Misalnya, jika kamu memilih range 10V, baca skala yang memiliki angka maksimum 10V. Jika jarum bergerak ke kiri (di bawah angka nol), itu berarti polaritas terbalik.

Cara Mengukur DCV
Image just for illustration

Pentingnya Memahami Skala dan Range DCV pada Avometer Analog

Bagi pengguna avometer analog, membaca skala bisa jadi tantangan tersendiri. Namun, dengan sedikit latihan, ini akan menjadi mudah.

Struktur Skala Avometer Analog

Pada avometer analog, ada beberapa skala yang tercetak di permukaan panel. Umumnya, skala untuk DCV dan ACV berada di bagian atas, seringkali diberi label “V” atau “DCV/ACV”. Di bawahnya ada skala untuk Ohm (resistansi), dan kadang skala untuk Ampere.

Ketika kamu memilih range DCV tertentu (misalnya 10V), kamu harus mencari skala yang nilai maksimumnya sesuai dengan 10V tersebut. Seringkali, ada satu skala yang digunakan bersama untuk beberapa range dengan faktor pengali. Contoh:
* Jika range yang dipilih adalah 10V, kamu mungkin menggunakan skala yang memiliki angka maksimum 10.
* Jika range yang dipilih adalah 50V, kamu mungkin menggunakan skala yang memiliki angka maksimum 50.
* Jika range yang dipilih adalah 250V, kamu bisa menggunakan skala yang memiliki angka maksimum 250.
* Namun, jika skala yang ada hanya 0-10, 0-50, 0-250, dan kamu memilih range 2.5V DCV, kamu bisa menggunakan skala 0-10 lalu dibagi 4, atau skala 0-50 lalu dibagi 20. Ini membutuhkan kehati-hatian.

Contoh Kasus:
Misalnya kamu memilih range DCV 10V, dan jarum menunjukkan angka 5 pada skala 0-10. Maka, tegangan yang terukur adalah 5V.
Jika kamu memilih range DCV 50V, dan jarum menunjukkan angka 25 pada skala 0-50, maka tegangan yang terukur adalah 25V.
Jika kamu memilih range DCV 2.5V, dan jarum menunjuk angka di tengah-tengah antara 2 dan 3 pada skala 0-10, maka kamu harus menghitung proporsinya. Misalnya, jika menunjuk di angka 5 pada skala 0-10, maka hasilnya adalah 2.5V * (5/10) = 1.25V.

Ini menunjukkan betapa pentingnya konsentrasi saat membaca avometer analog dan memilih range yang paling pas agar tidak perlu banyak konversi.

Kenapa Range Harus Tepat?

Pemilihan range yang tepat tidak hanya soal akurasi, tapi juga keamanan.
* Akurasi: Mengukur tegangan 1.5V pada range 1000V DCV mungkin akan menunjukkan angka mendekati nol atau jarum tidak bergerak signifikan, sehingga sulit dibaca. Memilih range 2V atau 2.5V akan memberikan detail yang lebih baik.
* Mencegah Kerusakan: Jika kamu mengukur tegangan yang jauh lebih tinggi dari range yang dipilih (misalnya mengukur 220V AC pada range 10V DCV), avometer bisa rusak parah. Meskipun sebagian besar avometer modern memiliki proteksi overload, tetap lebih baik berhati-hati.

Fungsi DCV Avometer
Image just for illustration

Aplikasi Pengukuran DCV dalam Kehidupan Sehari-hari dan Elektronika

Pengukuran DCV adalah salah satu keterampilan dasar yang memiliki banyak aplikasi praktis.

1. Mengecek Kondisi Baterai

Ini mungkin aplikasi yang paling umum. Kamu bisa mengecek apakah baterai remote, baterai mainan, atau aki mobil masih memiliki tegangan yang cukup.
* Baterai AA/AAA: Normalnya sekitar 1.5V. Jika di bawah 1.3V, mungkin sudah mulai lemah.
* Baterai 9V: Normalnya sekitar 9V. Di bawah 8V biasanya sudah tidak optimal.
* Aki Mobil 12V: Normalnya sekitar 12.6V saat mesin mati dan penuh. Saat mesin hidup bisa sekitar 13.8V-14.4V (pengisian). Jika di bawah 12V saat mati, aki perlu diperiksa atau diganti.

2. Memeriksa Adaptor dan Power Supply

Banyak perangkat elektronik ditenagai oleh adaptor DC. Kamu bisa memastikan adaptor mengeluarkan tegangan yang sesuai dengan spesifikasinya.
* Adaptor Laptop/HP: Cek apakah tegangan outputnya (misalnya 19V untuk laptop atau 5V untuk charger HP) sesuai dengan yang tertera. Jika tegangan jauh di bawah atau tidak ada sama sekali, adaptor mungkin rusak.

3. Mendiagnosis Masalah Sirkuit Elektronik

Dalam perbaikan perangkat elektronik, mengukur DCV di berbagai titik dalam rangkaian adalah langkah penting.
* Catu Daya: Memastikan setiap komponen menerima tegangan yang stabil dan sesuai dengan kebutuhannya.
* Transistor/IC: Mengecek tegangan bias pada kaki-kaki transistor atau tegangan kerja pada pin IC untuk memastikan komponen berfungsi.
* Sensor: Banyak sensor yang mengeluarkan output tegangan DC yang bervariasi tergantung pada nilai yang diukur (misalnya sensor suhu, sensor cahaya). Mengukur DCV dari sensor bisa membantu dalam troubleshooting.

4. Mengukur Output Panel Surya

Jika kamu memiliki panel surya mini atau sistem panel surya rumahan, DCV digunakan untuk mengukur tegangan yang dihasilkan panel tersebut. Ini penting untuk memastikan panel berfungsi optimal dan mengisi baterai dengan benar.

Rangkaian DC
Image just for illustration

Fakta Menarik Seputar DCV dan Avometer

  • Thomas Edison vs. Nikola Tesla: Perdebatan sengit tentang standar kelistrikan di awal abad ke-20 dikenal sebagai “Perang Arus”. Edison mendukung DC, sementara Tesla mendukung AC. AC akhirnya menang untuk transmisi daya jarak jauh, tetapi DC tetap vital untuk elektronik.
  • Avometer Pertama: Avometer komersial pertama, yang disebut “AVO”, dibuat pada tahun 1923 oleh Donald Macadie, seorang insinyur Kantor Pos Inggris. AVO pertama hanya memiliki tiga fungsi: arus DC, tegangan DC, dan resistansi.
  • Tegangan Rendah, Bukan Berarti Aman: Meskipun DCV seringkali berurusan dengan tegangan rendah (baterai), tegangan tinggi DC (misalnya dari kapasitor yang terisi penuh atau power supply tegangan tinggi) bisa sangat berbahaya, bahkan mematikan. Selalu perlakukan listrik dengan hormat.
  • Avometer Otomatis: Avometer digital modern seringkali dilengkapi fitur auto-ranging, di mana avometer secara otomatis memilih range yang paling tepat untuk pengukuran. Ini sangat memudahkan pengguna dan mengurangi risiko kesalahan.

Tips Menggunakan Avometer untuk DCV secara Aman dan Efisien

Agar pengukuranmu selalu lancar dan aman, perhatikan tips berikut:

  1. Periksa Probe dan Kabel: Selalu pastikan kabel probe tidak ada yang terkelupas atau rusak. Kabel yang rusak bisa menyebabkan sengatan listrik atau korsleting.
  2. Mulai dari Range Tertinggi: Jika ragu atau tidak tahu perkiraan tegangan, selalu mulai dari range DCV tertinggi yang tersedia pada avometer-mu. Ini adalah “aturan emas” untuk mencegah kerusakan.
  3. Perhatikan Polaritas: Meskipun avometer digital modern bisa menampilkan tanda minus jika polaritas terbalik, membiasakan diri untuk menghubungkan probe merah ke positif dan hitam ke negatif akan mempermudah pembacaan dan diagnostik, terutama pada avometer analog.
  4. Kontak yang Stabil: Pastikan ujung probe menyentuh titik pengukuran dengan kuat dan stabil. Kontak yang longgar bisa menyebabkan pembacaan yang tidak akurat atau berfluktuasi.
  5. Jauhkan Jari: Saat mengukur, hindari menyentuh bagian logam dari probe atau sirkuit yang sedang diukur, terutama jika tegangan yang diukur cukup tinggi. Gunakan sarung tangan isolasi jika perlu.
  6. Kalibrasi Avometer Analog: Untuk avometer analog, pastikan jarum berada tepat di angka nol sebelum pengukuran. Jika tidak, sesuaikan dengan kenop zero adjustment yang biasanya ada di bagian depan avometer.
  7. Jangan Mengukur Tegangan AC di Mode DCV: Ini adalah kesalahan fatal yang bisa merusak avometer. Pastikan kamu berada di mode yang benar (DCV untuk DC, ACV untuk AC).
  8. Pastikan Sirkuit Hidup (jika diperlukan): Untuk mengukur tegangan, sirkuit atau sumber tegangan yang diukur harus dalam kondisi menyala atau aktif. Tegangan adalah potensi, ia hanya ada saat ada daya.

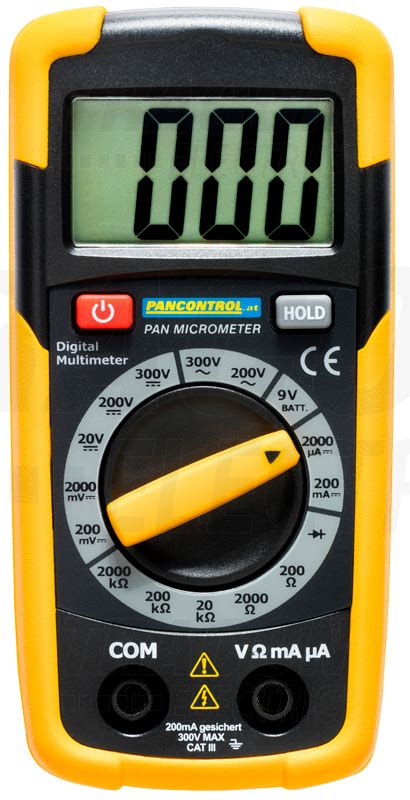

Digital Avometer DCV
Image just for illustration

Contoh Kasus Pengukuran DCV Praktis

Kasus 1: Mengukur Tegangan Baterai AA

  1. Siapkan avometer digital.
  2. Colokkan probe hitam ke COM, probe merah ke V.
  3. Putar rotary switch ke DCV, pilih range 2V atau 20V (karena baterai AA sekitar 1.5V). Jika auto-ranging, cukup pilih DCV.
  4. Sentuhkan probe merah ke ujung positif (+) baterai, dan probe hitam ke ujung negatif (-) baterai.
  5. Baca hasilnya di layar. Idealnya sekitar 1.5V untuk baterai baru.

Kasus 2: Mengecek Output Adaptor Charger HP

  1. Siapkan avometer digital.
  2. Colokkan probe hitam ke COM, probe merah ke V.
  3. Putar rotary switch ke DCV, pilih range 20V (karena kebanyakan charger HP 5V). Jika auto-ranging, cukup pilih DCV.
  4. Hubungkan adaptor ke sumber listrik.
  5. Cari lubang positif dan negatif pada konektor adaptor (biasanya tertera di adaptor, atau bagian dalam lubang positif, bagian luar negatif). Sentuhkan probe merah ke positif dan hitam ke negatif.
  6. Baca hasilnya di layar. Harusnya mendekati 5V.

Kasus 3: Mendeteksi Tegangan pada Papan Rangkaian Elektronik (misalnya Arduino)

  1. Siapkan avometer digital.
  2. Colokkan probe hitam ke COM, probe merah ke V.
  3. Putar rotary switch ke DCV, pilih range 20V (karena Arduino beroperasi pada 5V atau 3.3V). Jika auto-ranging, cukup pilih DCV.
  4. Hubungkan papan Arduino ke sumber listrik (misalnya via USB).
  5. Sentuhkan probe hitam ke pin GND (ground) Arduino.
  6. Sentuhkan probe merah ke pin 5V atau 3.3V pada Arduino.
  7. Baca hasilnya di layar. Harusnya mendekati 5V atau 3.3V. Kamu juga bisa mengukur tegangan pada output sensor atau komponen lain.

Pengukuran Tegangan
Image just for illustration

Kesimpulan

Memahami apa itu DCV pada avometer adalah pintu gerbang awal untuk menjelajahi dunia elektronika dan kelistrikan. Ini bukan sekadar teori, melainkan keterampilan praktis yang sangat berguna untuk mendiagnosis, memperbaiki, dan bahkan menciptakan berbagai perangkat elektronik. Dengan memahami konsep arus searah, tegangan, serta cara menggunakan avometer dengan benar dan aman, kamu sudah selangkah lebih maju menjadi seorang yang lebih “melek” teknologi. Jangan ragu untuk mencoba dan bereksperimen, karena praktik adalah guru terbaik dalam belajar hal ini!

Bagaimana pengalamanmu menggunakan avometer untuk mengukur DCV? Adakah tips atau trik lain yang ingin kamu bagikan? Yuk, tulis di kolom komentar di bawah!
