Rangkaian RLC: Panduan Lengkap, Fungsi, dan Cara Kerjanya Biar Gak Bingung!

Table of Contents

Pernah dengar istilah RLC di dunia elektronika? Jangan kaget atau bingung dulu. Rangkaian RLC adalah salah satu konsep fundamental yang sangat penting, ibaratnya tulang punggung bagi banyak perangkat elektronik di sekitar kita. Singkatan RLC sendiri merujuk pada tiga komponen pasif utama: Resistor (R), Induktor (L), dan Kapasitor (C). Saat ketiga komponen ini digabungkan, mereka menciptakan sebuah sistem yang memiliki perilaku sangat menarik, terutama saat berhadapan dengan arus bolak-balik (AC).

Mempelajari rangkaian RLC itu seperti mengupas bawang, ada banyak lapisan informasi menarik yang bisa kita temukan. Mulai dari cara kerja masing-masing komponen hingga fenomena resonansi yang sering dimanfaatkan dalam teknologi modern. Mari kita selami lebih dalam apa saja yang membuat rangkaian ini begitu istimewa dan kenapa kamu wajib tahu tentangnya!

Mengupas Tuntas Komponen Rangkaian RLC¶

Sebelum kita membahas rangkaiannya secara keseluruhan, penting banget untuk paham fungsi dan karakteristik masing-masing komponen. Mereka punya peran unik yang saling melengkapi dalam sebuah sirkuit.

Resistor (R): Si Pengontrol Arus¶

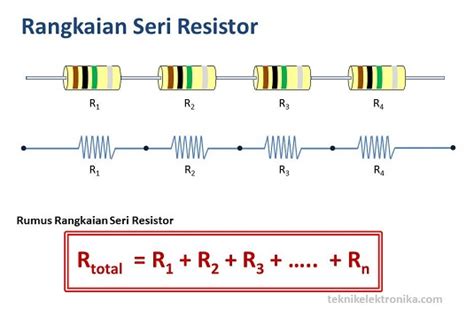

Resistor, atau dalam bahasa Indonesia sering disebut hambatan, adalah komponen dasar yang tugas utamanya menghambat aliran arus listrik. Ibarat keran air, resistor mengatur seberapa deras air (arus) yang bisa mengalir melalui pipa (rangkaian). Satuan untuk resistor adalah Ohm (Ω). Nilai resistansi ini menentukan seberapa besar energi listrik yang diubah menjadi panas saat arus melewatinya.

Image just for illustration

Fakta menarik: Resistor bukan hanya berfungsi untuk mengurangi arus, tapi juga untuk membagi tegangan dan sebagai pull-up atau pull-down resistor dalam logika digital. Tanpa resistor, banyak sirkuit akan mengalami korsleting atau komponen lain akan cepat rusak akibat kelebihan arus. Bahkan, kamu mungkin sering melihat resistor kecil-kecil di dalam motherboard komputer atau smartphone kamu, meskipun ukurannya super mini.

Induktor (L): Si Penyimpan Energi Magnetik¶

Induktor adalah komponen pasif yang bentuknya mirip kumparan kawat. Fungsi utamanya adalah menyimpan energi dalam medan magnet ketika ada arus listrik yang mengalir melaluinya. Satuan induktansi adalah Henry (H). Induktor punya sifat unik yang disebut induktansi diri, yaitu kemampuannya untuk menentang perubahan arus yang melewatinya. Jika arus mencoba berubah dengan cepat, induktor akan menghasilkan tegangan yang menentang perubahan tersebut.

Image just for illustration

Fakta menarik: Fenomena ini dikenal sebagai Lenz’s Law, yang menyatakan bahwa arah arus induksi selalu menentang perubahan fluks magnetik yang menyebabkannya. Induktor sering digunakan dalam filter frekuensi, osilator, dan trafo. Bahkan, coil pengapian di kendaraan bermotor juga merupakan bentuk induktor yang memanfaatkan prinsip ini untuk menciptakan tegangan tinggi yang dibutuhkan busi.

Kapasitor (C): Si Penyimpan Energi Listrik¶

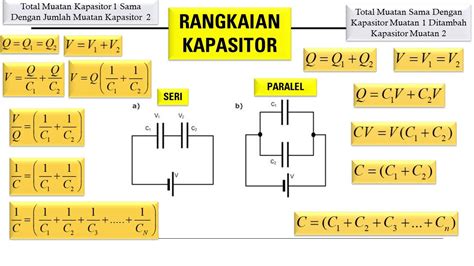

Kapasitor adalah komponen yang berfungsi menyimpan energi dalam bentuk medan listrik. Bentuknya biasanya terdiri dari dua pelat konduktif yang dipisahkan oleh bahan dielektrik (isolator). Satuan kapasitansi adalah Farad (F). Kapasitor dapat menampung muatan listrik dan melepaskannya kembali, mirip seperti baterai kecil tapi dengan cara kerja yang berbeda.

Image just for illustration

Fakta menarik: Salah satu ciri khas kapasitor adalah kemampuannya untuk memblokir arus DC (arus searah) tetapi melewatkan arus AC (arus bolak-balik). Ini menjadikannya sangat berguna dalam sirkuit kopling (coupling) dan decoupling. Flash kamera kamu juga menggunakan kapasitor besar untuk menyimpan energi dan melepaskannya dalam waktu singkat untuk menghasilkan cahaya terang.

Rangkaian RLC dalam Berbagai Konfigurasi¶

Ketika ketiga komponen ini digabungkan, ada dua konfigurasi utama yang paling sering kita temui: seri dan paralel. Masing-masing punya karakteristik dan perilaku yang berbeda.

Rangkaian RLC Seri: Arus Sama, Tegangan Beda¶

Dalam rangkaian RLC seri, resistor, induktor, dan kapasitor dihubungkan secara berurutan, satu demi satu. Ini berarti arus yang mengalir melalui setiap komponen adalah sama. Namun, tegangan di setiap komponen akan berbeda dan secara fasor (vectorial) dijumlahkan untuk mendapatkan tegangan total.

Saat menganalisis rangkaian RLC seri, kita harus mempertimbangkan impedansi (Z), yang merupakan total “hambatan” terhadap aliran arus AC. Impedansi bukan sekadar jumlah resistansi dan reaktansi, karena reaktansi induktif (XL) dan reaktansi kapasitif (XC) memiliki hubungan fasa yang berlawanan. Pada frekuensi tertentu, XL bisa membatalkan XC, menciptakan kondisi resonansi seri. Dalam resonansi seri, impedansi rangkaian mencapai nilai minimum, menyebabkan arus menjadi maksimum.

Rangkaian RLC Paralel: Tegangan Sama, Arus Beda¶

Sebaliknya, dalam rangkaian RLC paralel, resistor, induktor, dan kapasitor dihubungkan secara paralel, yang berarti mereka berbagi titik masuk dan keluar yang sama. Akibatnya, tegangan yang melintasi setiap komponen adalah sama. Namun, arus yang mengalir melalui setiap cabang (R, L, C) akan berbeda.

Untuk menganalisis rangkaian RLC paralel, kita sering menggunakan konsep admittansi (Y), yang merupakan kebalikan dari impedansi. Pada rangkaian paralel, arus total adalah penjumlahan fasor dari arus di setiap cabang. Resonansi paralel terjadi ketika frekuensi tertentu menyebabkan arus yang ditarik dari sumber menjadi minimum, meskipun arus yang mengalir antara L dan C bisa sangat besar. Ini terjadi karena arus yang melalui induktor dan kapasitor saling meniadakan.

Fenomena Penting dalam Rangkaian RLC: Resonansi¶

Salah satu aspek paling menarik dari rangkaian RLC adalah fenomena resonansi. Ini adalah inti dari banyak aplikasi praktis RLC.

Apa Itu Resonansi?¶

Resonansi adalah kondisi istimewa yang terjadi dalam rangkaian RLC ketika reaktansi induktif (XL) dan reaktansi kapasitif (XC) memiliki besar yang sama. Secara matematis, XL = XC. Karena XL dan XC memiliki efek yang berlawanan terhadap fasa arus dan tegangan, pada frekuensi resonansi ini, efek keduanya saling meniadakan. Frekuensi di mana resonansi terjadi disebut frekuensi resonansi (f₀). Rumusnya adalah f₀ = 1 / (2π√LC).

Dalam resonansi, rangkaian RLC berperilaku seolah-olah hanya ada resistor saja, karena efek induktor dan kapasitor saling menyeimbangkan. Ini sangat penting karena pada frekuensi resonansi, rangkaian dapat menunjukkan respons yang sangat spesifik, baik itu menghasilkan arus maksimum (seri) atau impedansi maksimum (paralel).

Pentingnya Resonansi¶

Fenomena resonansi ini dimanfaatkan secara luas dalam berbagai aplikasi teknologi. Misalnya, saat kamu menyetel radio, kamu sebenarnya sedang mencari frekuensi resonansi dari rangkaian RLC di dalam tuner radio kamu agar cocok dengan frekuensi gelombang radio dari stasiun favoritmu. Ketika frekuensi cocok, sinyal dari stasiun tersebut akan diterima dengan kekuatan maksimum.

Fakta menarik: Jembatan Tacoma Narrows yang runtuh pada tahun 1940 adalah contoh tragis dari resonansi mekanik, yang mirip dengan resonansi listrik. Angin menyebabkan jembatan berosilasi pada frekuensi resonansi alaminya, menyebabkan amplitudo getaran meningkat drastis hingga jembatan ambruk. Dalam elektronika, kita justru ingin memanfaatkan resonansi dengan baik, bukan menghindarinya! Resonansi seri sering digunakan untuk membuat filter band-pass (melewatkan frekuensi tertentu), sementara resonansi paralel digunakan untuk filter band-stop (menolak frekuensi tertentu).

Parameter Kunci dalam Rangkaian RLC¶

Untuk benar-benar memahami RLC, ada beberapa parameter yang wajib kamu kenali.

Impedansi (Z)¶

Impedansi adalah ukuran total oposisi terhadap aliran arus AC dalam sebuah rangkaian. Ini adalah generalisasi dari resistansi untuk rangkaian AC yang melibatkan induktor dan kapasitor. Impedansi dilambangkan dengan huruf Z dan satuannya adalah Ohm (Ω). Tidak seperti resistansi murni, impedansi adalah besaran kompleks yang memiliki magnitudo dan fasa.

Untuk rangkaian seri RLC, impedansi total dihitung dengan rumus:
Z = √(R² + (XL - XC)²).
Rumus ini menunjukkan bahwa impedansi bergantung pada resistansi R, reaktansi induktif XL, dan reaktansi kapasitif XC. Pada frekuensi resonansi, XL = XC, sehingga Z = R.

Reaktansi Induktif (XL) dan Kapasitif (XC)¶

Reaktansi adalah oposisi terhadap perubahan arus atau tegangan yang ditawarkan oleh induktor dan kapasitor.
* Reaktansi Induktif (XL): Ini adalah oposisi yang ditawarkan oleh induktor terhadap arus AC. Semakin tinggi frekuensi arus AC, semakin besar nilai XL. Rumusnya adalah XL = 2πfL, di mana f adalah frekuensi dan L adalah induktansi.
* Reaktansi Kapasitif (XC): Ini adalah oposisi yang ditawarkan oleh kapasitor terhadap arus AC. Berbeda dengan induktor, semakin tinggi frekuensi arus AC, semakin kecil nilai XC. Rumusnya adalah XC = 1 / (2πfC), di mana f adalah frekuensi dan C adalah kapasitansi.

Penting untuk diingat bahwa XL dan XC memiliki pengaruh fasa yang berlawanan. XL menyebabkan tegangan mendahului arus sebesar 90 derajat, sedangkan XC menyebabkan arus mendahului tegangan sebesar 90 derajat.

Sudut Fasa (φ)¶

Sudut fasa, dilambangkan dengan φ (phi), adalah ukuran perbedaan fasa antara tegangan total dan arus total dalam rangkaian RLC. Sudut ini memberi tahu kita apakah tegangan mendahului arus (induktif), arus mendahului tegangan (kapasitif), atau mereka sefasa (resistif murni).

• Jika rangkaian lebih dominan induktif (XL > XC), maka tegangan mendahului arus (sudut fasa positif).
• Jika rangkaian lebih dominan kapasitif (XC > XL), maka arus mendahului tegangan (sudut fasa negatif).
• Pada resonansi (XL = XC), tegangan dan arus adalah sefasa (sudut fasa nol).

Nilai sudut fasa ini bisa dihitung menggunakan rumus tan(φ) = (XL - XC) / R. Pemahaman sudut fasa sangat krusial dalam analisis daya AC.

Aplikasi Rangkaian RLC dalam Kehidupan Sehari-hari¶

Rangkaian RLC mungkin terdengar rumit, tapi aplikasinya ada di mana-mana dan sangat vital.

1. Tuner Radio dan TV: Seperti yang sudah disebut, komponen RLC digunakan untuk memilih frekuensi stasiun yang diinginkan. Dengan mengubah nilai kapasitansi atau induktansi, frekuensi resonansi rangkaian dapat disesuaikan.
2. Filter Frekuensi: Dalam sistem audio, rangkaian RLC digunakan sebagai filter low-pass, high-pass, band-pass, dan band-stop. Misalnya, crossover speaker yang memisahkan sinyal audio menjadi frekuensi tinggi (untuk tweeter) dan frekuensi rendah (untuk woofer) menggunakan prinsip ini.
3. Pendeteksi Logam: Alat pendeteksi logam bekerja dengan memancarkan medan elektromagnetik. Ketika medan ini berinteraksi dengan logam, ia mengubah induktansi coil di dalamnya, yang kemudian dideteksi oleh rangkaian RLC.
4. Pemanas Induksi: Kompor induksi memanfaatkan resonansi RLC untuk menciptakan medan magnet berfrekuensi tinggi yang menghasilkan panas di peralatan masak yang konduktif.
5. Koreksi Faktor Daya (Power Factor Correction): Dalam sistem tenaga listrik, beban induktif (seperti motor) dapat menyebabkan faktor daya rendah. Kapasitor ditambahkan secara paralel dengan beban untuk mengkompensasi efek induktif, meningkatkan faktor daya mendekati satu, sehingga efisiensi energi lebih baik.
6. Sirkuit Osilator: Rangkaian RLC dapat digunakan untuk menciptakan sinyal AC dengan frekuensi tertentu, yang penting dalam jam elektronik, generator sinyal, dan lainnya.

Tips Memahami dan Menganalisis Rangkaian RLC¶

Menganalisis rangkaian RLC memang butuh pemahaman konsep yang kuat. Berikut beberapa tips yang bisa membantumu:

• Pahami Konsep Dasar Setiap Komponen: Pastikan kamu benar-benar mengerti apa itu resistor, induktor, dan kapasitor serta bagaimana mereka berperilaku terhadap arus DC dan AC. Ini adalah fondasi utamanya.
• Gunakan Diagram Fasor: Saat berhadapan dengan AC, besaran seperti tegangan dan arus memiliki fasa. Menggambar diagram fasor (vektor berputar) untuk tegangan dan arus di setiap komponen akan sangat membantu memvisualisasikan hubungan fasa dan melakukan penjumlahan.
• Fokus pada Frekuensi Resonansi: Resonansi adalah titik kunci. Pahami kondisi di mana ia terjadi dan apa implikasinya pada impedansi, arus, dan tegangan total.
• Latihan Soal dan Simulasi: Tidak ada cara yang lebih baik untuk menguasai RLC selain dengan banyak berlatih soal. Gunakan software simulasi seperti LTSpice, Proteus, atau bahkan simulator online untuk melihat bagaimana perubahan nilai komponen memengaruhi perilaku rangkaian.
• Analogi dengan Mekanika: Jika kamu punya latar belakang fisika mekanika, cobalah analogikan rangkaian RLC dengan sistem massa-pegas-peredam. Resistor mirip peredam, induktor mirip massa (inersia), dan kapasitor mirip pegas. Ini bisa membantu membangun intuisi.

Fakta Menarik Seputar Rangkaian RLC dan Sejarahnya¶

Sejarah komponen R, L, C dan kombinasinya adalah cerminan dari revolusi industri dan elektronik.
* Resistor: Konsep resistansi telah dikenal sejak awal penelitian listrik, terutama dengan hukum Ohm yang dirumuskan oleh Georg Simon Ohm pada abad ke-19.
* Kapasitor: Kapasitor pertama dikenal sebagai Leyden Jar yang ditemukan secara independen oleh Ewald Georg von Kleist dan Pieter van Musschenbroek pada tahun 1745. Alat ini bisa menyimpan muatan listrik statis.
* Induktor: Konsep induktansi muncul dari penemuan elektromagnetisme oleh Hans Christian Ørsted dan kemudian dikembangkan oleh Michael Faraday dan Joseph Henry pada awal abad ke-19. Henry bahkan membangun salah satu motor listrik pertama menggunakan prinsip induksi.

Ketiga komponen ini, meskipun ditemukan secara terpisah, baru benar-benar menunjukkan potensi luar biasa mereka ketika digabungkan, terutama dalam pengembangan teknologi radio dan komunikasi nirkabel di akhir abad ke-19 dan awal abad ke-20. Tanpa pemahaman mendalam tentang RLC, kita tidak akan memiliki radio, televisi, komputer, smartphone, dan berbagai perangkat elektronik canggih yang kita nikmati saat ini.

Rangkaian RLC adalah contoh sempurna bagaimana interaksi sederhana antara beberapa elemen dapat menciptakan fenomena yang kompleks dan sangat berguna. Memahami RLC membuka pintu untuk memahami banyak sekali aplikasi di dunia elektronika.

Bagaimana menurutmu, apakah penjelasan ini cukup membantumu memahami apa itu rangkaian RLC? Bagian mana yang paling menarik perhatianmu? Yuk, bagikan pendapat atau pertanyaanmu di kolom komentar di bawah!
