Mengenal MRTG: Si Andalan Monitoring Jaringan, Apa Sih Fungsinya?

Table of Contents

Pernah merasa penasaran kenapa internet di kantormu tiba-tiba lemot? Atau ingin tahu seberapa sibuk jaringanmu dalam sehari? Nah, di sinilah pentingnya monitoring jaringan. Monitoring jaringan itu seperti memiliki mata-mata yang terus mengawasi setiap sudut dan lorong di jaringanmu. Dia akan melaporkan semua aktivitas, mulai dari lalu lintas data yang padat sampai port yang nyaris jebol karena saking sibuknya. Tanpa monitoring, kamu seperti mengemudikan mobil di malam hari tanpa lampu; gelap dan berpotensi tabrakan!

Di antara segudang tools monitoring jaringan yang ada, ada satu nama yang mungkin sering kamu dengar, terutama jika kamu sudah lama berkecimpung di dunia IT: MRTG. Tool ini sudah eksis cukup lama dan masih jadi andalan banyak network administrator berkat kesederhanaan dan efektivitasnya. Yuk, kita bedah tuntas apa itu MRTG dan bagaimana ia bisa jadi jagoanmu dalam mengawasi jaringan.

Apa Itu MRTG Sebenarnya?¶

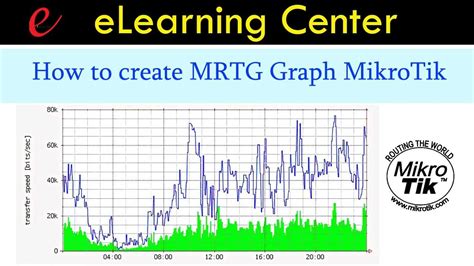

MRTG adalah singkatan dari Multi Router Traffic Grapher. Sesuai namanya, tujuan utama MRTG adalah membuat grafik atau visualisasi lalu lintas (traffic) data pada perangkat jaringan seperti router, switch, server, atau perangkat lain yang mendukung protokol SNMP. MRTG dikembangkan oleh Tobias Oetiker dan sudah ada sejak tahun 1995, menjadikannya salah satu tool monitoring jaringan open source paling legendaris dan tertua.

Image just for illustration

Secara sederhana, bayangkan MRTG ini adalah seorang akuntan yang sangat teliti. Ia tidak hanya mencatat setiap byte data yang masuk dan keluar dari jaringanmu, tapi juga merangkumnya menjadi laporan visual yang mudah dipahami. Laporan ini biasanya berupa grafik garis yang menunjukkan penggunaan bandwidth dari waktu ke waktu. Dari grafik ini, kamu bisa melihat pola penggunaan, puncak-puncak kesibukan, atau bahkan anomali yang bisa jadi indikasi masalah.

MRTG bekerja dengan memanfaatkan protokol SNMP (Simple Network Management Protocol) untuk “berbicara” dengan perangkat jaringan. Setelah mendapatkan data mentah dari perangkat, MRTG akan memprosesnya dan menyimpannya dalam database khusus. Lalu, ia akan membuat grafik dalam format HTML yang bisa kamu akses melalui web browser. Semuanya dilakukan secara otomatis dan periodik, biasanya setiap lima menit.

Kenapa MRTG Penting untuk Monitoring Jaringan?¶

Penggunaan MRTG dalam monitoring jaringan itu penting banget, lho! Ibarat punya dashboard di mobil yang menampilkan kecepatan, bahan bakar, dan suhu mesin, MRTG memberikanmu gambaran real-time (atau mendekati real-time) tentang kesehatan dan performa jaringanmu. Ini dia beberapa alasannya:

Mengungkap Masalah Sebelum Terjadi¶

Dengan MRTG, kamu bisa melihat tren penggunaan bandwidth. Misalnya, kamu melihat ada lonjakan traffic yang tidak biasa di luar jam kerja. Ini bisa jadi tanda awal adanya aktivitas mencurigakan, seperti serangan malware atau penyalahgunaan jaringan. Dengan mendeteksi pola aneh ini lebih awal, kamu bisa mengambil tindakan pencegahan sebelum masalahnya membesar dan menyebabkan downtime yang merugikan. Ini namanya monitoring proaktif, jauh lebih baik daripada reaktif.

Perencanaan Kapasitas yang Lebih Baik¶

Data historis yang disediakan MRTG sangat berharga untuk perencanaan kapasitas. Misalnya, kamu melihat bahwa interface tertentu di routermu secara konsisten mencapai 80-90% utilization di jam-jam sibuk. Ini adalah red flag bahwa interface tersebut akan segera menjadi bottleneck (kemacetan) dan perlu di-upgrade. Dengan data ini, kamu punya dasar kuat untuk mengajukan anggaran upgrade bandwidth atau perangkat baru kepada manajemen. Tidak perlu lagi kira-kira atau tebak-tebak buah manggis.

Optimasi Kinerja Jaringan¶

MRTG membantumu mengidentifikasi interface atau perangkat yang kinerjanya kurang optimal. Mungkin ada satu switch yang selalu menunjukkan traffic tinggi, sementara yang lain santai-santai saja. Dengan informasi ini, kamu bisa mendistribusikan beban kerja secara lebih merata atau menginvestigasi mengapa perangkat tersebut sangat sibuk. Hasilnya, kinerja jaringanmu bisa dioptimalkan dan semua pengguna bisa merasakan kecepatan yang konsisten. Ini akan meningkatkan produktivitas secara keseluruhan.

Troubleshooting Lebih Cepat¶

Saat masalah jaringan terjadi, seperti koneksi lambat atau putus-putus, MRTG bisa jadi tool pertama yang kamu buka. Dengan melihat grafik traffic sesaat sebelum masalah terjadi, kamu mungkin bisa langsung tahu interface mana yang mengalami lonjakan atau penurunan traffic drastis. Visualisasi ini mempercepat proses troubleshooting karena kamu punya petunjuk awal yang jelas, tidak perlu lagi meraba-raba di kegelapan.

Cara Kerja MRTG: Dapur Rahasia di Balik Grafik Cantik¶

Meskipun terlihat sederhana, ada proses yang lumayan canggih di balik grafik-grafik MRTG. Yuk, kita intip bagaimana MRTG bekerja mengumpulkan, memproses, dan menampilkan datanya.

Peran Penting SNMP (Simple Network Management Protocol)¶

Jantung dari kerja MRTG adalah SNMP. Bayangkan SNMP ini seperti bahasa universal yang digunakan oleh perangkat jaringan untuk berkomunikasi satu sama lain, khususnya untuk tujuan manajemen dan monitoring. MRTG menggunakan SNMP untuk “bertanya” kepada router, switch, server, atau perangkat lain tentang berbagai informasinya.

Perangkat jaringan yang mendukung SNMP biasanya memiliki agen SNMP yang berjalan di dalamnya. Agen ini menyimpan informasi tentang perangkat itu sendiri, seperti jumlah byte yang masuk dan keluar dari setiap interface, penggunaan CPU, atau memori yang tersedia. Informasi ini disimpan dalam struktur data yang disebut MIB (Management Information Base). Setiap item data dalam MIB memiliki pengenal unik yang disebut OID (Object Identifier). MRTG akan mengirimkan query SNMP ke OID tertentu untuk mendapatkan data yang diinginkan. Contohnya, untuk mendapatkan statistik lalu lintas, MRTG akan meminta OID yang terkait dengan input dan output octets pada suatu interface.

Magic dari RRDtool (Round Robin Database tool)¶

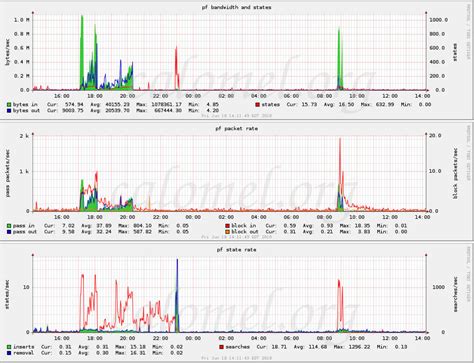

Dulu, MRTG menggunakan format database sendiri. Tapi sekarang, MRTG sangat bergantung pada RRDtool (Round Robin Database tool). RRDtool ini adalah tool penyimpanan data time-series yang sangat efisien. Konsep “Round Robin” berarti database ini punya ukuran tetap. Ketika data baru masuk, data paling lama akan otomatis dihapus.

Image just for illustration

Kenapa RRDtool ini penting? Karena tanpa RRDtool, database data monitoring bisa membengkak dengan cepat dan memakan banyak disk space. RRDtool mengatasi masalah ini dengan cara yang cerdas: ia menyimpan data mentah untuk periode singkat (misalnya, beberapa hari), lalu secara otomatis meringkas (aggregate) data lama menjadi rata-rata. Misalnya, data setiap 5 menit akan dirata-ratakan menjadi data per jam untuk grafik bulanan, atau data per jam dirata-ratakan jadi data per hari untuk grafik tahunan. Dengan begitu, kamu tetap punya gambaran historis yang panjang tanpa harus menyimpan setiap datapoint mentah yang memakan banyak ruang.

Proses Pengumpulan dan Visualisasi Data¶

Mari kita rangkai prosesnya langkah demi langkah:

1. Langkah 1: Pengambilan Data (Polling)
   Setiap interval waktu tertentu (biasanya 5 menit), MRTG akan mengirimkan query SNMP ke setiap perangkat yang terdaftar dalam konfigurasinya. Query ini meminta informasi spesifik, seperti jumlah total byte yang telah masuk dan keluar dari setiap interface sejak perangkat dihidupkan (disebut counter).

2. Langkah 2: Pemrosesan Data
   Setelah menerima counter dari perangkat, MRTG tidak langsung menyimpannya. Counter ini selalu meningkat. Untuk mengetahui lalu lintas selama 5 menit terakhir, MRTG akan menghitung selisih antara counter yang baru dengan counter yang didapat pada polling sebelumnya. Hasilnya adalah jumlah byte yang melewati interface dalam 5 menit terakhir. Kemudian, jumlah byte ini akan dikonversi menjadi rate (bit per detik atau byte per detik) agar mudah dibaca pada grafik.

3. Langkah 3: Penyimpanan Data
   Data rate yang sudah dihitung kemudian diserahkan ke RRDtool. RRDtool akan menyimpan data ini ke dalam file database .rrd yang sudah dibuat untuk setiap interface yang dimonitor. Sesuai konsep Round Robin, RRDtool akan memastikan ukuran file database tetap terjaga dengan meringkas data lama.

4. Langkah 4: Pembuatan Grafik
   Setelah data tersimpan di RRDtool, MRTG akan membaca data terbaru dan historis dari file .rrd tersebut. Berdasarkan data ini, MRTG akan membuat gambar grafik dalam format PNG dan menyematkannya ke dalam halaman HTML. Setiap interface atau target monitoring akan memiliki halaman HTML dan grafik PNG-nya sendiri.

5. Langkah 5: Refresh Otomatis
   Seluruh proses ini berjalan secara otomatis dan periodik, biasanya diatur menggunakan cron job di Linux/Unix atau Scheduled Task di Windows. Jadi, setiap 5 menit, script MRTG akan dijalankan untuk mengulang semua langkah di atas, memastikan grafikmu selalu up-to-date.

Fitur Unggulan MRTG yang Bikin Hidup Admin Jaringan Lebih Mudah¶

Meskipun terlihat lawas, MRTG punya beberapa fitur yang membuatnya tetap relevan dan disukai:

• Grafik Waktu Nyata (Hampir): Dengan polling setiap 5 menit, grafik yang ditampilkan MRTG cukup akurat untuk memberikan gambaran kondisi jaringan saat ini.
• Rentang Waktu yang Beragam: MRTG secara otomatis menghasilkan grafik untuk berbagai rentang waktu: harian (last 24 hours), mingguan (last 7 days), bulanan (last 30 days), dan tahunan (last 365 days). Ini sangat membantu untuk analisis tren jangka pendek maupun jangka panjang.
• Dukungan Berbagai Jenis Perangkat: Selama perangkatmu mendukung SNMP, MRTG bisa memonitornya. Ini termasuk router, switch, server Linux/Windows, firewall, load balancer, dan banyak lagi.
• Kustomisasi Laporan: Kamu bisa mengkonfigurasi MRTG untuk memonitor berbagai OID, tidak hanya traffic. Misalnya, kamu bisa memonitor penggunaan CPU, RAM, atau suhu pada server jika ada OID SNMP yang sesuai.
• Ringan dan Efisien: Karena fokus utamanya hanya pada pengumpulan data time-series dan pembuatan grafik, MRTG sangat ringan dalam penggunaan sumber daya server yang menjalankannya. Ini ideal untuk monitoring jaringan skala kecil hingga menengah.
• Open Source (Gratis!): Tentu saja, salah satu daya tarik utamanya adalah karena MRTG sepenuhnya open source dan gratis untuk digunakan. Kamu bisa mengunduh, menginstal, dan memodifikasinya tanpa biaya lisensi.

Implementasi MRTG: Apa Saja yang Kamu Butuhkan?¶

Menginstal MRTG tidak terlalu rumit, terutama jika kamu terbiasa dengan lingkungan Linux. Berikut adalah komponen utama yang kamu perlukan:

Persiapan Server¶

Kamu butuh sebuah server tempat MRTG akan diinstal. Spesifikasinya tidak perlu terlalu tinggi, asalkan bisa menjalankan beberapa komponen dasar ini:

• Sistem Operasi: Linux adalah pilihan paling umum dan direkomendasikan (misalnya Ubuntu, Debian, CentOS, RHEL). MRTG juga bisa berjalan di Windows, tapi konfigurasinya mungkin sedikit berbeda.
• Web Server: Kamu butuh web server seperti Apache atau Nginx untuk menampilkan grafik dan halaman HTML yang dihasilkan MRTG.
• Perl Interpreter: MRTG ditulis dalam bahasa pemrograman Perl, jadi kamu butuh Perl interpreter di servermu. Biasanya sudah terinstal secara default di kebanyakan distribusi Linux.
• SNMP Client Utilities: Paket seperti snmp atau snmpd diperlukan agar server MRTG bisa mengirimkan query SNMP ke perangkat jaringan.
• RRDtool: Jika MRTG yang kamu instal tidak secara otomatis menyertakan atau menginstal RRDtool, kamu mungkin perlu menginstalnya secara terpisah.

Konfigurasi Perangkat Jaringan¶

Ini adalah bagian paling krusial. Perangkat jaringan yang ingin kamu monitor (router, switch, server) harus dikonfigurasi agar mendukung SNMP:

• Aktifkan SNMP: Pastikan layanan SNMP diaktifkan pada perangkatmu. Biasanya ini dilakukan melalui CLI (Command Line Interface) atau GUI manajemen perangkat.
• Atur Community String: SNMP v1 dan v2c menggunakan konsep community string sebagai semacam password untuk otentikasi. Ada community string untuk membaca (read-only) dan menulis (read-write). Untuk monitoring, kita hanya butuh read-only. Jangan gunakan community string default seperti public, buatlah yang unik dan sulit ditebak.
• Pastikan Akses dari Server MRTG: Pastikan firewall di perangkat jaringanmu atau di antara server MRTG dan perangkat tidak memblokir port SNMP (biasanya UDP port 161).

Proses Instalasi dan Konfigurasi Dasar (Panduan Singkat)¶

Berikut gambaran umum proses instalasi di Linux (contoh Debian/Ubuntu):

1. Instal Paket MRTG:


   sudo apt-get update
   sudo apt-get install mrtg snmp



   Perintah ini akan menginstal MRTG beserta dependensi yang diperlukan, termasuk RRDtool jika belum ada.

2. Buat File Konfigurasi Awal:
   Gunakan cfgmaker untuk membuat file konfigurasi MRTG berdasarkan perangkat yang ingin kamu monitor.


   cfgmaker --global 'WorkDir: /var/www/html/mrtg' --output /etc/mrtg.cfg public@192.168.1.1 public@router.example.com



   Ganti /var/www/html/mrtg dengan direktori web server kamu. Ganti public dengan community string SNMP-mu, dan 192.168.1.1 atau router.example.com dengan alamat IP/hostname perangkatmu.

3. Jalankan MRTG Pertama Kali:
   Setelah file konfigurasi dibuat, jalankan MRTG secara manual beberapa kali untuk membuat file .rrd awal:


   /usr/bin/mrtg /etc/mrtg.cfg
   /usr/bin/mrtg /etc/mrtg.cfg
   /usr/bin/mrtg /etc/mrtg.cfg



   Kamu mungkin akan melihat beberapa pesan peringatan di awal, itu normal.

4. Buat Halaman Indeks HTML:
   Agar grafik bisa diakses dengan mudah, buat halaman indeks:


   indexmaker --output /var/www/html/mrtg/index.html /etc/mrtg.cfg


5. Atur Cron Job:
   Untuk memastikan MRTG berjalan otomatis setiap 5 menit, tambahkan entri ke crontab root:


   sudo crontab -e



   Tambahkan baris ini di akhir file:


   */5 * * * * /usr/bin/mrtg /etc/mrtg.cfg --lock-file /var/lock/mrtg/mrtg_l --confcache-file /var/run/mrtg/mrtg.cache


Sekarang kamu bisa mengakses grafik MRTG melalui web browser di alamat http://<alamat_IP_server_MRTG>/mrtg/index.html.

MRTG vs. Tools Monitoring Lain: Siapa Unggul?¶

Dunia monitoring jaringan itu luas banget. MRTG memang jagoannya urusan traffic graphing, tapi ada banyak tool lain yang lebih powerful dan kompleks.

MRTG (Pros & Cons)¶

• Kelebihan (Pros):

  • Simpel & Fokus: Cukup mudah dipelajari dan diimplementasikan jika kebutuhanmu hanya memonitor traffic dan utilization.
  • Ringan: Membutuhkan sumber daya server yang minimal.
  • Gratis & Open Source: Tidak ada biaya lisensi.
  • Stabil: Sudah teruji dan sangat stabil berkat usianya yang panjang.

• Kekurangan (Cons):

  • Fokus Terbatas: Hanya ahli dalam grafik traffic. Fitur monitoring non-trafik (seperti monitoring aplikasi, log, atau server health lainnya) sangat terbatas atau perlu kustomisasi manual yang rumit.
  • Fitur Alerting Minimal: Tidak punya sistem alerting bawaan yang canggih. Kamu harus mengintegrasikannya dengan script pihak ketiga untuk notifikasi via email/SMS.
  • Tampilan Sederhana: Antarmuka web yang dihasilkan sangat fungsional tapi mungkin terlihat outdated dibandingkan tool modern.
  • Scalability Terbatas: Untuk jaringan yang sangat besar dengan ribuan perangkat, MRTG mungkin kurang efisien atau sulit dikelola.

Zabbix, Nagios, Prometheus (Sekilas Pandang)¶

• Zabbix: Ini adalah monster monitoring! Zabbix bisa memonitor hampir semua hal: jaringan, server, aplikasi, cloud, bahkan virtual machine. Punya fitur alerting yang canggih, dashboard yang interaktif, dan discovery otomatis. Tapi, belajar kurvanya lebih curam dan butuh sumber daya server yang lebih besar.
• Nagios: Salah satu tool monitoring enterprise yang juga sangat populer. Kuat di alerting dan service monitoring. Konfigurasinya berbasis file teks yang detail. Seperti Zabbix, ia lebih kompleks dan resource-intensive dari MRTG.
• Prometheus: Jagoannya monitoring untuk cloud-native application dan microservices. Menggunakan model pull untuk mengumpulkan metrik dan punya bahasa query sendiri (PromQL) yang sangat kuat. Biasanya dikombinasikan dengan Grafana untuk visualisasi yang ciamik.

Kapan Memilih MRTG?

Kamu akan memilih MRTG jika:
* Kebutuhan utamamu adalah memonitor penggunaan bandwidth dan utilization interface.
* Kamu mencari solusi gratis dan open source yang ringan.
* Jaringanmu tidak terlalu kompleks dan jumlah perangkat yang dimonitor tidak terlalu banyak.
* Kamu tidak butuh alerting yang sangat canggih, atau bersedia mengintegrasikannya secara manual.
* Kamu seorang network engineer yang ingin memahami dasar-dasar SNMP dan traffic graphing tanpa dibingungkan fitur-fitur yang berlebihan.

Tabel Perbandingan Sederhana:

Fitur / Tool	MRTG	Zabbix	Prometheus
Fokus Utama	Grafik traffic jaringan	Monitoring full-stack (jaringan, server, apps)	Metrik time-series untuk cloud-native
Kompleksitas	Rendah	Tinggi	Sedang hingga Tinggi
Resource Server	Rendah	Tinggi	Sedang
Alerting	Minimal (perlu script eksternal)	Sangat Canggih	Canggih (via Alertmanager)
Visualisasi	Grafik HTML sederhana	Dashboard interaktif bawaan	Biasanya dengan Grafana
Harga	Gratis (Open Source)	Gratis (Open Source)	Gratis (Open Source)
Kurva Belajar	Cepat	Lambat	Sedang

Tips & Trik Mengoptimalkan MRTG Kamu¶

Agar MRTG-mu berjalan maksimal dan memberikan informasi yang paling bermanfaat, ada beberapa tips yang bisa kamu terapkan:

1. Gunakan Community String yang Kuat: Jangan pernah gunakan public untuk community string SNMP-mu. Buatlah kombinasi acak yang kuat untuk mencegah akses tidak sah ke perangkatmu. Ini adalah praktik keamanan dasar yang penting.
2. Monitor Interface yang Penting Saja: Jika routermmu punya 24 port tapi hanya 5 yang dipakai, cukup monitor 5 port itu saja. Ini akan menghemat sumber daya server MRTG dan menjaga file .rrd tetap ringkas.
3. Manfaatkan Target Kustom untuk Variabel Non-Trafik: Meskipun fokus MRTG di traffic, kamu bisa memonitor OID lain seperti CPU load, RAM usage, atau suhu perangkat jika perangkatmu mengekspos OID tersebut melalui SNMP. Kamu perlu mencari OID yang relevan dan menambahkannya secara manual ke file konfigurasi MRTG.
4. Atur Cron Job yang Tepat: Pastikan cron job untuk menjalankan MRTG diatur dengan benar dan berjalan setiap 5 menit. Jika interval terlalu jarang, data grafiknya tidak akan akurat. Jika terlalu sering, bisa membebani server MRTG dan perangkat yang dimonitor.
5. Pelajari Lebih Lanjut tentang RRDtool: Jika kamu ingin mengkustomisasi bagaimana data disimpan atau digabungkan, mendalami RRDtool akan sangat membantu. Kamu bisa mengubah storage interval atau consolidation function jika diperlukan.
6. Pertimbangkan Integrasi untuk Alerting: Jika kamu butuh alert ketika bandwidth mencapai ambang batas tertentu, kamu bisa membuat script wrapper untuk MRTG yang akan mengirim email atau SMS saat utilization melebihi batas. Script ini akan mem-parsing data dari MRTG atau RRDtool.
7. Sediakan Disk Space Cukup: Meskipun RRDtool efisien, data monitoring tetap akan bertambah seiring waktu. Pastikan server MRTG punya disk space yang cukup, terutama jika kamu memonitor banyak interface dalam jangka waktu yang sangat panjang.

Fakta Menarik Seputar MRTG¶

• MRTG diciptakan oleh Tobias Oetiker, seorang developer asal Swiss, sebagai bagian dari tesisnya di tahun 1995. Ia kemudian juga mengembangkan RRDtool yang kini menjadi tulang punggung MRTG.
• Sebagai salah satu tool monitoring jaringan open source tertua, MRTG telah menjadi inspirasi bagi banyak tool monitoring modern. Konsep time-series database dan grafik yang digunakannya menjadi fondasi banyak inovasi di bidang ini.
• Meskipun usianya sudah lebih dari dua dekade, MRTG masih terus dikembangkan dan di-maintain oleh komunitasnya. Ini menunjukkan betapa berharganya tool ini bagi banyak administrator jaringan di seluruh dunia.
• Sebelum adanya tool monitoring canggih dengan dashboard interaktif, MRTG adalah salah satu cara paling mudah dan efektif untuk memvisualisasikan data jaringan. Ia mempopulerkan ide grafik input/output bandwidth.

Jadi, apa yang dimaksud dengan MRTG dalam monitoring jaringan? Secara singkat, MRTG adalah Multi Router Traffic Grapher, sebuah tool open source yang digunakan untuk menghasilkan grafik lalu lintas data pada perangkat jaringan. Ia memanfaatkan SNMP untuk mengumpulkan data dan RRDtool untuk menyimpan serta memvisualisasikan data tersebut menjadi grafik HTML yang mudah dipahami. MRTG membantu kita melihat penggunaan bandwidth dari waktu ke waktu, mengidentifikasi bottleneck, merencanakan kapasitas, dan mempercepat troubleshooting.

Meskipun sederhana dan mungkin tidak se-komprehensif tool modern lainnya seperti Zabbix atau Prometheus, MRTG tetap menjadi pilihan yang sangat baik untuk kebutuhan dasar monitoring traffic karena kesederhanaan, efisiensi, dan sifatnya yang gratis. Bagi kamu yang baru belajar monitoring jaringan atau hanya butuh solusi ringan untuk melihat lalu lintas data, MRTG adalah titik awal yang fantastis! Ia adalah bukti bahwa tool lama yang solid masih punya tempat di dunia teknologi yang terus berkembang pesat.

Gimana, sekarang sudah lebih paham kan tentang MRTG? Atau mungkin kamu punya pengalaman lucu atau menarik saat menggunakan MRTG? Jangan ragu berbagi di kolom komentar di bawah ini, ya! Mari kita diskusikan lebih lanjut!
