Mengenal Lebih Dekat OHC: Apa Itu dan Keunggulannya? Yuk, Simak!

Table of Contents

Pernah dengar istilah OHC saat ngobrolin mesin mobil atau motor? Atau mungkin pas baca spesifikasi kendaraan baru? Nah, OHC itu singkatan dari Overhead Camshaft, salah satu desain mesin pembakaran internal yang paling umum dan banyak dipakai di kendaraan modern kita. Secara sederhana, OHC ini mengacu pada posisi camshaft, alias poros nok, yang letaknya berada di atas kepala silinder (cylinder head), tepat di atas katup-katup (klep) mesin. Desain ini dirancang untuk mengoptimalkan kinerja dan efisiensi mesin, menggantikan desain lama yang dikenal sebagai OHV (Overhead Valve) atau mesin pushrod. Jadi, OHC ini bukan cuma sekadar nama keren, tapi adalah kunci performa mesin yang kita nikmati sehari-hari.

Image just for illustration

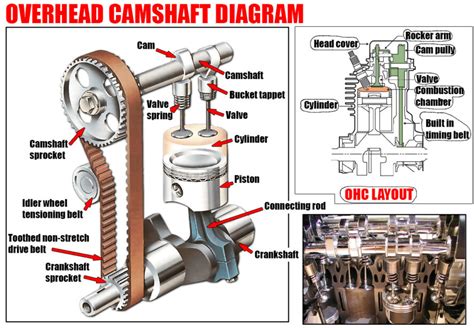

Bagaimana OHC Bekerja? Mekanisme di Balik Buka-Tutup Katup¶

Untuk memahami OHC, kita perlu tahu dulu fungsi camshaft. Camshaft ini ibarat otak yang mengatur kapan dan seberapa lama katup intake (masuk) dan katup exhaust (buang) membuka dan menutup. Kenapa ini penting? Karena proses pembakaran di dalam silinder sangat bergantung pada timing yang presisi untuk memasukkan campuran udara-bahan bakar dan membuang gas sisa pembakaran. Pada desain OHC, camshaft ini diletakkan langsung di atas katup-katup. Dengan posisi ini, camshaft bisa langsung menggerakkan katup, baik secara langsung melalui tappet (lifter) atau melalui perantara rocker arm.

Gerakan putar camshaft ini didapatkan dari putaran crankshaft (poros engkol) melalui sebuah timing chain (rantai timing) atau timing belt (sabuk timing). Rantai atau sabuk ini memastikan bahwa putaran camshaft dan crankshaft sinkron dengan sangat akurat, sehingga katup-katup membuka dan menutup pada waktu yang tepat sesuai dengan posisi piston. Desain yang lebih ringkas ini mengurangi jumlah komponen bergerak dibandingkan sistem OHV, yang perlu batang pendorong (pushrod) panjang dan rocker arm untuk menggerakkan katup dari camshaft yang letaknya di bawah. Pengurangan komponen ini berarti gesekan lebih sedikit, inersia lebih rendah, dan presisi yang lebih baik.

Jenis-Jenis OHC: SOHC vs. DOHC¶

Dalam dunia OHC, ada dua varian utama yang sering kita dengar: SOHC dan DOHC. Keduanya punya karakteristik dan keunggulannya masing-masing.

SOHC (Single Overhead Camshaft)¶

SOHC berarti satu camshaft tunggal yang diletakkan di atas kepala silinder. Camshaft ini bertugas menggerakkan semua katup, baik katup intake maupun katup exhaust, untuk setiap silinder. Biasanya, camshaft pada mesin SOHC akan mengoperasikan katup intake dan exhaust melalui perantara rocker arm. Desain SOHC ini relatif lebih sederhana dibandingkan DOHC. Karena hanya ada satu camshaft per kepala silinder (atau per bank silinder pada mesin V), bobot kepala silinder bisa lebih ringan dan biaya produksinya pun cenderung lebih rendah.

Mesin SOHC umumnya ditemukan pada kendaraan-kendaraan yang mengutamakan keandalan, efisiensi bahan bakar, dan torsi yang baik pada putaran mesin rendah hingga menengah. Contohnya banyak motor bebek, skuter, atau mobil keluarga dengan kapasitas mesin tidak terlalu besar. Meskipun hanya satu camshaft, mesin SOHC modern bisa memiliki dua atau bahkan tiga katup per silinder, di mana satu camshaft tetap mampu menggerakkan semuanya melalui mekanisme rocker arm yang lebih kompleks. Keunggulan utamanya adalah biaya produksi yang lebih murah dan perawatan yang lebih sederhana.

DOHC (Double Overhead Camshaft)¶

DOHC berarti dua camshaft per kepala silinder (atau per bank silinder pada mesin V). Pada mesin DOHC, satu camshaft secara khusus didedikasikan untuk menggerakkan katup intake, dan camshaft lainnya khusus untuk menggerakkan katup exhaust. Posisi camshaft ini juga berada di atas kepala silinder, langsung di atas katup-katup masing-masing. Dengan adanya dua camshaft yang terpisah, mesin DOHC memungkinkan kontrol yang lebih independen terhadap timing pembukaan katup intake dan exhaust. Hal ini membuka peluang besar untuk mengoptimalkan aliran udara dan gas buang di dalam silinder.

Image just for illustration

Mesin DOHC seringkali dipadukan dengan konfigurasi empat katup per silinder (dua katup intake dan dua katup exhaust), yang dikenal sebagai “multivalve”. Konfigurasi ini memungkinkan aliran udara yang jauh lebih baik masuk ke dalam silinder, meningkatkan efisiensi volumetrik dan kemampuan mesin untuk menghasilkan tenaga lebih besar pada putaran tinggi. Karena kontrol katup yang lebih presisi, DOHC sering menjadi pilihan untuk mesin performa tinggi, mobil sport, atau kendaraan mewah. Desain DOHC juga menjadi fondasi bagi teknologi Variable Valve Timing (VVT) modern, yang akan kita bahas nanti.

Perbandingan SOHC vs. DOHC¶

Untuk memudahkan pemahaman, mari kita lihat perbandingan antara SOHC dan DOHC dalam bentuk tabel sederhana:

Fitur Penting	SOHC (Single Overhead Camshaft)	DOHC (Double Overhead Camshaft)
Jumlah Camshaft	1 per kepala silinder	2 per kepala silinder
Kontrol Katup	1 camshaft mengontrol intake dan exhaust (via rocker arm)	1 camshaft untuk intake, 1 untuk exhaust (langsung/minimal rocker arm)
Kompleksitas Desain	Lebih sederhana, lebih sedikit komponen	Lebih kompleks, lebih banyak komponen
Bobot Kepala Silinder	Cenderung lebih ringan	Cenderung lebih berat
Biaya Produksi	Lebih rendah	Lebih tinggi
Performa RPM Tinggi	Cukup baik, tapi DOHC sering lebih unggul	Sangat baik, ideal untuk performa tinggi
Efisiensi Bahan Bakar	Baik, terutama di RPM rendah-menengah	Sangat baik, terutama dengan VVT
Potensi Variable Valve Timing	Terbatas	Sangat mungkin dan umum digunakan
Aplikasi Umum	Mobil entry-level, motor umum, efisiensi	Mobil performa, motor sport, mesin premium

Sejarah dan Evolusi OHC: Lonjakan Performa Mesin¶

Sebelum OHC menjadi populer, desain mesin yang umum adalah OHV (Overhead Valve), atau sering disebut mesin pushrod. Pada desain OHV, camshaft terletak di dalam blok mesin, jauh di bawah kepala silinder. Untuk menggerakkan katup, camshaft ini menggunakan lifter yang terhubung ke pushrod panjang, kemudian pushrod menggerakkan rocker arm yang akhirnya menekan katup. Desain ini sederhana dan kuat, namun memiliki beberapa kelemahan. Batang pendorong yang panjang dan komponen bergerak yang banyak menambah inersia ke mekanisme katup.

Inersia yang tinggi ini membatasi putaran mesin (RPM) yang bisa dicapai secara aman. Pada RPM tinggi, komponen bisa “terbang” atau terlambat merespons, mengakibatkan valve float (katup tidak menutup sempurna) atau bahkan kerusakan. Dengan OHC, camshaft langsung berada di atas katup, menghilangkan kebutuhan akan pushrod. Ini secara signifikan mengurangi jumlah komponen bergerak dan massa inersia pada mekanisme katup. Hasilnya? Mesin OHC bisa berputar pada RPM yang jauh lebih tinggi dengan stabil dan presisi, menghasilkan tenaga yang lebih besar.

Desain OHC pertama kali muncul di awal abad ke-20, namun mulai populer secara luas di mobil dan motor pada pertengahan abad ke-20. Perusahaan seperti Alfa Romeo dan Fiat menjadi pelopor dalam penggunaan DOHC di kendaraan produksi massal. Popularitas OHC semakin meningkat seiring dengan permintaan akan mesin yang lebih bertenaga, efisien, dan ramah lingkungan. Kini, hampir semua mobil dan motor yang dijual di pasaran menggunakan desain OHC, baik SOHC maupun DOHC, karena keunggulannya yang tak terbantahkan dalam performa dan efisiensi.

Keunggulan Mesin Berteknologi OHC¶

Ada beberapa alasan mengapa OHC menjadi pilihan utama dalam desain mesin modern:

1. Peningkatan Efisiensi Volumetrik: Dengan posisi camshaft yang optimal dan kemampuan untuk memiliki lebih banyak katup per silinder (terutama DOHC), OHC memungkinkan aliran udara dan gas buang yang lebih baik ke dan dari silinder. Ini berarti mesin bisa “bernafas” lebih lega, menghasilkan pembakaran yang lebih efisien dan tenaga yang lebih besar.
2. Kemampuan RPM Tinggi: Seperti yang sudah dibahas, pengurangan inersia pada mekanisme katup memungkinkan mesin OHC berputar pada RPM yang jauh lebih tinggi tanpa risiko valve float. Ini krusial untuk mesin performa tinggi yang butuh tenaga puncak pada putaran mesin tinggi.
3. Desain Kepala Silinder yang Kompak: Meskipun DOHC menambahkan satu camshaft, secara keseluruhan desain kepala silinder OHC (terutama tanpa pushrod panjang) bisa menjadi lebih kompak. Hal ini membantu dalam desain ruang mesin yang lebih efisien dan fleksibel.
4. Efisiensi Bahan Bakar yang Lebih Baik: Dengan kontrol katup yang lebih presisi, terutama pada DOHC yang dipadukan dengan teknologi VVT, mesin bisa dioptimalkan untuk efisiensi bahan bakar pada berbagai kondisi berkendara. Katup bisa dibuka dan ditutup pada waktu yang paling ideal untuk setiap RPM dan beban mesin.
5. Pengurangan Emisi: Pembakaran yang lebih efisien berkat kontrol katup yang lebih baik juga berkontribusi pada pengurangan emisi gas buang. Ini penting untuk memenuhi standar emisi yang semakin ketat di seluruh dunia.
6. Memudahkan Integrasi Teknologi Lain: Desain OHC sangat cocok untuk diintegrasikan dengan teknologi modern seperti Variable Valve Timing (VVT) dan Variable Valve Lift (VVL). Teknologi ini memungkinkan pengaturan timing dan lift katup secara dinamis, meningkatkan performa dan efisiensi di seluruh rentang RPM.

Kekurangan dan Kompleksitas Mesin OHC¶

Meskipun banyak keunggulannya, mesin OHC juga memiliki beberapa kompleksitas dan potensi kekurangan:

1. Desain Lebih Kompleks: Terutama DOHC, dengan dua camshaft dan potensi lebih banyak katup per silinder, desain kepala silinder menjadi lebih rumit. Ini berarti lebih banyak komponen dan proses manufaktur yang lebih presisi.
2. Biaya Produksi Lebih Tinggi: Karena kompleksitas dan komponen yang lebih banyak, biaya produksi mesin OHC, terutama DOHC, cenderung lebih tinggi dibandingkan mesin OHV yang lebih sederhana.
3. Perawatan Lebih Rumit dan Mahal: Penggantian timing belt atau timing chain pada mesin OHC adalah prosedur yang lebih kompleks dan mahal. Jika putus atau melar, bisa menyebabkan kerusakan fatal pada mesin (katup bertabrakan dengan piston), yang dikenal sebagai interference engine. Penyetelan celah katup juga bisa lebih rumit tergantung desainnya (direct-acting tappet vs. rocker arm).
4. Bobot Lebih Berat di Bagian Atas Mesin: Meskipun secara keseluruhan bisa lebih kompak, kepala silinder mesin DOHC dengan dua camshaft bisa menjadi lebih berat dibandingkan kepala silinder SOHC atau OHV. Ini bisa sedikit memengaruhi pusat gravitasi kendaraan, meskipun dampaknya minor.

Komponen Kunci Sistem OHC¶

Untuk memberikan gambaran yang lebih jelas, mari kita bedah beberapa komponen utama yang bekerja sama dalam sistem OHC:

• Camshaft (Poros Nok): Ini adalah jantung dari sistem. Camshaft memiliki “nok” (lobes) yang menonjol, dan saat camshaft berputar, nok-nok ini menekan lifter atau rocker arm untuk membuka katup. Jumlah camshaft akan menentukan apakah itu SOHC atau DOHC.
• Katup (Valve): Ada katup intake (untuk memasukkan campuran udara-bahan bakar) dan katup exhaust (untuk mengeluarkan gas buang). Katup-katup ini adalah pintu gerbang silinder.
• Pegas Katup (Valve Spring): Setelah katup ditekan terbuka oleh camshaft, pegas katup ini bertugas mengembalikan katup ke posisi tertutup rapat, memastikan tidak ada kebocoran kompresi.
• Lifter/Tappet (Penganjal/Penumbuk): Ini adalah komponen kecil berbentuk silinder yang berada di antara nok camshaft dan batang katup (atau rocker arm). Mereka mentransfer gerakan dari camshaft ke katup. Ada yang model hidrolik (tidak perlu setel celah) dan mekanis (perlu setel celah).
• Rocker Arm (Lengan Ayun): Pada beberapa desain OHC (terutama SOHC dan beberapa DOHC), rocker arm digunakan sebagai perantara antara camshaft dan batang katup. Mereka mengayun untuk menekan katup.
• Timing Chain/Belt (Rantai/Sabuk Timing): Ini adalah komponen vital yang menghubungkan crankshaft (poros engkol) ke camshaft (atau camshafts). Fungsinya adalah menjaga sinkronisasi putaran antara keduanya, memastikan katup membuka dan menutup pada waktu yang tepat relatif terhadap posisi piston. Rantai timing umumnya lebih awet, sementara sabuk timing perlu diganti secara berkala.
• Crankshaft (Poros Engkol): Meskipun bukan bagian langsung dari kepala silinder, crankshaft adalah sumber tenaga putar utama yang kemudian ditransfer ke camshaft melalui timing chain/belt.

Image just for illustration

Tips Perawatan Mesin OHC¶

Agar mesin OHC kamu tetap awet dan performanya maksimal, ada beberapa hal yang perlu diperhatikan:

1. Ganti Oli Secara Teratur: Pelumasan yang baik sangat krusial untuk camshaft, lifter, dan seluruh mekanisme katup. Pastikan menggunakan oli yang direkomendasikan pabrikan dan ganti sesuai jadwal. Oli kotor atau level rendah bisa menyebabkan keausan dini pada komponen camshaft dan lifter.
2. Perhatikan Penggantian Timing Belt (Jika Ada): Jika mesinmu menggunakan timing belt, pastikan untuk menggantinya sesuai rekomendasi pabrikan (biasanya setiap 60.000 - 100.000 km, tergantung model). Abaikan ini bisa berakibat fatal jika sabuk putus di jalan.
3. Cek Kondisi Timing Chain (Jika Ada): Meskipun timing chain lebih awet dari belt, mereka juga bisa melar atau mengalami masalah tensioner. Jika ada suara berisik dari area timing (biasanya seperti gemericik rantai), segera periksakan.
4. Periksa Celah Katup (Jika Diperlukan): Beberapa mesin OHC, terutama yang pakai tappet mekanis atau rocker arm tertentu, butuh penyetelan celah katup secara berkala. Celah yang tidak tepat bisa menyebabkan performa menurun atau bahkan kerusakan katup.
5. Gunakan Suku Cadang Original/Berkualitas: Saat mengganti komponen seperti timing belt, tensioner, atau bearing, gunakan suku cadang yang berkualitas baik atau original. Ini demi keandalan jangka panjang.

OHC di Kendaraan Modern: Selalu Berevolusi¶

Saat ini, hampir semua mesin mobil dan motor baru yang diproduksi massal menggunakan teknologi OHC. DOHC dengan empat katup per silinder (atau lebih) telah menjadi standar emas untuk performa dan efisiensi. Salah satu inovasi terbesar yang dipadukan dengan OHC adalah Variable Valve Timing (VVT), seperti VVT-i pada Toyota, i-VTEC pada Honda, Vanos pada BMW, atau Dual CVVT pada Hyundai/Kia.

VVT memungkinkan timing pembukaan dan penutupan katup untuk disesuaikan secara dinamis tergantung pada kondisi mesin (RPM, beban, suhu). Pada putaran rendah, timing katup bisa diatur untuk menghasilkan torsi maksimal dan efisiensi bahan bakar. Pada putaran tinggi, timing bisa diubah untuk memaksimalkan tenaga kuda. DOHC sangat ideal untuk VVT karena memungkinkan kontrol timing katup intake dan exhaust secara terpisah, memberikan fleksibilitas yang lebih besar dalam mengoptimalkan aliran gas di dalam silinder. Inovasi ini terus membuat mesin OHC semakin efisien, bertenaga, dan ramah lingkungan.

Fakta Menarik Seputar OHC¶

• Bukan Cuma Jumlah Katup: Banyak yang mengira DOHC otomatis berarti 4 katup per silinder. Sebenarnya tidak selalu. DOHC hanya menunjukkan jumlah camshaft. Meski umumnya 4 katup per silinder, ada juga DOHC dengan 3 atau bahkan 2 katup per silinder, meski sangat jarang. Sebaliknya, SOHC juga bisa punya 3 atau 4 katup per silinder, meskipun lebih kompleks implementasinya.
• Suara Mesin yang Berbeda: Mesin OHC, terutama DOHC, seringkali memiliki suara mesin yang lebih “halus” dan “berkarakter” pada putaran tinggi dibandingkan mesin OHV. Ini karena mekanisme katupnya yang lebih ringan dan presisi.
• Desain Lintas Balap: Teknologi OHC, khususnya DOHC, telah lama menjadi tulang punggung di dunia balap otomotif dan motor. Kemampuannya mencapai RPM tinggi dan menghasilkan tenaga besar menjadikannya pilihan utama untuk performa kompetitif.
• Perdebatan SOHC vs. DOHC: Sampai sekarang, masih ada perdebatan di kalangan penggemar otomotif tentang mana yang lebih baik antara SOHC dan DOHC. Jawabannya selalu tergantung pada aplikasi dan tujuan desain mesin. Untuk efisiensi dan keandalan harian, SOHC bisa jadi pilihan tepat. Untuk performa puncak, DOHC adalah juaranya.

Kesimpulan: OHC Adalah Evolusi Penting¶

Jadi, OHC atau Overhead Camshaft adalah desain fundamental dalam mesin pembakaran internal modern yang menempatkan camshaft di atas kepala silinder. Baik itu SOHC dengan satu camshaft atau DOHC dengan dua camshaft, teknologi ini telah merevolusi cara mesin kita bekerja. Dengan OHC, kita mendapatkan mesin yang lebih bertenaga, lebih efisien, mampu berputar pada RPM tinggi, dan lebih responsif terhadap teknologi modern seperti variable valve timing. Ini adalah salah satu inovasi kunci yang memungkinkan kendaraan kita menjadi seefisien dan sebertenaga seperti sekarang. Memahami OHC berarti memahami salah satu pilar utama di balik performa kendaraan kita.

Bagaimana menurut kalian? Apakah ada hal lain yang ingin kalian ketahui tentang OHC atau teknologi mesin lainnya? Jangan ragu untuk berbagi pengalaman atau pertanyaan di kolom komentar di bawah ini ya!
