Ladder Diagram di CX Programmer: Panduan Lengkap untuk Pemula!

Updated: • 0 • min read
Table of Contents

Pernah dengar istilah Ladder Diagram (LD) dalam dunia otomatisasi industri? Kalau kamu berkecimpung di bidang PLC (Programmable Logic Controller), pasti sudah tidak asing lagi. Ladder Diagram adalah salah satu bahasa pemrograman PLC yang paling populer dan banyak digunakan, terutama di lingkungan industri manufaktur. Bahasa ini dirancang agar mudah dipahami oleh teknisi yang terbiasa dengan diagram sirkuit kontrol relay listrik konvensional.

Ladder Diagram ini disebut “tangga” karena bentuknya yang menyerupai tangga, lengkap dengan dua “rel” vertikal sebagai sumber daya dan “anak tangga” horizontal yang berisi logika kontrol. Setiap anak tangga mewakili sebuah baris instruksi logika yang akan dieksekusi oleh PLC. Nah, dalam ekosistem Omron, semua logika “tangga” ini diimplementasikan menggunakan perangkat lunak bernama CX-Programmer.

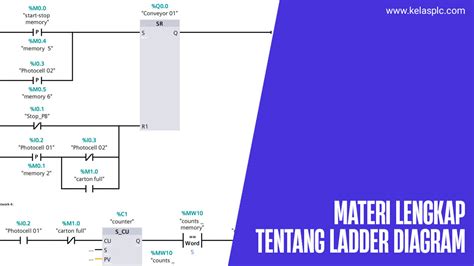

Pengertian Ladder Diagram PLC
Image just for illustration

CX-Programmer: Jembatan Menuju Otomatisasi Omron

CX-Programmer adalah salah satu bagian dari Omron CX-One, sebuah software suite terintegrasi untuk mendesain, mengonfigurasi, dan memprogram perangkat otomatisasi Omron. Bisa dibilang, CX-Programmer ini adalah Integrated Development Environment (IDE) utama untuk semua PLC Omron, mulai dari seri kecil seperti CP1E sampai seri besar seperti CJ2M atau NJ. Dengan CX-Programmer, kita bisa menulis program Ladder Diagram, mengunggahnya ke PLC, memantau status program secara real-time, bahkan melakukan troubleshooting jika ada masalah.

Kenapa Ladder Diagram Begitu Populer di CX-Programmer?

Alasan utamanya adalah kemudahan visualisasinya. Bagi orang yang terbiasa dengan diagram kontrol listrik, membaca Ladder Diagram itu seperti membaca skema listrik. Setiap kontak dan koil merepresentasikan komponen fisik seperti tombol, sensor, atau motor starter. Ini membuat proses perancangan, pemahaman, dan debugging menjadi jauh lebih intuitif dibandingkan bahasa pemrograman berbasis teks lainnya.

Komponen Dasar Ladder Diagram

Untuk bisa memahami Ladder Diagram, kita harus tahu dulu komponen-komponen dasarnya. Ini ibarat mempelajari huruf dan kata sebelum bisa membaca sebuah kalimat. Di CX-Programmer, semua komponen ini direpresentasikan dengan simbol grafis yang mudah dikenali.

Kontak (Contacts)

Kontak adalah elemen input dalam Ladder Diagram. Mereka merepresentasikan kondisi dari suatu input fisik (misalnya tombol tekan, sensor) atau internal relay (bit memori).

  • Normally Open (NO) Contact | Kontak Normally Open (NO):

    • Simbolnya mirip dua garis vertikal sejajar.
    • Kontak ini akan “menutup” (mengalirkan daya/logika) ketika kondisinya TRUE (misalnya, tombol ditekan atau sensor mendeteksi sesuatu).
    • Dalam keadaan normal (tidak aktif), kontak ini terbuka.
    • Contoh: Tombol Start, Sensor Proximity.

  • Normally Closed (NC) Contact | Kontak Normally Closed (NC):

    • Simbolnya mirip dua garis vertikal sejajar dengan garis miring memotongnya.
    • Kontak ini akan “membuka” (memutus daya/logika) ketika kondisinya TRUE.
    • Dalam keadaan normal (tidak aktif), kontak ini tertutup.
    • Contoh: Tombol Stop darurat, Limit Switch yang aktif saat tidak ada benda.

Coil (Output)

Koil adalah elemen output dalam Ladder Diagram. Mereka merepresentasikan aktivasi dari suatu output fisik (misalnya lampu, motor) atau internal relay.

  • Output Coil | Koil Output:
    • Simbolnya berupa kurung buka dan tutup ( ).
    • Koil ini akan aktif (menerima daya/logika) ketika logika di sepanjang anak tangganya TRUE.
    • Ketika aktif, koil ini akan mengaktifkan output fisik yang terkait atau mengubah status internal relay.
    • Contoh: Mengaktifkan lampu indikator, menyalakan motor, mengeset bit memori.

Relay Internal (Internal Memory Bits)

Selain input dan output fisik, PLC juga punya memori internal yang bisa kita gunakan sebagai “relay” virtual. Memori ini berguna untuk menyimpan kondisi sementara atau menciptakan logika yang kompleks tanpa perlu output fisik. Dalam Omron CX-Programmer, alamat memori internal sering menggunakan awalan W (Work Area) atau H (Holding Area). Mereka bekerja persis seperti output coil dan input contact, namun hanya di dalam memori PLC.

Timer (TIM) dan Counter (CNT)

Dua instruksi ini sangat penting dalam otomatisasi untuk mengontrol urutan waktu dan menghitung kejadian.

  • Timer (TIM):

    • Digunakan untuk menunda atau mengatur durasi suatu aksi.
    • Di CX-Programmer ada berbagai jenis timer, seperti TIM (On-delay Timer), TIMH (High-speed On-delay Timer).
    • Ketika input ke timer aktif selama waktu yang ditentukan, timer akan mengaktifkan bit internalnya, yang kemudian bisa digunakan sebagai input untuk logika lain.

  • Counter (CNT):

    • Digunakan untuk menghitung berapa kali suatu event terjadi.
    • Di CX-Programmer ada CNT (Up-Counter) dan CNTD (Down-Counter).
    • Setiap kali input ke counter mendeteksi perubahan (misalnya dari OFF ke ON), counter akan menghitung satu kali. Ketika jumlah hitungan mencapai nilai yang ditentukan, counter akan mengaktifkan bit internalnya.

Instruksi Khusus (Special Instructions)

Selain dasar-dasar di atas, Ladder Diagram di CX-Programmer juga punya segudang instruksi khusus untuk fungsi yang lebih kompleks:

  • MOVE: Memindahkan nilai dari satu lokasi memori ke lokasi lain.
  • COMPARE: Membandingkan dua nilai (misal: lebih besar, lebih kecil, sama dengan).
  • ARITHMETIC: Melakukan operasi matematika (tambah, kurang, kali, bagi).
  • PID: Untuk kontroler PID dalam aplikasi kontrol proses.
  • Dan masih banyak lagi instruksi untuk manipulasi data, komunikasi serial, atau fungsi spesifik lainnya.

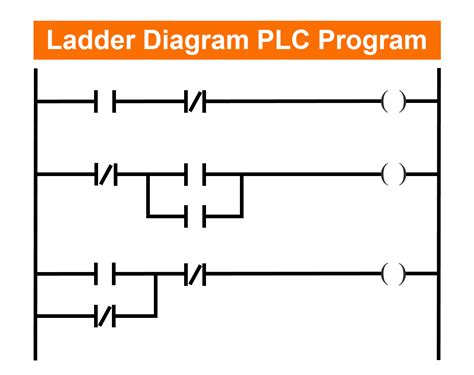

Komponen Dasar Ladder Diagram PLC
Image just for illustration

Struktur Ladder Diagram: Anak Tangga Logika

Struktur Ladder Diagram sangatlah sederhana, namun sangat kuat. Seperti namanya, ia terdiri dari dua “rel” vertikal yang mewakili sumber daya (logika ON) dan serangkaian “anak tangga” horizontal yang berisi instruksi-instruksi.

  • Power Rails (Rel Daya):

    • Dua garis vertikal di sisi kiri dan kanan diagram.
    • Rel kiri biasanya dianggap sebagai “sumber daya” (ON/TRUE), dan rel kanan sebagai “netral” atau “return”.
    • Logika mengalir dari kiri ke kanan.

  • Rungs (Anak Tangga):

    • Setiap baris horizontal antara dua rel.
    • Setiap anak tangga adalah sebuah “sirkuit” logika independen.
    • Sebuah anak tangga dianggap “TRUE” (atau “daya mengalir”) jika semua kontak di sisi kiri koilnya menghasilkan kondisi TRUE.
    • Hanya ada satu koil output di ujung kanan setiap anak tangga (kecuali instruksi yang memiliki lebih dari satu output seperti instruksi set/reset).

Program PLC akan mengeksekusi anak tangga satu per satu, dari atas ke bawah, dan dari kiri ke kanan dalam setiap anak tangga. Proses ini diulang terus-menerus dalam siklus yang sangat cepat, disebut scan cycle PLC.

Bagaimana Ladder Diagram Bekerja di CX-Programmer dan PLC

Ketika kamu menulis program Ladder Diagram di CX-Programmer dan mengunggahnya ke PLC, PLC akan mulai menjalankannya dalam sebuah siklus yang berulang dan cepat. Siklus ini biasanya terdiri dari tiga fase utama:

  1. Baca Input (Input Scan): PLC akan membaca status semua input fisiknya (misalnya, apakah tombol Start ditekan? Apakah sensor melihat objek?). Status ini disimpan di dalam memori PLC.
  2. Eksekusi Logika (Program Scan): PLC akan mengeksekusi program Ladder Diagram dari anak tangga pertama hingga terakhir. Dalam setiap anak tangga, PLC akan mengevaluasi kondisi kontak di sisi kiri, berdasarkan status input yang baru saja dibaca atau status internal relay sebelumnya. Jika kondisi di sepanjang anak tangga menghasilkan TRUE, koil output yang terkait akan diaktifkan atau dinonaktifkan di memori PLC.
  3. Update Output (Output Scan): Setelah semua anak tangga dieksekusi, PLC akan memperbarui status output fisiknya berdasarkan status koil di memori. Misalnya, jika koil lampu diaktifkan di memori, PLC akan menyalakan lampu fisik.

Siklus ini berulang terus-menerus, seringkali dalam hitungan milidetik. Kecepatan ini yang memungkinkan PLC merespons perubahan di lapangan secara real-time. CX-Programmer juga menyediakan fitur simulasi dan online monitoring yang memungkinkan kamu melihat bagaimana logika mengalir di dalam Ladder Diagram secara langsung saat PLC sedang berjalan, sangat membantu untuk debugging.

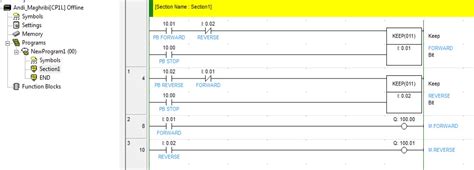

Simulasi Ladder Diagram CX Programmer
Image just for illustration

Kelebihan Menggunakan Ladder Diagram

Ada beberapa alasan kuat mengapa Ladder Diagram tetap menjadi bahasa pemrograman yang dominan di industri:

  • Visual dan Intuitif: Seperti yang sudah dibahas, bentuknya yang mirip sirkuit listrik membuat teknisi yang familiar dengan listrik mudah memahaminya. Ini mengurangi kurva pembelajaran secara signifikan.
  • Mudah untuk Troubleshooting: Karena representasi visualnya, melacak aliran logika dan menemukan kesalahan (misalnya, di mana sirkuit terputus) menjadi lebih mudah. Fitur online monitoring di CX-Programmer memungkinkan kita melihat power flow secara langsung.
  • Standar Industri: Ladder Diagram sudah menjadi standar de facto untuk pemrograman PLC selama puluhan tahun. Banyak teknisi dan insinyur di industri sudah sangat familiar dengannya.
  • Sangat Cocok untuk Kontrol Diskrit: Untuk aplikasi kontrol ON/OFF, sekuensial sederhana, dan interlock, Ladder Diagram adalah pilihan yang sangat efisien dan mudah diimplementasikan.

Keterbatasan Ladder Diagram

Meskipun kuat, Ladder Diagram juga memiliki keterbatasan:

  • Kurang Efisien untuk Algoritma Kompleks: Untuk perhitungan matematika yang rumit, manipulasi string, atau algoritma kontrol yang kompleks, Ladder Diagram bisa menjadi sangat panjang dan sulit dibaca.
  • Manajemen Data Terbatas: Untuk aplikasi yang melibatkan pengelolaan data dalam jumlah besar atau struktur data yang kompleks, Ladder Diagram kurang ideal dibandingkan bahasa seperti Structured Text.
  • Tidak Ideal untuk Fungsi Lanjutan: Meskipun CX-Programmer menyediakan banyak instruksi khusus, membangun logika jaringan komunikasi atau antarmuka yang kompleks dengan Ladder bisa menjadi tantangan.

Tips Mempelajari Ladder Diagram di CX-Programmer

Tertarik untuk mendalami Ladder Diagram di CX-Programmer? Berikut beberapa tips yang bisa membantu:

  1. Pahami Dasar Logika Boolean: Ladder Diagram pada intinya adalah implementasi dari logika Boolean (AND, OR, NOT). Memahami bagaimana logika ini bekerja akan sangat membantu.
  2. Mulai dari Proyek Sederhana: Jangan langsung membuat program robot yang kompleks. Mulai dari yang paling sederhana, seperti menyalakan lampu dengan satu tombol, lalu tambahkan timer, counter, dan interlock.
  3. Manfaatkan Fitur Simulasi CX-Programmer: CX-Programmer punya simulator PLC bawaan. Gunakan ini untuk menguji programmu tanpa perlu PLC fisik. Ini adalah cara terbaik untuk belajar dan bereksperimen.
  4. Baca Dokumentasi Omron: Omron menyediakan manual instruksi dan panduan pemrograman yang sangat lengkap. Ini adalah sumber daya terbaik untuk memahami setiap instruksi dan cara penggunaannya.
  5. Praktik, Praktik, Praktik: Tidak ada cara lain yang lebih efektif selain praktik langsung. Buat program, coba simulasikan, ubah, dan perbaiki. Kesalahan adalah bagian dari proses belajar.
  6. Pahami Addressing: Di Omron CX-Programmer, memahami sistem pengalamatan I/O (Input/Output) dan memori (misalnya, 0.00 untuk input pertama, 100.00 untuk output pertama, W0.00 untuk bit memori internal) adalah kunci.

Fakta Menarik Seputar Ladder Diagram

  • Asal-usulnya: Ladder Diagram awalnya dikembangkan sebagai cara untuk mendokumentasikan desain sirkuit kontrol relay. Ketika PLC ditemukan, mereka membutuhkan cara untuk memprogramnya yang familiar bagi para insinyur listrik, dan Ladder Diagram adalah pilihan alami.
  • Standar Internasional: Ladder Diagram adalah salah satu dari lima bahasa pemrograman yang distandarisasi oleh IEC 61131-3, standar internasional untuk bahasa pemrograman PLC. Ini menunjukkan pengakuan global atas efektivitasnya.
  • Dominasi di Industri Manufaktur: Meskipun ada bahasa PLC lain seperti Structured Text (ST) atau Function Block Diagram (FBD), Ladder Diagram masih sangat dominan di lantai pabrik, terutama di aplikasi manufaktur dan pengemasan.

Contoh Sederhana: Start-Stop Motor dengan Ladder Diagram

Mari kita lihat contoh paling dasar: program untuk mengontrol motor dengan tombol Start dan tombol Stop.

Komponen yang Dibutuhkan:

  • Input:
    • I0.00 (atau alamat lain sesuai PLC): Tombol Start (Normally Open)
    • I0.01 (atau alamat lain sesuai PLC): Tombol Stop (Normally Closed)
  • Output:
    • Q100.00 (atau alamat lain): Koil Kontaktor Motor

Logika Ladder:

-----| I0.00 |----------| I0.01 |-----------( Q100.00 )---
     | Start |          | Stop  |           ( Motor Coil )
     -------------------| Q100.00 |-----------------------
                        | Motor Coil |

Penjelasan:

  1. Anak tangga pertama adalah logika utama.
  2. Ketika Tombol Start (I0.00) ditekan, kontaknya menutup.
  3. Karena Tombol Stop (I0.01) adalah NC, kontaknya selalu tertutup secara normal.
  4. Jika kedua kondisi ini TRUE (Start ditekan DAN Stop tidak ditekan), maka Koil Motor (Q100.00) akan aktif.
  5. Anak tangga kedua menunjukkan konsep “latching” atau penguncian. Ketika Koil Motor (Q100.00) aktif, kontak bantu (Q100.00) yang paralel dengan tombol Start juga akan menutup. Ini menjaga motor tetap ON bahkan setelah tombol Start dilepas.
  6. Untuk mematikan motor, tombol Stop (I0.01) ditekan. Karena ini NC, saat ditekan, kontaknya akan terbuka, memutus aliran logika ke Koil Motor, dan motor akan mati.

Ini adalah contoh sangat dasar, tetapi menunjukkan bagaimana kontak dan koil bekerja bersama dalam satu anak tangga logika untuk mencapai tujuan kontrol. Di CX-Programmer, kamu akan menyeret dan melepaskan simbol-simbol ini untuk membangun logika yang diinginkan.

Perbandingan Singkat dengan Bahasa PLC Lain

Meskipun Ladder Diagram sangat populer, ada beberapa bahasa pemrograman PLC lain yang diakonisasi oleh standar IEC 61131-3:

  • Structured Text (ST): Mirip dengan bahasa pemrograman tingkat tinggi seperti Pascal atau C. Sangat powerful untuk algoritma kompleks, perhitungan, dan manipulasi data.
  • Function Block Diagram (FBD): Menggunakan blok fungsi grafis untuk merepresentasikan operasi. Ideal untuk kontrol proses dan sistem yang modular.
  • Sequential Function Chart (SFC): Bahasa grafis untuk mengimplementasikan urutan langkah-demi-langkah (sequential control). Bagus untuk mengelola urutan proses yang kompleks.
  • Instruction List (IL): Bahasa pemrograman tingkat rendah yang mirip dengan assembly.

Setiap bahasa memiliki kelebihan dan kekurangannya. Namun, karena kemudahan visualisasi dan sejarahnya yang panjang di industri, Ladder Diagram tetap menjadi pilihan utama bagi banyak insinyur dan teknisi, terutama untuk aplikasi kontrol diskrit yang umum di manufaktur.

Pentingnya Praktik dan Debugging di CX-Programmer

Menguasai Ladder Diagram di CX-Programmer bukan hanya tentang menghafal simbol, tetapi juga tentang mengembangkan kemampuan problem-solving dan debugging. Fitur online monitoring di CX-Programmer adalah alat yang sangat berharga. Kamu bisa melihat status input dan output secara real-time, melihat aliran daya di setiap anak tangga, dan bahkan memodifikasi nilai memori atau output langsung untuk menguji skenario tertentu.

Jangan takut untuk melakukan kesalahan. Setiap kesalahan yang kamu perbaiki adalah pelajaran berharga. Semakin banyak kamu bereksperimen dan mencoba, semakin dalam pemahamanmu tentang bagaimana PLC memproses logika yang kamu buat.

Masa Depan Ladder Diagram

Meskipun teknologi terus berkembang dan bahasa pemrograman yang lebih canggih muncul, Ladder Diagram kemungkinan besar akan tetap relevan di industri. Alasannya sederhana: ia bekerja dengan baik untuk apa yang dibutuhkan oleh sebagian besar aplikasi PLC, yaitu kontrol logis dan sekuensial. Omron dan produsen PLC lainnya terus mengembangkan CX-Programmer dan PLC mereka untuk mendukung lebih banyak fitur dan instruksi, sehingga Ladder Diagram juga terus berevolusi untuk bisa menangani tugas-tugas yang semakin kompleks.

Jadi, jika kamu ingin terjun ke dunia otomatisasi dan kontrol industri, memahami Ladder Diagram di Omron CX-Programmer adalah langkah yang sangat tepat. Ini adalah fondasi yang kokoh untuk membangun karir di bidang ini.

Punya pengalaman menarik saat belajar Ladder Diagram di CX-Programmer? Atau ada pertanyaan lebih lanjut? Jangan ragu untuk berbagi di kolom komentar di bawah!
