Pernah dengar istilah “CT” saat ngobrolin soal trafo atau kelistrikan? Buat kamu yang mungkin sering penasaran, CT ini singkatan dari Current Transformer, atau dalam bahasa Indonesia kita sering sebut Trafo Arus. Nah, CT ini bukan sekadar aksesoris, lho, melainkan komponen yang super penting banget dalam sistem tenaga listrik, terutama yang melibatkan trafo daya besar.

Image just for illustration

Secara garis besar, CT ini punya tugas utama untuk mengubah arus listrik yang besar menjadi arus yang lebih kecil dan aman untuk diukur atau digunakan oleh perangkat proteksi. Bayangin aja, di trafo-trafo gardu induk, arusnya bisa ribuan Ampere! Mana mungkin kita colokin langsung ke multimeter biasa, kan? Nah, di sinilah CT berperan sebagai ‘penerjemah’ arus tersebut. Jadi, kalau ada yang tanya apa yang dimaksud CT pada trafo, jawabannya adalah sebuah trafo khusus yang dirancang untuk mengukur atau memantau arus yang mengalir di sisi primer trafo daya tanpa harus berurusan langsung dengan arus tinggi yang berbahaya.

Mengapa CT Penting Banget di Sistem Trafo?¶

Kamu mungkin bertanya, “Oke, fungsinya mengubah arus, tapi kenapa ini jadi sepenting itu?” Jawabannya ada di dua fungsi utamanya: pengukuran dan proteksi. Kedua fungsi ini krusial banget buat menjaga sistem kelistrikan tetap aman, efisien, dan bisa beroperasi dengan baik. Tanpa CT, kita bakal kesulitan banget memantau konsumsi listrik atau mendeteksi masalah di jaringan.

1. Fungsi Pengukuran Arus¶

Ini adalah salah satu peran paling fundamental dari CT. Dalam sebuah sistem tenaga listrik, kita perlu banget tahu berapa besar arus yang mengalir di berbagai titik, termasuk di sekitar trafo. Kenapa? Karena data arus ini penting untuk:
* Billing atau Penagihan Listrik: Bagaimana PLN bisa tahu berapa konsumsi listrik industri atau gedung besar kalau arusnya tidak terukur? CT bekerja sama dengan meter energi untuk mencatat penggunaan daya.
* Analisis Kinerja Sistem: Dengan memantau arus, operator bisa tahu apakah trafo beroperasi dalam batas aman, apakah ada beban berlebih, atau bahkan apakah ada ketidakseimbangan fase. Ini semua penting untuk menjaga reliability sistem.
* Monitoring Beban: CT membantu mengawasi berapa besar beban yang ditanggung oleh sebuah trafo. Jika beban terlalu tinggi, bisa menyebabkan overheating dan merusak trafo. Dengan CT, operator bisa mengambil tindakan pencegahan sebelum terjadi kerusakan serius.

Misalnya, sebuah trafo mungkin punya arus primer 1000 Ampere. CT dengan rasio 1000:5 akan mengubah arus 1000A itu menjadi hanya 5 Ampere di sisi sekundernya. Arus 5 Ampere ini lah yang kemudian masuk ke ammeter (pengukur arus) atau meteran energi, sehingga pengukuran bisa dilakukan dengan aman dan akurat. Ini ibarat pakai teropong untuk melihat objek jauh, kamu tidak perlu mendekat ke objeknya langsung.

2. Fungsi Proteksi Sistem Listrik¶

Selain pengukuran, fungsi proteksi ini bahkan lebih vital lagi. Sistem tenaga listrik itu punya risiko tinggi, mulai dari short circuit (hubung singkat), overcurrent (arus berlebih), sampai ground fault (gangguan tanah). Jika tidak segera ditangani, gangguan-gangguan ini bisa menyebabkan kerusakan parah pada peralatan mahal seperti trafo, bahkan bisa membahayakan jiwa manusia atau menyebabkan blackout skala besar.

Di sinilah CT berperan sebagai ‘mata’ bagi relay proteksi. Relay proteksi adalah perangkat pintar yang tugasnya mendeteksi kondisi abnormal di jaringan dan kemudian memerintahkan circuit breaker (pemutus sirkuit) untuk membuka, sehingga bagian yang bermasalah terisolasi dari sisa sistem.
* Deteksi Gangguan: CT terus-menerus memantau arus di jalur primer. Jika tiba-tiba ada peningkatan arus yang drastis (misalnya karena short circuit), CT akan mendeteksi perubahan ini dan mengirimkan sinyal arus yang proporsional ke relay proteksi.
* Mengaktifkan Proteksi: Relay yang menerima sinyal arus tinggi ini akan tahu bahwa ada gangguan. Dengan cepat, relay akan mengirimkan sinyal trip ke circuit breaker untuk membuka sirkuit, sehingga kerusakan tidak menyebar dan sistem bisa diselamatkan.
* Proteksi Diferensial: Ini adalah salah satu aplikasi canggih CT. Dalam proteksi diferensial trafo, beberapa CT dipasang di sisi primer dan sekunder trafo. Jika ada perbedaan arus yang signifikan antara kedua sisi (yang seharusnya sama setelah dikoreksi rasio), itu menandakan ada gangguan di dalam trafo itu sendiri. Relay diferensial akan langsung bekerja.

Bayangkan betapa berbahayanya jika tidak ada CT dan relay proteksi. Sebuah short circuit kecil bisa berujung pada ledakan atau kebakaran besar di gardu induk. Jadi, CT ini adalah pahlawan tanpa tanda jasa yang selalu siaga mengawasi kesehatan sistem kelistrikan kita.

Gimana Sih Cara Kerja CT Ini?¶

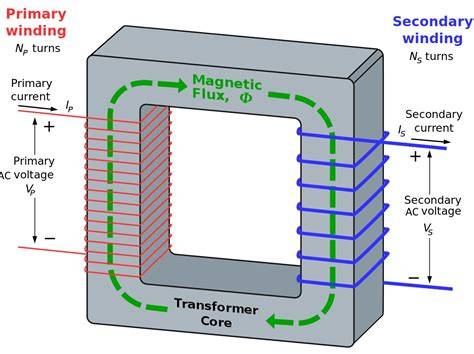

Prinsip kerja CT itu sebenarnya mirip-mirip dengan trafo daya biasa, tapi ada perbedaan kunci. Keduanya sama-sama menggunakan prinsip induksi elektromagnetik yang ditemukan oleh Faraday.
* Lilitan Primer: Pada CT, lilitan primer biasanya hanya terdiri dari satu atau beberapa lilitan saja, bahkan seringkali hanya berupa konduktor utama yang dilewatkan melalui inti CT (seperti kabel fasa yang kita pantau arusnya). Arus yang sangat besar mengalir di sini.
* Lilitan Sekunder: Lilitan sekunder ini punya banyak lilitan dan dihubungkan ke alat ukur (ammeter, meter energi) atau relay proteksi. Arus yang dihasilkan di lilitan sekunder ini jauh lebih kecil dari arus primer, biasanya 1 Ampere atau 5 Ampere.

Image just for illustration

Ketika arus mengalir melalui lilitan primer CT, ia menciptakan medan magnet di inti CT. Medan magnet ini kemudian menginduksi tegangan di lilitan sekunder, yang pada gilirannya menyebabkan arus mengalir di sirkuit sekunder. Yang paling penting adalah rasio transformasi antara arus primer dan sekunder ini sangat akurat dan konstan.

Rasio Transformasi CT¶

Setiap CT punya rasio transformasi yang jelas, misalnya 100/5A atau 1000/1A.
* 100/5A: Artinya, jika arus primer yang mengalir adalah 100 Ampere, maka arus di sisi sekunder yang dihasilkan adalah 5 Ampere.
* 1000/1A: Jika arus primer 1000 Ampere, maka arus sekunder 1 Ampere.

Rasio ini dipilih berdasarkan besarnya arus nominal di sirkuit primer dan kebutuhan arus input perangkat sekunder (meter atau relay). Misalnya, kalau kamu mau mengukur arus sampai 500 Ampere, kamu bisa pakai CT dengan rasio 600/5A, jadi saat arus 500A, meteranmu akan baca 4.16A.

Beban (Burden) CT¶

Ini juga penting! Burden atau beban CT adalah total impedansi (hambatan) dari sirkuit sekunder CT, termasuk kabel, terminal, dan perangkat yang terhubung (meter, relay). Burden ini biasanya dinyatakan dalam VA (Volt-Ampere) pada faktor daya tertentu.
* Pentingnya Burden: Setiap CT punya kapasitas burden maksimum yang bisa ditangani tanpa mengurangi akurasinya. Kalau burden yang terhubung ke CT terlalu besar (melebihi kapasitasnya), CT bisa jadi tidak akurat, bahkan bisa jenuh (saturasi) lebih cepat dari yang seharusnya. Ini tentu akan mengganggu pengukuran dan, yang lebih parah, bisa membuat proteksi tidak bekerja dengan baik.
* Tips: Selalu pastikan total burden dari perangkat yang terhubung ke CT tidak melebihi kapasitas burden nominal CT tersebut. Ini sering jadi masalah kalau instalasinya tidak direncanakan dengan baik.

Kelas Akurasi CT¶

Ada berbagai kelas akurasi untuk CT, tergantung pada tujuannya.
* Untuk Pengukuran (Metering Class): CT ini butuh akurasi sangat tinggi pada rentang arus normal. Contohnya kelas 0.2, 0.5, atau 1.0. Angka ini menunjukkan persentase error maksimum. Kelas 0.2 artinya errornya tidak lebih dari 0.2%. Untuk billing, tentu butuh akurasi yang sangat tinggi.
* Untuk Proteksi (Protection Class): CT ini lebih menekankan akurasi pada kondisi arus gangguan (arus tinggi) dan tidak boleh cepat jenuh. Contoh kelasnya 5P10, 10P20. Angka “5P” menunjukkan error 5% pada arus gangguan, dan “10” atau “20” menunjukkan berapa kali arus nominal CT bisa bertahan sebelum jenuh (misalnya 10 kali arus nominal). CT proteksi dirancang agar tidak jenuh sampai batas tertentu, sehingga relay proteksi punya waktu yang cukup untuk mendeteksi gangguan.

Ini salah satu fakta menariknya: CT untuk metering dan proteksi punya karakteristik yang berbeda. CT metering akan jenuh (saturasi) lebih cepat pada arus tinggi untuk melindungi instrumen pengukuran, sementara CT proteksi dirancang untuk tidak jenuh sampai arus gangguan mencapai nilai yang sangat tinggi, memastikan relay proteksi bisa bekerja. Makanya, jangan sekali-kali pakai CT metering buat proteksi, atau sebaliknya!

Berbagai Jenis CT yang Perlu Kamu Tahu¶

CT ini punya berbagai bentuk dan desain, disesuaikan dengan aplikasi dan kebutuhan. Mari kita intip beberapa jenis yang umum:

1. Wound Type CT (CT Lilitan)¶

Ini adalah jenis yang paling mirip dengan trafo biasa. Lilitan primer dan sekunder keduanya wound (dililitkan) pada inti magnetik.
* Primer: Punya jumlah lilitan yang lebih banyak dibandingkan CT jenis lain yang primernya hanya satu lewat.
* Aplikasi: Biasanya digunakan untuk mengukur arus yang relatif lebih rendah, atau di mana rasio transformasi yang spesifik diperlukan untuk mendapatkan akurasi yang lebih tinggi pada arus rendah.

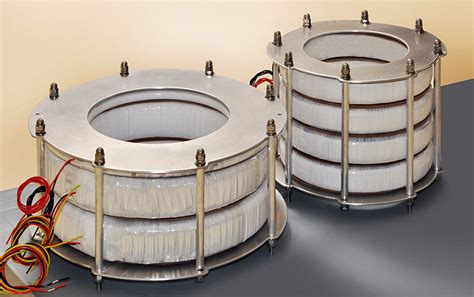

2. Toroidal atau Window Type CT (CT Jendela)¶

Ini adalah jenis CT yang paling umum. Ia tidak memiliki lilitan primer sendiri. Sebagai gantinya, kabel konduktor primer dilewatkan melalui ‘jendela’ atau lubang di tengah inti toroid (berbentuk cincin) CT.
* Primer: Kabel utama sistem (misalnya kabel fasa yang keluar dari trafo daya) berfungsi sebagai lilitan primer tunggal.
* Aplikasi: Sangat populer karena instalasinya mudah dan cocok untuk arus yang sangat tinggi. Banyak ditemukan di gardu induk atau di switchgear.

3. Bar Type CT (CT Batang)¶

Mirip dengan window type, tapi konduktor primer adalah sebuah batang (bar) logam yang terintegrasi secara permanen dengan CT. Batang ini sudah jadi bagian dari CT itu sendiri.
* Primer: Batang konduktor yang menyatu dengan CT.
* Aplikasi: Sering digunakan di switchgear atau busbar di mana konduksi arus tinggi perlu dihubungkan langsung.

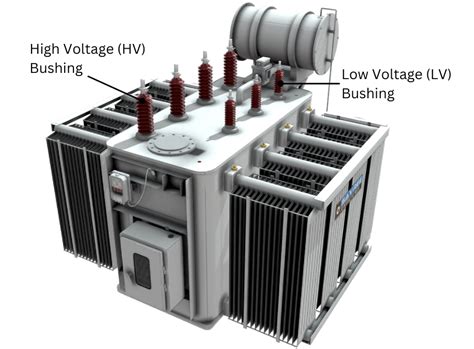

4. Bushing Type CT (CT Bushing)¶

Ini sering banget ditemuin pada trafo daya besar atau circuit breaker yang pakai bushing. CT jenis ini dipasang melingkari bushing isolator tempat konduktor utama (yang menghubungkan lilitan trafo ke jaringan) lewat.
* Primer: Konduktor utama di dalam bushing bertindak sebagai lilitan primer tunggal.
* Aplikasi: Ideal untuk trafo daya karena bushing sudah menyediakan isolasi yang dibutuhkan dan pemasangannya jadi ringkas.

Image just for illustration

5. Summing CT (CT Penjumlah)¶

Ini adalah CT khusus yang dirancang untuk menerima input dari beberapa CT lain dan menghasilkan output tunggal yang merupakan penjumlahan (atau selisih) dari arus-arus input tersebut.
* Aplikasi: Berguna untuk aplikasi proteksi diferensial atau untuk mendapatkan total arus dari beberapa feeder dalam satu pengukuran.

Spesifikasi Kritis CT yang Perlu Diketahui¶

Memilih CT yang tepat itu bukan cuma soal rasio, lho. Ada beberapa spesifikasi lain yang harus kamu pahami:

• Rasio Arus Nominal (Rated Current Ratio): Sudah dibahas di atas, misalnya 400/5A.
• Kelas Akurasi (Accuracy Class): Menentukan seberapa akurat CT pada kondisi operasi tertentu. Kelas 0.2, 0.5, 1.0 (untuk metering) dan 5P10, 10P20 (untuk proteksi).
• Kapasitas Beban (Rated Burden): Kapasitas maksimum total impedansi yang dapat dihubungkan ke sekunder CT tanpa mengurangi akurasinya, dinyatakan dalam VA (misalnya 15VA, 30VA).
• Tegangan Isolasi (Insulation Level): Tegangan maksimum yang bisa ditahan oleh isolasi CT tanpa terjadi breakdown. Ini penting untuk keamanan dan penyesuaian dengan tegangan sistem.
• Faktor Keamanan Instrumen (Instrument Security Factor - FS): Untuk CT pengukuran, ini menunjukkan berapa kali arus nominal yang bisa ditahan CT sebelum jenuh dan melindungi instrumen sekunder. Misalnya FS < 5, artinya CT akan jenuh jika arus melebihi 5 kali arus nominal, mencegah kerusakan meteran.
• Kelas Proteksi (Protection Class Specifics): Untuk CT proteksi, ada parameter lain seperti Limit Accuracy Factor (ALF) yang menunjukkan berapa kali arus nominal CT bisa akurat sebelum jenuh, dan tegangan Knee Point yang penting untuk memastikan CT tidak saturasi terlalu cepat.

Memahami spesifikasi ini sangat vital saat mendesain atau mengganti CT dalam sistem, karena kesalahan pemilihan bisa berdampak fatal pada pengukuran atau fungsi proteksi.

Pemasangan dan Contoh Aplikasi CT pada Trafo Daya¶

CT biasanya dipasang di jalur utama masuk dan keluar dari sebuah trafo daya. Untuk trafo daya besar, seringkali CT bushing digunakan, dipasang di sekitar bushing yang membawa arus dari lilitan trafo ke terminal eksternal, atau sebaliknya.

Contoh Sederhana Aplikasi CT:
Bayangkan sebuah trafo daya 150 kV/20 kV.
1. Sisi Primer (Tinggi): CT dengan rasio 600/5A dipasang di setiap fasa di sisi 150 kV. Output 5A dari CT ini kemudian dihubungkan ke relay proteksi dan juga ke meteran energi untuk mencatat daya masuk.
2. Sisi Sekunder (Rendah): CT dengan rasio 1000/5A dipasang di setiap fasa di sisi 20 kV. Output 5A ini juga dihubungkan ke relay proteksi untuk memantau arus beban dan mendeteksi gangguan di sisi keluaran trafo.

Untuk proteksi diferensial trafo, seperti yang sudah disinggung, beberapa CT dipasang di kedua sisi (primer dan sekunder) trafo. Kemudian, output dari CT-CT ini dihubungkan ke sebuah relay diferensial. Relay akan terus membandingkan arus yang masuk dan keluar dari trafo (setelah disesuaikan rasio). Jika ada perbedaan yang signifikan (di luar toleransi), itu berarti ada gangguan di dalam trafo (misalnya short circuit antar lilitan), dan relay akan segera memerintahkan circuit breaker untuk membuka. Ini adalah salah satu bentuk proteksi paling efektif untuk trafo mahal.

```mermaid
graph TD
A[Sumber Tegangan Tinggi] → B(Circuit Breaker HV)
B → C(CT Primer)
C → D(Trafo Daya)
D → E(CT Sekunder)
E → F(Circuit Breaker LV)
F → G[Beban/Jaringan Distribusi]

C -- Output Sekunder --> H(Relay Proteksi & Metering)
E -- Output Sekunder --> H

H -- Trip Signal --> B
H -- Trip Signal --> F

subgraph "Sirkuit Primer"
    A --- D
end

subgraph "Sirkuit Sekunder CT"
    C --- H
    E --- H
end

```
Diagram skematik sederhana menunjukkan posisi CT pada sistem trafo daya. Output dari CT masuk ke relay proteksi dan meteran.

Tips Penting dan Hal yang Harus Diperhatikan Saat Berurusan dengan CT¶

Sebagai komponen vital, ada beberapa hal yang haram hukumnya kamu lupakan saat berinteraksi dengan CT:

1. JANGAN PERNAH MEMBUKA RANGKAIAN SEKUNDER CT SAAT PRIMER BERARUS!¶

Ini adalah aturan emas yang paling penting dan harus selalu diingat. Kenapa? Karena saat rangkaian sekunder CT dibuka (misalnya kabelnya lepas atau terminalnya kendor) sementara arus masih mengalir di primernya, tegangan di sisi sekunder bisa melonjak sangat tinggi.
* Bahaya Tinggi: Tegangan tinggi ini bisa mencapai ribuan Volt, sangat berbahaya bagi siapa pun yang menyentuhnya, dan juga bisa merusak isolasi CT itu sendiri atau perangkat yang terhubung.
* Kerusakan CT: CT bisa overheat dan terbakar karena inti magnetiknya saturasi dan energi tidak bisa disalurkan ke beban sekunder.
* Pencegahan: Selalu pastikan sirkuit sekunder CT terhubung dengan aman. Jika perlu dilepaskan untuk perawatan atau pengujian, pastikan dulu arus di sisi primer sudah dimatikan, atau sirkuit sekunder CT sudah di-hubung singkat (shorted) menggunakan terminal shorting link yang biasanya ada di terminal block CT.

2. Pilih CT yang Tepat¶

Jangan asal pilih. Perhatikan rasio, kelas akurasi, dan burden yang sesuai dengan kebutuhanmu. CT proteksi harus punya karakteristik saturasi yang berbeda dari CT metering.

3. Perhatikan Polarisasi (Dot Marking)¶

CT punya tanda polarisasi (biasanya titik atau “dot”) pada terminal primer dan sekunder. Ini sangat penting untuk memastikan koneksi yang benar, terutama pada sistem proteksi diferensial atau sistem yang menggunakan beberapa CT yang terhubung paralel. Kesalahan polarisasi bisa menyebabkan proteksi bekerja secara salah atau pengukuran menjadi tidak akurat.

4. Lakukan Pengujian dan Kalibrasi Rutin¶

CT, seperti komponen listrik lainnya, bisa mengalami degradasi. Pengujian rutin seperti ratio test, polarity test, excitation test, dan insulation resistance test sangat penting untuk memastikan CT masih berfungsi dengan baik dan akurat.

5. Grounding yang Benar¶

Sisi sekunder CT harus selalu di-grounding pada satu titik. Ini penting untuk keselamatan dan untuk mencegah potensi tegangan tinggi yang tidak terkontrol jika ada gangguan isolasi antara primer dan sekunder.

Fakta Menarik Seputar CT¶

• Sejarah Awal: Konsep trafo arus sudah ada sejak awal pengembangan sistem AC. Kebutuhan untuk mengukur arus tinggi dan mengisolasi instrumen dari tegangan tinggi menjadi pendorong utama inovasinya.
• Peran di Smart Grid: Dalam konsep smart grid modern, CT tidak hanya untuk pengukuran dan proteksi dasar, tapi juga menyediakan data real-time untuk analisis yang lebih canggih, manajemen beban, dan deteksi gangguan yang lebih cepat dan presisi.
• Alternatif CT: Ada teknologi baru yang muncul sebagai alternatif CT tradisional, seperti Rogowski Coils atau sensor arus optik (Fiber Optic Current Sensor - FOCS). Rogowski Coils menawarkan linearitas yang sangat baik dan tidak saturasi, sementara FOCS menawarkan isolasi dielektrik penuh dan kekebalan terhadap interferensi elektromagnetik. Namun, CT tradisional masih sangat dominan karena keandalan dan biaya yang relatif lebih rendah.
• Miniaturisasi: Meskipun fungsi dasarnya sama, ukuran CT terus berkembang. Untuk aplikasi tertentu, ada CT sangat kecil yang bisa dipasang di ruang terbatas.

Perbandingan CT Pengukuran vs. CT Proteksi: Mengapa Beda?¶

Ini adalah poin penting yang seringkali salah dipahami. Meskipun keduanya adalah Current Transformer, desain dan performa optimal mereka berbeda:

Fitur Penting	CT Pengukuran (Metering CT)	CT Proteksi (Protection CT)
Akurasi Optimal	Pada rentang arus operasi normal (sekitar 5-120% dari arus nominal). Sangat akurat untuk penagihan.	Pada rentang arus gangguan (arus tinggi, hingga 20x arus nominal atau lebih). Akurat saat terjadi fault.
Karakteristik Saturasi	Dirancang untuk cepat saturasi pada arus tinggi untuk melindungi instrumen pengukuran yang terhubung.	Dirancang untuk tidak saturasi pada arus tinggi, memastikan relay proteksi mendapatkan sinyal yang akurat selama gangguan.
Kelas Akurasi	Biasanya 0.2, 0.5, 1.0 (menunjukkan persentase error).	Biasanya 5P10, 10P20 (menunjukkan error 5% pada arus gangguan dan limit accuracy factor).
Burden	Umumnya lebih rendah karena instrumen pengukuran biasanya punya impedansi rendah.	Bisa lebih tinggi karena relay proteksi mungkin punya impedansi yang lebih besar dan kabel penghubung lebih panjang.
Tujuan Utama	Penagihan, monitoring beban, analisis kinerja sistem.	Mendeteksi gangguan, memberikan sinyal ke relay proteksi untuk mengaktifkan circuit breaker.

Perbedaan mendasar ini lah yang membuat kedua jenis CT ini tidak bisa dipertukarkan. Menggunakan CT pengukuran untuk proteksi bisa berakibat fatal karena ia akan cepat jenuh saat terjadi gangguan, sehingga relay proteksi tidak akan menerima sinyal yang benar dan gagal bekerja. Sebaliknya, menggunakan CT proteksi untuk metering bisa menyebabkan pembacaan yang tidak akurat pada arus operasi normal.

Penutup¶

Jadi, setelah membaca ini, semoga kamu jadi lebih paham ya, apa itu CT pada trafo. CT ini bukan sekadar komponen biasa, melainkan otak di balik sistem pengukuran dan pelindung setia bagi trafo-trafo kita yang nilainya miliaran rupiah. Ia memastikan arus yang mengalir selalu terpantau dengan baik dan siap siaga mendeteksi setiap anomali yang bisa membahayakan sistem. Dari pengukuran tagihan listrik sampai penyelamat saat terjadi short circuit, CT adalah pahlawan tanpa tanda jasa yang menjaga listrikmu tetap aman dan stabil.

Bagaimana menurutmu, apakah kamu pernah punya pengalaman menarik terkait CT atau trafo? Atau mungkin ada pertanyaan yang masih mengganjal? Jangan sungkan untuk berbagi atau bertanya di kolom komentar di bawah ya! Mari kita diskusikan lebih lanjut!
