CDI Itu Apa Sih? Panduan Lengkap, Fungsi, Jenis, dan Cara Kerjanya!

Table of Contents

Pernah dengar istilah CDI di dunia otomotif, terutama buat motor? Nah, buat kamu yang punya motor atau sekadar hobi ngulik mesin, istilah ini pasti udah nggak asing lagi. Tapi, apa sih sebenarnya CDI itu dan kenapa perannya krusial banget sampai sering disebut sebagai “otak” pengapian motor? Yuk, kita bedah tuntas biar kamu makin paham!

Pengenalan CDI: Otak Pengapian Motor¶

CDI adalah singkatan dari Capacitor Discharge Ignition, yang secara harfiah bisa diartikan sebagai sistem pengapian lucutan kapasitor. Ini adalah salah satu komponen kunci dalam sistem pengapian motor yang berfungsi untuk mengatur waktu percikan api pada busi. Tanpa CDI, motor kamu nggak bakal bisa menyala atau setidaknya performanya bakal amburadul banget.

Sederhananya, CDI itu seperti konduktor orkestra di mesin motormu. Dia yang menentukan kapan waktu yang pas buat busi memercikkan api, sehingga campuran udara dan bahan bakar bisa terbakar sempurna di dalam ruang bakar. Kalo waktunya pas, motor bisa nyala halus, bertenaga, dan irit bahan bakar. Kalo telat atau kecepetan, nah itu dia masalahnya!

Image just for illustration

Sejarah Singkat Pengapian Motor: Dari Platina ke CDI¶

Sebelum ada CDI, motor-motor jadul menggunakan sistem pengapian konvensional yang sering disebut platina. Sistem platina ini bekerja dengan mengandalkan kontak fisik yang membuka dan menutup untuk memutus arus ke koil pengapian, menciptakan medan magnet yang runtuh dan menghasilkan tegangan tinggi. Meskipun cukup sederhana, sistem platina punya beberapa kekurangan.

Kekurangan platina antara lain gampang aus karena gesekan, butuh perawatan rutin seperti penyetelan kerenggangan, dan performa pengapiannya kurang stabil di putaran mesin tinggi. Nah, dari sinilah CDI hadir sebagai pahlawan. Sistem CDI dirancang untuk mengatasi masalah tersebut dengan mengganti komponen mekanis platina menjadi elektronik, sehingga lebih awet, minim perawatan, dan punya performa pengapian yang jauh lebih stabil dan presisi. Ini adalah lompatan teknologi yang signifikan pada masanya.

Gimana Sih CDI Bekerja? Mekanisme di Balik Api Busi¶

Mungkin kedengarannya rumit, tapi prinsip kerja CDI itu sebenarnya cukup sederhana dan sangat cerdas. Intinya adalah bagaimana CDI bisa mengatur “kapan” dan “seberapa kuat” api busi harus menyala. Ini semua berkat kolaborasi beberapa komponen penting di dalamnya.

Komponen-komponen Utama CDI¶

Untuk bisa menjalankan tugasnya, CDI nggak sendirian. Dia dibantu oleh beberapa teman setia:
* Kapasitor: Ini adalah jantungnya CDI. Fungsinya buat nyimpen energi listrik dalam jumlah besar, mirip kayak batere mini tapi bisa melepas dayanya dengan sangat cepat.
* SCR (Silicon Controlled Rectifier): Nah, ini saklarnya. SCR adalah komponen elektronik yang bertugas sebagai saklar otomatis untuk melepas muatan listrik dari kapasitor ke koil pengapian. Dia bekerja berdasarkan sinyal pemicu dari pulser.
* Pulser (Pickup Coil): Pulser ini sensor yang letaknya di dekat magnet flywheel. Tugasnya mendeteksi posisi crankshaft (poros engkol) mesin dan ngasih sinyal ke CDI kapan waktu yang tepat untuk mengirimkan api. Dia membaca “pulsa” atau tonjolan di flywheel.
* Koil Pengapian (Ignition Coil): Setelah listrik dari kapasitor dilepas, dia masuk ke koil. Koil ini fungsinya buat mengubah tegangan listrik rendah dari CDI menjadi tegangan yang sangat tinggi (puluhan ribu volt) yang dibutuhkan busi.
* Busi: Ini ujung tombak pembakaran. Tegangan super tinggi dari koil dikirim ke busi, yang kemudian memicu percikan api untuk membakar campuran bahan bakar dan udara di ruang bakar.

Alur Kerja CDI (AC-CDI dan DC-CDI)¶

Ada dua jenis CDI utama yang punya sedikit perbedaan di sumber listriknya, yaitu AC-CDI dan DC-CDI. Tapi, secara umum, alur kerjanya mirip:

1. Pengisian Kapasitor:

   • AC-CDI: Sumber listriknya berasal dari spul (alternator) yang menghasilkan arus bolak-balik (AC). Arus ini kemudian disearahkan oleh dioda dan digunakan untuk mengisi kapasitor di dalam unit CDI.
   • DC-CDI: Sumber listriknya langsung dari aki (batere) yang menghasilkan arus searah (DC). Arus DC ini akan dinaikkan tegangannya oleh konverter DC-DC di dalam CDI sebelum mengisi kapasitor.

2. Sinyal Pemicu dari Pulser: Saat mesin berputar, pulser yang terletak di dekat flywheel akan mendeteksi posisi tertentu pada crankshaft. Ketika tonjolan pada flywheel melintasi pulser, pulser mengirimkan sinyal listrik kecil ke unit CDI. Sinyal ini adalah aba-aba bahwa “sekarang waktunya untuk memercikkan api!”

3. Pelepasan Muatan Kapasitor: Sinyal dari pulser tadi memicu SCR di dalam CDI untuk “on” atau terhubung. Begitu SCR on, muatan listrik yang sudah tersimpan penuh di kapasitor langsung dilepaskan secara mendadak ke primer koil pengapian. Ini yang disebut lucutan kapasitor (capacitor discharge).

4. Induksi Tegangan Tinggi di Koil: Arus listrik yang tiba-tiba mengalir deras di koil pengapian ini menyebabkan medan magnet di koil runtuh. Keruntuhan medan magnet inilah yang menghasilkan tegangan induksi yang sangat tinggi (bisa mencapai 20.000 hingga 30.000 volt) pada sekunder koil pengapian.

5. Percikan Api di Busi: Tegangan tinggi ini kemudian dialirkan melalui kabel busi ke elektroda busi. Perbedaan potensial yang sangat besar antara elektroda pusat dan elektroda massa busi menyebabkan udara di antara keduanya terionisasi dan menciptakan percikan api. Percikan api inilah yang membakar campuran bahan bakar dan udara di ruang bakar, membuat motor kamu bisa jalan!

Perbedaan utama antara AC-CDI dan DC-CDI adalah pada sumber dayanya. AC-CDI lebih sederhana karena langsung pakai arus dari spul dan nggak terlalu bergantung pada kondisi aki. Sementara DC-CDI lebih stabil karena daya dari aki cenderung lebih konstan, tapi butuh aki yang sehat.

Jenis-jenis CDI yang Perlu Kamu Tahu¶

Seperti yang sedikit disinggung di atas, CDI itu punya beberapa jenis utama yang punya karakteristik dan peruntukan berbeda.

AC-CDI (Alternating Current CDI)¶

Ini adalah jenis CDI yang paling umum ditemukan pada motor-motor bebek atau skuter matic lawas, bahkan sampai sekarang masih dipakai di beberapa model. Seperti namanya, AC-CDI menggunakan arus bolak-balik (AC) dari spul pengapian sebagai sumber energi utama untuk mengisi kapasitornya.

Kelebihan AC-CDI:
* Tidak tergantung aki: Motor bisa tetap nyala meskipun aki soak atau bahkan dilepas, selama spul pengapiannya berfungsi baik. Ini jadi nilai plus banget buat motor harian yang kadang akinya rewel.
* Sederhana: Sistemnya relatif lebih sederhana dan komponen pendukungnya tidak terlalu banyak.
* Tangguh: Sering dianggap lebih tangguh terhadap fluktuasi tegangan karena langsung mengambil daya dari spul.

Kekurangan AC-CDI:
* Kurva pengapian standar: Umumnya memiliki kurva pengapian yang cenderung standar dan tidak terlalu fleksibel untuk dimodifikasi secara ekstrem.
* Output daya bisa bervariasi: Karena tergantung putaran mesin (spul), tegangan yang masuk ke CDI bisa bervariasi, mempengaruhi konsistensi percikan api di putaran mesin tertentu.

DC-CDI (Direct Current CDI)¶

Jenis ini banyak digunakan pada motor-motor modern, terutama yang sudah menggunakan teknologi kelistrikan yang lebih kompleks. DC-CDI membutuhkan arus searah (DC) dari aki motor sebagai sumber daya utama. Artinya, kalau aki motor kamu soak atau mati, motor dengan DC-CDI akan sangat susah atau bahkan tidak bisa menyala sama sekali.

Kelebihan DC-CDI:
* Pengapian lebih stabil: Karena sumber dayanya dari aki yang relatif stabil, output pengapiannya juga cenderung lebih konsisten di berbagai putaran mesin.
* Potensi modifikasi lebih besar: Kurva pengapiannya bisa dibuat lebih presisi dan seringkali memungkinkan untuk modifikasi performa yang lebih baik.
* Api busi lebih besar: Konverter DC-DC di dalamnya bisa menghasilkan tegangan yang lebih tinggi untuk mengisi kapasitor, membuat percikan api busi lebih besar dan kuat.

Kekurangan DC-CDI:
* Sangat tergantung aki: Ini kelemahan utamanya. Aki yang sehat adalah syarat mutlak agar motor bisa berfungsi.
* Sistem lebih kompleks: Ada penambahan konverter DC-DC, membuat sistemnya sedikit lebih kompleks dibanding AC-CDI.
* Lebih sensitif: Mungkin lebih sensitif terhadap masalah kelistrikan atau voltase yang tidak stabil.

Programmable CDI (CDI Racing)¶

Nah, ini dia CDI idaman para speed freaks dan yang suka modifikasi. Programmable CDI, atau sering disebut juga CDI racing/aftermarket, adalah CDI khusus yang memungkinkan penggunanya untuk mengatur atau memprogram ulang kurva pengapian sesuai kebutuhan. Berbeda dengan CDI standar yang kurva pengapiannya sudah paten dari pabrik.

Fungsinya:
* Menggeser RPM Limit: CDI standar biasanya punya batasan RPM (rev limiter) untuk menjaga keawetan mesin. CDI racing bisa menghilangkan atau menggeser batasan ini, memungkinkan mesin berputar lebih tinggi.
* Mengatur Kurva Pengapian: Ini paling penting. Kamu bisa mengatur kapan api harus memercik di setiap rentang RPM. Misalnya, mau api lebih cepat di RPM rendah buat akselerasi, atau lebih lambat di RPM tinggi biar napas mesin lebih panjang.
* Mengoptimalkan Performa: Dengan pengaturan yang tepat, CDI racing bisa mengoptimalkan pembakaran sehingga performa mesin meningkat (tenaga dan torsi).

Buat Apa?:
Biasanya, CDI racing dipakai pada motor yang sudah mengalami modifikasi mesin lain, seperti bore up, porting polish, atau ganti knalpot racing. Tanpa penyesuaian di CDI, modifikasi mesin lain bisa jadi sia-sia atau bahkan bikin performa motor malah menurun. Merk terkenal seperti BRT, Rextor, atau Varro sering jadi pilihan para modifikator.

Image just for illustration

Kenapa CDI Sering Jadi Target Modifikasi?¶

Alasan utama modifikasi CDI adalah untuk mendongkrak performa mesin. Dengan mengganti CDI standar ke CDI racing, batas putaran mesin (RPM limiter) yang biasanya dibatasi pabrik bisa dihilangkan atau digeser lebih tinggi. Ini memungkinkan mesin untuk meraung lebih kencang, terutama bagi motor yang memang dirancang untuk kecepatan atau balapan.

Selain itu, kurva pengapian yang bisa diatur pada CDI racing memungkinkan tuner atau mekanik untuk mencari setingan paling optimal sesuai dengan karakteristik mesin yang sudah dimodifikasi. Setiap modifikasi mesin (misalnya bore-up, ganti knalpot racing, atau karburator racing) akan mengubah kebutuhan timing pengapian. Dengan CDI programmable, penyesuaian ini bisa dilakukan dengan presisi, menghasilkan peningkatan tenaga dan torsi yang signifikan. Namun, perlu diingat, modifikasi CDI yang salah tanpa pengetahuan yang cukup bisa berakibat fatal pada mesin.

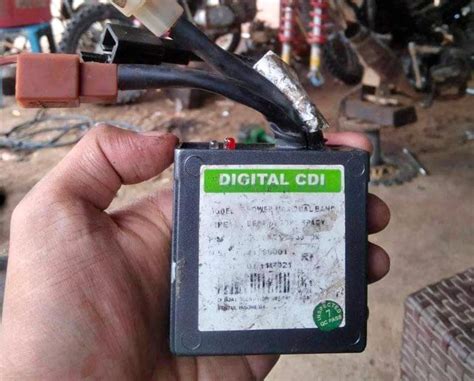

Gejala CDI Mulai Rewel atau Rusak¶

CDI, meskipun komponen elektronik, tetap bisa rusak seiring waktu atau karena faktor lain seperti kelistrikan yang buruk. Penting buat kamu tahu gejala-gejala CDI yang mulai rewel agar bisa segera ditangani:

• Motor Susah Nyala atau Mati Mendadak: Ini adalah gejala paling umum. Motor bisa susah di-starter atau ditendang, bahkan kadang bisa mati mendadak saat sedang dipakai. Rasanya kayak kehabisan bensin, padahal bensin full.
• Tenaga Ngempos dan Brebet: Saat digas, motor terasa kurang bertenaga, akselerasi lambat, atau mesin brebet di putaran tertentu. Ini menandakan timing pengapiannya sudah tidak beres.
• Busi Kering Tapi Nggak Ada Api: Kalau busi dilepas dan dicek, kondisinya kering (tidak basah bensin) tapi saat distarter tidak ada percikan api sama sekali, kemungkinan besar masalahnya ada di sistem pengapian, dan CDI adalah salah satu tersangka utamanya.
• Motor Pincang atau Tidak Stabil: Kadang motor terasa pincang, putaran mesin tidak stabil, atau bahkan muncul backfire (ledakan kecil di knalpot) yang bukan dari setingan sengaja.

Kalau kamu mengalami gejala-gejala ini, sebaiknya segera bawa motor ke bengkel terpercaya untuk diperiksa. Jangan dibiarkan terlalu lama karena bisa merembet ke komponen lain.

Image just for illustration

Tips Merawat CDI dan Sistem Pengapian¶

Merawat CDI sebenarnya nggak terlalu ribet, karena sifatnya yang elektronik dan sealed. Tapi, ada beberapa hal yang bisa kamu lakukan untuk menjaga kesehatan sistem pengapian secara keseluruhan:

1. Jaga Kesehatan Aki: Terutama buat motor DC-CDI, aki yang sehat adalah kunci. Pastikan tegangan aki selalu stabil dan isi ulang jika mulai lemah. Aki yang tekor bisa bikin CDI bekerja keras atau bahkan rusak.
2. Periksa Kabel-kabel Kelistrikan: Pastikan tidak ada kabel yang terkelupas, longgar, atau berkarat, terutama pada jalur CDI, koil, dan busi. Korsleting atau hambatan listrik bisa merusak CDI.
3. Gunakan Busi yang Tepat dan Terawat: Busi adalah ujung tombak pengapian. Pastikan menggunakan busi yang sesuai spesifikasi motor dan ganti secara berkala. Busi yang jelek bisa membebani koil dan CDI.
4. Hindari Modifikasi Sembarangan: Kalau kamu nggak paham betul soal kelistrikan dan performa mesin, jangan coba-coba memodifikasi CDI atau komponen kelistrikan lainnya secara ekstrem. Salah pasang atau salah setting bisa bikin motor rusak.
5. Periksa Koil dan Pulser Secara Berkala: Kedua komponen ini bekerja sama dengan CDI. Pastikan koil tidak retak atau bocor, dan pulser bersih dari kotoran.
6. Jaga Kebersihan Motor: Kotoran dan kelembaban bisa jadi musuh komponen elektronik. Usahakan unit CDI tetap kering dan bersih.

Fakta Unik Seputar CDI¶

• Bukan Hanya di Motor: Sistem CDI tidak hanya digunakan pada sepeda motor, lho. Kamu juga bisa menemukannya di mesin-mesin kecil lain seperti mesin potong rumput, generator set portabel, atau bahkan beberapa mesin perahu. Intinya, di mana ada kebutuhan pengapian presisi, CDI bisa jadi solusinya.
• CDI Balap Mahal: Untuk kebutuhan balap profesional, CDI bisa jadi komponen yang sangat mahal. CDI balap biasanya punya fitur lebih canggih, seperti multi-spark, traction control ringan, atau launch control yang terintegrasi.
• Mitos “CDI Unlimiter”: Dulu sering ada mitos tentang CDI “tanpa limiter”. Padahal, sebagian besar CDI aftermarket memang sudah dirancang untuk memiliki batas RPM yang lebih tinggi atau bahkan tidak terbatas, tapi ini bukan tanpa risiko. Putaran mesin yang terlalu tinggi tanpa modifikasi pendukung lainnya bisa merusak mesin.

CDI Vs. ECU: Beda Fungsi, Saling Melengkapi¶

Dengan makin berkembangnya teknologi otomotif, motor-motor modern sekarang banyak yang menggunakan sistem injeksi bahan bakar yang dikendalikan oleh ECU (Engine Control Unit). Lalu, bagaimana peran CDI dalam motor injeksi?

Pada dasarnya, ECU adalah otak utama motor injeksi yang jauh lebih canggih daripada CDI. ECU mengontrol hampir semua aspek kerja mesin, mulai dari suplai bahan bakar, timing pengapian, hingga sensor-sensor lainnya. Jadi, dalam sistem injeksi, fungsi pengapian yang dulunya dipegang oleh CDI kini sudah terintegrasi penuh ke dalam ECU. Dengan kata lain, ECU sudah punya “fitur CDI” di dalamnya.

Namun, ini bukan berarti CDI sudah punah. Untuk motor-motor karburator, baik yang masih diproduksi maupun yang lawas, CDI tetap menjadi komponen yang vital dan tak tergantikan. Baik CDI maupun ECU adalah teknologi pengontrol mesin yang bertujuan sama: membuat mesin bekerja seefisien dan seoptimal mungkin, hanya saja dengan tingkat kompleksitas dan fitur yang berbeda sesuai kebutuhan.

Jadi, sekarang kamu sudah lebih paham kan apa itu CDI dan betapa pentingnya peran komponen kecil ini bagi motormu. Menjaga dan memahami cara kerjanya bisa bikin kamu lebih awas terhadap kondisi motor dan performanya.

Gimana nih menurut kamu? Ada pengalaman menarik atau pertanyaan seputar CDI yang ingin kamu bagikan? Yuk, tulis di kolom komentar di bawah!
