LSA Noken As: Panduan Lengkap, Fungsi, dan Pengaruhnya ke Performa Mesin!

Table of Contents

Bicara soal performa mesin motor atau mobil, pasti enggak jauh-jauh dari komponen bernama noken as atau camshaft. Nah, di antara banyak parameter teknis noken as, ada satu yang sering jadi bahasan tapi kadang bikin bingung: LSA atau Lobe Separation Angle. Apa sih sebenarnya LSA itu, dan kenapa bisa sepenting itu buat karakter mesin? Yuk, kita bedah tuntas!

Image just for illustration

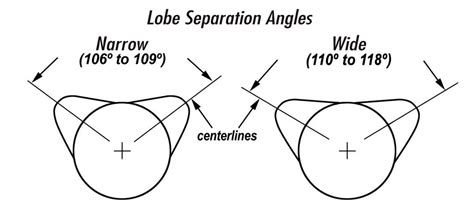

Apa Itu LSA (Lobe Separation Angle)?¶

LSA adalah singkatan dari Lobe Separation Angle, atau kalau diterjemahkan secara harfiah berarti Sudut Pemisahan Lobus. Gampangnya, LSA ini adalah sudut dalam derajat putaran crankshaft (kruk as) yang memisahkan antara titik tengah atau puncak lobus (punuk) klep intake (masuk) dan lobus klep exhaust (buang) pada noken as. Jadi, ini adalah ukuran seberapa jauh secara angular posisi puncak lobus in dan lobus ex dari satu sama lain.

Bayangkan noken as itu punya dua “punuk” utama untuk setiap silinder: satu untuk membuka klep hisap (in), dan satu lagi untuk membuka klep buang (ex). Nah, LSA ini mengukur jarak sudut antara puncak kedua punuk tersebut. Nilai LSA biasanya berkisar antara 102 derajat hingga 118 derajat, tergantung desain mesin dan tujuan performanya. Angka ini diukur pada crankshaft karena putaran crankshaft adalah acuan utama dalam siklus empat langkah mesin.

Penting untuk diingat bahwa LSA bukan sekadar angka acak. Angka ini punya dampak fundamental pada karakter kerja mesin, terutama di rentang putaran mesin (RPM) tertentu, torsi yang dihasilkan, tenaga puncak, efisiensi bahan bakar, bahkan sampai ke emisi gas buang dan seberapa halus idle (langsam) mesin. LSA adalah salah satu “resep rahasia” para desainer mesin dan tuner untuk membentuk performa yang diinginkan.

Peran Penting Noken As dalam Mesin Pembakaran Internal¶

Sebelum kita menyelam lebih dalam tentang LSA, ada baiknya kita sedikit mengulang fungsi dasar dari noken as. Noken as atau camshaft adalah komponen vital dalam mesin pembakaran internal empat langkah. Tugas utamanya adalah mengatur waktu pembukaan dan penutupan klep (valve), baik klep intake maupun klep exhaust. Pengaturan waktu ini sangat krusial karena menentukan aliran campuran udara-bahan bakar masuk ke silinder dan gas buang keluar dari silinder.

Noken as memiliki beberapa “punuk” atau “lobus” yang dirancang khusus. Saat noken as berputar mengikuti putaran mesin (melalui rantai keteng atau gigi), lobus-lobus ini akan mendorong rocker arm atau tappet yang kemudian menekan klep untuk terbuka. Setelah lobus melewati puncaknya, pegas klep akan menutup klep kembali.

Selain LSA, ada beberapa parameter penting lain pada noken as yang bekerja sama untuk membentuk karakter mesin:
* Durasi (Duration): Ini adalah ukuran berapa lama klep terbuka dalam derajat putaran crankshaft. Durasi yang lebih panjang berarti klep terbuka lebih lama, memungkinkan lebih banyak udara/bahan bakar masuk atau gas buang keluar, biasanya menguntungkan di RPM tinggi.
* Lift (Valve Lift): Ini adalah berapa tinggi klep terangkat dari dudukannya. Lift yang lebih tinggi berarti bukaan klep lebih lebar, juga memungkinkan aliran yang lebih besar dan sering kali berkorelasi dengan potensi tenaga yang lebih tinggi.
* Overlap (Valve Overlap): Ini adalah periode waktu, juga dalam derajat crankshaft, di mana klep intake dan klep exhaust sama-sama terbuka secara bersamaan. Parameter ini sangat dipengaruhi oleh LSA dan durasi, dan punya efek besar pada scavenging (pembersihan silinder dari gas sisa).

Ketiga parameter ini—durasi, lift, dan LSA—saling berinteraksi untuk menciptakan profil kerja noken as yang unik, yang pada akhirnya akan mendefinisikan karakter dan performa mesin secara keseluruhan. LSA memainkan peran sentral dalam menentukan bagaimana durasi dan lift saling terkait dalam konteks timing klep.

LSA dan Dampaknya pada Karakteristik Mesin¶

Nah, sekarang kita masuk ke bagian inti, bagaimana LSA ini bisa memengaruhi mesin kita. Secara umum, nilai LSA bisa dibagi menjadi dua kategori besar: LSA sempit (narrow LSA) dan LSA lebar (wide LSA). Masing-masing punya karakteristik dan aplikasi yang berbeda.

LSA Sempit (Narrow LSA)¶

Noken as dengan LSA sempit biasanya memiliki nilai antara 102 hingga 108 derajat. Angka yang lebih kecil ini menunjukkan bahwa puncak lobus klep intake dan exhaust berada lebih dekat satu sama lain.

Apa efeknya pada mesin?
* Peningkatan Overlap: Ini adalah konsekuensi paling signifikan dari LSA sempit. Dengan lobus yang lebih dekat, periode di mana kedua klep (in dan ex) terbuka secara bersamaan (overlap) akan menjadi lebih panjang.
* Torsi Bawah Lebih Kuat: Peningkatan overlap ini memungkinkan efek scavenging (pembersihan silinder dari gas sisa) yang lebih agresif pada putaran rendah hingga menengah. Gas buang yang keluar menciptakan vakum parsial yang membantu menarik campuran udara-bahan bakar baru masuk ke silinder. Hasilnya, mesin cenderung punya torsi yang galak di putaran bawah. Ini sangat disukai untuk akselerasi cepat atau aplikasi drag race.
* Tenaga Puncak Mungkin Terbatas: Meskipun kuat di putaran bawah, mesin dengan LSA sempit cenderung “kehabisan nafas” di putaran atas. Overlap yang terlalu panjang di RPM tinggi bisa menyebabkan gas buang backflow (kembali masuk ke intake) atau campuran udara-bahan bakar baru ikut terbuang ke knalpot sebelum terbakar (overlap bleeding). Ini mengurangi efisiensi volumetrik di putaran tinggi.
* Idle Kasar: Overlap yang panjang juga bisa membuat idle mesin menjadi lebih kasar, bahkan terasa “bergetar” atau “ngegerung” karena adanya crossover gas yang signifikan di putaran rendah. Suara knalpot pun bisa jadi lebih berkarakter.
* Efisiensi Bahan Bakar & Emisi: Untuk penggunaan harian, LSA sempit mungkin kurang efisien karena ada sebagian bahan bakar yang bisa terbuang selama overlap. Emisi gas buang juga cenderung lebih tinggi di putaran rendah karena pembakaran yang kurang sempurna akibat backflow atau short-circuiting.

Cocok untuk siapa?
LSA sempit sering digunakan pada mesin balap, terutama untuk aplikasi drag race atau street racing di mana torsi responsif dan akselerasi cepat di putaran bawah hingga menengah adalah prioritas utama. Ini juga populer pada mesin yang mengandalkan tenaga alami (Naturally Aspirated/NA) yang ingin memaksimalkan setiap siklus pembakaran.

LSA Lebar (Wide LSA)¶

Sebaliknya, noken as dengan LSA lebar memiliki nilai antara 110 hingga 118 derajat atau lebih. Angka yang lebih besar ini berarti puncak lobus klep intake dan exhaust berada lebih jauh satu sama lain.

Apa efeknya pada mesin?
* Pengurangan Overlap: Ini adalah kebalikan dari LSA sempit. Jarak angular yang lebih besar mengurangi periode overlap secara signifikan.
* Tenaga Puncak Lebih Kuat: Dengan overlap yang minim, fenomena backflow atau short-circuiting gas diminimalisir, terutama di putaran tinggi. Ini memungkinkan mesin untuk mengisi silinder dengan lebih efisien pada RPM tinggi, sehingga tenaga puncak (horse power) bisa lebih optimal dan mesin “berteriak” lebih jauh di putaran atas.
* Idle Halus & Ekonomis: Karena minimnya overlap, idle mesin menjadi jauh lebih halus dan stabil. Selain itu, efisiensi bahan bakar cenderung lebih baik karena hampir tidak ada campuran udara-bahan bakar yang terbuang percuma saat overlap. Emisi gas buang juga lebih bersih.
* Torsi Bawah Mungkin Berkurang: Efek scavenging yang kurang agresif di putaran rendah bisa membuat torsi bawah terasa sedikit kurang responsif dibandingkan LSA sempit.
* Cocok untuk Supercharger/Turbocharger: LSA lebar sangat ideal untuk mesin yang menggunakan forced induction (turbocharger atau supercharger). Tekanan positif dari turbo/supercharger bisa masuk tanpa terbuang percuma melalui klep buang yang masih terbuka, mencegah boost bleed-off dan memaksimalkan pengisian silinder.

Cocok untuk siapa?
LSA lebar umum digunakan pada kendaraan harian, mobil touring, atau mesin balap ketahanan (endurance racing) di mana kehalusan idle, efisiensi bahan bakar, dan rentang tenaga yang lebar lebih diutamakan. Sangat direkomendasikan juga untuk mesin yang akan dipasangi turbo atau supercharger.

Keseimbangan LSA: Mencari Titik Optimal¶

Dalam desain mesin, tidak ada satu nilai LSA yang “terbaik” untuk semua aplikasi. Pemilihan LSA adalah seni kompromi yang melibatkan banyak faktor:
* Tujuan Penggunaan: Apakah untuk harian, balap drag, road race, atau touring?
* Spesifikasi Mesin Lain: Rasio kompresi, desain porting kepala silinder, diameter klep, desain knalpot, dan intake manifold semuanya harus selaras dengan LSA yang dipilih.
* Karakter yang Diinginkan: Apakah fokus pada torsi bawah, tenaga puncak, efisiensi, atau kehalusan?

Para insinyur dan tuner akan melakukan banyak simulasi dan pengujian untuk menemukan LSA yang paling optimal berdasarkan tujuan performa yang diinginkan. Seringkali, LSA dipertimbangkan bersama dengan durasi dan lift untuk menciptakan “profil” noken as yang ideal.

LSA dan Overlap Klep: Hubungan Erat¶

Seperti yang sudah disinggung, LSA punya hubungan yang sangat erat dengan overlap klep. Overlap adalah periode di mana klep intake dan klep exhaust sama-sama terbuka. Ini adalah momen krusial dalam siklus empat langkah yang terjadi di sekitar titik mati atas (TDC) langkah buang-hisap.

Secara matematis, overlap dipengaruhi oleh durasi klep in, durasi klep ex, dan LSA. Semakin sempit LSA, semakin besar periode overlapnya (asumsi durasi tetap). Begitu pula sebaliknya, semakin lebar LSA, semakin kecil atau bahkan tidak ada overlap sama sekali.

Fungsi Overlap:
* Scavenging: Ini adalah fungsi utama overlap. Gas buang yang bertekanan tinggi saat keluar dari silinder menciptakan efek scavenging yang membantu “menarik” sisa-sisa gas buang keluar dan pada saat yang sama membantu menarik campuran udara-bahan bakar baru masuk ke silinder. Overlap yang pas sangat penting untuk membersihkan silinder dan memaksimalkan pengisian.
* ** pendinginan Katup:** Aliran gas yang masuk dan keluar secara simultan selama overlap juga membantu mendinginkan klep.

Namun, overlap yang terlalu besar (khas LSA sempit) bisa menjadi bumerang, terutama di RPM rendah. Ini bisa menyebabkan:
* Reversion (Backflow): Gas buang bisa kembali masuk ke intake manifold, mencemari campuran udara-bahan bakar baru.
* Short-Circuiting: Campuran udara-bahan bakar baru bisa langsung “kabur” keluar melalui klep buang tanpa sempat terbakar, menyebabkan pemborosan dan peningkatan emisi.

Oleh karena itu, LSA dipilih secara hati-hati untuk mengelola overlap demi performa terbaik di rentang RPM yang diinginkan, sekaligus menjaga efisiensi dan emisi.

Tips Memilih Noken As Berdasarkan LSA¶

Memilih noken as yang tepat bisa jadi tugas yang membingungkan, apalagi dengan banyaknya pilihan di pasaran. Berikut beberapa tips terkait LSA:

1. Pahami Tujuan Utamamu: Ini yang paling penting. Apakah kamu mencari tenaga puncak untuk balap, torsi responsif untuk harian, atau kombinasi keduanya? Jawaban ini akan mengarahkanmu pada rentang LSA yang tepat.
   • Harian/Touring/Efisiensi: Cenderung ke LSA lebar (112-116 derajat) untuk idle yang halus, efisiensi, dan tenaga atas yang baik.
   • Street Racing/Akselerasi Kuat: Bisa ke LSA menengah hingga sempit (108-112 derajat) untuk punchy di putaran menengah.
   • Drag Race/Racing Ekstrem (NA): Lebih ke LSA sempit (102-106 derajat) untuk torsi bawah yang brutal.
   • Turbo/Supercharger: Hampir selalu LSA lebar (114-118 derajat atau lebih) untuk mencegah boost bleed-off dan memaksimalkan spool turbo.
2. Pertimbangkan Spesifikasi Mesinmu: Rasio kompresi, kapasitas mesin, desain kepala silinder, dan ukuran throttle body semuanya harus disesuaikan. Noken as yang ekstrem dengan LSA sangat sempit mungkin tidak akan optimal di mesin dengan kompresi rendah.
3. Lihat Parameter Lain: Jangan terpaku hanya pada LSA! Durasi dan lift juga sangat penting. Noken as dengan LSA yang sama bisa punya karakter yang berbeda jauh jika durasi atau lift-nya beda.
   • LSA sempit dengan durasi pendek bisa jadi galak di bawah.
   • LSA sempit dengan durasi sangat panjang bisa jadi liar dan hanya optimal di RPM sangat tinggi.
4. Konsultasi dengan Ahli: Jika kamu ragu, jangan sungkan bertanya pada mekanik atau tuner yang berpengalaman di bidang mesin performa. Mereka bisa memberikan rekomendasi terbaik berdasarkan pengalaman dan pengetahuan mereka.
5. Pentingnya Dialing In: Setelah noken as terpasang, proses dialing in (mengukur dan mengatur ulang posisi noken as) sangat penting untuk memastikan semua parameter (termasuk LSA efektif) sesuai dengan spesifikasi pabrikan cam atau target performa. Ini dilakukan dengan cam degree kit.

Mitos dan Fakta Seputar LSA pada Noken As¶

Ada beberapa kesalahpahaman umum tentang LSA yang perlu diluruskan:

• Mitos: LSA sempit selalu bikin boros bahan bakar.
  • Fakta: Betul, LSA sempit dengan overlap panjang bisa bikin boros di idle atau putaran rendah karena short-circuiting. Tapi, di RPM optimalnya, justru sangat efisien dalam menghasilkan torsi. Pemborosan lebih sering terjadi karena mesin tidak disetel dengan benar atau digunakan di RPM yang tidak sesuai dengan karakter noken as.
• Mitos: Noken as balap pasti LSA-nya sempit banget.
  • Fakta: Tidak selalu. Untuk road race atau balap yang butuh rentang tenaga lebar dan RPM tinggi terus-menerus, LSA yang sedikit lebih lebar mungkin lebih cocok untuk mempertahankan tenaga di putaran atas dan efisiensi di jalur lurus. LSA sempit cenderung spesifik untuk drag race atau aplikasi torque-heavy.
• Mitos: LSA bisa diubah-ubah sesuka hati.
  • Fakta: LSA adalah bagian dari desain fisik lobus noken as dan tidak bisa diubah begitu saja pada noken as tunggal. Yang bisa diatur adalah cam timing (posisi noken as relatif terhadap crankshaft) menggunakan adjustable cam gear untuk sedikit menggeser power band atau optimalisasi, tapi LSA internal noken as itu sendiri tetap.
• Fakta: Kebanyakan noken as aftermarket menawarkan LSA yang berbeda dari standar pabrikan, karena tujuannya memang untuk mengubah karakter mesin.
• Fakta: Semakin besar LSA, semakin kecil sensitivitasnya terhadap cam timing (maju/mundur) karena overlap-nya sudah minim.

Teknologi Noken As Modern dan LSA¶

Di era modern, pabrikan otomotif telah mengembangkan teknologi canggih seperti Variable Valve Timing (VVT). Nama-nama seperti VVT-i (Toyota), VANOS (BMW), VTEC (Honda), atau cam phaser lainnya, semuanya bertujuan untuk satu hal: membuat noken as seolah-olah bisa memiliki LSA dan/atau durasi yang “berubah” secara dinamis sesuai dengan kebutuhan mesin di berbagai rentang RPM.

Bagaimana caranya? Sistem VVT ini memungkinkan ECU (Engine Control Unit) untuk memutar noken as (baik klep in, klep ex, atau keduanya) maju atau mundur relatif terhadap crankshaft. Dengan memutar noken as, periode overlap bisa diperpanjang atau diperpendek, dan timing buka-tutup klep bisa dioptimalkan.

Manfaat VVT terkait LSA:
* Di putaran rendah, sistem bisa mensimulasikan LSA yang lebih lebar (overlap minim) untuk idle halus dan efisiensi.
* Di putaran menengah, sistem bisa mengoptimalkan LSA dan timing untuk torsi maksimal.
* Di putaran tinggi, sistem bisa mensimulasikan LSA yang lebih lebar atau timing tertentu untuk tenaga puncak optimal.

Ini memungkinkan mesin modern memiliki karakter yang fleksibel: irit dan halus di lalu lintas perkotaan, tapi bertenaga responsif saat dibutuhkan. VVT adalah evolusi dari konsep LSA yang statis menjadi dinamis, memberikan yang terbaik dari kedua dunia.

Kesimpulan: LSA, Sang Arsitek Karakter Mesin¶

LSA atau Lobe Separation Angle adalah salah satu parameter paling fundamental dalam desain noken as yang secara langsung memengaruhi karakter dan performa mesin. Pemilihan LSA, baik sempit maupun lebar, adalah keputusan krusial yang menentukan apakah mesinmu akan memiliki torsi bawah yang brutal, tenaga puncak yang menjambak, atau kombinasi keduanya dengan efisiensi yang baik.

Memahami LSA, beserta durasi, lift, dan overlap, adalah langkah awal untuk bisa memilih atau merancang noken as yang tepat sesuai dengan kebutuhan dan gaya berkendaramu. Jangan ragu untuk belajar lebih banyak, bertanya kepada ahlinya, dan tentu saja, menikmati proses modifikasi yang tak ada habisnya ini!

Bagaimana menurutmu, apakah artikel ini membantu menjelaskan LSA? Punya pengalaman menarik saat memilih noken as? Yuk, bagikan di kolom komentar di bawah!
