Avometer: Panduan Lengkap, Fungsi, Cara Kerja, & Tips Penggunaannya

Table of Contents

Pernah mendengar nama avometer? Atau mungkin lebih sering dengar sebutan multimeter atau multitester? Nah, ketiganya itu sebenarnya merujuk pada alat yang sama lho. Avometer adalah sebuah alat ukur elektronik yang sangat penting dan serbaguna, terutama bagi Anda yang berkecimpung di dunia kelistrikan, elektronika, atau sekadar hobi utak-atik barang elektronik di rumah.

Fungsi utamanya adalah untuk mengukur tiga besaran listrik dasar, yaitu Arus (Ampere), Tegangan (Volt), dan Hambatan (Ohm). Nama “AVO” itu sendiri diambil dari singkatan ketiga besaran tersebut: A (Ampere), V (Volt), dan O (Ohm). Makanya, alat ini sering juga disebut AVO meter.

Alat ini ibarat pisau lipat Swiss Army-nya para teknisi listrik dan elektronika. Dengan satu alat, Anda bisa melakukan banyak pengukuran krusial. Tanpa avometer, akan sangat sulit untuk mendiagnosis masalah pada rangkaian listrik, memeriksa komponen elektronik, atau bahkan sekadar mengecek kondisi baterai remote control Anda.

Mengapa Avometer Begitu Penting?¶

Dalam setiap rangkaian listrik atau elektronik, ada tiga besaran utama yang selalu bermain peran: Arus, Tegangan, dan Hambatan. Ketiganya saling terkait erat dan menentukan bagaimana sebuah sirkuit bekerja. Jika salah satu besaran ini tidak sesuai dengan yang seharusnya, maka sirkuit tersebut bisa tidak berfungsi, bekerja tidak optimal, atau bahkan rusak.

Di sinilah peran avometer jadi vital. Alat ini memungkinkan kita untuk “melihat” kondisi listrik di dalam sirkuit tanpa merusaknya. Kita bisa tahu berapa besar tegangan yang mengalir di titik tertentu, berapa arus yang ditarik oleh sebuah komponen, atau berapa nilai hambatan dari sebuah resistor.

Bayangkan jika Anda punya senter yang tidak mau menyala. Mungkin masalahnya ada di baterai (tegangan kurang), saklar (tidak ada kontinuitas), atau lampunya yang putus (hambatan tak terhingga). Dengan avometer, Anda bisa memeriksa satu per satu kemungkinan ini secara sistematis. Ini jauh lebih efisien daripada sekadar menebak-nebak atau langsung mengganti semua komponen.

Avometer juga penting untuk memastikan instalasi listrik di rumah aman. Anda bisa mengukur tegangan di stop kontak untuk memastikan sesuai dengan standar (misalnya 220V di Indonesia). Anda juga bisa mengecek kontinuitas kabel untuk memastikan tidak ada yang putus atau terhubung singkat.

Bagaimana Cara Kerja Avometer Secara Umum?¶

Pada dasarnya, avometer bekerja dengan mengukur arus atau tegangan yang melewatinya (atau yang melewati bagian dari sirkuit internalnya) lalu menerjemahkannya menjadi nilai yang bisa kita baca, entah itu melalui gerakan jarum (untuk avometer analog) atau angka di layar (untuk avometer digital). Setiap fungsi pengukuran (Volt, Ampere, Ohm) menggunakan konfigurasi sirkuit internal yang berbeda.

Saat mengukur tegangan, avometer dipasang paralel dengan sumber tegangan atau komponen yang diukur. Alat ini memiliki hambatan internal yang sangat tinggi (terutama untuk voltmeter ideal) sehingga hanya sedikit arus yang mengalir melaluinya, minimalkan pengaruh terhadap sirkuit yang diukur. Besarnya arus yang sangat kecil ini kemudian diukur dan dikonversi menjadi nilai tegangan.

Ketika mengukur arus, avometer dipasang secara seri dengan beban atau komponen yang arusnya ingin diukur. Dalam mode ini, avometer berperilaku seperti hambatan yang sangat rendah (mendekati nol) sehingga hampir semua arus dari sirkuit mengalir melaluinya. Arus yang mengalir ini kemudian diukur langsung.

Untuk mengukur hambatan, avometer memiliki sumber tegangan (biasanya dari baterai internalnya) yang dialirkan melalui komponen yang diukur. Kemudian, avometer akan mengukur arus yang mengalir akibat tegangan tersebut. Menggunakan Hukum Ohm (V = I * R), alat ini bisa menghitung nilai hambatan (R = V / I) berdasarkan tegangan yang dikeluarkannya dan arus yang terukur. Jadi, pengukuran hambatan ini tidak bergantung pada sumber tegangan eksternal dari sirkuit yang sedang diukur.

Setiap mode pengukuran ini biasanya memiliki beberapa rentang (range) pengukuran. Rentang ini perlu dipilih agar nilai yang diukur jatuh dalam skala yang tepat, memberikan hasil yang paling akurat. Misalnya, mengukur baterai 1.5V sebaiknya memilih rentang 0-5V DC daripada 0-50V DC, karena skala 0-5V akan memberikan pembacaan yang lebih detail.

Bagian-Bagian Utama Avometer¶

Meskipun model dan fiturnya bervariasi, terutama antara tipe analog dan digital, ada beberapa bagian utama yang umumnya dimiliki oleh avometer:

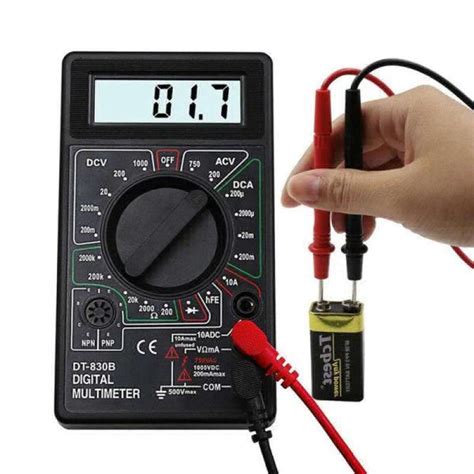

Image just for illustration

Probe (Kabel Uji)¶

Ini adalah dua kabel (umumnya berwarna merah dan hitam) yang ujungnya berupa batang logam runcing. Kabel merah biasanya dihubungkan ke terminal positif atau pengukuran berbagai besaran, sedangkan kabel hitam selalu dihubungkan ke terminal “COM” (Common) yang merupakan terminal referensi atau negatif. Probe ini yang Anda sentuhkan ke titik-titik pada sirkuit yang ingin diukur.

Display (Layar)¶

Ini adalah bagian tempat Anda membaca hasil pengukuran.
* Pada avometer analog, display-nya berupa papan skala dengan jarum penunjuk. Anda membaca nilai dengan melihat posisi jarum pada skala yang relevan.
* Pada avometer digital, display-nya berupa layar LCD yang menampilkan angka secara langsung. Ini membuat pembacaan lebih mudah dan mengurangi potensi kesalahan paralaks (kesalahan membaca karena sudut pandang).

Saklar Pemilih Rentang (Selector Dial/Switch)¶

Bagian ini adalah kenop putar atau tombol yang digunakan untuk memilih fungsi pengukuran (AC Volt, DC Volt, Ampere, Ohm) dan rentang (range) pengukuran yang diinginkan. Misalnya, memilih DCV 10V untuk mengukur tegangan DC maksimal 10 Volt. Pemilihan rentang yang tepat sangat krusial untuk akurasi dan mencegah kerusakan alat.

Terminal Input¶

Ini adalah lubang atau soket tempat probe dihubungkan. Umumnya ada beberapa terminal:
* COM: Terminal umum, selalu dihubungkan dengan probe hitam.
* VΩmA: Terminal untuk mengukur Tegangan (Volt), Hambatan (Ohm), dan Arus (biasanya dalam miliAmpere atau mikroAmpere). Probe merah dihubungkan ke sini untuk sebagian besar pengukuran.
* 10A (atau serupa): Terminal khusus untuk mengukur arus dalam rentang yang lebih besar (biasanya sampai 10 Ampere atau lebih). Mengukur arus tinggi pada terminal VΩmA bisa merusak alat.

Sekrup Pengatur Jarum (Zero Adjustment - Khusus Analog)¶

Pada avometer analog, ada sekrup kecil di dekat display yang digunakan untuk mengatur posisi jarum ke angka nol saat alat tidak digunakan atau saat melakukan kalibrasi awal sebelum mengukur hambatan. Ini penting untuk mendapatkan pembacaan yang akurat.

Pengatur Nol Ohm (Zero Ohm Adjustment - Khusus Analog)¶

Kenop putar atau tombol ini hanya ada di avometer analog dan digunakan sebelum mengukur hambatan. Caranya, hubungkan kedua ujung probe (merah dan hitam), lalu putar kenop ini sampai jarum menunjuk tepat ke angka nol pada skala Ohm. Ini mengkompensasi tegangan baterai internal yang mungkin sedikit lemah.

Tipe-Tipe Avometer¶

Secara garis besar, avometer dibagi menjadi dua tipe utama:

Avometer Analog¶

Avometer analog menggunakan jarum penunjuk yang bergerak di atas skala cetak untuk menampilkan hasil pengukuran.
* Kelebihan: Jarum yang bergerak memudahkan melihat tren atau fluktuasi nilai. Tidak memerlukan baterai saat mengukur tegatan AC atau DC (kecuali untuk pengukuran hambatan). Harganya cenderung lebih terjangkau. Tampilan visual gerakan jarum bisa sangat membantu saat menyetel sesuatu (misalnya frekuensi radio).
* Kekurangan: Kurang presisi dibandingkan digital. Pembacaan bisa sulit karena harus memilih skala yang tepat dan menghindari kesalahan paralaks. Rentang pengukuran biasanya lebih sedikit. Jarum dan komponen mekanisnya bisa rapuh. Memerlukan kalibrasi manual (zero adjustment) sebelum mengukur hambatan.

Avometer Digital (Digital Multimeter - DMM)¶

Avometer digital menampilkan hasil pengukuran dalam bentuk angka di layar LCD. Ini adalah tipe yang paling umum digunakan saat ini.
* Kelebihan: Sangat presisi. Pembacaan mudah dan cepat (langsung angka). Mengurangi potensi kesalahan baca. Banyak model modern punya fitur auto-ranging (otomatis memilih rentang terbaik), data hold (menahan nilai terakhir di layar), dan fitur tambahan lain seperti mengukur kapasitansi, frekuensi, suhu, atau menguji dioda dan transistor. Lebih tahan banting secara mekanis.
* Kekurangan: Membutuhkan baterai untuk semua fungsi (termasuk mengukur tegangan). Layar LCD bisa sulit dibaca di kondisi gelap (meskipun banyak yang punya backlight). Terkadang ada jeda (latency) saat menampilkan nilai yang berfluktuasi cepat dibandingkan jarum analog.

Meskipun ada tipe lain seperti Clamp Meter (khusus mengukur arus tanpa memutus sirkuit, dengan menjepitkan rahangnya pada kabel), ketika orang berbicara tentang avometer atau multimeter, mereka biasanya merujuk pada tipe analog atau digital standar ini.

Panduan Dasar Menggunakan Avometer (Untuk Pemula)¶

Menggunakan avometer tidak sulit, tapi butuh ketelitian dan pemahaman dasar. Yang paling penting: KESELAMATAN!

Keselamatan Pertama!¶

• Selalu pastikan tangan Anda kering dan tidak menyentuh bagian logam dari probe saat melakukan pengukuran pada sirkuit yang bertegangan.
• Saat mengukur tegangan atau arus, pastikan Anda memilih fungsi (AC/DC) dan rentang yang lebih tinggi dari nilai perkiraan yang akan diukur. Setelah itu, baru turunkan rentangnya jika perlu untuk mendapatkan akurasi yang lebih baik. Ini mencegah avometer rusak jika ternyata tegangan/arus lebih tinggi dari yang diperkirakan.
• Jangan pernah mengukur hambatan (Ohm) atau kontinuitas pada sirkuit yang masih terhubung ke sumber listrik! Selalu putuskan daya ke sirkuit sebelum mengukur hambatan atau kontinuitas.
• Periksa kondisi kabel probe. Pastikan isolasinya tidak mengelupas atau rusak.

Mengukur Tegangan (Volt - V)¶

1. Pilih Fungsi: Putar saklar ke bagian “V” pada display. Pilih antara ACV (Alternating Current Voltage - Tegangan Bolak-balik, seperti listrik PLN) atau DCV (Direct Current Voltage - Tegangan Searah, seperti dari baterai, adaptor, atau power supply DC).
2. Pilih Rentang: Pilih rentang yang sedikit lebih tinggi dari perkiraan tegangan. Jika tidak yakin, mulai dari rentang tertinggi.
3. Hubungkan Probe: Hubungkan probe hitam ke terminal COM. Hubungkan probe merah ke terminal VΩmA.
4. Lakukan Pengukuran: Sentuhkan ujung probe secara paralel (menyeberangi) komponen atau sumber yang ingin diukur tegangannya. Misalnya, sentuhkan probe merah ke terminal positif baterai dan probe hitam ke terminal negatif baterai. Atau, colokkan kedua probe ke lubang stop kontak untuk mengukur tegangan AC.
5. Baca Hasil: Baca angka pada display digital atau posisi jarum pada skala Volt yang sesuai di avometer analog.

Mengukur Arus (Ampere - A)¶

Mengukur arus sedikit lebih rumit karena meter harus dipasang seri dengan beban, yang berarti Anda harus “memutus” sirkuit untuk menyisipkan avometer.

1. Pilih Fungsi: Putar saklar ke bagian “A” atau “mA” pada display. Pilih antara ACA (Arus AC) atau DCA (Arus DC).
2. Pilih Rentang: Pilih rentang yang sedikit lebih tinggi dari perkiraan arus. Jika tidak yakin, mulai dari rentang tertinggi (ingat terminal 10A jika arusnya besar!).
3. Hubungkan Probe: Hubungkan probe hitam ke terminal COM. HATI-HATI! Untuk mengukur arus, probe merah dihubungkan ke terminal VΩmA untuk rentang miliampere (mA) atau mikroampere (µA), atau ke terminal 10A (atau serupa) jika arusnya diperkirakan lebih dari beberapa ratus miliampere. Pastikan Anda menghubungkan ke terminal yang benar sesuai rentang yang dipilih!
4. Putuskan Daya: Matikan atau putuskan sumber daya ke sirkuit.
5. Sisipkan Avometer (Seri): Buka sirkuit pada titik di mana Anda ingin mengukur arus. Misalnya, putuskan sambungan antara baterai dan lampu. Sisipkan avometer di antara keduanya, sehingga arus yang menuju lampu harus melewati avometer terlebih dahulu. Probe merah dihubungkan ke sisi ‘masuk’ arus, probe hitam ke sisi ‘keluar’ arus menuju beban.
6. Nyalakan Daya & Baca Hasil: Nyalakan kembali sumber daya dan baca hasilnya di avometer.

Mengukur Hambatan (Ohm - Ω)¶

1. Putuskan Daya: PASTIKAN sirkuit yang akan diukur hambatannya sudah terputus dari sumber listrik sepenuhnya! Mengukur hambatan pada sirkuit bertegangan bisa merusak avometer.
2. Pilih Fungsi: Putar saklar ke bagian “Ω” (Ohm) pada display. Pilih rentang yang sesuai dengan perkiraan nilai hambatan.
3. Hubungkan Probe: Hubungkan probe hitam ke terminal COM. Hubungkan probe merah ke terminal VΩmA.
4. Kalibrasi Nol Ohm (Khusus Analog): Hubungkan langsung ujung probe merah dan hitam satu sama lain. Jarum harus menunjuk ke angka nol pada skala Ohm (ingat, skala Ohm di analog itu terbalik, nolnya ada di kanan!). Jika tidak, putar kenop Zero Ohm Adjustment sampai jarum pas di nol. Untuk digital, langkah ini tidak perlu.
5. Lakukan Pengukuran: Sentuhkan ujung probe ke kedua ujung komponen yang ingin diukur hambatannya (misalnya, resistor, kabel, elemen pemanas). Jika Anda mengukur komponen yang terpasang di papan sirkuit, sebaiknya lepaskan satu kaki komponen dari papan sirkuit untuk menghindari pembacaan yang salah akibat komponen lain di sirkuit tersebut.
6. Baca Hasil: Baca hasilnya di display digital atau pada skala Ohm (Ω) di avometer analog.

Mengukur Kontinuitas (Continuity)¶

Ini adalah fitur yang sangat berguna untuk mengecek apakah ada sambungan listrik antara dua titik (misalnya, apakah kabel putus atau tidak).

1. Putuskan Daya: Sama seperti mengukur hambatan, pastikan sirkuit tidak bertegangan.
2. Pilih Fungsi: Putar saklar ke simbol kontinuitas (seringkali dilambangkan dengan simbol dioda atau gelombang suara/buzzer). Fungsi ini seringkali satu grup dengan pengukuran dioda atau hambatan rendah.
3. Hubungkan Probe: Hubungkan probe hitam ke terminal COM dan probe merah ke terminal VΩmA.
4. Lakukan Pengukuran: Sentuhkan ujung probe ke dua titik yang ingin Anda cek sambungannya.
5. Dengarkan/Lihat Hasil: Jika ada kontinuitas (sambungan yang baik, hambatan sangat rendah), avometer digital akan berbunyi “beep” atau menunjukkan nilai hambatan yang sangat rendah (mendekati nol). Avometer analog akan menunjukkan hambatan yang sangat rendah (jarum bergerak ke kanan, mendekati nol Ohm). Jika tidak ada sambungan (kabel putus, saklar terbuka), tidak akan ada bunyi atau avometer akan menunjukkan hambatan tak terhingga (biasanya dilambangkan “OL” di digital atau jarum tetap di kiri di analog).

Fakta Menarik dan Tips Seputar Avometer¶

• Siapa Penemunya? Avometer pertama kali diciptakan oleh seorang insinyur asal Inggris bernama Donald Macadie pada tahun 1923. Ia bekerja di Post Office (sekarang British Telecom) dan membutuhkan alat yang bisa mengukur Ampere, Volt, dan Ohm dengan cepat untuk pemeliharaan sirkuit telekomunikasi.
• Nama Avometer Populer di Inggris: Nama “Avometer” sebenarnya adalah nama merek dagang untuk alat buatan perusahaan Automatic Coil Winder and Electrical Equipment Company (ACWEECO) yang didirikan Macadie. Karena produknya begitu sukses, nama merek ini menjadi generik (sama seperti “Aqua” untuk air mineral) dan sangat populer di Inggris dan negara-negara Persemakmuran. Di Amerika Serikat, istilah “multimeter” atau “VOM” (Volt-Ohm-Milliampere) lebih umum.
• Pentingnya Baterai Internal: Baterai di dalam avometer (biasanya 1.5V AA/AAA dan/atau 9V kotak) hanya digunakan untuk fungsi pengukuran hambatan dan kontinuitas, serta untuk menyalakan display digital. Pengukuran tegangan dan arus (selain rentang mA/µA pada beberapa model lama) tidak menggunakan daya dari baterai internal avometer.
• Tips Memilih Avometer: Sesuaikan dengan kebutuhan Anda. Untuk hobi dasar atau penggunaan rumah tangga, avometer digital yang terjangkau sudah sangat mencukupi. Untuk pekerjaan profesional atau yang butuh presisi tinggi dan fitur canggih (seperti mengukur frekuensi, kapasitansi, True RMS), pilih DMM berkualitas tinggi dari merek terpercaya. Pertimbangkan juga fitur auto-ranging, backlight, dan ketahanan banting.
• Tips Perawatan: Simpan avometer di tempat kering dan aman. Jangan biarkan probe tertekuk ekstrem. Ganti baterai jika display digital mulai redup atau jika kalibrasi nol Ohm (analog) sulit didapat. Selalu matikan alat setelah digunakan untuk menghemat baterai.

Perbandingan Singkat: Analog vs. Digital¶

Berikut tabel sederhana untuk membandingkan kedua tipe avometer utama:

Fitur	Avometer Analog	Avometer Digital
Tampilan	Jarum & Skala	Layar LCD (Angka)
Presisi	Rendah/Sedang	Tinggi
Kemudahan Baca	Butuh keahlian, rawan paralaks	Mudah, langsung angka
Melihat Tren	Sangat Baik (gerakan jarum)	Kurang baik (angka berubah cepat)
Baterai	Hanya untuk Ohm/kontinuitas	Untuk semua fungsi, display
Harga	Umumnya lebih terjangkau	Bervariasi, bisa mahal untuk fitur lengkap
Fitur Tambahan	Minim	Banyak (auto-range, hold, dll.)
Ketahanan	Rawan goncangan (jarum)	Umumnya lebih tahan banting mekanis

Memilih antara analog atau digital tergantung pada preferensi pribadi dan aplikasi spesifik Anda. Banyak teknisi berpengalaman masih menyimpan avometer analog karena kemampuannya dalam menunjukkan tren fluktuasi yang kadang sulit ditangkap oleh angka digital yang bergerak cepat. Namun, untuk sebagian besar tugas, DMM modern menawarkan kemudahan penggunaan dan akurasi yang unggul.

Kesimpulan¶

Avometer, multimeter, atau multitester adalah alat yang sangat krusial dalam dunia listrik dan elektronik. Alat ini memungkinkan kita mengukur besaran dasar seperti Arus, Tegangan, dan Hambatan, yang merupakan kunci untuk memahami cara kerja sirkuit, mendiagnosis masalah, dan memastikan keamanan. Mengenal bagian-bagiannya, memahami cara kerjanya secara umum, dan yang terpenting, mengetahui cara menggunakannya dengan aman dan benar adalah langkah awal yang bagus bagi siapa saja yang tertarik dengan bidang ini. Baik Anda menggunakan model analog yang klasik atau digital yang modern, kemampuan untuk mengukur dengan tepat adalah skill yang sangat berharga.

Bagaimana pengalaman Anda menggunakan avometer? Punya pertanyaan lebih lanjut atau tips menarik lainnya? Jangan ragu berbagi di kolom komentar di bawah ya!
