VRRP: Pengertian Lengkap, Fungsi, dan Cara Kerjanya yang Mudah Dipahami!

Table of Contents

Pernah ngalamin koneksi internet putus nyambung di kantor atau rumah, gara-gara router utamanya mati mendadak? Pasti bikin kesel banget, kan? Nah, di dunia jaringan, terutama di lingkungan yang butuh koneksi stabil dan selalu siap, masalah kayak “single point of failure” di gateway default ini jadi mimpi buruk. Single point of failure itu artinya kalau satu komponen mati, seluruh sistem ikut terganggu atau bahkan mati total.

Di sinilah VRRP alias Virtual Router Redundancy Protocol datang sebagai pahlawan. Intinya, VRRP ini protokol jaringan yang diciptakan buat ngasih high availability atau ketersediaan tinggi buat gateway default kamu. Jadi, kalau router utama yang jadi gateway itu mati, secara otomatis ada router lain yang langsung ngambil alih tugasnya tanpa pengguna akhir sadar ada perpindahan. Keren, kan?

Image just for illustration

VRRP ini bekerja dengan cara bikin seolah-olah ada satu “router virtual” yang punya alamat IP dan alamat MAC sendiri. Router virtual ini sebenarnya gak ada secara fisik, tapi alamat IP dan MAC-nya dipakai bareng-bareng sama beberapa router fisik yang ada di jaringan. Router-router fisik inilah yang kemudian tergabung dalam satu grup VRRP dan saling memantau kondisi satu sama lain.

Salah satu router di grup itu akan berperan jadi Master, yaitu router yang aktif menghandle traffic yang menuju gateway virtual itu. Router lainnya berperan jadi Backup, siap siaga kalau-kalau si Master tumbang. Begitu Master gak bisa dijangkau lagi (misalnya karena mati, rusak, atau link-nya down), salah satu router Backup akan langsung promosi jadi Master dan ngambil alih IP serta MAC address virtual tadi. Proses perpindahan ini biasanya cepet banget dan transparan buat perangkat lain di jaringan, kayak komputer atau server yang pakai IP virtual itu sebagai gateway-nya.

Kenapa Kita Butuh VRRP? Pentingnya Redundansi Gateway¶

Bayangin aja, di jaringan kantor yang isinya banyak karyawan, semua komputernya diset buat pakai satu alamat IP tertentu sebagai gateway default mereka buat keluar jaringan (misalnya ke internet). Kalau router fisik yang punya alamat IP itu mendadak mati, semua komputer itu langsung gak bisa akses internet atau jaringan luar lainnya. Kacau balau, kan? Produktivitas bisa langsung turun drastis.

Nah, VRRP ini diciptakan tepat buat mengatasi skenario mengerikan tadi. Tujuan utamanya adalah buat memastikan bahwa gateway default di jaringan lokal kamu itu selalu tersedia, gak peduli apa yang terjadi sama salah satu router fisiknya. Ini yang kita sebut High Availability (HA).

Dengan adanya VRRP, kamu bisa punya dua atau lebih router fisik yang terhubung ke jaringan yang sama, dan mereka semua “berbagi” satu alamat IP gateway virtual. Jadi, meskipun router fisik yang lagi jadi Master itu mati, perangkat lain di jaringan (komputer, server, printer) gak perlu ganti konfigurasi gateway-nya. Mereka tetap ngirim traffic ke alamat IP virtual yang sama, dan sekarang ada router Backup yang udah siap sedia ngambil alih tugas Master.

• Meningkatkan Keandalan Jaringan: Ini poin paling krusial. Jaringan jadi lebih kuat dan tahan banting terhadap kegagalan perangkat keras tunggal. Bisnis atau aktivitas yang sangat bergantung pada koneksi jadi gak gampang terhenti.
• Transparansi buat Pengguna dan Perangkat: Perangkat akhir (end device) gak perlu tahu atau peduli router fisik mana yang lagi aktif jadi gateway. Mereka cuma tahu alamat IP virtual itu, dan VRRP yang ngurusin di belakang layar siapa yang lagi “megang” IP itu. Konfigurasi perangkat jadi lebih simpel karena gak perlu diubah kalau ada router mati.
• Mengurangi Downtime: Proses failover (perpindahan dari Master ke Backup) di VRRP itu cepat. Dalam hitungan detik, router Backup bisa langsung aktif, meminimalkan waktu mati (downtime) akibat kegagalan gateway.

Pokoknya, kalau kamu butuh jaringan yang selalu “nyala” dan gak mau pusing kalau ada router mati, implementasi protokol redundansi gateway kayak VRRP ini penting banget. Ini investasi buat kestabilan dan keandalan infrastruktur jaringan kamu.

Bagaimana VRRP Bekerja? Mari Kita Bedah Mekanismenya¶

Oke, sekarang kita coba kupas lebih dalam, gimana sih VRRP ini beneran bekerja? Mekanismenya cukup cerdas dan efisien.

1. Pembentukan Grup VRRP (VRRP Group)¶

Langkah pertama, kamu harus nentuin router fisik mana aja yang mau ikutan dalam skema redundansi ini. Router-router ini kemudian dikumpulkan dalam satu VRRP Group. Setiap grup VRRP diidentifikasi dengan nomor unik yang disebut Virtual Router ID atau VRID. VRID ini nilainya dari 1 sampai 255. Dalam satu jaringan lokal yang sama, bisa ada beberapa grup VRRP untuk skema redundansi yang berbeda (misalnya, untuk VLAN yang berbeda).

2. Alamat IP dan MAC Virtual¶

Setiap grup VRRP yang dibentuk akan punya dua alamat penting:
* Virtual IP Address: Ini adalah alamat IP yang akan dipakai oleh semua perangkat di jaringan lokal sebagai gateway default mereka. Alamat IP ini biasanya diambil dari subnet yang sama dengan interface router fisik, dan disarankan bukan alamat IP yang dipakai oleh router fisik mana pun untuk menghindari konflik.
* Virtual MAC Address: VRRP secara otomatis menghasilkan alamat MAC khusus untuk router virtual ini. Formatnya biasanya 00-00-5E-00-01-XX, di mana XX adalah nilai VRID dalam format heksadesimal. Semua traffic yang ditujukan ke IP virtual tadi akan dikirim ke MAC virtual ini.

3. Pemilihan Master (Master Election)¶

Dalam satu grup VRRP, hanya ada satu router yang bisa jadi Master pada satu waktu, dan router-router lainnya akan jadi Backup. Proses penentuan siapa yang jadi Master ini didasarkan pada nilai Priority.

• Setiap router dalam grup VRRP diberi nilai Priority. Nilainya berkisar antara 1 sampai 254 (nilai 0 dan 255 punya arti khusus).
• Router dengan nilai Priority paling tinggi akan dipilih jadi Master.
• Kalau ada dua atau lebih router punya Priority yang sama dan paling tinggi, router dengan alamat IP fisik tertinggi di interface yang berpartisipasi dalam grup VRRP itu yang akan jadi Master.

Nilai Priority default biasanya 100. Jadi, kalau kamu punya dua router dengan Priority default, yang punya IP fisik lebih tinggi di interface LAN akan jadi Master. Kamu bisa atur Priority ini secara manual buat nentuin router mana yang kamu inginkan jadi Master utama (biasanya router yang lebih kuat atau punya koneksi utama).

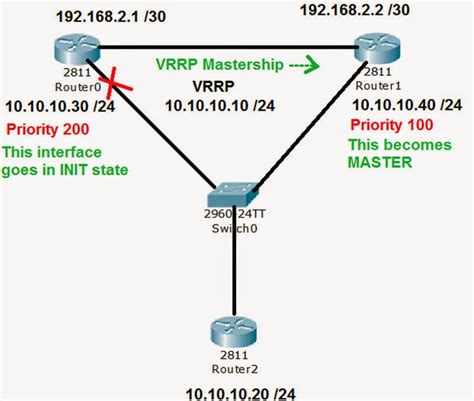

Image just for illustration

4. Pengiriman Pesan Advertisement (Advertisement Messages)¶

Router yang berperan sebagai Master secara berkala akan mengirimkan pesan Advertisement (disebut juga Hello messages) ke alamat multicast khusus (224.0.0.18 untuk IPv4). Pesan ini memberitahu router Backup bahwa si Master masih aktif dan sehat. Pesan Advertisement ini isinya macem-macem, termasuk Priority Master, interval pengiriman Advertisement (Advertisement Interval), dan informasi lain tentang grup VRRP.

Interval pengiriman Advertisement ini bisa diatur, defaultnya biasanya 1 detik. Router Backup memantau pesan-pesan ini.

5. Transisi Status (State Transitions)¶

Setiap router dalam grup VRRP bisa berada dalam salah satu dari tiga status (state):
* Init: Status awal saat VRRP diaktifkan. Router belum tahu perannya.
* Backup: Router dalam status ini memantau pesan Advertisement dari Master. Mereka tidak memiliki IP virtual dan MAC virtual, dan tidak merespons traffic yang ditujukan ke IP virtual. Jika mereka berhenti menerima Advertisement dari Master dalam waktu tertentu (Master Down Interval), mereka akan memulai proses pemilihan Master baru.
* Master: Router dalam status ini memiliki IP virtual dan MAC virtual, merespons permintaan ARP untuk IP virtual, dan menghandle traffic yang ditujukan ke gateway virtual. Router Master secara aktif mengirimkan pesan Advertisement.

Ketika router Backup berhenti menerima pesan Advertisement dari Master dan Master Down Interval-nya habis, router Backup dengan Priority tertinggi akan mengambil alih peran Master.

6. Preemption¶

Ada fitur penting yang namanya Preemption. Ini adalah kemampuan router Backup dengan Priority yang lebih tinggi untuk secara otomatis mengambil alih peran Master ketika router tersebut online atau kondisinya membaik, meskipun saat itu sudah ada router lain yang jadi Master (dengan Priority lebih rendah).

• Kalau Preemption diaktifkan (ini defaultnya), begitu router dengan Priority lebih tinggi online, dia akan “merampas” status Master dari router yang sedang aktif (jika Priority-nya lebih rendah). Ini memastikan bahwa router yang kamu inginkan (dengan Priority paling tinggi) selalu jadi Master kalau dia lagi sehat.
• Kalau Preemption dinonaktifkan, router yang sudah jadi Master akan tetap jadi Master sampai dia mati atau dinonaktifkan secara manual, meskipun ada router Backup dengan Priority lebih tinggi yang online. Pergantian Master hanya terjadi kalau Master yang sedang aktif mati.

Preemption ini berguna kalau kamu pengen router tertentu yang jadi Master utama, misalnya router yang lebih canggih atau terhubung ke jalur internet utama. Tapi perlu hati-hati, kalau ada router yang flapping (mati nyala mati nyala), ini bisa bikin sering terjadi perpindahan Master, yang justru bisa mengganggu koneksi sesaat.

Dengan memahami langkah-langkah dan konsep-konsep ini, kamu bisa lihat betapa cerdasnya VRRP dalam menyediakan redundansi yang transparan buat pengguna akhir.

Konsep Kunci dalam VRRP yang Perlu Kamu Tahu¶

Supaya makin mantap pemahaman tentang VRRP, ada beberapa istilah dan konsep kunci yang sering disebut-sebut. Yuk, kita bedah satu per satu:

• Virtual Router ID (VRID): Udah disebutin tadi, ini nomor unik (1-255) yang mengidentifikasi satu grup VRRP di jaringan. Penting banget semua router dalam satu grup punya VRID yang sama.
• Virtual IP Address: Ini IP Address yang bakal dipakai oleh semua perangkat di jaringan sebagai gateway default. IP ini gak boleh dipakai sama router fisik mana pun di interface yang sama, ya.
• Virtual MAC Address: Alamat MAC unik yang dibuat VRRP untuk router virtual. Formatnya 00-00-5E-00-01-XX, XX itu VRID heksa. Perangkat lain akan belajar MAC ini lewat ARP request untuk IP virtual.
• Priority: Angka (1-254) yang menentukan urutan pemilihan Master. Makin tinggi angkanya, makin besar peluangnya jadi Master. Angka 0 dan 255 punya arti khusus: 0 dipakai Master untuk mengumumkan bahwa dia akan down (supaya failover lebih cepat), 255 dipakai oleh router yang memiliki IP virtual sebagai alamat IP fisiknya (disebut IP address owner), dan dia akan selalu jadi Master dengan Priority tertinggi tanpa perlu konfigurasi khusus.
• Preemption: Kemampuan router Backup dengan Priority lebih tinggi untuk mengambil alih status Master dari router yang sedang aktif (jika Priority-nya lebih rendah) segera setelah dia online. Bisa diaktifkan atau dinonaktifkan.
• Advertisement Interval: Jeda waktu (biasanya dalam detik) antara Master mengirimkan pesan Advertisement. Router Backup pakai interval ini buat tahu kapan harusnya menerima pesan dari Master.
• Master Down Interval: Waktu tunggu (biasanya dihitung berdasarkan Advertisement Interval dikali faktor tertentu) bagi router Backup untuk menyatakan bahwa Master “mati” karena tidak menerima Advertisement lagi. Setelah interval ini habis, proses pemilihan Master baru dimulai.

Memahami konsep-konsep ini penting banget saat kamu mau merencanakan atau melakukan konfigurasi VRRP. Salah setting Priority atau Preemption bisa bikin hasil redundansinya gak sesuai harapan.

VRRP vs. Protokol Redundansi Lainnya: Apa Bedanya?¶

VRRP ini bukan satu-satunya protokol yang ada untuk tujuan redundansi gateway pertama (First Hop Redundancy Protocol - FHRP). Ada beberapa protokol lain, terutama yang populer dari vendor Cisco:

• HSRP (Hot Standby Router Protocol): Ini protokol FHRP pertama yang populer, dikembangkan oleh Cisco. Cara kerjanya mirip banget sama VRRP, menggunakan konsep Master (disebut Active) dan Backup (disebut Standby), IP virtual, dan MAC virtual. Perbedaannya, HSRP itu proprietary Cisco, artinya cuma jalan di perangkat Cisco. Sementara VRRP itu standar terbuka (RFC), jadi bisa diimplementasikan di router dari berbagai vendor (Cisco, Juniper, MikroTik, Huawei, dll).
• GLBP (Gateway Load Balancing Protocol): Juga protokol proprietary Cisco. GLBP ini lebih canggih dari HSRP atau VRRP karena bisa melakukan load balancing. Jadi, traffic dari perangkat di jaringan bisa dibagi ke beberapa router fisik sekaligus, bukan cuma satu Master yang aktif dan sisanya Backup pasif. GLBP pakai beberapa MAC virtual dan bisa menunjuk beberapa Active Virtual Forwarder (AVF) untuk mem-forward traffic.

Berikut tabel perbandingan singkatnya:

Fitur	VRRP (RFC 3768/5798)	HSRP (Cisco)	GLBP (Cisco)
Standar	Terbuka	Proprietary Cisco	Proprietary Cisco
Arsitektur	Master/Backup	Active/Standby	Active Virtual Gateway (AVG) & Active Virtual Forwarders (AVFs)
MAC Virtual	Satu per grup VRRP	Satu per grup HSRP	Banyak per grup GLBP
Load Balancing	Tidak (Active-Standby)	Tidak (Active-Standby)	Ya, antar AVFs
Support Vendor	Multi-vendor	Cisco Only	Cisco Only
Nomor Grup/VRID/Group ID	1-255	0-4095 (versi 1) / 0-4095 (versi 2)	1-1023

Buat kebanyakan skenario yang cuma butuh high availability sederhana tanpa load balancing (alias kalau satu mati, yang lain langsung gantiin), VRRP dan HSRP sama-sama efektif. Pilihan antara keduanya seringkali tergantung pada vendor perangkat jaringan yang kamu pakai dan apakah kamu mau terikat dengan satu vendor (Cisco) atau pengen solusi yang lebih fleksibel dan multi-vendor. Kalau butuh load balancing di gateway, GLBP bisa jadi pilihan, tapi ya cuma ada di perangkat Cisco.

VRRP populer karena sifatnya yang standar terbuka, bikin implementasinya di lingkungan yang heterogen (berbagai merek router) jadi lebih mudah.

Konfigurasi Dasar VRRP (Konsepnya)¶

Oke, gimana sih caranya nyeting VRRP di router? Nah, detail perintahnya ini beda-beda tergantung merek routernya (Cisco IOS, Juniper Junos, MikroTik RouterOS, dll). Tapi, konsep dasar langkah-langkahnya biasanya mirip:

1. Pilih Interface: Tentukan di interface router mana VRRP ini akan dijalankan (biasanya interface yang terhubung ke jaringan lokal/LAN).
2. Aktifkan VRRP: Aktifkan fitur VRRP di interface tersebut.
3. Definisikan VRID: Tentukan nomor VRID untuk grup VRRP ini. Semua router dalam grup harus pakai VRID yang sama.
4. Konfigurasi Virtual IP Address: Masukkan Virtual IP Address yang akan dipakai sebagai gateway default. IP ini harus di subnet yang sama dengan interface fisiknya.
5. Atur Priority (Opsional tapi Disarankan): Berikan nilai Priority untuk setiap router. Router dengan Priority tertinggi yang kamu inginkan jadi Master. Kalau gak diset, defaultnya 100 atau nilai lain tergantung vendor.
6. Konfigurasi Preemption (Opsional): Tentukan apakah Preemption mau diaktifkan atau dinonaktifkan. Defaultnya biasanya aktif.
7. Atur Timer (Jarang Diubah kecuali Kebutuhan Khusus): Interval Advertisement dan Master Down Interval biasanya pakai default udah cukup, tapi bisa diubah kalau butuh tuning performa failover (misalnya bikin lebih cepat, tapi hati-hati bisa lebih sensitif sama gangguan kecil).

Contoh (ini bukan perintah nyata, cuma ilustrasi konsep):

interface GigabitEthernet0/1
 vrrp <VRID> ip <Virtual_IP_Address>
 vrrp <VRID> priority <Nilai_Priority>
 vrrp <VRID> preempt enable (atau disable)

Setelah dikonfigurasi di semua router yang masuk grup VRRP, router-router itu akan mulai berkomunikasi, memilih Master, dan standby jadi Backup. Kamu bisa ngecek status VRRP di setiap router untuk memastikan siapa yang jadi Master dan siapa yang jadi Backup.

Praktik Terbaik Implementasi VRRP¶

Supaya implementasi VRRP kamu mulus dan efektif, ada beberapa praktik terbaik yang disarankan:

• Rencanakan Prioritas dengan Matang: Tentukan router mana yang kamu mau jadi Master utama. Berikan Priority yang lebih tinggi pada router ini. Router yang lebih “kuat” atau terhubung langsung ke koneksi internet utama biasanya jadi pilihan terbaik untuk Master.
• Pertimbangkan Preemption: Aktifkan Preemption kalau kamu beneran mau router dengan Priority tertinggi selalu jadi Master saat dia sehat. Nonaktifkan Preemption kalau kamu mau Master tetap jadi Master sampai dia mati, untuk menghindari flapping dan perpindahan peran yang sering. Pilihan ini tergantung topologi dan sensitivitas jaringan kamu.
• Gunakan VRID yang Unik: Pastikan setiap grup VRRP di jaringan (terutama jika kamu punya beberapa VLAN dengan grup VRRP yang berbeda) menggunakan VRID yang unik.
• Monitor Status VRRP: Secara rutin pantau status VRRP di router kamu. Pastikan siapa yang jadi Master dan siapa yang jadi Backup sesuai dengan yang kamu rencanakan. Gunakan SNMP atau logging untuk dapat notifikasi kalau status VRRP berubah (misalnya Master down atau failover terjadi).
• Perhatikan Timers: Meskipun defaultnya seringkali cukup, kalau butuh failover yang sangat cepat di lingkungan yang stabil, kamu bisa coba turunkan Advertisement Interval. Tapi ingat, ini bisa bikin VRRP lebih sensitif terhadap delay kecil dan bisa memicu failover yang gak perlu di jaringan yang gak stabil. Jangan setting timernya terlalu agresif tanpa pengujian.
• Dokumentasi: Catat semua konfigurasi VRRP, termasuk VRID, Virtual IP, Priority, dan pengaturan Preemption untuk setiap grup. Ini sangat membantu saat troubleshooting atau maintenance.
• Integrasi dengan Fitur Lain: VRRP bisa diintegrasikan dengan fitur monitoring link lain (seperti track interface) supaya VRRP bisa mendeteksi kegagalan tidak hanya pada router itu sendiri, tapi juga pada koneksi uplink-nya. Jadi, kalau koneksi internet router Master mati tapi routernya sendiri masih hidup, dia bisa menurunkan Priority-nya atau statusnya jadi Backup.

Dengan mengikuti praktik-praktik ini, kamu bisa memaksimalkan manfaat VRRP dalam meningkatkan keandalan jaringan kamu.

Masalah Umum dan Cara Mengatasinya¶

Dalam implementasi VRRP, kadang bisa muncul masalah. Tenang, sebagian besar masalah itu umum dan ada cara mengatasinya:

• Master Election Tidak Sesuai Harapan: Harusnya router A jadi Master, tapi kok malah router B? Cek konfigurasi Priority di kedua router. Pastikan router A punya Priority lebih tinggi. Kalau Priority-nya sama, cek IP fisik di interface VRRP, yang IP-nya lebih tinggi akan jadi Master.
• Failover Tidak Terjadi Saat Master Down: Router Master mati, tapi Backup gak ngambil alih?
  • Cek konektivitas Layer 2 antara router-router dalam grup VRRP. Pesan Advertisement dikirim pakai multicast Layer 2, jadi kalau ada masalah di switch (misalnya VLAN gak nyambung atau port error), Backup gak akan nerima pesan dari Master.
  • Cek timer VRRP. Mungkin Master Down Interval-nya terlalu lama atau ada mismatch timer antara router-router.
  • Cek konfigurasi VRRP di router Backup. Pastikan VRID, Virtual IP, dan interface sudah benar.
• Split-Brain Scenario: Ini kondisi di mana dua router atau lebih mengira dirinya adalah Master pada saat bersamaan. Ini jarang terjadi kalau konfigurasi benar, tapi bisa bikin kacau.
  • Biasanya penyebabnya adalah masalah konektivitas Layer 2 yang parah, di mana router-router gak bisa saling berkomunikasi atau menerima pesan Advertisement.
  • Pastikan semua router dalam grup VRRP benar-benar terhubung dan bisa saling ping atau broadcast/multicast di jaringan lokal yang sama. Cek switch yang menghubungkan mereka.
• Mismatch Konfigurasi: VRID, Virtual IP, atau Authentication (kalau pakai) beda antar router dalam grup VRRP yang sama. Ini jelas bikin VRRP gak jalan. Pastikan semua parameter ini identik di semua router yang seharusnya tergabung dalam satu grup.
• Preemption Terlalu Agresif: Kalau Preemption aktif dan ada router yang flapping (naik turun statusnya), bisa terjadi perpindahan Master yang terlalu sering. Kalau ini bikin koneksi gak stabil, coba nonaktifkan Preemption di router yang sering flapping atau di semua router kalau topologi memungkinkan.

Troubleshooting VRRP biasanya dimulai dari ngecek status VRRP di setiap router, memastikan mereka bisa komunikasi Layer 2, dan memverifikasi konsistensi konfigurasi VRID, IP Virtual, dan Priority.

Fakta Menarik tentang VRRP¶

• VRRP awalnya didasarkan pada konsep yang mirip dengan HSRP milik Cisco, tetapi dibuat sebagai standar terbuka oleh IETF (Internet Engineering Task Force) supaya bisa diimplementasikan oleh vendor mana pun.
• Spesifikasi VRRP pertama untuk IPv4 adalah RFC 3768 (tahun 2004), yang menggantikan RFC 2338. Untuk IPv6, spesifikasinya ada di RFC 5798 (tahun 2010).
• Meskipun VRRP adalah standar terbuka, beberapa vendor mungkin punya sedikit perbedaan dalam implementasi atau fitur tambahan mereka di atas standar dasar. Jadi, penting untuk selalu merujuk dokumentasi vendor spesifik kamu.
• VRRP cuma menyediakan redundansi Active/Standby. Hanya satu router yang aktif menghandle traffic untuk Virtual IP. Router Backup dalam keadaan idle sampai Master mati. Ini beda sama GLBP yang bisa Active/Active dengan load balancing.

VRRP adalah fondasi penting dalam membangun jaringan yang resilient atau tahan terhadap kegagalan. Dengan memahaminya, kamu bisa mendesain dan mengelola jaringan yang lebih andal.

Intinya, VRRP itu solusi cerdas dan standar buat bikin gateway default di jaringan kamu selalu ada, gak peduli router fisiknya mati. Ini penting banget buat bisnis atau aplikasi yang gak boleh mati koneksinya. Mekanismenya pakai IP virtual, MAC virtual, pemilihan Master berdasarkan Priority, dan pemantauan antar router. Meskipun ada alternatif kayak HSRP atau GLBP, VRRP menonjol karena sifatnya yang standar terbuka dan didukung banyak vendor.

Bagaimana pengalaman kamu dengan VRRP? Pernah mengimplementasikannya atau malah lagi pusing troubleshoot masalah VRRP? Ceritain dong di kolom komentar! 👇
