OBD II, singkatan dari On-Board Diagnostics generasi kedua, adalah sistem terintegrasi di dalam kendaraan modern yang berfungsi memantau kinerja mesin, emisi, dan berbagai sistem penting lainnya. Bayangkan saja OBD II ini sebagai “dokter” pribadi mobil kamu yang selalu siap memberikan informasi jika ada sesuatu yang tidak beres. Sistem ini menjadi standar di sebagian besar mobil yang diproduksi sejak pertengahan 1990-an.

Intinya, OBD II memungkinkan mekanik (atau bahkan kamu sendiri dengan alat yang tepat) untuk mengakses data real-time dari komputer mobil, mendeteksi masalah melalui kode kesalahan, dan memastikan mobil memenuhi standar emisi yang berlaku. Keberadaannya sangat membantu dalam diagnosis masalah, perawatan, dan bahkan pengujian emisi.

Image just for illustration

Sejarah Singkat Sistem OBD¶

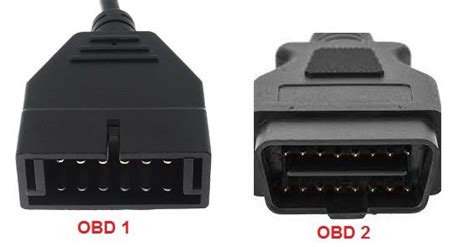

Sebelum OBD II, sudah ada sistem diagnostik on-board yang disebut OBD I. Namun, sistem ini tidak standar. Setiap produsen mobil punya sistem, konektor, dan kode kesalahannya sendiri.

Ini bikin pusing para mekanik dan pemilik mobil, karena mereka butuh alat diagnostik yang berbeda-beda untuk setiap merek mobil. Proses diagnosis jadi lebih lama dan mahal.

Dari OBD I ke OBD II: Sebuah Evolusi¶

Standar OBD I mulai muncul pada awal 1980-an, terutama didorong oleh kebutuhan untuk mengontrol emisi kendaraan. California Air Resources Board (CARB) adalah salah satu pelopor yang mewajibkan sistem diagnostik dasar ini. Sistem OBD I memang bisa mendeteksi beberapa malfungsi yang memengaruhi emisi, tapi informasinya terbatas dan formatnya tidak seragam.

Nah, karena ketidakseragaman itu, muncullah dorongan untuk menciptakan standar tunggal. Pemerintah Amerika Serikat, melalui Environmental Protection Agency (EPA) dan CARB, akhirnya menetapkan standar OBD II. Mulai model tahun 1996, semua mobil penumpang dan truk ringan yang dijual di AS diwajibkan punya sistem OBD II. Standar ini kemudian diadopsi secara luas di negara lain, termasuk Indonesia, seiring dengan berkembangnya teknologi otomotif global. Evolusi ke OBD II ini benar-benar merevolusi cara mendiagnosis masalah mobil.

Komponen Utama dalam Sistem OBD II¶

Sistem OBD II bukanlah satu komponen tunggal, melainkan kumpulan dari beberapa elemen yang bekerja sama. Memahami komponen-komponen ini membantu kita mengerti cara kerja OBD II secara keseluruhan.

Diagnostic Trouble Codes (DTCs)¶

Ini adalah “bahasa rahasia” yang digunakan mobil untuk memberitahu ada masalah. DTCs adalah kode standar yang terdiri dari huruf dan angka, misalnya P0301 atau P0420. Huruf pertama menunjukkan sistem yang bermasalah (P for Powertrain, B for Body, C for Chassis, U for Network/Communication).

Angka-angka di belakangnya memberikan detail spesifik tentang masalah tersebut. Ada ribuan kode DTC yang berbeda, mencakup berbagai masalah mulai dari misfire mesin, masalah sensor oksigen, hingga masalah transmisi. Kode-kode ini disimpan di dalam memori komputer mobil (ECU).

Malfunction Indicator Light (MIL) atau Check Engine Light¶

Ini adalah lampu peringatan ikonik di dashboard mobil kamu, sering disebut juga “Check Engine Light”. Ketika sistem OBD II mendeteksi malfungsi yang berpotensi memengaruhi emisi atau kinerja penting lainnya, MIL akan menyala. Nyala lampu ini memberitahu pengemudi bahwa ada sesuatu yang perlu diperiksa.

MIL bisa menyala stabil atau berkedip. Lampu berkedip biasanya menandakan masalah yang lebih serius dan memerlukan perhatian segera, misalnya misfire parah yang bisa merusak catalytic converter. Mengabaikan lampu ini bisa berujung pada kerusakan yang lebih parah dan biaya perbaikan yang lebih besar.

Image just for illustration

Data Stream / Parameter Identification (PIDs)¶

Selain menyimpan kode kesalahan, sistem OBD II juga terus-menerus merekam data dari berbagai sensor di mobil. Data ini disebut Data Stream atau PIDs (Parameter Identifications). Contoh data yang bisa dibaca antara lain: kecepatan kendaraan, putaran mesin (RPM), suhu air pendingin mesin, posisi throttle, data sensor oksigen, tekanan bahan bakar, dan masih banyak lagi.

Data stream ini sangat berharga saat melakukan diagnosis lanjutan. Dengan melihat data real-time, mekanik bisa menganalisis kondisi operasi mesin saat masalah terjadi atau bahkan saat mobil sedang berjalan. Ini membantu mereka mengidentifikasi penyebab masalah yang mungkin tidak langsung jelas dari hanya membaca kode DTC.

Freeze Frame Data¶

Ketika malfungsi terdeteksi dan DTC disimpan, sistem OBD II juga menyimpan “cuplikan” atau “snapshot” dari data stream pada saat malfungsi itu terjadi. Data ini disebut Freeze Frame Data. Freeze Frame Data mencakup kondisi operasi kendaraan seperti kecepatan, RPM, suhu mesin, dan kondisi sensor lainnya tepat saat trouble code pertama kali muncul.

Data ini sangat membantu dalam merekonstruksi kondisi saat masalah terjadi. Misalnya, jika ada kode misfire (P0300), Freeze Frame Data bisa menunjukkan apakah misfire itu terjadi saat mesin dingin, panas, idle, atau saat akselerasi, serta di RPM berapa. Informasi ini krusial untuk mempersempit kemungkinan penyebab masalah.

Readiness Monitors¶

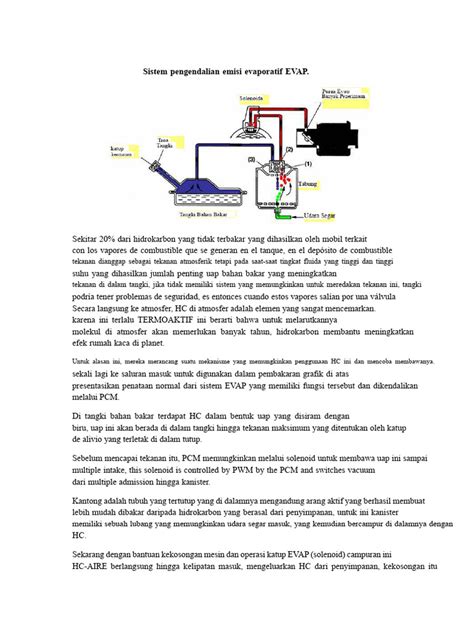

Readiness Monitors adalah serangkaian tes diagnostik internal yang dijalankan oleh komputer mesin (ECU) untuk memverifikasi bahwa semua komponen sistem kontrol emisi berfungsi dengan baik. Monitor ini melakukan self-check pada sistem seperti catalytic converter, sensor oksigen, sistem EVAP (Evaporative Emission Control System), dll.

Monitor akan berstatus “Complete” atau “Ready” setelah berhasil menyelesaikan siklus tesnya. Jika ada monitor yang “Incomplete” atau “Not Ready”, ini bisa menandakan ada masalah di sistem terkait atau mobil belum menjalani drive cycle yang cukup panjang sejak kode kesalahan terakhir dihapus. Status Readiness Monitors penting untuk pengujian emisi di beberapa negara/wilayah.

Standarisasi Melalui OBD II¶

Salah satu kontribusi terbesar OBD II adalah standarisasi. Ini mencakup beberapa aspek penting:

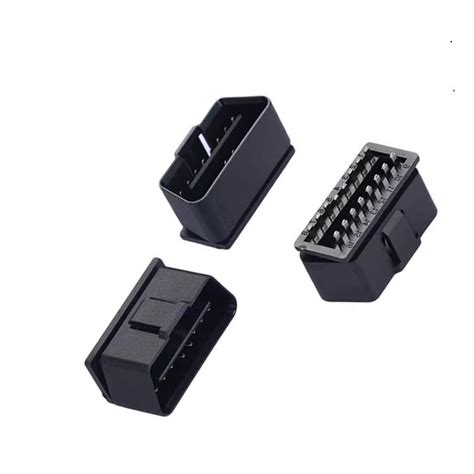

• Konektor Diagnostik Standar: Semua mobil yang mendukung OBD II menggunakan konektor 16-pin standar berbentuk trapesium. Lokasinya biasanya di bawah dashboard di sisi pengemudi. Ini memungkinkan satu alat scan (scan tool) untuk digunakan di berbagai merek dan model mobil.
• Protokol Komunikasi Standar: Meskipun ada beberapa protokol yang digunakan (seperti ISO 9141-2, KWP2000, J1850 PWM, J1850 VPW, dan belakangan CAN/ISO 15765), alat scan OBD II modern biasanya kompatibel dengan semua protokol utama. Ini memastikan alat bisa “berbicara” dengan komputer mobil apa pun.
• Kode DTC Standar: Seperti disebutkan sebelumnya, kode kesalahannya menggunakan format standar (P0xxx, B0xxx, dll.) dengan arti yang seragam di seluruh produsen. Ini sangat memudahkan diagnosis.

Standarisasi ini adalah game changer. Bengkel tidak lagi butuh inventaris alat scan yang berbeda untuk setiap merek mobil. Pemilik mobil juga bisa membeli alat scan universal dengan harga yang relatif terjangkau.

Image just for illustration

Bagaimana Sistem OBD II Bekerja?¶

Cara kerja OBD II sebenarnya cukup logis, meskipun melibatkan teknologi yang kompleks di baliknya.

Sensor dan ECUs¶

Mobil modern dilengkapi dengan puluhan, bahkan ratusan sensor yang tersebar di berbagai sistem. Sensor ini mengukur berbagai parameter, seperti suhu, tekanan, kecepatan putaran, aliran udara, posisi komponen, dll. Data dari sensor-sensor ini dikirim ke berbagai Electronic Control Unit (ECU), yang merupakan komputer kecil yang mengontrol fungsi spesifik (misalnya, Powertrain Control Module/PCM, Transmission Control Module/TCM, Anti-lock Braking System/ABS module, dll.).

Mendeteksi Malfungsi¶

ECU utama (biasanya PCM) terus-menerus memantau data dari sensor dan membandingkannya dengan nilai atau rentang operasi yang diharapkan. Jika ada data yang keluar dari parameter normal atau ada sinyal sensor yang hilang/tidak konsisten, ECU akan mendeteksinya sebagai potensi malfungsi.

Menyimpan Kode dan Menyalakan MIL¶

Setelah mendeteksi malfungsi dan mengkonfirmasinya (terkadang malfungsi harus terjadi beberapa kali dalam siklus drive tertentu sebelum dikonfirmasi), ECU akan melakukan beberapa hal:
1. Menyimpan Diagnostic Trouble Code (DTC) yang relevan di memorinya.
2. Menyimpan Freeze Frame Data (kondisi saat kode muncul pertama kali).
3. Menyalakan Malfunction Indicator Light (MIL) di dashboard untuk memberitahu pengemudi.

Menggunakan Scan Tool¶

Untuk mengetahui apa masalahnya, seseorang (mekanik atau pemilik mobil) perlu menyambungkan alat scan OBD II ke konektor diagnostik mobil. Alat scan ini berkomunikasi dengan ECU, membaca data yang tersimpan, termasuk DTCs, Freeze Frame Data, dan Data Stream real-time.

Alat scan akan menampilkan kode DTC yang terdeteksi. Pengguna kemudian dapat mencari arti kode tersebut menggunakan database yang ada di alat scan atau online. Dari arti kode dan analisis data lain, mekanik bisa menentukan langkah diagnosis dan perbaikan yang tepat. Alat scan juga bisa digunakan untuk menghapus kode kesalahan setelah perbaikan selesai (dan lampu MIL akan mati jika masalah sudah teratasi).

Manfaat Sistem OBD II¶

Keberadaan OBD II membawa banyak manfaat, tidak hanya bagi teknisi tapi juga pemilik mobil dan lingkungan.

Diagnosis Lebih Cepat dan Akurat¶

Dengan adanya kode kesalahan standar dan akses ke data real-time, mekanik bisa mendiagnosis masalah lebih cepat dan akurat dibandingkan era sebelum OBD II. Mereka tidak perlu lagi “menebak-nebak” atau melakukan tes manual yang memakan waktu untuk menemukan sumber masalah.

Kontrol Emisi yang Efektif¶

Salah satu tujuan utama OBD II adalah memantau sistem kontrol emisi. Dengan mendeteksi malfungsi yang bisa meningkatkan emisi gas buang berbahaya, OBD II membantu memastikan kendaraan beroperasi sebersih mungkin dan mematuhi peraturan lingkungan. Ini berkontribusi pada kualitas udara yang lebih baik.

Memberdayakan Pemilik Mobil¶

OBD II memungkinkan pemilik mobil untuk berperan lebih aktif dalam perawatan kendaraan mereka. Dengan alat scan yang terjangkau, mereka bisa membaca kode kesalahan sendiri, mendapatkan gambaran awal tentang masalahnya, dan bahkan melakukan perbaikan sederhana jika mereka punya pengetahuan yang cukup. Ini bisa menghemat waktu dan uang.

Manfaat Standardisasi¶

Seperti disebutkan sebelumnya, standarisasi konektor, protokol, dan kode kesalahan sangat memudahkan industri otomotif secara keseluruhan. Pengembangan alat diagnostik menjadi lebih efisien, pelatihan teknisi lebih mudah, dan interoperabilitas antar kendaraan dan alat diagnostik terjamin.

Berbagai Jenis Alat Scan OBD II¶

Alat untuk berkomunikasi dengan sistem OBD II bervariasi, dari yang paling sederhana hingga paling canggih.

Basic Code Readers¶

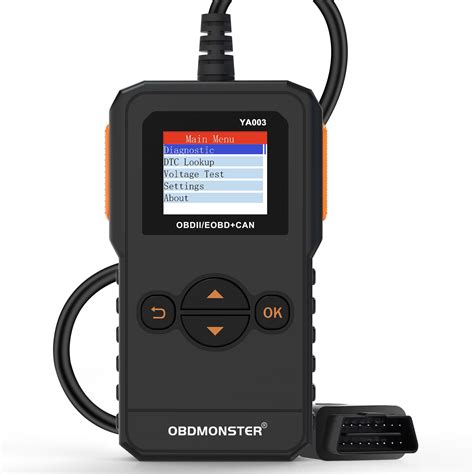

Ini adalah alat paling dasar dan harganya paling terjangkau. Fungsinya biasanya hanya membaca dan menghapus kode DTC, serta menampilkan status MIL. Cocok untuk pemilik mobil yang hanya ingin tahu arti lampu Check Engine mereka.

Advanced Scan Tools¶

Alat ini punya fitur yang lebih lengkap. Selain membaca dan menghapus kode, alat ini bisa menampilkan Data Stream real-time, Freeze Frame Data, status Readiness Monitors, dan bahkan melakukan beberapa tes fungsional pada komponen tertentu (tergantung kemampuan alat dan mobil). Alat ini biasanya digunakan oleh mekanik profesional.

Smartphone Apps + Adapter¶

Ini adalah pilihan yang semakin populer. Kamu bisa membeli adapter kecil (biasanya Bluetooth atau Wi-Fi) yang dicolokkan ke konektor OBD II mobil. Adapter ini kemudian berkomunikasi dengan aplikasi di smartphone atau tablet kamu. Aplikasi ini bisa membaca kode, menampilkan data stream, bahkan ada yang punya fitur analisis dan pelaporan yang canggih. Solusi ini seringkali sangat terjangkau dan user-friendly.

Image just for illustration

Membaca dan Menginterpretasikan Kode OBD II¶

Setelah mendapatkan kode dari alat scan, langkah selanjutnya adalah menginterpretasikannya. Setiap kode DTC memiliki arti spesifik yang menjelaskan jenis masalah dan area sistem yang terpengaruh.

Format kode P0xxx, B0xxx, C0xxx, U0xxx sudah dijelaskan sebelumnya. Angka kedua dalam kode (misalnya angka ‘0’ pada P0301) biasanya menunjukkan apakah kode tersebut standar (0) atau spesifik produsen (1, 2, atau 3). Angka-angka berikutnya memberikan detail lebih lanjut.

Contoh interpretasi sederhana:
* P0301: Powertrain, 0=standar, 3=Ignition System or Misfire, 01=Cylinder 1 Misfire Detected. Artinya ada masalah misfire pada silinder nomor 1.
* P0420: Powertrain, 0=standar, 4=Auxiliary Emission Controls, 20=Catalyst System Efficiency Below Threshold (Bank 1). Artinya efisiensi catalytic converter di bank 1 sudah di bawah ambang batas minimum yang ditentukan.

Menginterpretasikan kode hanya langkah awal. Kode DTC seringkali hanya menunjukkan gejala, bukan penyebab akar masalahnya. Misalnya, kode P0301 (misfire silinder 1) bisa disebabkan oleh busi yang buruk, koil pengapian rusak, injektor bahan bakar tersumbat, kompresi rendah, atau bahkan masalah pada ECU itu sendiri.

Mekanik profesional menggunakan kode ini sebagai titik awal, lalu melanjutkan diagnosis dengan memeriksa data stream, melakukan tes komponen, dan inspeksi fisik untuk menemukan penyebab pastinya.

Beberapa Kode OBD II Umum dan Kemungkinan Maknanya¶

Berikut adalah beberapa contoh kode OBD II yang sering ditemui:

Kode	Kategori Sistem	Kemungkinan Makna Sederhana
P0101	Powertrain (Air/Fuel)	Masalah pada sirkuit sensor Mass Air Flow (MAF)
P0133	Powertrain (Air/Fuel)	Sirkuit sensor Oksigen (O2) melambat (Bank 1 Sensor 1)
P0171	Powertrain (Air/Fuel)	Sistem terlalu miskin (Lean) di Bank 1
P0300	Powertrain (Ignition/Misfire)	Misfire acak/berulang di beberapa silinder
P030x	Powertrain (Ignition/Misfire)	Misfire terdeteksi di silinder x (misal P0301 = Silinder 1)
P0401	Powertrain (Emission)	Aliran Gas Buang Resirkulasi (EGR) tidak cukup
P0420	Powertrain (Emission)	Efisiensi sistem catalytic converter di bawah ambang batas (Bank 1)
P0505	Powertrain (Vehicle Speed/Idle)	Malfungsi sistem Kontrol Idle (IAC)
P0700	Powertrain (Transmission)	Malfungsi umum pada sistem Kontrol Transmisi

Catatan: Tabel ini hanya contoh dan tidak lengkap. Makna kode bisa bervariasi sedikit tergantung produsen mobil dan model spesifik.

Tips Menggunakan Sistem OBD II¶

Memahami dan menggunakan sistem OBD II dengan benar bisa sangat membantu dalam merawat mobil kamu.

Jangan Abaikan Lampu Check Engine¶

Lampu Check Engine menyala adalah pesan dari mobil kamu bahwa ada sesuatu yang perlu diperiksa. Meskipun mobil mungkin masih bisa jalan, mengabaikan lampu ini bisa menyebabkan masalah kecil berkembang menjadi besar dan mahal. Segera periksa kodenya untuk mendapatkan gambaran masalahnya.

Gunakan Scan Tool Sendiri (Jika Punya)¶

Jika kamu punya alat scan OBD II (apalagi yang terhubung ke smartphone), gunakanlah. Ini memberimu informasi awal tentang apa yang terjadi. Kamu bisa mencari tahu arti kode tersebut secara online dan memutuskan apakah ini masalah sederhana yang bisa kamu tangani sendiri atau memerlukan bantuan profesional.

Pahami Keterbatasan Alat Scan Sederhana¶

Alat scan dasar hanya membaca kode. Seperti yang dijelaskan, kode adalah gejala, bukan penyebab. Untuk diagnosis yang akurat, seringkali diperlukan analisis data stream, pengujian komponen, dan keahlian mekanik. Jangan langsung mengganti suku cadang hanya berdasarkan kode DTC yang dibaca alat sederhana.

Kapan Saatnya ke Bengkel Profesional?¶

Jika kode yang muncul terkait dengan sistem penting seperti mesin, transmisi, rem (untuk kode C), atau airbag (untuk kode B spesifik produsen), atau jika mobil menunjukkan gejala yang parah (mesin pincang, kehilangan tenaga, suara aneh), segera bawa ke bengkel terpercaya. Mekanik profesional punya alat yang lebih canggih dan pengalaman untuk mendiagnosis dan memperbaiki masalah kompleks.

Perbaikan Harus Menghapus Kode dan Mematikan Lampu MIL¶

Setelah perbaikan dilakukan, mekanik (atau kamu jika memperbaiki sendiri) akan menghapus kode kesalahan menggunakan alat scan. Jika perbaikan berhasil mengatasi akar masalah, lampu MIL akan mati dan tidak akan menyala lagi (kecuali muncul masalah baru). Penting untuk memastikan Readiness Monitors kembali berstatus “Complete” setelah perbaikan, terutama jika kamu diwajibkan menjalani uji emisi.

Masa Depan OBD¶

Teknologi terus berkembang, dan sistem diagnostik di mobil juga ikut berevolusi. Konsep yang sering dibicarakan adalah OBD III (meskipun belum ada standar resmi seperti OBD II).

OBD III envisions vehicles automatically reporting emission-related issues to regulatory agencies using wireless technology. Bayangkan mobil kamu “melaporkan” dirinya sendiri jika ada masalah emisi parah yang terdeteksi. Ini akan mempermudah penegakan peraturan emisi.

Selain itu, teknologi telematika yang sudah ada saat ini juga memanfaatkan data dari sistem OBD II. Banyak perusahaan asuransi menawarkan diskon jika kamu memasang alat yang memantau perilaku mengemudi (kecepatan, pengereman mendadak) melalui port OBD II. Aplikasi diagnostik jarak jauh juga semakin umum, memungkinkan mobil mengirim data ke produsen atau penyedia layanan untuk pemantauan kesehatan kendaraan proaktif. OBD II menjadi gerbang data penting untuk ekosistem otomotif yang lebih terhubung.

Fakta Menarik tentang OBD II¶

• Standar Global: Meskipun awalnya dipicu oleh regulasi AS, standar OBD II telah menjadi standar de facto di sebagian besar dunia, termasuk Eropa (disebut EOBD - European On-Board Diagnostics) dan negara-negara Asia. Ada sedikit perbedaan regional, tapi dasarnya sama.
• Port Rahasia? Dulu, menemukan port diagnostik bisa jadi tantangan. Dengan OBD II, lokasinya di bawah dashboard sisi pengemudi adalah standar, memudahkan akses.
• Lebih dari Sekadar Emisi: Meskipun fokus awalnya pada emisi, sistem OBD II modern memantau banyak sistem lain di luar powertrain, termasuk ABS, airbag (walau kode airbag sering spesifik produsen), sistem kenyamanan, dll. Namun, tidak semua modul di mobil terhubung ke “port OBD II” utama atau menggunakan format kode OBD II standar.
• Sumber Data untuk Inovasi: Data yang diakses melalui port OBD II telah memungkinkan banyak inovasi pihak ketiga, mulai dari pelacak GPS, perangkat logbook, hingga dongle yang memberikan analisis efisiensi bahan bakar.

OBD II adalah teknologi fundamental yang telah mengubah cara kita merawat dan memahami kendaraan kita. Ini adalah jembatan antara sistem komputerisasi yang rumit di mobil dan kemampuan kita untuk mendiagnosis dan memperbaiki masalah.

Image just for illustration

Nah, sekarang kamu sudah tahu lebih banyak tentang apa itu OBD II dan betapa pentingnya sistem ini. Mulai dari mendeteksi masalah mesin, membantu kontrol emisi, sampai mempermudah diagnosis, OBD II memainkan peran krusial di mobil modern. Jangan lagi takut kalau lampu Check Engine menyala, karena kamu punya alat (atau setidaknya pengetahuan tentang alat) untuk mencari tahu apa yang terjadi!

Punya pengalaman dengan lampu Check Engine menyala? Atau pernah menggunakan alat scan OBD II sendiri? Bagikan cerita dan pertanyaan kamu di kolom komentar di bawah!
