Mengenal Sistem HVAC: Pengertian, Fungsi, dan Komponennya (Panduan Lengkap)

Table of Contents

Sistem HVAC adalah singkatan dari Heating, Ventilation, and Air Conditioning. Secara sederhana, ini adalah teknologi yang berfungsi untuk mengkondisikan udara di dalam sebuah bangunan. Tujuannya? Menciptakan lingkungan dalam ruangan yang nyaman, sehat, dan efisien energi bagi penghuninya, terlepas dari kondisi cuaca di luar. Sistem ini mengatur suhu, kelembaban, dan kualitas udara.

Image just for illustration

Bayangkan betapa tidak nyamannya berada di dalam ruangan saat suhu sangat panas atau sangat dingin, atau saat udara terasa pengap dan tidak segar. Nah, di sinilah peran sistem HVAC menjadi krusial. Ini bukan sekadar ‘AC’ atau ‘pemanas’ biasa, tapi merupakan sistem terintegrasi yang mengatur berbagai aspek udara di dalam ruangan.

Membongkar Akronim: H, V, dan AC¶

Untuk memahami apa itu sistem HVAC, mari kita bedah satu per satu komponen utamanya yang diwakili oleh huruf-huruf dalam akronim tersebut.

Heating (Pemanas)¶

Bagian Heating bertugas untuk menaikkan suhu udara di dalam ruangan saat cuaca dingin. Ada berbagai cara sistem HVAC melakukan ini, yang paling umum adalah menggunakan furnitur atau boiler. Furnitur biasanya membakar bahan bakar (seperti gas alam, propana, atau minyak) atau menggunakan elemen listrik untuk menghasilkan panas. Panas ini kemudian disirkulasikan ke seluruh bangunan melalui saluran udara (ductwork) atau pipa.

Pada sistem berbasis air (hydronic), boiler memanaskan air yang kemudian dialirkan melalui pipa ke radiator atau unit penukar panas lainnya di setiap ruangan. Panas dari air berpindah ke udara, membuat ruangan menjadi hangat. Sistem pemanas modern dilengkapi dengan berbagai fitur keamanan dan kontrol untuk memastikan operasi yang efisien dan aman.

Ventilation (Ventilasi)¶

Ventilation adalah proses pertukaran atau penggantian udara di dalam sebuah ruang. Fungsinya sangat vital: mengeluarkan udara yang sudah pengap atau terkontaminasi dari dalam, dan memasukkan udara segar dari luar. Ventilasi membantu mengontrol suhu, menghilangkan kelembaban berlebih, asap, bau, bakteri, karbon dioksida, dan polutan udara lainnya yang bisa menumpuk di dalam ruangan.

Ventilasi bisa terjadi secara alami, misalnya melalui jendela atau celah pintu. Namun, pada sistem HVAC modern, ventilasi biasanya bersifat mekanis. Menggunakan kipas dan saluran khusus, sistem ini secara aktif menarik udara segar dari luar dan mendistribusikannya ke dalam, sering kali setelah disaring terlebih dahulu. Ini penting untuk menjaga kualitas udara dalam ruangan yang baik, yang berdampak langsung pada kesehatan dan kenyamanan penghuni.

Air Conditioning (Pendingin Udara)¶

Air Conditioning atau pendingin udara adalah komponen yang paling sering kita kenal. Tugas utamanya adalah menurunkan suhu udara di dalam ruangan saat cuaca panas. Namun, AC juga berperan penting dalam mengurangi kelembaban udara, yang membuat sensasi sejuk terasa lebih nyaman dan mencegah pertumbuhan jamur atau lumut.

Proses pendinginan pada AC melibatkan siklus refrigerasi, di mana cairan khusus yang disebut refrigerant menguap di dalam unit evaporator (biasanya di dalam ruangan), menyerap panas dari udara. Refrigerant yang sudah panas ini kemudian dipompa ke unit condenser (biasanya di luar ruangan), di mana ia melepaskan panasnya ke udara luar dan kembali menjadi cair. Siklus ini terus berulang untuk mendinginkan udara yang bersirkulasi melalui sistem.

Mengapa Sistem HVAC Begitu Penting?¶

Sistem HVAC lebih dari sekadar kemewahan; ini adalah kebutuhan fundamental di sebagian besar bangunan modern. Perannya sangat luas, mencakup berbagai aspek penting bagi kehidupan sehari-hari.

Kenyamanan Termal Optimal¶

Ini adalah fungsi yang paling jelas. Sistem HVAC memastikan bahwa suhu di dalam ruangan selalu berada pada tingkat yang nyaman, baik saat musim panas yang terik maupun saat musim dingin yang membeku. Kenyamanan termal ini sangat penting untuk produktivitas, istirahat yang berkualitas, dan kesejahteraan umum.

Kualitas Udara Dalam Ruangan yang Sehat¶

Bagian Ventilasi dan filtrasi pada sistem HVAC berperan krusial dalam menjaga udara yang kita hirup di dalam ruangan tetap bersih dan sehat. Sistem ini menyaring debu, serbuk sari, spora jamur, dan partikel alergen lainnya dari udara. Ventilasi aktif juga mencegah penumpukan polutan dalam ruangan seperti VOCs (senyawa organik volatil) dari material bangunan atau furnitur, serta karbon dioksida dari pernapasan.

Kontrol Kelembaban¶

Selain suhu, kelembaban juga sangat mempengaruhi kenyamanan dan kesehatan. Kelembaban yang terlalu tinggi bisa membuat udara terasa lengket dan mendukung pertumbuhan jamur, sementara kelembaban yang terlalu rendah bisa menyebabkan kulit kering, iritasi tenggorokan, dan masalah pernapasan lainnya. Sistem HVAC, terutama bagian pendingin udaranya, membantu mengatur tingkat kelembaban ini ke rentang yang ideal (biasanya antara 40% - 60%).

Efisiensi Energi¶

Sistem HVAC modern dirancang untuk beroperasi seefisien mungkin. Dengan teknologi seperti variable speed motors, smart thermostats, dan desain yang lebih baik, sistem ini menggunakan energi lebih sedikit untuk mencapai dan mempertahankan kondisi yang diinginkan. Efisiensi ini tidak hanya mengurangi biaya operasional, tetapi juga berdampak positif pada lingkungan dengan mengurangi konsumsi energi.

Perlindungan Bangunan¶

Kontrol suhu dan kelembaban yang tepat juga penting untuk menjaga integritas struktural bangunan. Kelembaban berlebih bisa menyebabkan kerusakan pada material bangunan, pertumbuhan jamur, dan bahkan masalah pada fondasi. Sistem HVAC membantu mencegah masalah ini, menjaga bangunan tetap dalam kondisi baik.

Bagaimana Sistem HVAC Bekerja Bersama?¶

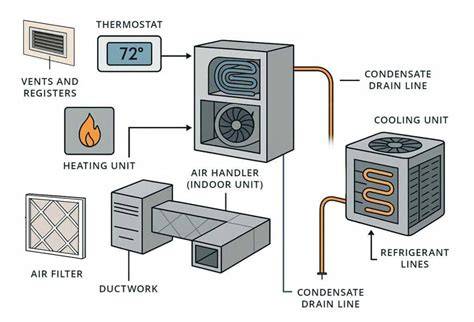

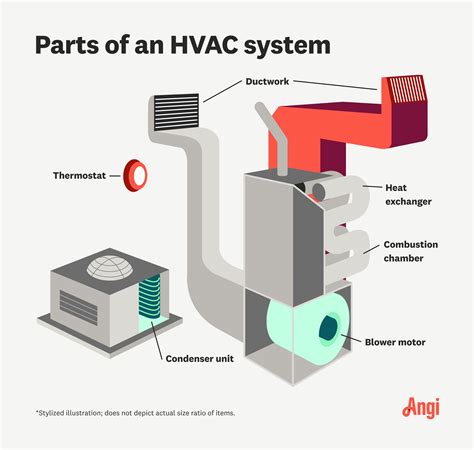

Meskipun terdiri dari tiga fungsi terpisah (Pemanas, Ventilasi, Pendingin), sistem HVAC sering kali beroperasi sebagai satu unit yang terintegrasi. Mereka berbagi komponen utama seperti:

• Termostat: Ini adalah “otak” sistem. Termostat mendeteksi suhu ruangan dan berkomunikasi dengan unit HVAC untuk menyala atau mati, serta mengatur suhu sesuai setting yang diinginkan. Termostat modern bahkan bisa diprogram atau dikontrol dari jarak jauh (smart thermostat).
• Saluran Udara (Ductwork): Jaringan pipa atau saluran yang mendistribusikan udara panas atau dingin dari unit utama ke seluruh ruangan, dan juga membawa udara kembali ke unit untuk dipanaskan, didinginkan, atau disaring.
• Kipas (Fan/Blower): Komponen yang mendorong udara melalui saluran udara atau langsung ke dalam ruangan. Kipas ini bekerja saat sistem memanas, mendingin, atau melakukan ventilasi mekanis.
• Filter Udara: Ditempatkan di jalur udara kembali sebelum masuk ke unit utama. Filter menangkap partikel debu, kotoran, dan alergen lain untuk menjaga udara bersih dan melindungi komponen internal sistem.

Ketika Anda menyalakan sistem HVAC, misalnya dalam mode pendinginan, termostat mendeteksi bahwa suhu di atas setting. Ia memberi sinyal ke unit pendingin udara. Unit pendingin udara (yang mungkin terdiri dari unit luar dan dalam) mulai beroperasi, mendinginkan udara. Kipas kemudian meniupkan udara dingin ini melalui saluran udara (jika ada) ke seluruh ruangan. Pada saat yang sama, udara dari ruangan ditarik kembali melalui return vents untuk disaring dan didinginkan kembali.

Dalam mode pemanasan, prosesnya serupa tapi melibatkan komponen pemanas (furnitur atau boiler). Udara dipanaskan dan didistribusikan. Ventilasi mekanis bisa diaktifkan secara terpisah atau terintegrasi, memastikan selalu ada pertukaran udara segar yang masuk.

Image just for illustration

Berbagai Jenis Sistem HVAC¶

Ada beberapa konfigurasi sistem HVAC yang umum digunakan, tergantung pada jenis bangunan, kebutuhan, dan anggaran:

Sistem Split Sentral¶

Ini adalah jenis yang paling umum di rumah tinggal. Sistem ini terdiri dari unit luar (kompresor dan kondensor) dan unit dalam (furnitur atau air handler dan evaporator coil). Keduanya terhubung melalui pipa refrigerant dan kabel listrik. Udara panas atau dingin didistribusikan ke seluruh rumah melalui jaringan saluran udara.

Sistem Ductless Mini-Split¶

Ideal untuk bangunan yang tidak memiliki saluran udara, seperti apartemen tua, penambahan ruangan, atau untuk menciptakan zona suhu yang berbeda. Sistem ini terdiri dari satu unit luar yang terhubung ke satu atau lebih unit dalam (dipasang di dinding atau langit-langit) melalui pipa refrigerant kecil. Setiap unit dalam dapat dikontrol secara independen, memungkinkan kontrol zona yang lebih baik.

Sistem Terpaket (Packaged System)¶

Semua komponen utama (kompresor, kondensor, evaporator, dan furnitur) berada dalam satu unit tunggal. Unit ini biasanya dipasang di atap atau di pelat beton di samping bangunan. Udara didistribusikan ke dalam melalui saluran udara. Sistem ini sering ditemukan di bangunan komersial kecil atau beberapa jenis rumah (misalnya, rumah mobil).

Sistem Hydronic (Boiler dan Radiator)¶

Sistem ini menggunakan air panas (atau uap) yang dipanaskan oleh boiler untuk pemanasan. Air panas disirkulasikan melalui pipa ke radiator atau unit penukar panas di ruangan. Panas dari air memancar ke udara. Sistem ini murni untuk pemanasan dan sering kali dipasangkan dengan sistem pendingin udara terpisah (misalnya, sistem split sentral) jika pendinginan juga dibutuhkan.

Sistem Geothermal¶

Sistem ini memanfaatkan suhu stabil dari tanah di bawah permukaan bumi. Dengan menggunakan jaringan pipa yang ditanam di dalam tanah (atau badan air terdekat), sistem ini menukar panas dengan bumi. Di musim dingin, panas dari bumi diekstraksi dan digunakan untuk memanaskan bangunan. Di musim panas, panas dari bangunan dibuang ke dalam tanah. Ini adalah salah satu sistem HVAC paling efisien energi yang tersedia, meskipun biaya instalasi awalnya lebih tinggi.

Fakta Menarik Seputar HVAC¶

• Asal-usul AC Modern: Pendingin udara modern pertama kali ditemukan oleh Willis Carrier pada tahun 1902. Awalnya bukan untuk kenyamanan manusia, melainkan untuk mengontrol kelembaban di percetakan Brooklyn untuk memastikan kertas tidak mengembang dan tinta menempel dengan benar.
• Transformasi Geografi: AC memungkinkan perkembangan kota-kota besar di daerah yang sangat panas, seperti Las Vegas atau Dubai, yang sebelumnya akan sulit dihuni secara massal.
• Konsumen Energi Besar: Sistem HVAC sering kali menjadi konsumen energi terbesar di sebagian besar bangunan, menyumbang persentase signifikan dari tagihan listrik atau gas. Inilah sebabnya efisiensi energi menjadi fokus utama dalam desain HVAC modern.
• Evolusi Refrigerant: Refrigerant yang digunakan dalam AC telah berkembang selama bertahun-tahun. Refrigerant awal seperti CFC dan HCFC terbukti merusak lapisan ozon, sehingga digantikan oleh HFC. Sekarang, fokus beralih ke refrigerant dengan potensi pemanasan global yang lebih rendah lagi.

Pentingnya Perawatan dan Pemeliharaan¶

Sama seperti mobil, sistem HVAC membutuhkan perawatan rutin agar dapat berfungsi dengan baik dan efisien. Mengabaikan perawatan bisa menyebabkan berbagai masalah, mulai dari penurunan efisiensi, kualitas udara yang buruk, hingga kerusakan komponen mahal.

Tips Perawatan Dasar:¶

1. Ganti Filter Udara Secara Teratur: Ini adalah langkah paling mudah tapi paling penting. Filter yang kotor menghambat aliran udara, membuat sistem bekerja lebih keras (kurang efisien) dan mengurangi kualitas udara. Frekuensi penggantian tergantung jenis filter dan tingkat penggunaan, bisa bulanan hingga setiap beberapa bulan.
2. Bersihkan Unit Luar: Pastikan area di sekitar unit kondensor luar (jika ada) bebas dari daun, rumput, dan puing-puing lain yang bisa menghalangi aliran udara.
3. Pastikan Vents Tidak Terhalang: Jangan menutupi atau menghalangi supply dan return vents di dalam ruangan dengan furnitur atau tirai. Ini akan menghambat sirkulasi udara.
4. Jadwalkan Inspeksi Profesional Tahunan: Seorang teknisi HVAC profesional dapat melakukan pemeriksaan mendalam, membersihkan komponen internal (seperti evaporator dan condenser coils), memeriksa level refrigerant, melumasi bagian yang bergerak, dan mendeteksi masalah kecil sebelum menjadi besar.

Image just for illustration

Tips Hemat Energi dengan Sistem HVAC¶

Mengingat konsumsi energinya yang signifikan, mengoptimalkan penggunaan sistem HVAC adalah cara cerdas untuk menghemat biaya dan mengurangi dampak lingkungan.

• Gunakan Termostat yang Cerdas atau Dapat Diprogram: Atur suhu agar lebih tinggi di musim panas atau lebih rendah di musim dingin saat Anda tidak di rumah atau sedang tidur. Termostat pintar dapat mempelajari kebiasaan Anda dan menyesuaikan setting secara otomatis.
• Pastikan Bangunan Terinsulasi dengan Baik: Isolasi yang memadai di dinding, atap, dan lantai, serta jendela dan pintu yang kedap udara, sangat mengurangi beban kerja sistem HVAC. Panas atau dingin dari luar tidak mudah masuk, dan suhu dalam ruangan tetap stabil.
• Segel Celah dan Kebocoran Udara: Temukan dan segel celah di sekitar jendela, pintu, saluran listrik/pipa yang menembus dinding, atau di ductwork itu sendiri. Kebocoran udara bisa menghabiskan banyak energi karena udara yang sudah dikondisikan keluar begitu saja.
• Tingkatkan Efisiensi Sistem Lama: Jika sistem HVAC Anda sudah tua, pertimbangkan untuk menggantinya dengan model baru yang lebih efisien energi (cari label Energy Star). Meskipun biaya awal tinggi, penghematan energi dalam jangka panjang bisa signifikan.
• Gunakan Kipas Angin: Kipas langit-langit atau kipas portabel dapat membantu mendistribusikan udara panas atau dingin secara lebih efektif dan membuat Anda merasa lebih nyaman, memungkinkan Anda menaikkan setting suhu AC atau menurunkan setting pemanas sedikit tanpa mengorbankan kenyamanan.

Masa Depan Sistem HVAC¶

Industri HVAC terus berkembang, dengan fokus pada efisiensi energi, keberlanjutan, dan konektivitas. Kita bisa berharap melihat lebih banyak sistem yang terintegrasi dengan teknologi rumah pintar, penggunaan refrigerant yang lebih ramah lingkungan, dan desain sistem yang lebih modular dan mudah beradaptasi. Kualitas udara dalam ruangan juga akan terus menjadi perhatian utama, mendorong inovasi dalam filtrasi dan purifikasi udara.

Secara keseluruhan, sistem HVAC adalah bagian kompleks namun vital dari bangunan modern. Memahami cara kerjanya dan pentingnya perawatan dapat membantu Anda menjaga kenyamanan, kesehatan, dan efisiensi energi di rumah atau tempat kerja Anda.

Bagaimana dengan sistem HVAC di tempat Anda? Apakah Anda punya tips tambahan atau pengalaman menarik terkait sistem ini? Ceritakan di kolom komentar di bawah!
