Mengenal PWM Arduino: Definisi, Cara Kerja, dan Aplikasinya untuk Pemula

Table of Contents

Pernah lihat lampu LED yang bisa diredupkan cahayanya? Atau mungkin kipas DC yang kecepatan putarnya bisa diatur pelan atau kencang? Nah, di balik kemampuan ini, seringkali ada teknologi yang namanya PWM. Pada dunia mikrokontroler seperti Arduino, PWM ini jadi fitur sakti buat menjembatani dunia digital yang cuma tahu ON (HIGH) dan OFF (LOW) dengan dunia analog yang butuh nilai yang bervariasi.

Apa Itu PWM?¶

PWM itu singkatan dari Pulse Width Modulation. Gampangnya begini, bayangin kamu punya keran air yang cuma bisa nyala full atau mati total. Kalau kamu mau airnya ngalir cuma setengah, gimana caranya? Kamu bisa buka-tutup kerannya cepat-cepat. Semakin lama keran itu terbuka dibandingkan tertutup dalam satu siklus buka-tutup, semakin banyak air yang ngalir secara rata-rata.

Nah, PWM itu mirip konsep keran air tadi. Arduino secara digital cuma bisa menghasilkan sinyal 5V (atau 3.3V tergantung boardnya) atau 0V. Tapi, dengan PWM, Arduino bisa mensimulasikan output analog dengan cara menghidupkan (HIGH) dan mematikan (LOW) sinyal digitalnya secara cepat dan bergantian.

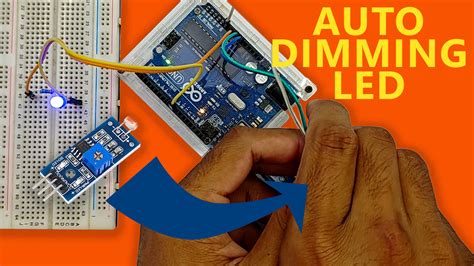

Image just for illustration

Intinya, PWM ini adalah teknik untuk mendapatkan hasil analog dari sumber digital. Alih-alih memberikan tegangan yang konstan pada nilai tertentu (seperti 2.5V untuk mendapatkan separuh dari 5V), PWM memberikan tegangan penuh (5V) selama periode waktu tertentu dalam satu siklus, lalu mematikannya (0V) selama sisa siklus tersebut. Rata-rata tegangan yang dihasilkan inilah yang dipersepsikan sebagai nilai analog.

Kenapa PWM Penting di Dunia Arduino?¶

Arduino adalah perangkat digital. Pin output digitalnya cuma bisa menghasilkan sinyal HIGH (logika 1, tegangan penuh) atau LOW (logika 0, 0V). Padahal, banyak komponen elektronik di luar sana yang butuh variasi tegangan atau arus untuk berfungsi sebagaimana mestinya. Contohnya:
* Lampu LED yang butuh arus bervariasi untuk mengatur kecerahan.
* Motor DC yang butuh variasi tegangan untuk mengatur kecepatan.
* Speaker/buzzer yang butuh sinyal bervariasi (bukan cuma on/off) untuk menghasilkan nada.
* Output ke modul lain yang butuh sinyal analog.

Nah, karena pin output analog (DAC - Digital-to-Analog Converter) itu mahal dan nggak semua mikrokontroler punya banyak, PWM ini jadi solusi cerdas dan hemat biaya untuk mensimulasikan output analog menggunakan pin digital yang sudah ada. Dengan PWM, pin digital Arduino bisa menghasilkan nilai “antara” HIGH dan LOW.

Bagaimana PWM Bekerja?¶

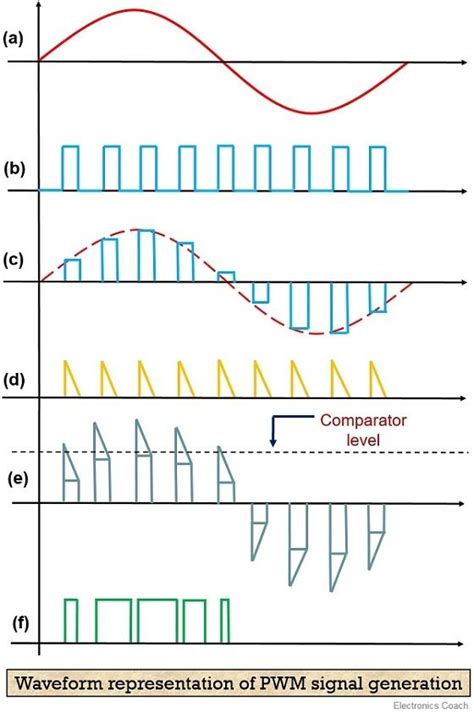

Cara kerja PWM itu sederhana tapi jenius. Sinyal PWM itu pada dasarnya adalah gelombang persegi (square wave) yang punya dua karakteristik penting:
1. Frekuensi (Frequency): Seberapa cepat siklus ON-OFF ini berulang per detik. Ini menentukan periode satu siklus penuh. Kalau frekuensinya tinggi, siklusnya cepat. Frekuensi diukur dalam Hertz (Hz).
2. Lebar Pulsa (Pulse Width): Seberapa lama sinyal itu berada dalam kondisi HIGH (ON) dalam satu siklus. Inilah yang dimodulasi atau diubah-ubah.

Duty Cycle: Kunci Pengaturan

Yang paling sering kita bahas terkait PWM adalah Duty Cycle. Duty Cycle ini adalah rasio antara waktu sinyal ON (HIGH) dengan total waktu satu siklus (periode). Biasanya dinyatakan dalam persentase.

Rumusnya gampang:

Duty Cycle = (Waktu ON / Total Waktu Satu Siklus) * 100%

• Kalau sinyal selalu HIGH, berarti Waktu ON = Total Waktu Siklus, Duty Cycle = 100%. Ini setara dengan output digital HIGH atau tegangan penuh.
• Kalau sinyal selalu LOW, berarti Waktu ON = 0, Duty Cycle = 0%. Ini setara dengan output digital LOW atau 0V.
• Kalau sinyal HIGH selama separuh waktu siklus dan LOW separuh sisanya, Waktu ON = 0.5 * Total Waktu Siklus, Duty Cycle = 50%. Nah, di sinilah keajaiban PWM muncul. Meskipun sinyalnya cuma 5V atau 0V, rata-rata tegangan yang dirasakan komponen (misalnya motor atau LED) adalah sekitar separuh dari tegangan penuh (misalnya 2.5V dari 5V).

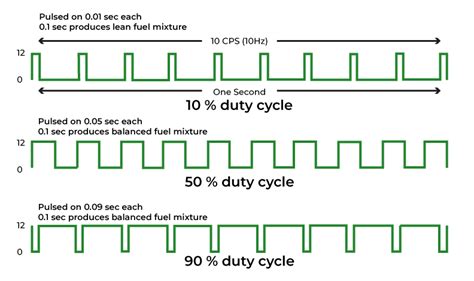

Image just for illustration

Semakin besar Duty Cycle (semakin lama sinyal ON dalam satu siklus), semakin tinggi rata-rata tegangan yang dikeluarkan, dan semakin “kuat” efeknya (misalnya LED makin terang, motor makin cepat). Sebaliknya, semakin kecil Duty Cycle, rata-rata tegangannya makin rendah.

Frekuensi PWM: Seberapa Cepat Berkedip?

Meskipun yang kita atur adalah Duty Cycle, frekuensi sinyal PWM juga penting. Kenapa?
* Kalau frekuensinya terlalu rendah, beberapa komponen (seperti LED) mungkin akan terlihat berkedip oleh mata kita. Mata manusia bisa melihat kedipan di bawah sekitar 60-70 Hz. Jadi, frekuensi PWM untuk LED biasanya di atas nilai ini.
* Untuk mengontrol motor, frekuensi PWM bisa mempengaruhi suara yang dihasilkan motor. Frekuensi yang terlalu rendah mungkin menimbulkan suara mendengung yang mengganggu. Frekuensi yang lebih tinggi (misalnya di atas 20 kHz) biasanya tidak terdengar oleh telinga manusia.
* Pemilihan frekuensi juga bisa mempengaruhi efisiensi atau respons dari komponen yang dikontrol.

Pada kebanyakan board Arduino standar (Uno, Nano, Mega), pin-pin PWM memiliki frekuensi default sekitar 490 Hz atau 980 Hz. Ini sudah cukup tinggi untuk sebagian besar aplikasi seperti mengatur kecerahan LED, tapi mungkin masih bisa terdengar oleh telinga (suara mendengung) jika digunakan untuk mengontrol motor tertentu. Frekuensi ini bisa diubah, tapi butuh pemahaman lebih dalam tentang register timer pada mikrokontroler ATmega.

Pin PWM pada Arduino¶

Tidak semua pin digital pada Arduino bisa menghasilkan sinyal PWM. Pin yang punya kemampuan PWM biasanya ditandai dengan simbol gelombang (~).

Pada board Arduino Uno dan Nano, pin-pin yang bisa mengeluarkan sinyal PWM adalah:
* Pin 3
* Pin 5
* Pin 6
* Pin 9
* Pin 10
* Pin 11

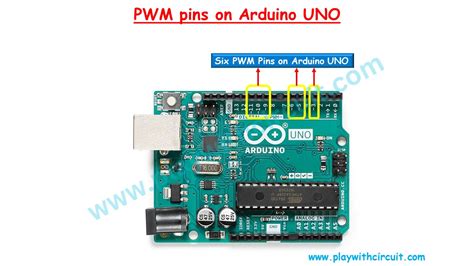

Image just for illustration

Pada board Arduino Mega 2560, pin PWM-nya jauh lebih banyak, yaitu:
* Pin 2 sampai Pin 13
* Pin 44 sampai Pin 46

Setiap board Arduino punya konfigurasi pin PWM sendiri, jadi selalu cek diagram pin (pinout) dari board yang kamu gunakan.

Menggunakan PWM di Kode Arduino¶

Di Arduino IDE, menggunakan PWM itu sangat mudah berkat adanya fungsi analogWrite(). Ya, namanya memang analogWrite, padahal outputnya adalah sinyal digital PWM. Ini mungkin agak membingungkan awalnya, tapi maksudnya adalah kita menulis nilai analog ke pin digital PWM.

Sintaks analogWrite()

Fungsi analogWrite() cuma butuh dua parameter:

analogWrite(pin, value);

• pin: Nomor pin yang akan mengeluarkan sinyal PWM. Pastikan pin ini adalah pin PWM (yang ada tanda ~ di board).
• value: Nilai duty cycle yang ingin dikeluarkan. Nilai ini berupa bilangan bulat antara 0 sampai 255.
  • analogWrite(pin, 0): Setara dengan Duty Cycle 0%. Output selalu LOW (0V). Mirip digitalWrite(pin, LOW).
  • analogWrite(pin, 255): Setara dengan Duty Cycle 100%. Output selalu HIGH (tegangan penuh). Mirip digitalWrite(pin, HIGH).
  • analogWrite(pin, 127): Sekitar setengah dari 255. Setara dengan Duty Cycle ~50%.
  • Nilai antara 0 dan 255 akan menghasilkan Duty Cycle yang proporsional: Duty Cycle = (value / 255) * 100%.

Contoh Kode Sederhana (Dimming LED)

Yuk, coba bikin kode sederhana untuk meredupkan dan menerangkan LED menggunakan PWM.

const int ledPin = 9; // Pin LED (pastikan ini pin PWM, misal pin 9 pada Uno)

void setup() {
  // Pin LED sudah otomatis disetel sebagai OUTPUT oleh analogWrite()
  // Tapi, secara eksplisit menyetelnya kadang bisa membantu kejelasan kode
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Menerangkan LED secara bertahap
  for (int brightness = 0; brightness <= 255; brightness++) {
    analogWrite(ledPin, brightness); // Set kecerahan LED
    delay(10); // Tunda sebentar agar perubahan terlihat
  }

  // Meredupkan LED secara bertahap
  for (int brightness = 255; brightness >= 0; brightness--) {
    analogWrite(ledPin, brightness); // Set kecerahan LED
    delay(10); // Tunda sebentar agar perubahan terlihat
  }

  delay(500); // Tunda di akhir siklus terang-redup
}

Dalam contoh ini:
* Kita pakai pin 9 yang merupakan pin PWM di Arduino Uno.
* Loop for pertama menaikkan nilai brightness dari 0 sampai 255. Setiap nilai ini ditulis ke pin 9 menggunakan analogWrite(). Ini membuat LED makin terang.
* Loop for kedua menurunkan nilai brightness dari 255 sampai 0. Ini membuat LED makin redup.
* delay(10) memberikan jeda pendek agar mata kita bisa melihat proses terang-redupnya.

Image just for illustration

Cukup mudah, kan? Hanya dengan satu fungsi analogWrite(), kita bisa mengontrol “nilai analog” dari sebuah pin digital!

Aplikasi PWM dalam Proyek Arduino¶

PWM itu ibarat pisau Swiss Army di dunia mikrokontroler. Banyak banget aplikasinya, beberapa yang paling umum:

1. Mengatur Kecerahan LED: Seperti contoh di atas. Bukan cuma LED biasa, tapi juga strip LED RGB (mengontrol intensitas setiap warna: Red, Green, Blue) atau LED daya tinggi (melalui driver).
2. Mengontrol Kecepatan Motor DC: Motor DC berputar lebih cepat jika diberi tegangan lebih tinggi. Dengan PWM, kita bisa mengubah rata-rata tegangan yang diberikan ke motor (biasanya lewat driver motor seperti L298N, L293D, atau driver MOSFET) sehingga kecepatannya bisa diatur dari nol sampai penuh.
3. Menghasilkan Nada: Dengan cepat menghidupkan dan mematikan buzzer pasif atau speaker kecil pada frekuensi audio tertentu, PWM bisa digunakan untuk menghasilkan berbagai nada. Variasi duty cycle bahkan bisa mempengaruhi volume (walau bukan cara paling efektif).
4. Mensimulasikan Sinyal Analog: Meskipun tidak setepat Digital-to-Analog Converter (DAC) murni, PWM bisa digunakan untuk mengontrol perangkat yang membutuhkan sinyal analog input, asalkan perangkat tersebut bisa ‘merata-ratakan’ sinyal pulsa tersebut. Contohnya adalah kontrol tegangan untuk sensor tertentu (meskipun ini lebih jarang).
5. Servo Motor Control: Servo motor (standar, bukan yang continuous rotation) diatur posisinya menggunakan sinyal pulsa dengan lebar tertentu, yang sebenarnya adalah bentuk khusus dari PWM. Arduino punya library khusus untuk servo yang mempermudah ini, tapi prinsip dasarnya mirip.

Keterbatasan PWM pada Arduino¶

Meskipun keren dan serbaguna, PWM pada Arduino (khususnya seri ATmega seperti Uno/Nano/Mega) punya beberapa keterbatasan:

1. Bukan Analog Murni: PWM itu mensimulasikan nilai analog dengan mengubah rata-rata tegangan, bukan benar-benar menghasilkan tegangan konstan pada nilai tertentu. Beberapa komponen mungkin tidak merespons dengan baik terhadap sinyal pulsa ini dan butuh filter (misalnya filter RC) untuk menghaluskan sinyalnya menjadi tegangan DC yang lebih stabil.
2. Resolusi Terbatas: Pada Arduino Uno/Nano/Mega, analogWrite() menggunakan resolusi 8-bit. Artinya, ada 2^8 = 256 tingkat nilai (dari 0 sampai 255). Untuk banyak aplikasi seperti meredupkan LED, ini sudah lebih dari cukup. Tapi untuk aplikasi yang butuh kontrol sangat halus (misalnya kontrol presisi tinggi), resolusi 8-bit mungkin kurang memadai. Board Arduino yang lebih canggih atau mikrokontroler lain (seperti ESP32) seringkali punya resolusi PWM yang lebih tinggi (misalnya 10-bit atau 12-bit, yang berarti 1024 atau 4096 tingkat).
3. Frekuensi Tetap (Default): Seperti disebutkan, frekuensi PWM standar pada pin-pin Arduino biasanya tetap (sekitar 490/980 Hz). Meskipun ini bisa diubah dengan mengkonfigurasi register timer, ini membutuhkan pemahaman yang lebih mendalam dan mungkin mempengaruhi fungsi timer lain yang digunakan oleh library Arduino.

Tips Menggunakan PWM¶

• Pilih Pin yang Tepat: Selalu pastikan kamu menggunakan pin yang memang mendukung PWM (yang ada tanda ~). Menggunakan analogWrite() pada pin non-PWM tidak akan berfungsi atau bisa menimbulkan perilaku aneh.
• Pahami Nilai 0-255: Ingat bahwa nilai 0 berarti 0% duty cycle (LOW) dan 255 berarti 100% duty cycle (HIGH). Nilai di antaranya akan membagi rentang ini secara proporsional.
• Pertimbangkan Beban (Load): Langsung menghubungkan pin Arduino ke motor besar atau strip LED daya tinggi itu berbahaya! Pin Arduino hanya bisa menyediakan arus yang sangat kecil (sekitar 20-40 mA per pin). Untuk beban yang butuh arus lebih besar, selalu gunakan driver (transistor, MOSFET, driver IC, relay) yang dikontrol oleh pin PWM Arduino.
• Perhatikan Frekuensi: Jika kamu mengontrol motor dan terdengar suara mendengung yang mengganggu, itu mungkin karena frekuensi PWM standar. Mengubah frekuensi PWM ke nilai di luar rentang dengar manusia (misalnya > 20 kHz) bisa jadi solusi, tapi ini butuh konfigurasi timer tingkat lanjut.
• Linearitas: Perlu diingat bahwa respons komponen terhadap duty cycle mungkin tidak selalu linear. Misalnya, menaikkan duty cycle dari 50% ke 100% mungkin tidak membuat LED dua kali lebih terang dibandingkan dari 0% ke 50%, tergantung karakteristik LED dan mata kita.

Fakta Menarik tentang PWM¶

• Bukan Hanya di Arduino: PWM itu teknik yang sangat luas digunakan, jauh sebelum ada Arduino. Sistem kontrol daya, konverter DC-DC, pengatur kecepatan motor di industri, audio amplifier kelas D, semuanya menggunakan prinsip PWM.
• Hemat Energi: Mengontrol daya dengan PWM itu lebih efisien dibandingkan dengan menggunakan resistor atau linear regulator untuk “menjatuhkan” tegangan. Kenapa? Karena saat transistor atau MOSFET yang mengeluarkan sinyal PWM itu dalam kondisi ON, ia menghantarkan arus penuh tapi tegangan di permukaannya rendah (hampir nol). Saat OFF, tegangannya penuh tapi arusnya nol. Pada kedua kondisi ini, daya yang hilang (tegangan * arus) sangat kecil dibandingkan saat komponen berada dalam kondisi antara (linear region) seperti pada regulator linear atau resistor yang membuang daya sebagai panas.
• Telco Juga Pakai: PWM juga digunakan dalam telekomunikasi untuk encoding sinyal, meskipun prinsipnya sedikit berbeda dari kontrol daya.

Perbandingan PWM dengan Output Digital Biasa¶

Fitur	Output Digital Biasa (digitalWrite)	PWM (analogWrite)
Nilai Output	Hanya HIGH (1) atau LOW (0)	Mensimulasikan nilai antara HIGH dan LOW
Pengaturan	Hanya On atau Off	Bisa diatur secara bertahap (0-255 pada Uno)
Aplikasi Umum	Menyalakan/mematikan LED, membaca tombol, komunikasi digital	Mengatur kecerahan LED, kecepatan motor, nada
Tingkat Kontrol	Dua tingkat (biner)	256 tingkat (pada Arduino 8-bit)

Jelas terlihat bahwa PWM memberikan fleksibilitas yang jauh lebih besar dalam mengontrol komponen yang butuh variasi daya, dibandingkan sekadar ON/OFF.

Tingkat Resolusi PWM pada Arduino¶

Seperti yang sudah disebut, Arduino Uno/Nano/Mega umumnya menggunakan PWM 8-bit, memberikan 256 tingkat kontrol. Ini sudah cukup untuk banyak proyek hobi.

Namun, beberapa board lain menggunakan mikrokontroler yang lebih canggih atau memiliki peripheral PWM yang lebih baik:
* ESP32: Mikrokontroler populer ini memiliki peripheral PWM yang sangat fleksibel (disebut LED Control PWM atau PCNT di beberapa konteksnya). Biasanya mendukung resolusi hingga 16-bit (65536 tingkat!) dan frekuensi yang bisa diatur dengan sangat luas.
* Arduino Zero/Due: Board ini menggunakan mikrokontroler ARM Cortex-M. Arduino Zero memiliki pin dengan resolusi PWM 10-bit secara native (walaupun fungsi analogWrite default di Arduino IDE mungkin masih menggunakan 8-bit untuk kompatibilitas, Anda bisa mengakses resolusi penuh melalui register atau library khusus). Arduino Due memiliki DAC (Digital-to-Analog Converter) murni 12-bit selain pin PWM.

Memahami resolusi ini penting jika proyek kamu membutuhkan kontrol yang sangat presisi. Semakin tinggi resolusi, semakin halus transisi atau pengaturan yang bisa kamu lakukan.

Kalibrasi Output PWM¶

Dalam beberapa aplikasi, terutama saat mengontrol motor atau LED dengan karakteristik non-linear, nilai analogWrite() mungkin tidak secara langsung proporsional dengan efek yang diinginkan (misalnya kecerahan atau kecepatan). Kamu mungkin perlu melakukan kalibrasi.

Misalnya, untuk mengontrol kecerahan LED, kamu mungkin menemukan bahwa perubahan dari nilai 0 ke 50 di analogWrite() memberikan perubahan kecerahan yang lebih signifikan dibandingkan perubahan dari 200 ke 250, meskipun rentang nilainya sama-sama 50. Untuk mendapatkan respons yang lebih linear secara visual, kamu mungkin perlu menggunakan tabel lookup (lookup table) atau rumus matematis (misalnya menggunakan fungsi gamma correction seperti di grafika komputer) untuk memetakan nilai kecerahan yang diinginkan ke nilai analogWrite() yang sesuai. Ini adalah topik yang lebih mendalam tapi relevan di aplikasi yang membutuhkan presisi.

Topik Lanjutan: Mengubah Frekuensi PWM¶

Bagi yang ingin mendalami lebih jauh, frekuensi PWM pada Arduino sebenarnya bisa diubah dengan memanipulasi register timer mikrokontroler ATmega. Arduino Uno/Nano punya tiga timer (Timer0, Timer1, Timer2) yang digunakan untuk berbagai fungsi, termasuk PWM dan fungsi delay() serta millis(). Pin-pin PWM dikontrol oleh timer-timer ini.

• Pin 5 dan 6 dikontrol oleh Timer0 (yang juga dipakai oleh delay() dan millis()).
• Pin 9 dan 10 dikontrol oleh Timer1 (16-bit).
• Pin 3 dan 11 dikontrol oleh Timer2.

Mengubah frekuensi PWM berarti mengkonfigurasi ulang prescaler timer atau mode operasi timer. Ini bisa dilakukan dengan menulis langsung ke register seperti TCCR0B, TCCR1B, TCCR2B, dll. Misalnya, mengubah frekuensi PWM pada pin 5 dan 6 akan mempengaruhi keakuratan fungsi delay() dan millis() karena kedua fungsi ini bergantung pada Timer0.

Mengubah frekuensi PWM berguna untuk aplikasi seperti:
* Menghilangkan suara mendengung pada motor (naikkan frekuensi).
* Mengontrol jenis motor atau driver yang spesifik membutuhkan frekuensi tertentu.
* Membuat nada dengan frekuensi yang sangat spesifik menggunakan pin PWM.

Namun, ini adalah topik yang butuh pemahaman tentang arsitektur mikrokontroler ATmega dan seringkali melibatkan membaca datasheet. Untuk pemula, cukup tahu bahwa frekuensi standar adalah sekitar 490/980 Hz dan biasanya sudah memadai.

Debugging PWM¶

Jika PWM kamu tidak bekerja seperti yang diharapkan, cek beberapa hal ini:
* Pin yang Dipakai: Apakah pin yang kamu gunakan benar-benar pin PWM (ada tanda ~)? Cek kembali pinout board kamu.
* Nilai analogWrite(): Apakah nilainya dalam rentang 0-255? Nilai di luar rentang ini akan dipaksa masuk ke dalam rentang (misal 300 akan jadi 255, -10 akan jadi 0).
* Beban (Load): Apakah komponen yang kamu kontrol (LED, motor) terhubung dengan benar dan tidak melebihi kapasitas arus pin Arduino? Ingat butuh driver untuk beban besar.
* Kabel dan Koneksi: Pastikan semua kabel terhubung dengan kencang dan benar, terutama pada driver motor jika kamu menggunakannya.
* Kode Lain: Apakah ada bagian lain dari kode kamu yang mungkin mengganggu fungsi timer atau pin yang digunakan untuk PWM?

Penutup¶

Nah, sekarang kamu sudah tahu apa itu PWM dan betapa pentingnya fitur ini di Arduino. Dengan PWM, kamu bisa mengontrol “kekuatan” atau “intensitas” dari berbagai komponen elektronik menggunakan pin digital, membuka pintu ke banyak proyek keren yang lebih interaktif dan canggih. Dari lampu yang meredup lembut, motor yang bisa diatur kecepatannya, hingga suara yang dihasilkan, semua bisa diwujudkan berkat keajaiban Pulse Width Modulation!

Tertarik untuk mencoba project pertama menggunakan PWM? Atau mungkin kamu punya pengalaman seru pakai PWM di project Arduino kamu? Share yuk di kolom komentar di bawah!
