Pernah mendengar istilah NC dan NO saat ngomongin soal listrik, sakelar, atau sistem otomatisasi? Dua singkatan ini memang sangat mendasar dan sering banget ditemui. Biar nggak bingung lagi, yuk kita bedah artinya satu per satu, apa bedanya, dan kenapa penting banget di berbagai aplikasi.

Intinya, NC dan NO ini merujuk pada kondisi awal atau kondisi standar dari sebuah kontak listrik. Kontak listrik ini adalah bagian dari komponen seperti sakelar, relay, sensor, atau perangkat kontrol lainnya yang berfungsi untuk menghubungkan atau memutuskan aliran listrik. Nah, kondisinya saat belum diapa-apain atau belum diaktifkan inilah yang menentukan apakah dia termasuk tipe NC atau NO.

Apa Itu Kontak NC (Normally Closed)?¶

NC adalah singkatan dari Normally Closed. Kata “Normally” di sini bisa diartikan sebagai kondisi standar, kondisi default, atau kondisi “normal” ketika perangkat tersebut belum mendapatkan perlakuan atau belum diaktifkan.

Jadi, kontak NC adalah kontak yang secara standar (normalnya) dalam kondisi tertutup atau terhubung. Artinya, arus listrik bisa mengalir melalui kontak ini tanpa ada perlakuan khusus.

Bayangkan aja sebuah pintu yang secara default tertutup. Kamu nggak perlu ngapa-ngapain, pintunya udah nutup sendiri. Nah, kontak NC itu kurang lebih seperti itu cara kerjanya. Saat perangkat di mana kontak NC ini berada diaktifkan atau diberi sinyal (misalnya sakelarnya ditekan, relay-nya dialiri listrik, sensornya mendeteksi sesuatu), barulah kontak ini akan terbuka dan memutus aliran listrik.

Fungsi utama kontak NC adalah untuk memungkinkan arus mengalir sampai ada event atau kondisi tertentu yang memutusnya. Ini sering banget dipakai untuk sistem yang memerlukan aliran listrik terus-menerus sampai ada interupsi, misalnya sistem alarm keamanan yang aktif terus sampai pintunya dibuka.

Image just for illustration

Dalam diagram listrik, kontak NC biasanya digambarkan dengan garis yang terhubung saat dalam posisi standar, lalu garis tersebut akan putus saat komponen aktif.

Apa Itu Kontak NO (Normally Open)?¶

Kebalikan dari NC, NO adalah singkatan dari Normally Open. Ini berarti, kontak NO adalah kontak yang secara standar (normalnya) dalam kondisi terbuka atau tidak terhubung.

Anggap aja seperti pintu yang secara default terbuka. Kamu nggak perlu ngapa-ngapaian, pintunya udah kebuka sendiri. Nah, kontak NO ini begitulah adanya. Arus listrik tidak bisa mengalir melalui kontak ini pada kondisi default.

Kontak ini baru akan menutup dan memungkinkan aliran listrik saat perangkat di mana kontak NO ini berada diaktifkan atau diberi sinyal. Misalnya, saat sakelar ditekan, relay dialiri listrik, atau sensor mendeteksi sesuatu, kontak NO ini akan menutup, menciptakan jalur bagi arus listrik.

Fungsi utama kontak NO adalah untuk memutus aliran listrik sampai ada event atau kondisi tertentu yang menyambungkannya. Ini sering dipakai untuk fungsi pengaktifan, misalnya menyalakan lampu saat sakelar ditekan, menjalankan motor saat tombol start dipencet, atau mengaktifkan alarm saat sensor mendeteksi gerakan.

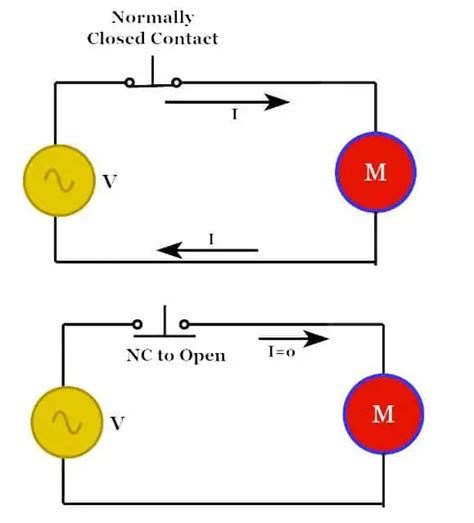

Image just for illustration

Dalam diagram listrik, kontak NO biasanya digambarkan dengan garis yang terputus saat dalam posisi standar, lalu garis tersebut akan menyambung saat komponen aktif.

Perbedaan Utama NC dan NO: Siapa yang “Normal”?¶

Nah, intinya perbedaan paling krusial antara NC dan NO ada pada kondisi mereka saat “normal” atau belum diaktifkan.

• NC (Normally Closed): Normalnya terhubung, listrik bisa lewat. Saat aktif, jadi terputus.
• NO (Normally Open): Normalnya terputus, listrik tidak bisa lewat. Saat aktif, jadi terhubung.

Bayangkan seperti ini:
* NC: Jalurnya sudah tersambung secara default. Butuh “usaha” (aktifasi) untuk memutus sambungan itu.
* NO: Jalurnya belum tersambung secara default. Butuh “usaha” (aktifasi) untuk menyambungkan sambungan itu.

Pemilihan antara NC dan NO sangat tergantung pada kebutuhan aplikasi dan yang terpenting, aspek keamanan (safety).

Kapan Memilih NC? Pertimbangan Keamanan!¶

Kontak NC sering dipilih untuk fungsi-fungsi di mana sangat penting untuk menghentikan suatu proses atau mengaktifkan suatu sistem saat terjadi kondisi tertentu. Contoh paling klasik adalah tombol emergency stop (tombol darurat).

Kenapa tombol emergency stop biasanya pakai kontak NC? Begini logikanya: Tombol emergency stop itu tujuannya kan untuk memutus aliran listrik ke mesin saat ada bahaya. Nah, kita mau mesin itu berhenti kalau tombolnya dipencet. Kita juga mau mesin itu berhenti kalau ada kabel yang putus ke tombol emergency stop (misalnya karena kecelakaan, kebakaran, dll).

Dengan menggunakan kontak NC, aliran listrik ke sirkuit kontrol mesin mengalir melalui kontak ini. Kalau tombol dipencet, kontak NC-nya terbuka, listrik putus, mesin berhenti. Kalau ada kabel putus ke tombol, kontak NC-nya juga otomatis kembali ke posisi normalnya yang terbuka (karena tidak ada lagi “tekanan” dari sistem kontrol), listrik putus, mesin berhenti.

Jadi, menggunakan NC pada tombol emergency stop itu adalah fail-safe mechanism. Artinya, kalau ada kegagalan pada wiring atau tombolnya sendiri (misal kabel putus), sistem akan otomatis berhenti ke kondisi aman (stop), bukan malah terus berjalan. Ini adalah pertimbangan keamanan yang sangat vital dalam perancangan sistem otomatisasi.

Contoh lain penggunaan NC:
* Sensor pintu pada sistem alarm: Normalnya pintu tertutup (kontak NC tersambung), alarm mati. Saat pintu dibuka, kontak NC terbuka, alarm aktif.
* Limit switch pada mesin: Memastikan bagian mesin berhenti saat mencapai batas akhir gerakan. Kontak NC memutus daya saat batas tercapai.

Kapan Memilih NO? Untuk Mengaktifkan Fungsi¶

Kontak NO biasanya dipilih untuk fungsi-fungsi di mana kita ingin memulai atau mengaktifkan suatu proses atau sistem. Contoh paling umum adalah tombol start pada mesin atau sakelar lampu.

Saat kamu menekan tombol start, kamu ingin mesinnya nyala. Kontak NO pada tombol ini akan menutup, mengalirkan listrik ke sirkuit pengontrol mesin, dan mesin pun start. Saat sakelar lampu dipencet ke posisi ‘On’, kontak NO-nya menutup, listrik mengalir ke lampu, dan lampu menyala.

Kenapa nggak pakai NO untuk emergency stop? Kalau tombol emergency stop pakai NO, mesin akan mati hanya saat tombol dipencet (kontak NO menutup). Tapi, kalau ada kabel putus ke tombolnya, kontak NO akan tetap dalam posisi terbuka (normal), dan mesin justru tidak akan berhenti. Ini jelas sangat berbahaya! Makanya NO lebih cocok untuk fungsi yang sifatnya mengaktifkan.

Contoh lain penggunaan NO:
* Bel pintu: Saat tombol bel dipencet, kontak NO menutup, bel berbunyi.
* Sensor suhu pada sistem pendingin: Saat suhu naik (sensor aktif), kontak NO menutup, mengaktifkan kompresor AC.

Kombinasi NC dan NO: SPDT (Single Pole, Double Throw)¶

Beberapa komponen, terutama relay dan sakelar tertentu, memiliki kontak yang terdiri dari NC dan NO secara bersamaan. Konfigurasi ini sering disebut sebagai SPDT (Single Pole, Double Throw) atau kontak tukar (changeover contact).

Kontak SPDT ini memiliki tiga terminal utama:
1. Common (COM): Ini terminal “pusat” atau input/output utama.
2. Normally Closed (NC): Terminal yang terhubung ke COM saat dalam kondisi normal.
3. Normally Open (NO): Terminal yang terhubung ke COM saat dalam kondisi aktif.

Jadi, pada kondisi normal, COM terhubung ke NC. Saat komponen diaktifkan, koneksi antara COM dan NC terputus, dan COM beralih terhubung ke NO.

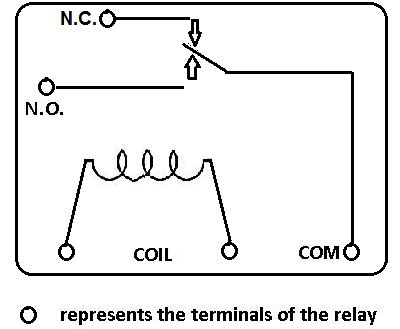

Image just for illustration

Kontak SPDT ini sangat fleksibel karena bisa digunakan untuk dua fungsi sekaligus: memutus satu rangkaian (melalui NC) sambil menyambungkan rangkaian lain (melalui NO) pada saat yang bersamaan dengan satu sinyal aktivasi. Misalnya, untuk mengaktifkan lampu merah (melalui NO) saat lampu hijau mati (melalui NC) menggunakan satu sakelar tunggal atau satu relay.

Aplikasi NC dan NO dalam Berbagai Perangkat¶

NC dan NO adalah ‘bahasa’ universal dalam dunia kelistrikan dan otomatisasi. Mereka ada di mana-mana!

1. Relay¶

Relay adalah sakelar elektronik yang dikendalikan oleh listrik. Relay memiliki koil (lilitan kawat) dan satu atau lebih set kontak (NC, NO, atau SPDT). Saat koil dialiri listrik, medan magnet terbentuk dan menarik armatur yang akan mengubah posisi kontak-kontaknya. Kalau relay punya kontak NC, dia akan membuka saat koil aktif. Kalau punya kontak NO, dia akan menutup saat koil aktif. Relay ini komponen kunci di banyak sirkuit kontrol.

2. Sakelar (Switch)¶

Sakelar biasa yang kita pakai sehari-hari, seperti sakelar lampu atau sakelar pada peralatan elektronik, pada dasarnya menggunakan prinsip NC atau NO (atau kombinasi keduanya). Sakelar ‘push button’ (tombol tekan) bisa tersedia dalam versi Normally Open (tekan untuk menyambung) atau Normally Closed (tekan untuk memutus). Sakelar toggle atau rocker bisa memiliki kontak SPST (Single Pole, Single Throw - hanya satu NO atau satu NC) atau SPDT.

3. Limit Switch¶

Ini adalah sakelar mekanis yang diaktifkan oleh adanya kontak fisik dengan objek yang bergerak. Limit switch sangat vital di mesin industri untuk mendeteksi posisi, batas akhir gerakan, atau keberadaan objek. Limit switch biasanya punya kontak NC dan NO sekaligus (konfigurasi SPDT) sehingga bisa digunakan untuk berbagai fungsi, misalnya menghentikan gerakan (pakai NC) dan sekaligus memberikan sinyal bahwa batas telah tercapai (pakai NO).

4. Sensor¶

Banyak jenis sensor yang outputnya berupa kontak kering (relay output) atau output solid state yang meniru cara kerja kontak. Sensor proximity, sensor cahaya, sensor tekanan, atau sensor suhu seringkali memiliki opsi output NC atau NO. Misalnya, sensor proximity dengan output NO akan menutup kontaknya saat mendeteksi objek, sedangkan yang output NC akan membuka kontaknya saat mendeteksi objek.

5. Kontaktor (Contactor)¶

Kontaktor mirip dengan relay tapi untuk arus dan tegangan yang lebih besar, biasanya dipakai untuk mengendalikan motor listrik atau beban daya besar lainnya. Kontaktor juga memiliki kontak utama (yang biasanya NO) dan kontak bantu (bisa NO atau NC) untuk fungsi kontrol atau indikasi.

6. Circuit Breaker & Fuse¶

Meskipun fungsinya utama adalah pengaman terhadap kelebihan arus atau hubungan singkat, beberapa jenis circuit breaker atau perangkat proteksi memiliki kontak bantu yang bisa berkonfigurasi NC atau NO. Kontak bantu ini digunakan untuk memberikan sinyal ke sistem kontrol atau alarm saat circuit breaker trip (terbuka).

7. Sistem Keamanan dan Alarm¶

Seperti yang sudah dibahas, kontak NC sangat fundamental dalam sistem keamanan (misalnya pada sensor pintu/jendela, sensor getaran) karena sifat fail-safe-nya. Jika ada kabel yang putus ke sensor, sistem akan menganggapnya sebagai kondisi intrusi (karena kontak NC-nya jadi terbuka). Sebaliknya, sensor gerakan mungkin menggunakan kontak NO untuk mengaktifkan alarm saat mendeteksi gerakan.

Tips Praktis Mengenali & Memilih NC/NO¶

• Baca Datasheet! Ini yang paling penting. Setiap komponen listrik pasti punya datasheet atau manual yang menjelaskan spesifikasi, termasuk jenis dan konfigurasi kontaknya.
• Perhatikan Terminal: Seringkali, pada body komponen seperti relay atau limit switch, ada label yang menunjukkan terminal NC, NO, dan COM.
• Gunakan Multimeter: Jika ragu dan komponennya belum terhubung daya, kamu bisa pakai multimeter pada mode continuity tester. Tempelkan probe multimeter ke terminal yang dicurigai. Jika bunyi ‘beep’ (terhubung) pada kondisi default, itu NC. Jika tidak bunyi ‘beep’ (terputus) pada kondisi default, itu NO.
• Prioritaskan Keamanan: Saat mendesain sirkuit, selalu pertimbangkan kondisi darurat atau kegagalan. Jika fungsi tersebut krusial untuk keselamatan, pertimbangkan menggunakan kontak NC dengan prinsip fail-safe.
• Pahami Logika Kontrol: Apakah kamu ingin sesuatu aktif saat input ada (pakai NO) atau sesuatu non-aktif saat input ada (pakai NC)?

Fakta Menarik Seputar Kontak Listrik¶

• Contact Bounce: Saat kontak mekanis menutup atau membuka, seringkali tidak terjadi secara instan dan sempurna. Kontak bisa “memantul” beberapa kali sebelum stabil. Ini namanya contact bounce dan bisa jadi masalah di sirkuit digital berkecepatan tinggi karena bisa dianggap sebagai beberapa sinyal. Sirkuit debouncing diperlukan untuk mengatasi ini.
• Material Kontak: Bahan yang dipakai untuk kontak listrik itu penting banget. Bahan seperti perak, emas, atau paduan khusus sering dipakai karena konduktivitasnya bagus dan tahan terhadap korosi atau percikan api saat kontak membuka/menutup di bawah beban.
• Rating Kontak: Setiap kontak punya rating arus dan tegangan maksimum yang bisa dilewati atau diputusnya. Melebihi rating ini bisa merusak kontak atau menyebabkan kegagalan.

Memahami konsep NC dan NO memang fundamental. Ini seperti belajar abjad dalam bahasa kelistrikan. Dengan menguasai ini, kamu akan lebih mudah memahami cara kerja berbagai perangkat, membaca diagram sirkuit, dan merancang sistem otomatisasi sederhana.

Nah, sekarang sudah lebih jelas kan bedanya NC dan NO? Jangan sampai tertukar ya, apalagi kalau menyangkut fungsi keamanan.

Punya pengalaman menarik pakai NC atau NO? Atau ada pertanyaan lain seputar topik ini? Yuk, share di kolom komentar di bawah!
