Mengenal LPT: Definisi, Fungsi, dan Kegunaannya dalam Dunia Komputer

Table of Contents

Pernahkah kamu mendengar istilah “LPT” saat berbicara tentang komputer lawas atau printer zaman dulu? Mungkin kamu pernah melihat konektor besar berbentuk trapesium di bagian belakang komputer desktop lama. Nah, itulah yang kita sebut Port LPT atau dikenal juga sebagai Parallel Port. Port ini punya peran penting banget di era komputer personal (PC) awal, terutama sebagai “jalur komunikasi” utama antara komputer dan printer.

Port LPT bukan sekadar lubang colokan biasa. Ini adalah antarmuka fisik yang dirancang untuk mengirimkan data secara paralel. Artinya, berbeda dengan port serial yang mengirimkan data satu per satu (bit demi bit) secara berurutan, port LPT bisa mengirimkan beberapa bit data sekaligus dalam satu waktu melalui jalur yang berbeda. Cara kerja ini memberikan kecepatan yang lebih tinggi dibandingkan port serial pada zamannya, menjadikannya pilihan ideal untuk perangkat yang butuh transfer data lumayan cepat, seperti printer.

Apa Itu Port LPT?¶

LPT adalah singkatan dari Line Printer Terminal atau Line Print Terminal. Penamaan ini jelas menunjukkan fungsi utamanya saat pertama kali diperkenalkan: menghubungkan komputer dengan printer line printer atau printer baris. Bayangkan printer-printer besar yang mencetak satu baris teks sekaligus, nah port inilah yang jadi jembungannya. Seiring waktu, port ini berkembang dan digunakan untuk menghubungkan berbagai perangkat lain selain printer.

Meskipun namanya “Parallel Port”, istilah LPT lebih sering digunakan untuk merujuk pada alamat port di sistem operasi, seperti LPT1, LPT2, dan LPT3. Ini mirip dengan COM1, COM2 untuk port serial. Jadi, LPT adalah nama umum untuk antarmuka paralel standar yang ada di komputer PC kompatibel IBM selama puluhan tahun.

Parallel vs. Serial: Perbedaan Kunci¶

Untuk memahami kenapa port LPT itu paralel, mari kita bandingkan dengan port serial. Anggap saja kamu ingin mengirimkan sebuah kalimat dari satu tempat ke tempat lain. Dengan koneksi serial, kamu akan mengirimkan huruf pertama, lalu huruf kedua, huruf ketiga, dan seterusnya, satu per satu melalui satu jalur komunikasi. Mirip seperti satu mobil melewati terowongan satu jalur.

Nah, dengan koneksi paralel seperti LPT, kamu bisa mengirimkan beberapa huruf (biasanya 8 bit atau 1 byte) sekaligus melalui beberapa jalur terpisah dalam waktu yang bersamaan. Ini seperti mengirimkan delapan mobil sekaligus melalui delapan terowongan paralel. Secara teori, ini membuat transfer data jadi lebih cepat karena lebih banyak informasi yang bisa dikirim dalam satu siklus waktu. Itulah keunggulan utama port paralel di awal kemunculannya.

Struktur Fisik Port LPT¶

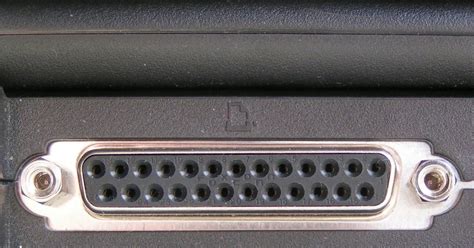

Port LPT di komputer biasanya menggunakan konektor jenis DB-25, yang memiliki 25 pin. Konektor ini berbentuk trapesium dengan dua baris pin (13 pin di baris atas dan 12 pin di baris bawah). Kabel printer paralel yang menghubungkan komputer ke printer juga menggunakan konektor DB-25 di sisi komputer dan konektor Centronics (biasanya 36 pin) di sisi printer. Konektor Centronics ini lebih besar dan pipih.

Dari 25 pin pada konektor DB-25, tidak semuanya digunakan untuk transfer data. Beberapa pin digunakan untuk mengirimkan 8 bit data secara paralel, sementara pin lainnya berfungsi sebagai jalur kontrol (untuk mengatur aliran data) dan jalur status (untuk memberitahu kondisi perangkat, misalnya printer sedang sibuk atau kehabisan kertas). Ada juga pin yang digunakan sebagai ground atau landasan listrik. Penempatan pin ini sudah distandarkan oleh IEEE sebagai standar IEEE 1284, yang mengatur berbagai mode operasi port paralel.

Cara Kerja Port LPT¶

Cara kerja dasar port LPT cukup simpel, terutama pada mode paling awal yang disebut SPP (Standard Parallel Port). Saat komputer ingin mengirim data ke printer, ia akan menempatkan 8 bit data di jalur data (pin 2-9). Kemudian, komputer akan mengirim sinyal pendek (Strobe) melalui jalur kontrol untuk memberitahu printer bahwa data sudah siap diambil. Printer akan membaca data tersebut dan, jika sudah siap menerima data berikutnya, akan mengirimkan sinyal status kembali ke komputer (misalnya, sinyal Acknowledge atau Ack).

Ada juga sinyal kontrol lain seperti Initialize (untuk mereset printer), AutoFeed (untuk ganti baris otomatis), dan sinyal status seperti Busy (printer sedang sibuk), Paper End (kertas habis), Select (printer terpilih), dan Error (ada masalah). Seluruh sinyal ini bekerja sama dalam sebuah “jabat tangan” (handshake) untuk memastikan data terkirim dengan benar dan perangkat bisa berkomunikasi dengan lancar, meskipun proses handshake pada mode SPP ini cukup lambat dan hanya memungkinkan komunikasi satu arah (komputer ke printer).

Mengenal Berbagai Mode Port LPT¶

Port LPT berkembang melampaui mode SPP yang sederhana. Untuk meningkatkan kecepatan dan memungkinkan komunikasi dua arah, dikembangkanlah mode-mode yang lebih canggih:

• SPP (Standard Parallel Port): Ini adalah mode asli dan paling dasar. Hanya mendukung komunikasi satu arah (dari komputer ke perangkat) dengan kecepatan maksimal sekitar 150 KB/s. Sangat cocok untuk printer lama yang hanya butuh menerima data cetak.
• EPP (Enhanced Parallel Port): Dikembangkan oleh Intel, Zenith Data Systems, dan Xircom. Mode ini mendukung komunikasi dua arah (bi-directional) yang jauh lebih efisien. EPP dirancang khusus untuk perangkat non-printer seperti scanner atau drive eksternal yang perlu mengirim data kembali ke komputer. Kecepatannya bisa mencapai 0.5 hingga 2 MB/s.
• ECP (Extended Capabilities Port): Dikembangkan oleh Microsoft dan Hewlett-Packard. ECP juga mendukung komunikasi dua arah dan bahkan lebih cepat dari EPP, bisa mencapai 2.5 MB/s atau lebih. Keunggulan ECP adalah kemampuannya menggunakan Direct Memory Access (DMA) yang membebaskan CPU dari banyak tugas transfer data, serta memiliki fitur kompresi data sederhana. ECP juga sering digunakan untuk scanner dan printer multifungsi.

Untuk bisa menggunakan mode EPP atau ECP, baik komputer (port LPT-nya) maupun perangkat yang terhubung harus sama-sama mendukung mode tersebut. Di BIOS komputer, biasanya ada pengaturan untuk memilih mode port LPT: SPP, EPP, ECP, atau ECP+EPP (gabungan).

Sejarah Kejayaan Port LPT¶

Port LPT mulai populer sejak diperkenalkannya IBM PC di awal tahun 1980-an. IBM memilih untuk menyertakan port paralel sebagai opsi (selain port serial) untuk menghubungkan printer mereka. Karena arsitektur IBM PC menjadi standar industri, port paralel pun ikut diadopsi secara luas oleh produsen komputer dan printer lainnya. Selama hampir dua dekade, port paralel menjadi default untuk menghubungkan printer ke komputer desktop.

Di masa kejayaannya di era 80-an dan 90-an, hampir semua printer yang beredar menggunakan antarmuka paralel. Kemudahan koneksi (colok kabel, instal driver) dan kecepatan yang memadai untuk mencetak dokumen teks atau gambar sederhana membuatnya jadi pilihan utama dibandingkan port serial yang lebih lambat. Komputer rumahan maupun perkantoran pasti dilengkapi minimal satu port LPT.

Port LPT Tidak Hanya untuk Printer¶

Meskipun namanya lekat dengan printer, port LPT ternyata cukup serbaguna. Karena kemampuannya mengirim data secara paralel dan, pada mode EPP/ECP, komunikasi dua arah yang cukup cepat (pada masanya), berbagai perangkat lain juga memanfaatkan port ini:

• Scanner: Banyak scanner flatbed di era 90-an menggunakan port LPT karena butuh kecepatan transfer data yang lebih tinggi dari port serial untuk mengirim data gambar ke komputer.
• Drive Eksternal: Beberapa produsen membuat drive eksternal seperti drive Zip, drive CD-ROM/CD-RW, dan bahkan hard drive eksternal yang terhubung melalui port LPT. Ini jadi alternatif bagi komputer yang belum punya antarmuka internal yang canggih atau bagi pengguna yang butuh mobilitas. Kecepatannya memang tidak sekencang drive internal, tapi cukup fungsional.
• Adapter Jaringan: Ada juga adapter jaringan (Ethernet) yang dihubungkan via port LPT. Ini biasanya digunakan pada laptop yang belum punya slot ekspansi atau port jaringan internal. Solusi ini portable meski kecepatannya terbatas.
• Pengendalian Hardware: Karena port LPT memberikan akses langsung ke pin-pin input/output dari komputer, port ini sangat populer di kalangan penghobi elektronik dan insinyur untuk mengontrol perangkat eksternal, menyalakan/mematikan relay, membaca sensor sederhana, atau bahkan membangun prototipe sistem otomatisasi dasar. Ini memungkinkan interaksi langsung antara software di komputer dan hardware dunia nyata.

Pengalaman Pengguna di Era LPT¶

Menggunakan printer paralel di era 90-an punya nuansa tersendiri. Proses instalasi driver printer paralel terkadang bisa tricky, butuh memastikan port LPT di BIOS sudah diatur dengan benar (misalnya, mode ECP atau EPP jika printer mendukung). Nama portnya selalu LPT1 secara default, lalu LPT2, dst.

Salah satu pengalaman paling khas adalah suara printer dot matrix atau daisy wheel yang berisik saat mencetak via LPT, ditambah suara beep dari PC saat printer selesai menerima data atau mengalami error. Kabelnya pun cenderung tebal, kaku, dan konektor DB-25-nya dikencangkan dengan sekrup di kedua sisinya agar tidak mudah lepas. Jika kabelnya terlalu panjang atau kualitasnya kurang bagus, bisa terjadi error komunikasi atau hasil cetak berantakan.

Migrasi Massal ke Era USB¶

Akhir tahun 90-an menjadi awal senja bagi port LPT dengan kedatangan Universal Serial Bus atau USB. USB membawa revolusi besar dalam konektivitas perangkat eksternal. Dibandingkan LPT, USB punya banyak keunggulan telak:

• Kecepatan: USB 1.0 (12 Mbps) sudah jauh lebih cepat dari ECP/EPP. USB 2.0 (480 Mbps) dan USB 3.0 (5 Gbps) apalagi.
• Kemudahan Penggunaan: USB mendukung hot-plugging (mencolok atau mencabut perangkat saat komputer hidup tanpa masalah), sementara LPT tidak. USB juga mendukung daisy-chaining atau menghubungkan banyak perangkat dalam satu pohon koneksi (dengan bantuan hub), sementara LPT hanya bisa satu perangkat per port.
• Power Delivery: USB bisa menyuplai daya ke perangkat, mengurangi kebutuhan catu daya eksternal untuk banyak perangkat kecil. LPT tidak punya kemampuan ini.
• Fleksibilitas: USB menjadi standar tunggal untuk berbagai jenis perangkat (keyboard, mouse, printer, scanner, kamera, drive, dll.), menggantikan port-port khusus seperti PS/2, serial, dan paralel.
• Ukuran Konektor: Konektor USB jauh lebih kecil dan mudah digunakan dibandingkan konektor DB-25 LPT dan Centronics.

Dengan semua keunggulan ini, USB dengan cepat menggantikan LPT sebagai standar utama untuk printer dan perangkat eksternal lainnya di awal tahun 2000-an.

Mengapa Port LPT Akhirnya Ditinggalkan?¶

Selain keunggulan USB, ada beberapa kekurangan inheren pada port LPT yang membuatnya ketinggalan zaman:

• Keterbatasan Kecepatan: Bahkan mode tercepat ECP/EPP pun mentok di beberapa MB/s, tidak cukup untuk kebutuhan perangkat modern seperti hard drive eksternal atau kamera digital beresolusi tinggi.
• Panjang Kabel Terbatas: Kabel paralel efektif biasanya hanya sampai 5-10 meter. Lebih panjang dari itu, sinyal bisa melemah dan terjadi error. USB bisa menjangkau jarak yang sama atau lebih jauh dengan mudah.
• Tidak Mendukung Hot-Plugging: Mencabut atau mencolok perangkat LPT saat komputer menyala berisiko merusak port atau perangkat.
• Ukuran Fisik: Konektor DB-25 relatif besar dibandingkan USB, memakan tempat di panel belakang komputer.
• Konfigurasi yang Kadang Rumit: Pengaturan mode di BIOS atau konflik IRQ (Interrupt Request Line) kadang bisa jadi masalah bagi pengguna awam.

Port LPT di Era Modern¶

Saat ini, port LPT sudah sangat jarang ditemukan di komputer desktop atau laptop modern. Namun, bukan berarti hilang sepenuhnya. Beberapa sistem:

• Sistem Industri atau Embedded: Mesin-mesin industri, peralatan medis, atau sistem kontrol khusus yang dirancang puluhan tahun lalu mungkin masih mengandalkan port LPT untuk berkomunikasi dengan perangkat atau sensor.
• Motherboard Khusus: Beberapa motherboard kelas server atau untuk keperluan khusus kadang masih menyediakan header untuk port LPT (meskipun konektor fisiknya tidak langsung ada di panel belakang, butuh kabel braket tambahan).
• USB-to-Parallel Adapters: Untuk orang yang masih punya printer paralel lama dan ingin menggunakannya di komputer baru yang hanya punya USB, ada adapter USB-to-Parallel. Adapter ini menerjemahkan komunikasi USB ke sinyal paralel yang dimengerti printer lama.

Image just for illustration

Fakta Menarik Seputar Port LPT¶

• Penamaan LPT1, LPT2, LPT3 berasal dari cara MS-DOS mengalokasikan sumber daya untuk port paralel. LPT1 secara default dialokasikan ke alamat port I/O 0x378, LPT2 ke 0x278, dan LPT3 ke 0x3BC.
• Di era DOS atau Windows 3.x, programmer bisa mengakses port LPT secara langsung untuk mengontrol hardware pin per pin. Ini memungkinkan banyak eksperimen dan proyek kreatif di luar fungsi printer.
• Kabel paralel dengan konektor Centronics di ujung printer sering punya klip pengunci logam di kedua sisinya agar kabel tidak mudah tercabut.

Menggunakan Port LPT Hari Ini (Tips Ringan)¶

Jika kamu kebetulan berhadapan dengan komputer atau printer lama yang masih menggunakan LPT:

1. Identifikasi Port: Cari konektor DB-25 di bagian belakang komputer atau konektor Centronics di printer.
2. Cari Driver: Pastikan kamu punya driver yang tepat untuk printer/perangkat tersebut. Driver lama mungkin sulit ditemukan untuk sistem operasi modern.
3. Gunakan Adapter: Jika menghubungkan ke komputer modern, kamu butuh adapter USB-to-Parallel. Perlu diingat, kompatibilitas adapter ini dengan semua printer lama mungkin tidak 100%. Beberapa fitur printer (seperti status tinta) mungkin tidak berfungsi sempurna lewat adapter.
4. Cek BIOS (pada PC Lama): Di komputer lama, masuk ke pengaturan BIOS (tekan DEL, F2, atau F10 saat startup) dan pastikan port LPT diaktifkan dan modenya sesuai (EPP/ECP paling direkomendasikan jika tersedia).
5. Troubleshooting: Jika bermasalah, cek koneksi kabel, pastikan driver terinstal benar, dan di sistem operasi lama, cek apakah ada konflik sumber daya (IRQ atau alamat I/O) dengan perangkat lain.

Port LPT memang sudah tidak lagi jadi primadona, tapi perannya dalam sejarah perkembangan komputer, terutama dalam mempopulerkan printer di rumah dan kantor, tidak bisa dilupakan. Ini adalah saksi bisu evolusi konektivitas perangkat keras sebelum era USB mengambil alih.

Bagaimana denganmu? Apa kamu punya kenangan dengan printer paralel atau perangkat lain yang terhubung via port LPT? Share pengalamanmu di kolom komentar di bawah, yuk!
