Mengenal GTAW Lebih Dalam: Pengertian, Proses, dan Aplikasinya!

Table of Contents

GTAW adalah singkatan dari Gas Tungsten Arc Welding, tapi mungkin kamu lebih sering dengar namanya dalam bahasa Inggris, yaitu TIG welding. TIG sendiri adalah singkatan dari Tungsten Inert Gas. Jadi, intinya sama saja, ya. Proses pengelasan ini menggunakan busur listrik yang terbentuk antara elektroda tungsten yang tidak ikut meleleh (non-consumable electrode) dengan benda kerja yang akan disambung.

Image just for illustration

Nah, yang bikin spesial dari GTAW/TIG ini adalah penggunaan gas pelindung inert, biasanya gas Argon murni atau campuran Argon dengan gas lain seperti Helium. Gas ini fungsinya krusial banget, yaitu melindungi area las, busur listrik, dan elektroda tungsten dari kontaminasi udara luar, seperti oksigen dan nitrogen. Tanpa gas pelindung ini, hasil las bisa keropos, rapuh, atau jelek.

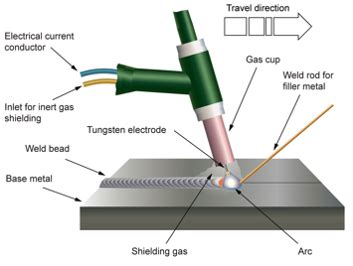

Cara Kerja GTAW¶

Proses kerja GTAW bisa dibilang cukup unik dan butuh presisi. Pertama, kamu perlu menyalakan busur listrik antara ujung elektroda tungsten dan permukaan logam yang mau dilas. Ada beberapa cara untuk menyalakan busur ini, bisa dengan menyentuhkan elektroda sedikit lalu mengangkatnya (scratch start atau lift arc) atau menggunakan frekuensi tinggi (HF start) tanpa menyentuh sama sekali.

Saat busur listrik menyala, panas yang dihasilkan akan melelehkan permukaan logam di area yang terpanah busur. Area lelehan ini disebut weld pool. Nah, kalau bahan yang dilas itu tipis, kadang-kadang cukup dengan melelehkan kedua sisi logam dan menggabungkannya (ini namanya autogenous welding). Tapi kalau bahannya lebih tebal atau butuh kekuatan tambahan, kamu perlu menambahkan logam pengisi (filler metal) secara manual menggunakan tangan lain, dalam bentuk rod atau kawat.

Image just for illustration

Sambil busur menyala dan kamu menambahkan filler metal (jika perlu), gas pelindung terus-menerus mengalir keluar dari torch las untuk menyelimuti seluruh area kerja. Gerakan torch dan tangan yang memegang filler rod (kalau pakai) butuh koordinasi yang baik dan stabil. Inilah kenapa GTAW sering dianggap sebagai proses las yang butuh skill operator yang lebih tinggi dibandingkan las lain seperti SMAW (Stick) atau GMAW (MIG).

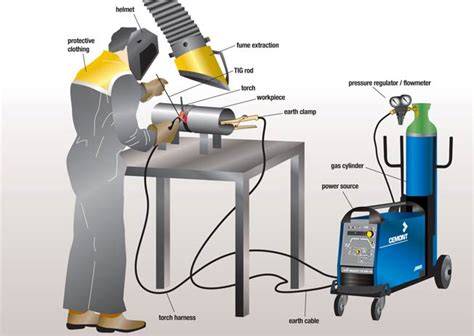

Komponen Utama Peralatan GTAW¶

Untuk melakukan pengelasan GTAW, kamu butuh beberapa komponen kunci yang bekerja bersama. Setiap komponen punya peran penting dalam menciptakan busur yang stabil dan melindungi area las. Memahami fungsi masing-masing komponen ini bisa bantu kamu mendapatkan hasil las yang optimal.

Image just for illustration

Ini dia beberapa komponen utamanya:

Sumber Daya Listrik (Power Source)¶

Ini adalah “jantung” dari mesin las. Sumber daya listrik menyediakan arus yang dibutuhkan untuk menciptakan busur listrik. Mesin las GTAW bisa menggunakan arus DC (Direct Current) atau AC (Alternating Current), tergantung jenis logam yang dilas. DC biasanya dipakai untuk baja, stainless steel, tembaga, dan titanium. Sementara AC paling sering digunakan untuk mengelas aluminium dan magnesium karena sifatnya yang bisa “membersihkan” lapisan oksida di permukaan logam aluminium.

Torch Las (TIG Torch)¶

Torch adalah “tangan” kamu di proses ini. Di dalamnya ada dudukan untuk elektroda tungsten (disebut collet), saluran untuk mengalirkan gas pelindung, dan nozzle (sering juga disebut gas cup atau keramik) di ujungnya yang mengarahkan aliran gas ke area las. Ukuran nozzle dan jenis tungsten electrode yang dipakai disesuaikan dengan kebutuhan pengelasan, seperti besar arus dan jenis gas pelindung.

Elektroda Tungsten (Tungsten Electrode)¶

Ini adalah komponen yang paling khas di GTAW. Elektroda ini terbuat dari tungsten murni atau campuran tungsten dengan bahan lain seperti Thoria, Ceria, Lanthana, atau Zirconia. Karena titik leleh tungsten sangat tinggi (sekitar 3422°C!), elektroda ini tidak ikut meleleh secara signifikan selama proses pengelasan (kecuali jika arusnya terlalu tinggi atau tungstennya terkontaminasi). Ujung tungsten perlu diasah dengan bentuk tertentu (runcing untuk DC, bulat untuk AC) agar busurnya stabil.

Sistem Pasokan Gas Pelindung¶

Terdiri dari tabung gas (biasanya Argon), regulator tekanan, dan flowmeter. Regulator mengatur tekanan gas dari tabung, dan flowmeter mengukur serta mengontrol laju aliran gas ke torch. Laju aliran gas ini penting banget; terlalu sedikit perlindungan kurang, terlalu banyak bisa bikin turbulensi dan menarik udara luar. Selang gas menghubungkan flowmeter ke torch.

Kawat Las Pengisi (Filler Metal)¶

Ini adalah logam tambahan yang kamu masukkan ke dalam weld pool untuk mengisi celah sambungan atau menambah ketebalan. Filler metal ini bentuknya batang (rod) dan harus dipilih jenisnya yang sesuai dengan logam dasar yang dilas agar hasilnya kuat dan kompatibel. Seperti halnya proses las lain, filler metal ini juga punya spesifikasi material yang beragam.

Kabel Arus dan Kabel Massa (Ground Cable)¶

Kabel arus menghubungkan sumber daya listrik ke torch, membawa arus listrik ke elektroda. Kabel massa (ground) menghubungkan sumber daya listrik ke benda kerja, melengkapi sirkuit listrik sehingga busur bisa terbentuk. Pastikan sambungan massa kuat dan bersih di benda kerja.

Pengontrol Arus (Current Control)¶

Ini bisa berupa pedal kaki (foot pedal) atau kontrol di tangan (hand control). Alat ini memungkinkan operator untuk mengatur besar arus listrik secara dinamis selama proses pengelasan. Ini sangat membantu untuk mengontrol panas yang masuk (heat input), terutama saat mengelas di sudut atau di area yang ketebalannya berbeda.

Sistem Pendingin (Cooling System)¶

Untuk pengelasan dengan arus yang tinggi atau durasi yang lama, torch dan kabel bisa menjadi sangat panas. Sistem pendingin, biasanya menggunakan air yang bersirkulasi, diperlukan untuk menjaga suhu komponen-komponen ini agar tidak terlalu panas dan rusak.

Keunggulan Proses GTAW¶

GTAW punya beberapa keunggulan yang membuatnya jadi pilihan utama untuk aplikasi tertentu:

Image just for illustration

1. Kualitas Las Superior: Hasil las GTAW seringkali sangat bersih, kuat, dan presisi. Busurnya yang stabil dan perlindungan gas yang efektif mencegah cacat seperti porositas (lubang-lubang kecil) atau inklusi terak. Ini menghasilkan sambungan yang punya integritas metalurgi yang tinggi.
2. Kontrol yang Sangat Baik: Operator punya kontrol penuh terhadap panas (melalui pedal kaki atau kontrol tangan) dan penambahan filler metal (jika digunakan). Ini memungkinkan pengelasan pada material tipis tanpa terlalu banyak distorsi dan menghasilkan bead las yang rapih dan sesuai keinginan.
3. Bisa Mengelas Berbagai Material: GTAW sangat serbaguna dan bisa digunakan untuk mengelas hampir semua jenis logam dan paduannya, termasuk baja karbon, stainless steel, aluminium, magnesium, tembaga, titanium, dan paduan nikel. Ini menjadikannya proses yang fleksibel.
4. Tidak Menghasilkan Terak (Slag): Karena tidak menggunakan fluks seperti pada SMAW, GTAW tidak menghasilkan terak yang perlu dibersihkan setelah pengelasan. Ini menghemat waktu dan tenaga pasca-pengelasan, serta mengurangi resiko cacat akibat terak yang terjebak.
5. Hasil Estetik: Untuk banyak aplikasi, penampilan bead las itu penting. Las GTAW bisa menghasilkan bead yang sangat halus, rata, dan seragam, menjadikannya pilihan favorit untuk pengelasan yang terlihat (visible welds) seperti pada kerangka sepeda, header knalpot, atau karya seni dari logam.

Kekurangan Proses GTAW¶

Di balik keunggulannya, GTAW juga punya beberapa kelemahan yang perlu dipertimbangkan:

Image just for illustration

1. Kecepatan Rendah: Dibandingkan dengan MIG atau proses otomatis, GTAW adalah proses yang relatif lambat, terutama saat menggunakan filler metal yang ditambahkan secara manual. Ini karena busur dan weld pool yang kecil dan proses penambahan filler yang butuh koordinasi.
2. Membutuhkan Keterampilan Operator Tinggi: Untuk mendapatkan hasil yang optimal dan konsisten, operator GTAW butuh latihan dan skill yang mumpuni. Mengontrol busur, menambahkan filler, dan mengatur panas secara bersamaan itu tidak mudah, terutama bagi pemula.
3. Biaya Peralatan Awal Relatif Tinggi: Mesin las GTAW modern, terutama yang punya fitur AC/DC dan kontrol pulsa, biasanya lebih mahal dibandingkan mesin las SMAW (Stick) atau beberapa jenis mesin MIG. Biaya gas pelindung juga merupakan biaya operasional tambahan.
4. Sensitif Terhadap Kontaminasi: Permukaan logam yang akan dilas harus sangat bersih, bebas dari minyak, karat, cat, atau kotoran lainnya. Kontaminasi sekecil apapun bisa menyebabkan cacat pada hasil las, seperti porositas. Persiapan permukaan jadi crucial.
5. Kurang Efisien untuk Material Tebal: Meskipun bisa mengelas material tebal, prosesnya akan sangat lambat dan membutuhkan banyak pass (lapisan las). Untuk material tebal, proses lain seperti MIG atau FCAW (Flux-cored Arc Welding) biasanya lebih efisien.

Aplikasi Umum GTAW¶

Karena keunggulannya dalam hal kualitas dan presisi, GTAW banyak digunakan di berbagai industri yang menuntut standar tinggi.

Image just for illustration

Beberapa contohnya:

• Industri Dirgantara: Pengelasan komponen pesawat terbang yang kritis, seringkali menggunakan material khusus seperti titanium atau paduan aluminium, membutuhkan keandalan dan kualitas las yang tidak main-main.
• Industri Otomotif: Pembuatan header knalpot kustom, roll cage balap, atau perbaikan bagian aluminium pada mesin. Estetika bead las juga sering jadi nilai tambah di sini, misalnya pada knalpot aftermarket.
• Industri Pipa (Piping): Terutama untuk pipa-pipa yang membawa fluida kritis atau bertekanan tinggi di industri kimia, petrokimia, atau pembangkit listrik. Sambungan pipa stainless steel sering dilas menggunakan GTAW untuk memastikan tidak ada kebocoran dan tahan korosi.
• Industri Makanan dan Minuman: Peralatan dan pipa-pipa di industri ini harus sanitari dan mudah dibersihkan. GTAW sering digunakan untuk mengelas stainless steel dengan hasil yang halus dan bebas celah di mana bakteri bisa bersarang.
• Medis: Pembuatan instrumen bedah, peralatan rumah sakit, atau komponen yang membutuhkan kebersihan dan presisi tinggi.
• Pembuatan Kapal: Meskipun proses lain juga dipakai, GTAW bisa digunakan untuk pengelasan material-material khusus atau pada area yang membutuhkan kualitas tinggi.
• Seni dan Kerajinan Logam: Banyak seniman logam atau pengrajin menggunakan GTAW untuk membuat patung, furnitur, atau barang-barang dekorasi lain yang membutuhkan bead las yang rapih dan estetik.

GTAW vs. Proses Pengelasan Lain¶

Memahami perbedaan GTAW dengan proses lain bisa bantu kamu memilih proses yang tepat untuk pekerjaanmu.

GTAW vs. SMAW (Stick)¶

SMAW atau las listrik menggunakan elektroda berselaput yang ikut meleleh. Prosesnya lebih sederhana, peralatannya lebih portabel dan affordable. Tapi hasilnya seringkali kurang rapi, menghasilkan terak yang harus dibersihkan, dan lebih sulit untuk mengelas material tipis atau aluminium. GTAW unggul dalam kualitas dan presisi, sementara SMAW unggul dalam portabilitas dan kesederhanaan.

GTAW vs. GMAW (MIG/MAG)¶

GMAW atau las MIG (Metal Inert Gas) menggunakan kawat elektroda yang terus-menerus keluar dari torch dan ikut meleleh. Proses ini jauh lebih cepat dan mudah dipelajari dibandingkan GTAW, serta sangat efisien untuk material yang lebih tebal. Namun, hasil las MIG umumnya tidak sepresisi atau seestetik GTAW, dan kurang ideal untuk material yang sangat tipis atau beberapa material eksklusif seperti titanium (tanpa pengaturan khusus). MIG unggul dalam kecepatan dan kemudahan, sementara GTAW unggul dalam kualitas dan versatilitas material.

Teknik dan Tips untuk Las GTAW yang Bagus¶

Kalau kamu mau mencoba atau sedang belajar las GTAW, ini ada beberapa tips praktis:

Image just for illustration

1. Persiapan Material: Ini kunci. Pastikan permukaan yang akan dilas benar-benar bersih dari karat, minyak, cat, atau kotoran lain. Gunakan sikat kawat stainless steel atau gerinda jika perlu. Aluminium khususnya butuh dibersihkan lapisan oksidanya.
2. Pengasahan Tungsten: Bentuk ujung tungsten sangat mempengaruhi stabilitas busur dan bead las. Untuk DCEN (DC Electrode Negative, paling umum), asah ujungnya runcing seperti pensil. Untuk AC, biarkan ujungnya sedikit membulat (balled end). Gunakan gerinda khusus tungsten dan asah searah memanjang.
3. Pengaturan Gas: Atur laju aliran gas pelindung sesuai dengan arus pengelasan dan ukuran nozzle. Umumnya antara 10-20 liter/menit (20-40 CFH). Pastikan gas mengalir beberapa detik sebelum dan sesudah pengelasan untuk melindungi weld pool yang masih panas dan elektroda.
4. Pengontrolan Busur: Jaga panjang busur (jarak antara ujung tungsten dan benda kerja) agar konsisten. Busur yang terlalu panjang menghasilkan bead yang lebar dan panasnya menyebar. Busur yang terlalu pendek bisa bikin tungsten menempel ke weld pool.
5. Penambahan Filler: Jika pakai filler, masukkan ujung filler rod ke tepi weld pool secara halus. Jangan langsung dimasukkan ke tengah busur karena bisa mencemari tungsten. Tarik filler rod keluar dari zona gas pelindung hanya setelah weld pool mengeras sedikit untuk menghindari oksidasi ujung rod.
6. Penggunaan Pedal Kaki/Hand Control: Manfaatkan alat kontrol arus ini! Kamu bisa memulai dengan arus yang lebih tinggi untuk menembus material, lalu menurunkannya saat weld pool terbentuk, dan menaikkannya lagi jika perlu. Ini sangat membantu mengontrol panas.
7. Posisi dan Sudut Torch: Umumnya, torch dipegang dengan sudut sekitar 10-15 derajat miring ke arah gerakan pengelasan (sudut tarik). Jaga agar nozzle tetap dekat dengan benda kerja untuk perlindungan gas yang efektif.

Pentingnya Keselamatan dalam Las GTAW¶

Seperti semua proses pengelasan, GTAW juga punya risiko yang perlu diwaspadai. Keselamatan harus jadi prioritas utama.

• Melindungi Mata dan Kulit: Busur GTAW menghasilkan radiasi UV dan IR yang sangat kuat. Selalu gunakan helm las dengan shade filter yang sesuai (biasanya shade 10-13 atau lebih tinggi untuk arus besar), sarung tangan las, jaket/lengan panjang dari bahan tahan api, dan celana panjang. Paparan busur langsung bisa menyebabkan “mata las” (arc eye) yang sangat nyeri atau bahkan merusak kulit.
• Ventilasi: Pengelasan menghasilkan asap dan gas yang bisa berbahaya jika terhirup dalam jangka panjang. Pastikan area kerja punya ventilasi yang baik, gunakan kipas, atau sistem fume extractor.
• Bahaya Listrik: Mesin las menggunakan tegangan dan arus tinggi. Pastikan peralatan dalam kondisi baik, kabel tidak terkelupas, dan sambungan ground terpasang kuat. Jangan mengelas di area yang basah.
• Kebakaran: Percikan api atau panas dari lasan bisa membakar material di sekitar. Bersihkan area kerja dari bahan-bahan mudah terbakar sebelum memulai. Sediakan alat pemadam api yang sesuai di dekat area las.
• Gas Pelindung: Gas Argon atau Helium yang digunakan bisa menggantikan oksigen di area tertutup. Pastikan ventilasi cukup untuk menghindari asphyxiation (kekurangan oksigen).

Fakta Menarik Seputar GTAW¶

Ini ada beberapa hal menarik tentang proses GTAW:

• GTAW dikembangkan di akhir tahun 1930-an dan awal 1940-an, sebagian besar didorong oleh kebutuhan industri pesawat terbang untuk mengelas material seperti magnesium dan aluminium yang sulit dilas dengan proses lain saat itu.
• Elektroda tungsten pertama kali digunakan karena titik lelehnya yang sangat tinggi, memungkinkan busur listrik tetap menyala tanpa elektrodanya ikut meleleh habis seperti pada las SMAW.
• Pengembangan sistem HF (High Frequency) start sangat membantu mengurangi masalah kontaminasi weld pool yang sering terjadi pada metode scratch start tradisional, di mana tungsten bisa menempel pada logam dasar.
• Sering dijuluki sebagai “Cadillac of Welding” karena kualitas lasannya yang sangat tinggi dan estetik.

Kesimpulan¶

Jadi, GTAW atau TIG welding adalah proses pengelasan yang menggunakan elektroda tungsten non-konsumtif dan gas pelindung inert untuk menghasilkan sambungan logam berkualitas tinggi. Meskipun butuh skill dan waktu yang lebih lama dibandingkan proses lain, hasil lasnya yang presisi, kuat, dan rapih membuatnya jadi pilihan ideal untuk aplikasi yang menuntut standar tertinggi, mulai dari industri dirgantara hingga karya seni. Memahami cara kerja, komponen, keunggulan, kekurangan, dan tips praktisnya bisa bantu kamu sukses dalam menguasai proses las yang satu ini.

Gimana, sudah sedikit tercerahkan tentang apa itu GTAW/TIG? Punya pengalaman pakai las ini? Atau mungkin ada pertanyaan lebih lanjut? Yuk, bagikan pengalaman atau pendapatmu di kolom komentar di bawah!
