Mengenal CNC: Apa Itu, Fungsi, dan Cara Kerjanya? Panduan Lengkap!

Table of Contents

Pernah denger kata “CNC”? Buat yang berkecimpung di dunia manufaktur, permesinan, atau bahkan hobi maker, istilah ini pasti udah nggak asing lagi. CNC ini ibarat otaknya mesin-mesin modern. Nah, sebenernya apa sih yang dimaksud dengan CNC itu? Yuk, kita bedah bareng-bareng biar nggak bingung lagi.

CNC adalah singkatan dari Computer Numerical Control. Secara sederhana, CNC itu adalah sistem otomatisasi mesin perkakas yang diatur dan dikendalikan oleh program komputer. Jadi, alih-alih operator yang menggerakkan pahat atau mata bor secara manual menggunakan tuas atau roda tangan, pada mesin CNC semua pergerakan itu diperintahkan oleh kode-kode digital yang udah disiapkan di komputer. Ini bikin proses produksi jadi jauh lebih presisi, cepat, dan konsisten.

Image just for illustration

Bayangin aja, kalau dulu bikin satu komponen yang kompleks butuh keahlian tangan tingkat tinggi dan waktu yang lama, sekarang dengan CNC, kita tinggal input desainnya ke komputer, lalu mesin yang akan mengerjakannya berulang-ulang dengan hasil yang sama persis. Ini revolusioner banget buat dunia industri!

Bagaimana CNC Bekerja?¶

Cara kerja mesin CNC itu melibatkan beberapa tahapan yang saling berkaitan. Prosesnya dimulai dari ide atau desain, lalu diterjemahkan sampai akhirnya bisa dieksekusi oleh mesin.

Secara umum, alurnya begini:

1. Desain (CAD - Computer-Aided Design): Semua dimulai dari pembuatan model 3D atau gambar teknik 2D dari benda yang mau dibuat. Desain ini biasanya dibuat pakai software khusus CAD, seperti AutoCAD, SolidWorks, Fusion 360, atau lainnya. Di tahap ini, kita menentukan dimensi, bentuk, dan semua detail geometris produk.
2. Persiapan Manufaktur (CAM - Computer-Aided Manufacturing): Desain dari CAD tadi kemudian di-import ke software CAM. Nah, di software CAM ini, kita akan menentukan strategi pemotongan, jenis pahat yang akan digunakan, kecepatan putar spindel, kecepatan gerak pahat (feed rate), jalur pergerakan pahat (toolpath), dan parameter pemesinan lainnya. Software CAM ini yang bertugas menerjemahkan desain 3D menjadi serangkaian instruksi untuk mesin.
3. Pembuatan Kode Mesin (G-code dan M-code): Hasil dari software CAM adalah file yang berisi kode-kode instruksi. Kode yang paling umum digunakan adalah G-code dan M-code.
   • G-code (Geometric Code) mengatur pergerakan mesin, seperti bergerak lurus (G01), bergerak melingkar (G02/G03), kembali ke titik nol (G28), pemilihan bidang kerja (G17/G18/G19), dan lain-lain.
   • M-code (Miscellaneous Function) mengontrol fungsi-fungsi pendukung mesin, seperti menghidupkan/mematikan spindel (M03/M05), mengganti pahat (M06), menghidupkan/mematikan cairan pendingin (M08/M09), program berhenti (M00/M01), dan sebagainya.
   • Kode-kode ini disusun berurutan, baris per baris, untuk memerintahkan mesin melakukan langkah demi langkah hingga produk jadi.
4. Pengiriman Kode ke Mesin: File G-code dan M-code tadi kemudian ditransfer ke sistem kontrol pada mesin CNC. Transfer ini bisa lewat kabel USB, network, atau bahkan USB drive.
5. Pengoperasian Mesin: Sistem kontrol pada mesin CNC membaca kode-kode tersebut dan mengubahnya menjadi sinyal listrik yang menggerakkan motor-motor (biasanya motor servo atau stepper) pada setiap sumbu pergerakan mesin (X, Y, Z, dan sumbu lainnya jika ada). Motor-motor ini yang kemudian menggerakkan spindel (tempat pahat berputar) dan meja kerja (tempat material diletakkan) sesuai dengan toolpath yang sudah ditentukan di software CAM. Proses pemotongan atau pembentukan material pun dimulai.

Secara visual, alur kerjanya bisa digambarkan seperti ini:

mermaid graph LR A[Desain Produk (CAD)] --> B[Proses Manufaktur (CAM)] B --> C[Generate G-code/M-code] C --> D[Transfer Kode ke Mesin CNC] D --> E[Mesin CNC Melakukan Proses] E --> F[Produk Selesai]
Diagram just for illustration

Setiap baris G-code atau M-code itu adalah perintah spesifik. Misalnya, G00 X10 Y20 Z5 bisa berarti “gerak cepat (tanpa memotong) ke posisi X=10, Y=20, Z=5”. Saking detailnya kode ini, program untuk membuat satu benda kerja yang kompleks bisa terdiri dari ribuan bahkan jutaan baris kode. Makanya, peran software CAM itu krusial banget buat menerjemahkan desain kompleks jadi kode yang bisa dipahami mesin.

Sejarah Singkat Perkembangan CNC¶

Sebelum ada CNC, ada yang namanya mesin perkakas konvensional atau manual. Operator harus memutar tuas, mengukur pakai jangka sorong atau mikrometer, dan punya feeling yang kuat buat mendapatkan hasil yang akurat. Lalu muncul era NC (Numerical Control) di tahun 1940-an dan 1950-an. Mesin NC pertama kali dikembangkan di MIT (Massachusetts Institute of Technology) di Amerika Serikat.

Pada mesin NC awal, instruksinya disimpan dalam bentuk pita berlubang (punched tape). Setiap kombinasi lubang mewakili instruksi pergerakan tertentu. Meskipun sudah otomatis, sistem ini masih kaku dan sulit dimodifikasi.

Nah, seiring berkembangnya komputer, sistem NC ini mulai diintegrasikan dengan komputer. Di sinilah lahir CNC di sekitar tahun 1960-an. Dengan komputer, instruksi bisa disimpan dalam memori, lebih mudah diubah, dan sistem kontrolnya jadi jauh lebih canggih dan fleksibel. Komputer memungkinkan perhitungan matematis yang kompleks secara real-time, seperti interpolasi (pergerakan melengkung halus) atau koreksi diameter pahat. Dari situlah CNC terus berevolusi hingga menjadi mesin canggih seperti yang kita kenal sekarang, yang bahkan bisa terhubung ke jaringan internet (IoT - Internet of Things) untuk pemantauan dan kontrol jarak jauh.

Keunggulan Menggunakan Mesin CNC¶

Kenapa sih banyak industri beralih ke CNC? Ada banyak banget kelebihannya dibanding mesin konvensional. Ini beberapa yang paling utama:

Akurasi dan Presisi Tinggi¶

Ini mungkin keunggulan paling signifikan. Mesin CNC bisa mencapai tingkat akurasi dan presisi yang sangat tinggi, bahkan hingga orde mikrometer (seperseribu milimeter). Karena pergerakan dikontrol oleh komputer berdasarkan koordinat yang sangat detail, hasil pemotongan atau pembentukan material jadi super akurat sesuai dengan desain. Ini penting banget, apalagi buat komponen yang butuh toleransi ketat seperti di industri dirgantara atau medis.

Konsistensi dan Pengulangan (Repeatability)¶

Salah satu tantangan di mesin konvensional adalah menjaga konsistensi hasil dari satu produk ke produk berikutnya, apalagi kalau jumlahnya ribuan. Kelelahan operator atau sedikit perbedaan gerakan bisa menghasilkan produk yang sedikit berbeda. Dengan CNC, begitu programnya benar, mesin akan mengulangi proses yang sama persis setiap saat. Ini menghasilkan keseragaman produk yang luar biasa, sangat krusial untuk produksi massal.

Kecepatan Produksi¶

Mesin CNC umumnya bekerja jauh lebih cepat daripada operator manusia. Mereka bisa bergerak dari satu titik ke titik lain dengan kecepatan tinggi (traverse rate) dan melakukan pemotongan dengan kecepatan yang optimal sesuai material dan pahat. Waktu siklus produksi per unit jadi lebih singkat, sehingga meningkatkan produktivitas secara keseluruhan.

Fleksibilitas dan Kemampuan Membuat Bentuk Kompleks¶

Mesin CNC bisa membuat bentuk-bentuk yang sangat kompleks, bahkan yang sulit atau tidak mungkin dibuat dengan tangan atau mesin konvensional. Dengan kemampuan pergerakan multi-sumbu (3, 4, 5 sumbu, bahkan lebih), CNC bisa mengerjakan permukaan 3D yang rumit. Mengganti dari membuat satu produk ke produk lain juga relatif mudah, tinggal ganti programnya di komputer.

Mengurangi Kesalahan Manusia (Reduce Human Error)¶

Dalam proses pemesinan konvensional, kesalahan seringkali terjadi karena faktor manusia, seperti salah membaca ukuran, salah memutar tuas, atau kelelahan. Dengan CNC, sebagian besar tugas dikendalikan oleh komputer. Kesalahan pemrograman memang masih bisa terjadi, tapi setelah programnya teruji benar, risiko kesalahan selama proses produksi jadi jauh berkurang drastis.

Keamanan Kerja yang Lebih Baik¶

Mengoperasikan mesin perkakas memang ada risikonya. Pada mesin CNC, operator tidak perlu terlalu dekat dengan area pemotongan yang berbahaya saat mesin sedang bekerja. Sebagian besar interaksi operator adalah saat menyiapkan material, mengganti pahat, atau memuat program. Ini mengurangi risiko kecelakaan kerja.

Efisiensi Material¶

Karena akurasi dan presisinya, mesin CNC bisa meminimalkan sisa material (waste). Pemotongan bisa dilakukan dengan sangat tepat sesuai desain, mengurangi pemborosan material yang seringkali cukup mahal, terutama untuk material seperti logam khusus atau komposit.

Dengan semua keunggulan ini, nggak heran kalau CNC jadi tulang punggung di banyak sektor industri modern.

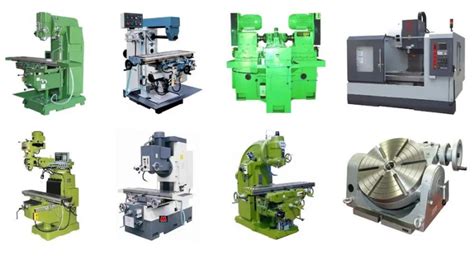

Jenis-Jenis Mesin CNC¶

Mesin CNC itu nggak cuma satu jenis, tapi ada macam-macam, disesuaikan dengan kebutuhan dan jenis pekerjaan yang dilakukan. Beberapa yang paling umum antara lain:

Jenis Mesin CNC	Fungsi Utama	Contoh Aplikasi
CNC Mill (Mesin Frais CNC)	Memotong, mengebor, membentuk permukaan 2D dan 3D menggunakan pahat berputar yang dipasang di spindel. Material diletakkan di atas meja yang bergerak.	Membuat cetakan (mold), komponen mesin, part otomotif, ukiran 3D.
CNC Lathe (Mesin Bubut CNC)	Membentuk benda kerja silinder atau bulat dengan memutar benda kerja pada chuck atau collet, sementara pahat pemotong yang stasioner bergerak masuk ke material.	Membuat poros (shaft), baut, mur, ring, komponen berputar lainnya.
CNC Router	Mirip CNC Mill, tapi biasanya lebih besar dan dirancang untuk memotong material lembaran seperti kayu, plastik, foam, atau material lunak lainnya. Pahatnya juga berputar cepat.	Membuat furniture, papan reklame, ukiran kayu, part dari plastik atau foam.
CNC Plasma Cutter	Memotong material konduktif (logam) menggunakan jet plasma berkecepatan tinggi yang sangat panas.	Memotong plat baja, aluminium, stainless steel untuk konstruksi, otomotif, signage.
CNC Laser Cutter	Memotong, mengukir, atau menandai material menggunakan sinar laser yang difokuskan. Bisa untuk berbagai material seperti logam, plastik, kayu, akrilik, kain.	Membuat part presisi dari plat tipis, ukiran pada berbagai material, memotong kain atau kulit secara otomatis.
CNC Grinder (Mesin Gerinda CNC)	Menggunakan roda gerinda (abrasif) untuk menghaluskan permukaan benda kerja dengan sangat presisi. Biasanya untuk tahap penyelesaian (finishing) atau pengerjaan material yang sangat keras.	Membuat perkakas potong (cutting tools), part mesin dengan toleransi super ketat, finishing permukaan.
CNC Wire EDM (Electrical Discharge Machining)	Memotong material konduktif menggunakan lucutan listrik (spark) antara kawat tipis (elektroda) dan benda kerja. Cocok untuk memotong bentuk-bentuk yang sangat rumit atau sudut tajam pada material yang sangat keras.	Membuat dies dan molds presisi, komponen aerospace, part dari material superalloy.

Ini baru sebagian kecil jenis mesin CNC yang ada lho. Ada juga CNC Bender (untuk menekuk plat), CNC Punch Press (untuk melubangi plat), dan masih banyak lagi yang spesifik untuk tugas tertentu. Masing-masing punya karakteristik dan aplikasi unik.

Image just for illustration

Material yang Bisa Diproses CNC¶

Salah satu kehebatan CNC adalah kemampuannya memproses berbagai macam material. Hampir semua material yang bisa dipotong, dibentuk, atau diukir secara mekanis bisa dikerjakan pakai mesin CNC, tentunya dengan memilih jenis mesin dan pahat yang tepat.

Material yang umum diproses CNC antara lain:

• Logam: Aluminium, baja (steel), stainless steel, kuningan (brass), perunggu (bronze), titanium, tembaga (copper), dan berbagai alloy logam lainnya. Pemilihan pahat dan parameter potong sangat krusial saat memproses logam.
• Plastik: Akrilik, Delrin, Nylon, PVC, HDPE, ABS, Polycarbonate, dan plastik teknis lainnya. CNC Router atau Mill sering digunakan untuk plastik.
• Kayu: Kayu solid, plywood, MDF, particle board. CNC Router sangat populer di industri kayu untuk membuat ukiran, furniture, atau part-part rumit.
• Komposit: Material seperti Carbon Fiber atau Fiberglass. Pemrosesan material komposit seringkali membutuhkan pahat khusus dan kecepatan potong yang diatur dengan hati-hati.
• Foam: Foam dengan kepadatan tinggi untuk prototyping, model, atau signage. Sangat mudah dipotong dengan CNC Router.
• Wax: Wax khusus yang digunakan untuk membuat master model dalam proses pengecoran (casting) atau perhiasan.

Selain material-material di atas, ada juga material lain yang bisa diproses dengan metode CNC spesifik, seperti batu atau keramik dengan mesin CNC khusus.

Aplikasi CNC dalam Berbagai Industri¶

Karena kemampuannya yang serbaguna, mesin CNC dipakai di hampir semua sektor industri yang melibatkan pembuatan komponen fisik. Beberapa contoh aplikasinya:

• Manufaktur Umum: Produksi massal berbagai jenis komponen mesin, perkakas, jig & fixture.
• Dirgantara (Aerospace): Membuat komponen pesawat terbang, roket, satelit yang butuh presisi dan kekuatan tinggi, seringkali dari material exotic seperti titanium atau superalloys.
• Otomotif: Produksi komponen mesin, sasis, body panel, cetakan (molds) untuk part plastik atau metal.
• Medis: Membuat implan bedah (seperti tulang pinggul atau gigi palsu), instrumen medis yang presisi, dan prosthetics.
• Woodworking: Membuat furniture, kabinet, elemen dekoratif, ukiran, dan komponen bangunan dari kayu.
• Pembuatan Perhiasan: Membuat master model yang detail untuk pengecoran perhiasan, atau mengukir langsung pada logam mulia.
• Elektronik: Membuat housing atau casing untuk perangkat elektronik, PCB (Printed Circuit Board) prototyping.
• Prototyping dan Riset: Membuat purwarupa (prototype) produk baru dengan cepat dan akurat untuk pengujian dan validasi desain.
• Edukasi: Mesin CNC digunakan di sekolah kejuruan, universitas, atau fab lab untuk mengajarkan prinsip desain, manufaktur, dan pemrograman.

Image just for illustration

Ini membuktikan betapa vitalnya peran teknologi CNC di era industri 4.0 saat ini.

Tantangan dalam Mengoperasikan CNC¶

Meskipun punya banyak keunggulan, mengoperasikan sistem CNC juga punya tantangan tersendiri, lho.

• Investasi Awal yang Besar: Mesin CNC itu harganya nggak murah, apalagi yang industri. Biaya pembelian mesin, software CAD/CAM, pahat, dan pelatihan operator bisa jadi investasi awal yang cukup signifikan.
• Kompleksitas Pemrograman: Membuat program G-code yang efisien dan bebas error itu butuh keahlian. Meskipun ada software CAM yang sangat membantu, pemahaman dasar tentang proses pemesinan dan cara kerja mesin tetap penting.
• Perawatan (Maintenance): Mesin CNC adalah peralatan canggih yang butuh perawatan rutin dan presisi. Kalibrasi, pelumasan, dan pengecekan komponen elektronik atau mekanik harus dilakukan secara berkala agar mesin tetap akurat dan awet.
• Pemilihan Pahat dan Parameter Potong: Memilih jenis pahat yang tepat, kecepatan spindel, feed rate, dan kedalaman potong yang optimal untuk material tertentu itu butuh pengetahuan dan pengalaman. Kesalahan bisa merusak pahat, benda kerja, atau bahkan mesin.
• Kebutuhan Operator yang Terampil: Meskipun otomatis, mesin CNC tetap butuh operator yang punya keterampilan. Operator CNC nggak cuma sekadar menekan tombol start, tapi harus bisa memahami gambar teknik, menyiapkan material dan pahat, setup mesin, memverifikasi program, memantau proses, dan melakukan troubleshooting dasar.

Mengatasi tantangan ini membutuhkan pelatihan yang tepat dan pengalaman praktis. Tapi begitu berhasil, imbalannya berupa produktivitas dan kualitas yang jauh meningkat bakal sepadan.

Memulai Belajar atau Menggunakan CNC¶

Tertarik buat belajar lebih dalam atau bahkan punya mesin CNC sendiri? Ini beberapa tipsnya:

• Pelajari Dasar-dasar Mesin Konvensional: Memahami prinsip dasar pemotongan pada mesin bubut atau frais konvensional bisa sangat membantu dalam memahami cara kerja CNC.
• Gunakan Sumber Online: Banyak banget tutorial gratis di YouTube, forum online, atau website yang membahas tentang CNC, CAD, CAM, dan G-code.
• Ikut Kursus atau Pelatihan: Kalau budget memungkinkan, ikut kursus khusus CNC di lembaga pelatihan atau universitas bisa memberikan pemahaman yang lebih terstruktur dan kesempatan praktik langsung.
• Mulai dengan Mesin CNC Skala Kecil (Desktop): Saat ini banyak tersedia mesin CNC mini atau desktop yang harganya lebih terjangkau. Ini bisa jadi cara bagus untuk belajar setup, pemrograman, dan proses pemesinan tanpa investasi besar.
• Pelajari Software CAD/CAM: Kuasai salah satu atau beberapa software desain (CAD) dan manufaktur (CAM) yang populer. Banyak software yang menawarkan versi gratis atau trial untuk pelajar/hobi.
• Praktik, Praktik, Praktik: Seperti keterampilan lainnya, menguasai CNC butuh banyak praktik. Mulai dari proyek sederhana, lalu tingkatkan kompleksitasnya.

Jangan takut untuk mencoba dan bereksperimen! Komunitas pengguna CNC juga biasanya sangat membantu dan terbuka untuk berbagi ilmu.

Fakta Menarik Seputar CNC¶

• Mesin CNC pertama (NC) dulunya pakai sistem kartu punch berlubang dari industri tekstil (mesin Jacquard Loom).
• Awalnya, CNC dikembangkan untuk industri dirgantara yang butuh komponen dengan toleransi super ketat.
• Ada istilah “Post-Processor” dalam software CAM. Ini adalah translator yang mengubah output CAM generik menjadi format G-code spesifik yang bisa dibaca oleh kontroler mesin CNC tertentu (karena setiap kontroler bisa punya “dialek” G-code yang sedikit berbeda).
• Selain pemotongan material, CNC juga bisa digunakan untuk tugas lain seperti pengelasan (CNC Welding), inspeksi (CNC Coordinate Measuring Machine - CMM), atau bahkan mencetak 3D (mesin 3D Printer modern sebenarnya adalah salah satu bentuk mesin CNC).
• CNC menjadi salah satu pendorong utama lahirnya konsep “mass customization”, di mana produk bisa diproduksi dalam jumlah besar tapi dengan variasi yang disesuaikan keinginan individu, karena perubahan desain dan produksi bisa dilakukan dengan cepat lewat program komputer.

Jadi, apa yang dimaksud dengan CNC itu intinya adalah teknologi otomatisasi mesin perkakas yang dikendalikan komputer, memberikan lompatan besar dalam hal presisi, kecepatan, dan fleksibilitas produksi. Dari bengkel kecil sampai pabrik raksasa, teknologi ini memainkan peran krusial.

Gimana, sekarang udah lebih kebayang kan apa itu CNC dan kenapa teknologi ini penting banget? Punya pengalaman pakai mesin CNC atau lagi belajar tentang ini?

Share pengalaman atau pertanyaan kamu di kolom komentar ya!
