Lipatan & Patahan Bumi: Apa Bedanya? Panduan Lengkap Buat Kamu!

Table of Contents

Permukaan bumi yang kita pijak mungkin terasa padat dan tak berubah, tapi sebenarnya kerak bumi ini sangat dinamis. Kekuatan dari dalam bumi, terutama pergerakan lempeng tektonik, terus-menerus memberikan tekanan dan tegangan pada batuan. Akibatnya, batuan tersebut bisa berubah bentuk. Proses perubahan bentuk batuan inilah yang disebut deformasi. Deformasi batuan bisa terjadi dalam dua cara utama: dengan melengkung (lipatan) atau dengan patah dan bergeser (patahan). Memahami lipatan dan patahan membantu kita mengerti bagaimana pegunungan terbentuk, mengapa gempa bumi terjadi, dan di mana sumber daya alam seperti minyak dan gas sering ditemukan.

Deformasi Batuan: Mengapa Batuan Berubah Bentuk?¶

Sebelum kita membahas lipatan dan patahan secara spesifik, penting untuk tahu mengapa batuan bisa mengalami perubahan bentuk. Batuan memang terlihat keras, tapi jika diberi gaya atau tekanan yang cukup besar dan dalam waktu yang lama, batuan akan merespons. Gaya yang bekerja pada batuan ini disebut tegasan (stress). Ada beberapa jenis tegasan utama:

• Tegasan Kompresi: Gaya yang mendorong batuan ke arah satu sama lain, seperti saat Anda meremas spons.
• Tegasan Tarik (Tension): Gaya yang menarik batuan terpisah, seperti saat Anda meregangkan karet gelang.
• Tegasan Geser (Shear): Gaya yang mendorong bagian batuan dalam arah yang berlawanan secara horizontal, seperti saat Anda menggosokkan kedua telapak tangan.

Respon batuan terhadap tegasan ini disebut regangan (strain). Regangan adalah perubahan bentuk atau volume batuan akibat tegasan. Nah, perilaku regangan batuan ini tergantung pada beberapa faktor, seperti jenis batuan, suhu, tekanan di sekitarnya, dan seberapa cepat tegasan itu diberikan.

Pada kondisi suhu dan tekanan tinggi di kedalaman, batuan cenderung berperilaku ulet (ductile). Ini artinya batuan bisa melengkung atau mengalir tanpa patah. Bayangkan seperti lilin mainan yang Anda tekan perlahan. Sebaliknya, pada kondisi suhu dan tekanan rendah di permukaan atau dekat permukaan, batuan cenderung berperilaku rapuh (brittle). Batuan akan patah jika tegangannya melebihi kekuatan batuan itu sendiri. Bayangkan seperti biskuit yang Anda patahkan. Lipatan terjadi karena batuan berperilaku ulet di bawah tegasan, sementara patahan terjadi karena batuan berperilaku rapuh.

Mermaid Diagram visualizing stress types:
mermaid graph LR A(Tegasan) --> B{Jenis Tegasan Utama}; B --> C(Kompresi); B --> D(Tarik/Tension); B --> E(Geser/Shear);

Diagram sederhana di atas menunjukkan jenis-jenis tegasan utama yang bisa dialami batuan. Tegasan inilah akar penyebab terjadinya lipatan dan patahan di kerak bumi.

Lipatan: Ketika Batuan Melengkung¶

Lipatan adalah struktur geologi yang terbentuk ketika lapisan batuan yang tadinya rata atau horizontal melengkung akibat tegasan, biasanya tegasan kompresi. Proses ini umumnya terjadi di kedalaman kerak bumi di mana suhu dan tekanan cukup tinggi sehingga batuan bisa berperilaku ulet. Bayangkan menumpuk beberapa lembar kertas dan menekannya dari kedua sisi – kertas-kertas itu akan melengkung membentuk gelombang. Lapisan batuan juga begitu, hanya saja dalam skala yang jauh lebih besar dan dengan material yang keras.

Image just for illustration

Lipatan ini bisa berukuran sangat kecil, terlihat hanya pada sampel batuan tangan, atau sangat besar, membentuk seluruh jajaran pegunungan seperti Pegunungan Alpen atau Himalaya (pegunungan lipatan). Mempelajari lipatan penting untuk memahami sejarah deformasi suatu area dan seringkali terkait dengan keberadaan sumber daya alam tertentu.

Anatomi Sebuah Lipatan¶

Untuk mendeskripsikan lipatan, ada beberapa istilah kunci yang perlu kita tahu:

• Sayap (Limb): Bagian samping dari lipatan yang miring menjauh dari sumbu lipatan. Sebuah lipatan biasanya memiliki dua sayap.
• Sumbu Lipatan (Fold Axis): Garis imajiner yang menghubungkan titik-titik kelengkungan maksimum pada suatu lapisan dalam lipatan. Jika Anda berjalan di sepanjang sumbu lipatan, Anda akan tetap berada pada titik tertinggi (pada antiklin) atau terendah (pada sinklin) lipatan tersebut.
• Bidang Sumbu (Axial Plane): Bidang imajiner yang membagi dua sayap lipatan dan melewati sumbu lipatan. Bidang ini bisa vertikal, miring, atau bahkan horizontal, tergantung pada jenis lipatannya.
• Inti (Core): Bagian terdalam dari lipatan. Pada antiklin, batuan yang lebih tua biasanya ada di inti, sedangkan pada sinklin, batuan yang lebih muda ada di inti.

Jenis-Jenis Lipatan Utama¶

Lipatan diklasifikasikan berdasarkan bentuk dan orientasi sayapnya terhadap bidang sumbu. Berikut adalah beberapa jenis lipatan yang paling umum:

Antiklin¶

Antiklin adalah jenis lipatan yang melengkung ke atas, membentuk struktur seperti busur atau huruf ‘A’. Pada antiklin yang tererosi, lapisan batuan yang lebih tua ditemukan di bagian tengah atau inti lipatan, sementara batuan yang lebih muda ada di sayapnya. Antiklin seringkali penting dalam eksplorasi minyak dan gas karena batuan yang melengkung ke atas bisa menjadi perangkap yang efektif untuk hidrokarbon ringan yang bermigrasi ke atas.

Bagian puncak antiklin disebut puncak antiklin (anticlinal crest). Antiklin bisa memiliki sumbu yang horizontal atau menukik (plunging), membentuk pola di permukaan yang khas seperti tapal kuda atau bentuk ‘V’ saat tererosi.

Sinklin¶

Sinklin adalah kebalikan dari antiklin, yaitu lipatan yang melengkung ke bawah, membentuk struktur seperti cekungan atau huruf ‘U’. Pada sinklin yang tererosi, batuan yang lebih muda ditemukan di bagian tengah atau inti lipatan, dikelilingi oleh batuan yang lebih tua di sayapnya. Dasar cekungan sinklin disebut dasar sinklin (synclinal trough).

Sinklin juga bisa memiliki sumbu horizontal atau menukik. Struktur sinklin yang menukik bisa membentuk cekungan tertutup yang dapat menahan air, membentuk danau atau rawa.

Monoklin¶

Monoklin adalah lipatan yang relatif sederhana di mana lapisan batuan miring hanya pada satu arah selama jarak tertentu, kemudian kembali ke orientasi semula. Bentuknya seperti anak tangga raksasa. Monoklin sering terbentuk di atas sesar naik yang tidak mencapai permukaan, di mana batuan di atas sesar “dipaksa” untuk melengkung mengikuti pergerakan blok di bawahnya.

Struktur ini tidak memiliki inti atau sumbu lipatan seperti antiklin dan sinklin penuh. Mereka lebih merupakan “setengah lipatan” atau lipatan transisi.

Lipatan Isoklinal¶

Lipatan isoklinal adalah lipatan di mana kedua sayapnya miring dengan sudut yang hampir sama dan searah. Ini menunjukkan bahwa lipatan tersebut telah mengalami kompresi yang sangat kuat. Bidang sumbunya cenderung tegak lurus atau miring tajam, dan kedua sayapnya hampir sejajar satu sama lain.

Nama “isoklinal” berasal dari bahasa Yunani “iso” (sama) dan “klinein” (miring), merujuk pada kemiringan sayap yang sama. Lipatan jenis ini sering ditemukan di daerah yang mengalami deformasi tektonik intensif.

Lipatan Rebah (Recumbent Fold)¶

Lipatan rebah adalah lipatan yang bidang sumbunya miring sangat landai, bahkan bisa mendekati horizontal. Akibatnya, salah satu sayapnya “terbalik” atau posisinya terbalik dari urutan stratigrafi normal. Lipatan ini terbentuk di bawah tegasan kompresi yang sangat kuat dan sering terkait dengan pergerakan sesar dorong (thrust fault) skala besar di mana massa batuan yang besar bergerak secara horizontal.

Menemukan lipatan rebah di lapangan bisa membingungkan karena urutan lapisan batuan tampak terbalik. Membutuhkan pengamatan detail dan pemahaman geologi struktural untuk mengidentifikasi struktur ini dengan benar.

Lipatan Chevron¶

Lipatan Chevron adalah lipatan yang memiliki sayap lurus yang bertemu pada titik puncak yang tajam, membentuk sudut yang jelas, mirip huruf ‘V’ atau ‘W’ yang bersambung. Tidak seperti lipatan lain yang puncaknya melengkung, lipatan chevron memiliki engsel yang sangat sempit dan bersudut.

Lipatan ini sering terbentuk pada batuan yang berlapis-lapis secara bergantian antara lapisan yang kuat (misalnya, batu pasir) dan lapisan yang lemah (misalnya, serpih). Lapisan yang lemah memungkinkan geser antar lapisan, sementara lapisan yang kuat mempertahankan bentuk sudut yang tajam.

Pentingnya Memahami Lipatan¶

Memahami lipatan sangat krusial dalam berbagai aspek geologi:

• Eksplorasi Sumber Daya: Seperti disebutkan, antiklin adalah perangkap utama untuk minyak dan gas. Mereka juga bisa mengontrol pengendapan mineral tertentu.
• Rekayasa Geoteknik: Struktur lipatan dapat mempengaruhi stabilitas lereng dan lokasi fondasi bangunan besar seperti bendungan atau jembatan. Memahami orientasi sayap lipatan membantu insinyur menilai risiko.
• Pemetaan Geologi: Lipatan menciptakan pola khas pada peta geologi yang mencerminkan distribusi batuan tua dan muda. Dengan memetakan pola ini, geolog bisa merekonstruksi sejarah deformasi suatu area.
• Memahami Pembentukan Pegunungan: Banyak pegunungan terbentuk melalui proses orogenesis (pembentukan gunung) yang melibatkan pelipatan intensif lapisan kerak bumi akibat tubrukan lempeng tektonik.

Fakta menarik tentang lipatan: Lipatan terbesar di dunia bisa mencakup wilayah seluas ratusan atau bahkan ribuan kilometer persegi! Contohnya struktur lipatan yang membentuk Appalachians di Amerika Utara.

Patahan: Ketika Batuan Patah dan Bergeser¶

Jika tegasan yang diberikan pada batuan melebihi kekuatan batuan itu sendiri dan batuan berperilaku rapuh (biasanya di dekat permukaan), alih-alih melengkung, batuan akan patah. Patahan adalah struktur geologi yang terbentuk ketika batuan mengalami rekahan atau patahan, dan terjadi pergerakan relatif antara dua blok batuan di kedua sisi rekahan tersebut. Rekahan itu sendiri disebut bidang sesar (fault plane).

Image just for illustration

Patahan adalah sumber utama terjadinya gempa bumi. Pergerakan yang tiba-tiba di sepanjang bidang sesar melepaskan energi seismik yang kita rasakan sebagai gempa. Patahan bisa berukuran mikro hingga skala benua.

Komponen Sebuah Patahan¶

Sama seperti lipatan, ada beberapa istilah penting untuk mendeskripsikan patahan:

• Bidang Sesar (Fault Plane): Permukaan rekahan di mana pergerakan terjadi. Bidang ini bisa vertikal, miring, atau bahkan hampir horizontal.
• Blok Atas (Hanging Wall): Blok batuan yang terletak di atas bidang sesar. Bayangkan jika Anda berdiri di bidang sesar miring, blok atas adalah blok yang “menggantung” di atas kepala Anda.
• Blok Bawah (Footwall): Blok batuan yang terletak di bawah bidang sesar. Dalam analogi yang sama, blok bawah adalah blok yang Anda “pijak” dengan kaki Anda. Konsep hanging wall dan footwall ini sangat penting untuk mengklasifikasikan jenis patahan vertikal atau miring.

Pergerakan di sepanjang bidang sesar bisa berupa perpindahan hanya beberapa milimeter selama bertahun-tahun (creep) atau bisa tiba-tiba dan besar, menyebabkan gempa bumi.

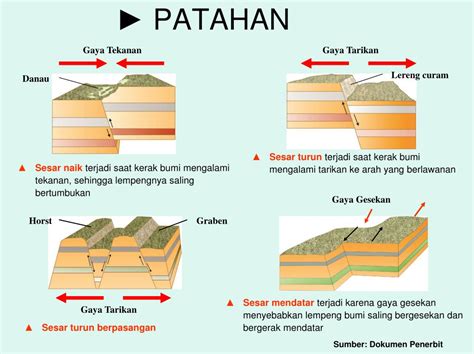

Jenis-Jenis Patahan Utama¶

Patahan diklasifikasikan berdasarkan arah pergerakan relatif antara blok atas (hanging wall) dan blok bawah (footwall), serta orientasi pergerakannya (vertikal, horizontal, atau kombinasi).

Sesar Normal (Normal Fault)¶

Sesar normal terbentuk akibat tegasan tarik (tension). Dalam sesar normal, blok atas bergerak turun relatif terhadap blok bawah. Ini terjadi ketika kerak bumi diregangkan dan menipis. Pergerakan ke bawah blok atas di sepanjang bidang sesar miring.

Sesar normal seringkali menciptakan perbedaan ketinggian di permukaan, membentuk bentang alam yang khas seperti lembah retakan (rift valley), contohnya di Afrika Timur, atau horst dan graben (blok naik dan blok turun) di Great Basin, Amerika Serikat.

Sesar Naik (Reverse Fault)¶

Sesar naik terbentuk akibat tegasan kompresi. Dalam sesar naik, blok atas bergerak naik relatif terhadap blok bawah. Ini terjadi ketika kerak bumi dipendekkan dan menebal akibat dorongan dari kedua sisi. Bidang sesarnya miring, dan blok atas “naik” di atas blok bawah.

Jika sudut kemiringan bidang sesar naik sangat landai (biasanya kurang dari 30 derajat), patahan ini disebut sesar dorong (thrust fault). Sesar dorong seringkali terkait dengan pembentukan pegunungan lipatan dan sesar, di mana massa batuan yang besar didorong jarak jauh secara horizontal.

Sesar Mendatar (Strike-Slip Fault)¶

Sesar mendatar terbentuk akibat tegasan geser. Dalam sesar ini, kedua blok batuan bergerak secara horizontal melewati satu sama lain. Pergerakan terjadi sejajar dengan jurus (strike) lapisan batuan. Tidak ada gerakan naik atau turun yang signifikan antara blok atas dan blok bawah (karena konsep hanging wall/footwall kurang relevan di sini).

Sesar mendatar dibagi dua berdasarkan arah pergerakan relatif jika dilihat dari salah satu sisi:
* Dekstral (atau Right-Lateral): Jika blok di seberang sesar bergerak ke kanan Anda.
* Sinistral (atau Left-Lateral): Jika blok di seberang sesar bergerak ke kiri Anda.

Sesar mendatar adalah sumber utama gempa bumi yang merusak. Contoh paling terkenal adalah Sesar San Andreas di California, Amerika Serikat, yang merupakan sesar mendatar dekstral dan batas lempeng transform. Di Indonesia, kita punya Sesar Semangko yang memanjang di Sumatera.

Sesar Oblique-Slip¶

Banyak sesar di alam sebenarnya menunjukkan pergerakan yang merupakan kombinasi dari gerakan vertikal (naik/turun) dan gerakan horizontal (mendatar). Patahan jenis ini disebut sesar oblique-slip. Klasifikasinya tergantung pada komponen pergerakan mana yang lebih dominan.

Pentingnya Memahami Patahan¶

Pemahaman tentang patahan sangat vital karena:

• Gempa Bumi: Patahan adalah sumber langsung terjadinya gempa bumi. Memahami lokasinya, jenisnya, dan laju pergerakannya sangat penting untuk penilaian risiko seismik dan mitigasi bencana.
• Pembentukan Bentang Alam: Patahan menciptakan struktur geologi yang mempengaruhi topografi, seperti jajaran pegunungan sesar (fault-block mountains), lembah, dan tebing sesar (fault scarps).
• Hidrologi dan Sumber Daya: Patahan dapat bertindak sebagai saluran untuk pergerakan air tanah atau fluida panas bumi. Mereka juga bisa menjadi tempat akumulasi mineral tertentu atau bertindak sebagai perangkap (atau penghalang) bagi migrasi hidrokarbon.
• Perencanaan Tata Ruang: Identifikasi zona sesar aktif sangat krusial untuk perencanaan tata ruang guna menghindari pembangunan infrastruktur vital di atas atau terlalu dekat dengan sesar yang berpotensi menimbulkan gempa.

Fakta menarik tentang patahan: Sesar aktif terus bergerak! Pergerakan bisa sangat lambat (sekitar milimeter per tahun) atau terjadi dalam lonjakan besar selama gempa bumi. Studi tentang laju pergerakan sesar selama jutaan tahun memberikan informasi penting tentang aktivitas tektonik suatu wilayah.

Hubungan Antara Lipatan dan Patahan¶

Meskipun lipatan dan patahan sering dibahas terpisah sebagai hasil dari perilaku batuan yang ulet dan rapuh, keduanya seringkali terkait erat dan bisa terbentuk dalam regime tegasan yang sama.

• Deformasi Bertahap: Pada awalnya, batuan di bawah tekanan kompresi mungkin mulai melengkung membentuk lipatan. Jika tegasan terus meningkat, terutama di bagian luar lipatan di mana tegangan tarik terjadi (misalnya, di puncak antiklin), batuan bisa menjadi rapuh dan patah, membentuk sesar.
• Zona Deformasi: Di zona sesar skala besar, batuan di dekat bidang sesar bisa sangat hancur (breksi sesar atau milonit) atau bahkan melengkung dan terlipat secara intensif akibat gesekan dan deformasi geser. Lipatan-lipatan kecil ini disebut drag folds.
• Kedalaman: Di bagian dangkal kerak bumi yang lebih dingin dan rapuh, tegasan cenderung menghasilkan patahan. Di bagian dalam kerak bumi yang lebih panas dan ulet, tegasan yang sama lebih mungkin menghasilkan lipatan.
• Tegasan Regional: Sebuah wilayah yang mengalami tegasan kompresi regional yang kuat (misalnya, di batas lempeng konvergen) kemungkinan akan memiliki campuran lipatan dan sesar naik/dorong, tergantung pada kedalaman dan sifat batuan. Wilayah yang mengalami tegasan tarik (di batas lempeng divergen) akan didominasi oleh sesar normal.

Jadi, lipatan dan patahan bukanlah fenomena yang sepenuhnya terpisah, melainkan dua ekspresi utama dari cara batuan merespons gaya-gaya tektonik yang bekerja di dalam Bumi.

Table comparing Folds vs. Faults:

| Karakteristik      | Lipatan (Folds)                       | Patahan (Faults)                           |
|--------------------|---------------------------------------|--------------------------------------------|
| Perilaku Batuan    | Ulet (Ductile)                        | Rapuh (Brittle)                            |
| Hasil Deformasi    | Batuan melengkung/terlipat            | Batuan patah dan bergeser                  |
| Bidang Utama       | Bidang Sumbu Lipatan                  | Bidang Sesar                               |
| Pergerakan Relatif | Tidak ada pemindahan massa signifikan | Ada pemindahan blok batuan signifikan       |
| Tegasan Umum       | Kompresi (utama), kadang Geser      | Kompresi, Tarik, dan Geser                 |
| Asosiasi           | Pegunungan Lipatan, Jebakan Hidrokarbon | Gempa Bumi, Pegunungan Sesar, Lembah Retakan |

Tabel di atas memberikan gambaran ringkas perbedaan mendasar antara lipatan dan patahan, meskipun keduanya bisa saling terkait di alam.

Dampak dan Kepentingan Lipatan dan Patahan¶

Lipatan dan patahan adalah bukti fisik dari proses dinamis yang terjadi di planet kita. Dampaknya sangat besar terhadap permukaan Bumi dan kehidupan kita:

• Pembentukan Bentang Alam: Mereka membentuk jajaran pegunungan yang megah, lembah yang dalam, dan dataran tinggi yang luas. Struktur geologi ini mengontrol drainase sungai, pola erosi, dan distribusi tanah.
• Sumber Bencana Alam: Patahan aktif adalah pemicu utama gempa bumi. Tanah longsor juga bisa dipicu oleh gempa atau terjadi pada bidang perlapisan yang miring curam di area lipatan atau pada bidang sesar yang tidak stabil.
• Sumber Daya Alam: Lipatan antiklin adalah perangkap hidrokarbon yang paling umum. Patahan bisa menjadi jalur untuk fluida panas bumi (untuk energi panas bumi) atau konsentrasi mineral berharga.
• Ilmu Pengetahuan Bumi: Dengan mempelajari lipatan dan patahan, geolog dapat merekonstruksi sejarah geologi suatu wilayah, memahami jenis gaya tektonik yang pernah bekerja, dan memprediksi potensi aktivitas di masa depan.

Memahami lipatan dan patahan tidak hanya menarik secara akademis, tetapi juga krusial untuk mitigasi bencana, perencanaan infrastruktur, dan pengelolaan sumber daya alam.

Kesimpulan¶

Lipatan dan patahan adalah dua struktur geologi fundamental yang terbentuk akibat batuan merespons tegasan dari pergerakan lempeng tektonik. Lipatan mewakili deformasi ulet di mana batuan melengkung, sementara patahan mewakili deformasi rapuh di mana batuan patah dan bergeser. Keduanya membentuk bentang alam Bumi, menjadi sumber bencana alam seperti gempa bumi, dan mengontrol lokasi banyak sumber daya alam yang penting bagi manusia. Ilmu geologi struktural yang mempelajari lipatan dan patahan adalah kunci untuk membuka banyak rahasia tentang bagaimana planet kita terbentuk dan terus berubah.

Nah, itu dia penjelasan singkat mengenai apa itu lipatan dan patahan. Semoga bisa memberi gambaran yang jelas tentang dua struktur geologi yang sangat penting ini, ya!

Punya pertanyaan lebih lanjut tentang lipatan atau patahan? Atau mungkin Anda pernah melihat contoh lipatan atau patahan di alam? Yuk, bagikan pendapat atau pengalaman Anda di kolom komentar!
