Pernahkah kamu melihat tulisan “TX” dan “RX” di perangkat elektronik atau papan sirkuit? Mungkin saat bermain dengan Arduino, modul komunikasi, atau bahkan di belakang router internetmu. Singkatan ini sangat fundamental dalam dunia komunikasi data, baik itu kabel maupun nirkabel. Memahami apa itu TX dan RX adalah langkah pertama untuk memahami bagaimana perangkat saling berbicara satu sama lain.

Secara sederhana, TX dan RX adalah singkatan yang berkaitan dengan transmisi dan penerimaan data atau sinyal. Kedua konsep ini selalu berpasangan dalam sistem komunikasi dua arah. Ibarat ngobrol dengan teman, ada yang mengirim pesan (TX) dan ada yang menerima pesan (RX). Tanpa salah satu dari keduanya, komunikasi tidak akan terjadi atau hanya berjalan satu arah.

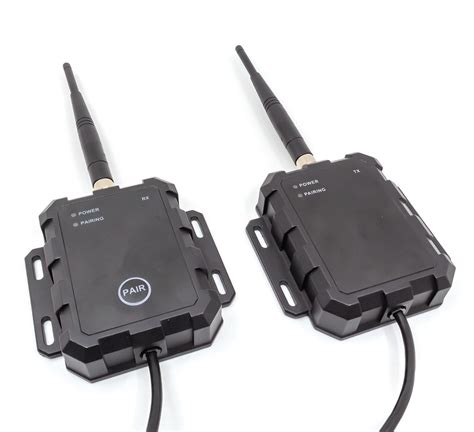

Image just for illustration

Apa Itu TX? Sang Pengirim Pesan¶

TX adalah singkatan dari Transmit atau dalam Bahasa Indonesia berarti Mengirim. Jadi, ketika kamu melihat label “TX” pada sebuah pin, kabel, atau komponen, itu menandakan jalur atau fungsi untuk mengirimkan data keluar dari perangkat tersebut. Bayangkan TX sebagai mulut perangkat yang sedang berbicara.

Fungsi utama TX adalah mengambil data digital (seperti deretan angka 0 dan 1) atau sinyal analog, kemudian mengubahnya menjadi bentuk yang siap dikirim melalui medium komunikasi. Medium ini bisa berupa kabel listrik, gelombang radio, cahaya (seperti pada serat optik), atau bentuk energi lain yang sesuai. Proses ini seringkali melibatkan modulasi, yaitu “menumpangkan” informasi pada sinyal pembawa.

Contoh paling gampang adalah pada modul Bluetooth. Pin yang dilabeli “TX” pada modul Bluetoothmu akan mengirimkan data yang ingin kamu kirim ke perangkat lain. Di dunia radio, “TX” merujuk pada bagian pemancar yang mengubah suara atau data menjadi gelombang radio untuk disiarkan. Memastikan jalur TX berfungsi dengan baik sangat penting agar informasi bisa sampai ke tujuan.

Apa Itu RX? Sang Penerima Pesan¶

Di sisi lain, RX adalah singkatan dari Receive atau Menerima. Ini adalah kebalikan dari TX. Pin, kabel, atau komponen yang dilabeli “RX” berfungsi untuk menerima data atau sinyal yang datang dari luar. Jika TX adalah mulut, maka RX adalah telinga perangkat yang sedang mendengarkan.

Tugas RX adalah mendeteksi sinyal yang datang melalui medium komunikasi, kemudian menguraikan sinyal tersebut kembali menjadi data digital atau analog yang bisa dipahami oleh perangkat. Proses kebalikannya dari modulasi disebut demodulasi. RX harus sangat sensitif untuk menangkap sinyal, bahkan yang lemah sekalipun, dan mampu memisahkan informasi dari noise atau gangguan.

Kembali ke contoh modul Bluetooth tadi, pin “RX” akan mendengarkan data yang dikirimkan oleh perangkat Bluetooth lain. Di penerima radio, bagian “RX” adalah sirkuit yang menangkap gelombang radio dari udara dan mengubahnya kembali menjadi suara yang bisa kita dengar. TX dan RX selalu bekerja bersama dalam sebuah “konversasi” digital.

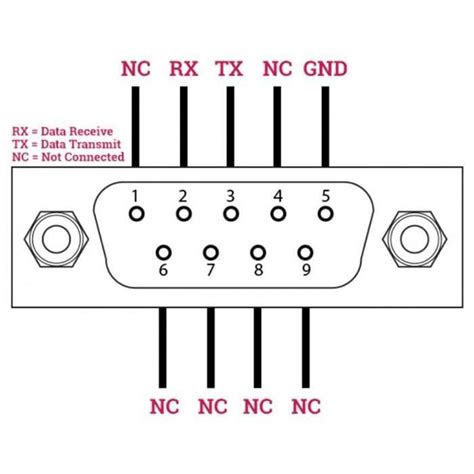

Image just for illustration

Mengapa TX dan RX Begitu Penting? Konsep Duplex¶

Pentingnya TX dan RX terletak pada kemampuannya untuk memungkinkan komunikasi dua arah, yang disebut duplex. Tanpa kedua fungsi ini, perangkat hanya bisa mengirim atau hanya bisa menerima, bukan keduanya secara efektif. Ada tiga jenis mode duplex yang melibatkan TX dan RX:

1. Simplex: Komunikasi hanya terjadi satu arah. Satu perangkat selalu menjadi TX, dan perangkat lain selalu menjadi RX. Contoh: Siaran radio atau televisi. Stasiun pemancar (TX) hanya mengirim, dan radio/TV di rumahmu (RX) hanya menerima. Tidak ada balasan dari penerima.

2. Half-Duplex: Komunikasi dua arah, tetapi tidak bisa bersamaan. Perangkat bisa bergantian menjadi TX atau RX. Saat satu perangkat mengirim (TX), perangkat lain harus menerima (RX), dan sebaliknya. Contoh: Walkie-talkie. Kamu tekan tombol untuk bicara (jadi TX), temanmu mendengarkan (jadi RX). Setelah kamu selesai bicara, temanmu baru bisa bicara (jadi TX) dan kamu mendengarkan (jadi RX).

3. Full-Duplex: Komunikasi dua arah yang bisa terjadi bersamaan. Kedua perangkat bisa mengirim (TX) dan menerima (RX) pada saat yang bersamaan. Ini seperti berbicara langsung di telepon; kamu bisa bicara sambil mendengarkan lawan bicaramu. Koneksi internet modern umumnya menggunakan mode full-duplex.

Dalam sistem half-duplex dan full-duplex, perangkat memiliki kemampuan TX dan RX. Perbedaannya hanya pada apakah kedua fungsi tersebut bisa aktif secara simultan atau harus bergantian. Sebagian besar komunikasi data yang kita gunakan sehari-hari (telepon, internet, chatting) menggunakan mode full-duplex untuk pengalaman yang lebih lancar.

TX dan RX dalam Berbagai Konteks¶

Konsep TX dan RX muncul di banyak area teknologi komunikasi. Mari kita bedah beberapa yang paling umum:

1. Komunikasi Serial (UART, RS232, TTL)¶

Ini mungkin konteks paling sering dijumpai bagi para maker atau yang berkutat dengan mikrokontroler. Komunikasi serial adalah cara perangkat mengirim data satu bit pada satu waktu melalui satu jalur. Standar seperti UART (Universal Asynchronous Receiver/Transmitter), RS232, dan TTL Serial menggunakan pin TX dan RX secara eksplisit.

Pada mikrokontroler seperti Arduino, Raspberry Pi, atau STM32, ada pin yang didedikasikan untuk komunikasi serial. Pin TX pada satu perangkat akan mengirimkan data serial, dan pin RX pada perangkat lain akan menerima data tersebut. Penting! Saat menghubungkan dua perangkat serial, pin TX dari perangkat A harus dihubungkan ke pin RX dari perangkat B, dan pin RX dari perangkat A harus dihubungkan ke pin TX dari perangkat B. Ini sering disebut sebagai koneksi crossover atau null-modem untuk serial.

Mengapa harus crossover? Logikanya sederhana: apa yang dikirim (TX) oleh satu perangkat harus diterima (RX) oleh perangkat lawannya. Jika TX dihubungkan ke TX dan RX ke RX, kedua perangkat akan mencoba mengirim ke jalur yang sama dan menerima dari jalur yang sama, menyebabkan tabrakan data dan tidak ada komunikasi yang terjadi.

Berikut adalah ilustrasi sederhana koneksi serial:

```mermaid
graph LR
A[Perangkat A] → B{Tx ke Rx};
B → C[Perangkat B];
C → D{Tx ke Rx};
D → A;

subgraph Koneksi Serial
    A -- TX --> D
    D -- RX --> A
    C -- TX --> B
    B -- RX --> C
end

```

Dalam diagram ini, Perangkat A mengirim data dari TX-nya ke RX Perangkat B, dan Perangkat B mengirim data dari TX-nya ke RX Perangkat A. Ini memungkinkan komunikasi dua arah (full-duplex jika didukung oleh kecepatan dan timing). Komunikasi serial sering digunakan untuk debugging, menghubungkan GPS, modul GSM/GPRS, sensor, atau komunikasi antar mikrokontroler. Kecepatan transfer data diatur oleh baud rate yang harus sama di kedua sisi (TX dan RX).

2. Komunikasi Nirkabel (Radio, Wi-Fi, Bluetooth)¶

Di dunia nirkabel, TX adalah bagian pemancar dan RX adalah bagian penerima sinyal radio. Pada perangkat yang bisa mengirim dan menerima (seperti smartphone, router Wi-Fi, walkie-talkie modern), kedua fungsi ini sering digabungkan dalam satu komponen yang disebut transceiver (Transmitter-Receiver).

Antena berfungsi sebagai jembatan antara sirkuit elektronik (TX/RX) dan medium gelombang udara. Saat mentransmisikan (TX), sirkuit mengubah data menjadi sinyal listrik frekuensi tinggi, yang kemudian dikirim ke antena untuk dipancarkan sebagai gelombang elektromagnetik. Saat menerima (RX), antena menangkap gelombang elektromagnetik dari udara, yang kemudian diubah kembali menjadi sinyal listrik frekuensi tinggi oleh sirkuit, dan akhirnya didemodulasi menjadi data yang bisa dipahami.

Kualitas fungsi RX sangat krusial dalam komunikasi nirkabel. Sensitivitas RX menentukan seberapa lemah sinyal yang masih bisa dideteksi dan diuraikan dengan benar. Semakin sensitif RX, semakin jauh jangkauan komunikasi atau semakin baik performanya di lingkungan yang penuh gangguan. Faktor seperti kekuatan sinyal TX (daya pancar) dan sensitivitas RX adalah penentu utama jangkauan nirkabel.

Image just for illustration

3. Komunikasi Jaringan (Ethernet)¶

Kabel Ethernet yang biasa kamu gunakan untuk menghubungkan komputer ke router juga memiliki jalur TX dan RX. Kabel Ethernet standar (Cat 5e, Cat 6, dll.) memiliki beberapa pasang kawat tembaga yang dipilin (twisted pairs). Pada koneksi 100BASE-TX Ethernet, misalnya, satu pasang kawat digunakan untuk transmisi (TX) data dari perangkatmu, dan pasang kawat lainnya digunakan untuk penerimaan (RX) data ke perangkatmu.

Ini mirip dengan komunikasi serial, di mana ada jalur terpisah untuk mengirim dan menerima, memungkinkan komunikasi full-duplex secara bawaan. Network Interface Card (NIC) di komputermu memiliki sirkuit TX dan RX yang mengelola pengiriman dan penerimaan paket data melalui kabel ini. Jika kabelnya tidak di-crimping dengan benar (misalnya, menggunakan standar straight-through untuk menghubungkan dua perangkat yang membutuhkan crossover), jalur TX dan RX mungkin tidak terhubung dengan benar, menyebabkan masalah konektivitas.

4. Komunikasi Serat Optik (Fiber Optics)¶

Dalam komunikasi serat optik, data dikirimkan dalam bentuk cahaya melalui serat kaca atau plastik. Modul yang mentransmisikan dan menerima cahaya ini sering disebut sebagai transceiver optik.

Bagian TX pada transceiver optik berisi sumber cahaya, biasanya LED (Light Emitting Diode) atau Laser Diode. Sumber cahaya ini memancarkan pulsa cahaya (mewakili data 0 dan 1) ke dalam serat optik. Bagian RX pada transceiver optik berisi fotodioda (photodiode), yang merupakan sensor cahaya. Fotodioda ini mendeteksi pulsa cahaya yang datang melalui serat optik dan mengubahnya kembali menjadi sinyal listrik yang bisa diinterpretasikan sebagai data 0 dan 1.

Sama seperti komunikasi kabel lainnya, umumnya ada serat terpisah untuk transmisi (TX) dan penerimaan (RX) untuk memungkinkan komunikasi full-duplex, meskipun ada teknologi yang memungkinkan TX dan RX menggunakan satu serat dengan panjang gelombang cahaya yang berbeda.

Fakta Menarik Seputar TX dan RX¶

• Sejarah: Konsep transmisi dan penerimaan sudah ada sejak awal mula komunikasi elektronik, bahkan telegraf menggunakan prinsip ini, meskipun implementasinya sangat berbeda dengan digital modern.
• TX/RX dalam Spektrum: Dalam komunikasi nirkabel, frekuensi yang digunakan untuk TX dan RX bisa sama (misal di walkie-talkie sederhana) atau berbeda (misal di menara seluler, di mana ponsel mentransmisikan pada frekuensi A dan menerima pada frekuensi B). Menggunakan frekuensi berbeda (Frequency Division Duplexing - FDD) memungkinkan komunikasi full-duplex yang lebih efisien.
• MIMO: Teknologi Wi-Fi dan seluler modern menggunakan MIMO (Multiple Input, Multiple Output), yang berarti mereka punya banyak “mulut” (TX) dan banyak “telinga” (RX) sekaligus (menggunakan banyak antena) untuk meningkatkan kecepatan dan keandalan komunikasi secara signifikan. Ini adalah implementasi TX/RX yang jauh lebih kompleks.
• Loopback Test: Cara paling dasar untuk menguji apakah TX dan RX pada sebuah perangkat berfungsi adalah dengan melakukan loopback test. Ini dilakukan dengan menghubungkan pin TX ke pin RX pada perangkat yang sama secara eksternal. Kemudian, perangkat dikonfigurasi untuk mengirim data melalui TX dan mencoba menerimanya kembali melalui RX. Jika data yang diterima sama dengan yang dikirim, berarti fungsi TX dan RX perangkat tersebut sehat.

Tips dan Panduan Singkat¶

• Cek Koneksi: Jika kamu berurusan dengan komunikasi serial (UART, RS232), selalu pastikan kabel atau koneksi pinnya benar: TX ke RX, dan RX ke TX. Ini adalah penyebab paling umum masalah komunikasi serial.
• Samakan Kecepatan: Untuk komunikasi serial, baud rate (kecepatan transmisi data) harus sama di kedua sisi (perangkat pengirim TX dan perangkat penerima RX). Jika berbeda, data yang diterima akan rusak (corrupt).
• Perhatikan Level Tegangan: Khusus komunikasi serial, pastikan level tegangan sinyal TX/RX antar perangkat kompatibel (misal TTL 5V, TTL 3.3V, RS232 ±12V). Menghubungkan level tegangan yang salah bisa merusak perangkat. Gunakan level shifter jika perlu.
• Jarak dan Gangguan: Dalam komunikasi nirkabel, perhatikan jarak antar perangkat dan potensi sumber gangguan sinyal. Sinyal TX melemah seiring jarak, dan sinyal RX bisa kesulitan “mendengarkan” di tengah noise.
• Indikator LED: Banyak modul komunikasi memiliki LED indikator untuk TX dan RX. LED TX akan berkedip saat modul mengirim data, dan LED RX akan berkedip saat modul menerima data. Ini sangat membantu untuk debugging awal.

Kesimpulan¶

TX (Transmit) dan RX (Receive) adalah dua sisi mata uang dalam komunikasi data. TX adalah fungsi untuk mengirimkan informasi dari perangkat, sementara RX adalah fungsi untuk menerima informasi yang masuk ke perangkat. Keduanya bekerja sama, seringkali melalui medium yang sama namun pada jalur atau waktu yang berbeda, untuk menciptakan dialog atau pertukaran data.

Memahami konsep dasar TX dan RX, serta bagaimana mereka diimplementasikan dalam berbagai teknologi seperti serial, nirkabel, jaringan kabel, dan serat optik, akan memberimu pemahaman yang lebih dalam tentang cara kerja sebagian besar perangkat elektronik dan sistem komunikasi di sekitar kita. Ini adalah blok bangunan fundamental yang memungkinkan dunia digital kita berfungsi.

Sekarang kamu sudah tahu apa itu TX dan RX! Apakah kamu pernah mengalami masalah yang berkaitan dengan TX/RX saat membuat proyek atau mengatur jaringan? Bagikan pengalamanmu di kolom komentar di bawah!
