Mesin pembakaran internal adalah jantung dari sebagian besar kendaraan dan berbagai peralatan modern. Salah satu teknologi mesin yang sudah ada sejak lama dan masih relevan hingga kini adalah OHV. Mungkin Anda sering mendengar istilah ini, terutama jika berbicara tentang mesin-mesin klasik atau mesin dengan kapasitas besar, tapi apa sebenarnya yang dimaksud dengan OHV itu? Mari kita bedah tuntas.

OHV adalah singkatan dari Overhead Valve. Istilah ini mengacu pada desain atau konfigurasi tata letak katup pada mesin. Pada mesin dengan desain OHV, katup hisap (intake) dan katup buang (exhaust) terletak di atas ruang bakar, atau dengan kata lain, berada di kepala silinder (cylinder head). Ini berbeda dengan desain yang lebih tua di mana katup mungkin berada di samping blok mesin (Flathead atau L-head).

Image just for illustration

Meskipun katupnya berada di overhead (atas), ciri khas utama dari mesin OHV adalah lokasi poros nok (camshaft) yang tidak berada di kepala silinder seperti pada mesin OHC (Overhead Camshaft). Sebaliknya, poros nok pada mesin OHV terletak di dalam blok mesin. Posisi inilah yang menciptakan perbedaan mendasar dalam cara kerja mekanisme penggerak katupnya.

Apa Itu Mesin OHV?¶

Secara definisi, mesin OHV adalah mesin piston empat langkah (atau dua langkah) di mana katup-katupnya diposisikan di kepala silinder. Namun, yang membedakannya dengan konfigurasi modern OHC (SOHC dan DOHC) adalah letak camshaft-nya. Pada OHV, camshaft biasanya berada di bagian bawah, di dalam blok mesin, dekat dengan crankshaft (poros engkol).

Penempatan camshaft di blok mesin ini membutuhkan mekanisme perantara yang cukup panjang untuk menggerakkan katup yang berada di kepala silinder. Mekanisme inilah yang menjadi ciri khas visual dan teknis dari mesin OHV, yaitu penggunaan pushrods (batang pendorong) dan rocker arms (lengan ayun) untuk mentransfer gerakan rotasi dari camshaft ke gerakan naik-turun pada katup. Desain ini relatif lebih sederhana dalam hal jumlah komponen di kepala silinder dibandingkan OHC, namun mekanisme penggerak katupnya sendiri memiliki lebih banyak komponen bergerak.

Mekanisme Kerja Sistem Katup OHV¶

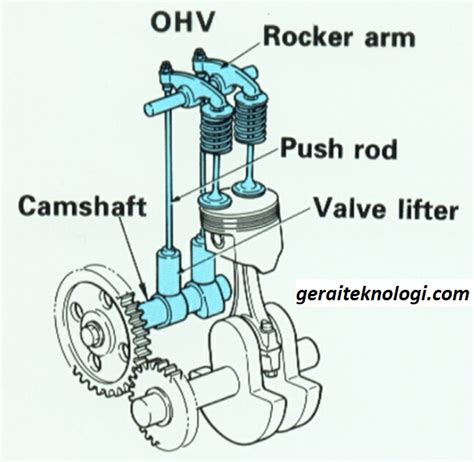

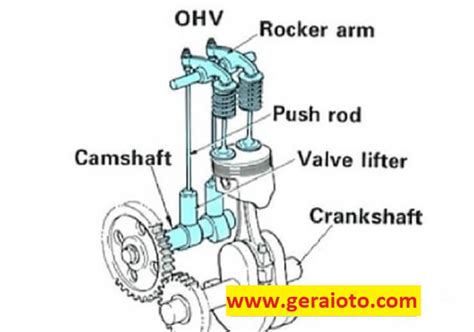

Mari kita telusuri bagaimana katup pada mesin OHV membuka dan menutup. Prosesnya dimulai dari camshaft yang berputar, digerakkan oleh crankshaft melalui rantai, timing gear, atau sabuk. Pada permukaan camshaft terdapat tonjolan atau lobe. Saat lobe ini berputar dan menekan tappet (pengikut bubungan) atau lifter, gerakan naik akan diteruskan ke pushrod.

Pushrod ini adalah batang logam panjang yang bergerak naik-turun seiring gerakan tappet. Ujung atas pushrod menekan rocker arm yang bertumpu pada sebuah poros (rocker arm shaft) atau baut pivot. Rocker arm ini berfungsi seperti tuas. Saat pushrod menekan satu ujung rocker arm ke atas, ujung rocker arm lainnya yang berada tepat di atas batang katup akan bergerak ke bawah, mendorong batang katup, dan membuat katup terbuka.

Image just for illustration

Ketika lobe pada camshaft sudah lewat, tappet dan pushrod akan turun kembali berkat gaya pegas katup (valve spring). Pegas ini bertugas untuk mengembalikan katup ke posisi tertutup dan menjaga agar rocker arm, pushrod, dan tappet tetap mengikuti kontur camshaft. Seluruh mekanisme ini membutuhkan pelumasan yang baik, yang biasanya disediakan oleh oli mesin yang bersirkulasi. Desain ini, meskipun terlihat kompleks dengan banyak komponen, terbukti sangat reliable selama beberapa dekade.

Perbedaan Mendasar dengan Mesin OHC (SOHC & DOHC)¶

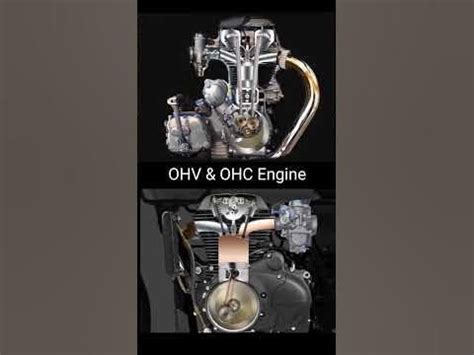

Untuk memahami OHV sepenuhnya, penting untuk membandingkannya dengan desain yang lebih umum pada mobil modern, yaitu OHC (Overhead Camshaft). Perbedaan utamanya terletak pada lokasi camshaft.

• OHV (Overhead Valve): Katup di kepala silinder, camshaft di blok mesin. Menggunakan pushrods dan rocker arms untuk menggerakkan katup.
• OHC (Overhead Camshaft): Katup di kepala silinder, camshaft juga di kepala silinder. Tidak menggunakan pushrods panjang.

Mesin OHC dibagi lagi menjadi dua jenis:

• SOHC (Single Overhead Camshaft): Terdapat satu camshaft per kepala silinder (untuk mesin 4 silinder segaris) atau per bank silinder (untuk mesin V). Camshaft ini bisa menggerakkan katup hisap dan buang melalui rocker arms atau finger followers.
• DOHC (Double Overhead Camshaft): Terdapat dua camshaft per kepala silinder atau per bank silinder. Biasanya satu camshaft khusus untuk katup hisap dan satu lagi untuk katup buang. Katup seringkali digerakkan langsung oleh cam lobe melalui tappet hidrolik atau mekanis, tanpa rocker arm atau pushrod, meskipun beberapa desain DOHC juga menggunakan rocker arms.

Image just for illustration

Perbedaan lokasi camshaft ini berdampak besar pada kompleksitas mekanisme penggerak katup dan performa mesin, terutama pada putaran tinggi. Mekanisme OHV dengan pushrods memiliki massa bergerak yang lebih besar dibandingkan OHC, yang bisa membatasi kecepatan mesin (RPM) karena risiko valve float (katup tidak dapat mengikuti gerakan cam lobe karena inersia).

Sejarah Singkat Mesin OHV¶

Konfigurasi katup overhead sebenarnya sudah ada sejak awal sejarah otomotif, namun desain Flathead atau L-head (di mana katup berada di samping silinder) sempat lebih populer karena kesederhanaannya. Mesin OHV modern seperti yang kita kenal sekarang mulai mendapatkan traksi serius pada awal abad ke-20. Perusahaan seperti Buick dan Cadillac adalah pionir dalam menggunakan desain OHV pada tahun-tahun awalnya.

Pengembangan desain OHV yang signifikan terjadi pada era pasca-Perang Dunia II, terutama di Amerika Serikat. Mesin-mesin V8 legendaris dari pabrikan seperti General Motors (mesin Small Block Chevrolet), Ford, dan Chrysler sebagian besar menggunakan konfigurasi OHV. Desain ini memungkinkan perbaikan signifikan dalam efisiensi pembakaran dan tenaga dibandingkan mesin Flathead sebelumnya, sambil tetap relatif kompak dan kokoh untuk penggunaan sehari-hari dan performa.

Image just for illustration

Pada masa kejayaan muscle car tahun 1960-an dan 1970-an, mesin V8 OHV adalah standar emas untuk tenaga dan torsi. Desainnya yang memungkinkan bore dan stroke yang besar menghasilkan kapasitas mesin yang besar (seringkali di atas 5 liter), yang ideal untuk menghasilkan torsi melimpah di putaran rendah hingga menengah. Meskipun teknologi OHC sudah mulai dikembangkan dan digunakan di Eropa dan Jepang, OHV tetap menjadi pilihan dominan di Amerika Utara untuk sebagian besar mesin mobil penumpang dan truk hingga akhir abad ke-20.

Kelebihan Menggunakan Teknologi OHV¶

Meski terlihat kuno dibandingkan OHC modern, teknologi OHV memiliki beberapa kelebihan yang membuatnya tetap relevan di aplikasi tertentu:

1. Kesederhanaan Konstruksi Kepala Silinder: Karena camshaft berada di blok, kepala silinder pada mesin OHV jauh lebih sederhana dan ringkas. Ini berarti lebih sedikit komponen yang kompleks dan berat di bagian atas mesin, yang bisa menyederhanakan proses manufaktur dan mengurangi biaya.
2. Ukuran Mesin yang Kompak: Dengan camshaft di dalam blok, tinggi keseluruhan mesin bisa dibuat lebih rendah dibandingkan mesin OHC, terutama DOHC yang memiliki dua camshaft di atas. Ini sangat membantu dalam packaging mesin, terutama pada kendaraan dengan ruang kap mesin terbatas atau yang membutuhkan profil rendah.
3. Torsi Putaran Rendah yang Baik: Desain OHV, dengan pushrods yang relatif pendek (dibandingkan dengan jarak dari cam lobe di kepala silinder ke katup pada OHC tertentu), sering dikaitkan dengan kemampuan menghasilkan torsi yang kuat pada putaran mesin rendah. Ini menjadikannya pilihan yang baik untuk aplikasi yang membutuhkan power dari awal, seperti truk, off-roaders, atau mesin industrial.
4. Ketahanan dan Keandalan: Desain OHV secara inheren sangat kokoh. Dengan camshaft yang berada di blok dan dilumasi dengan baik, serta komponen valve train yang kuat, mesin OHV seringkali dikenal karena durabilitas jangka panjangnya, terutama pada beban kerja yang berat.
5. Potensi Kapasitas Besar: Desain OHV sangat cocok untuk membuat mesin dengan kapasitas silinder (volume) yang besar, terutama dalam konfigurasi V. Ini karena ruang di blok mesin memungkinkan crankshaft dan camshaft yang besar, sementara kepala silinder tetap relatif ringkas. Mesin V8, V10, bahkan V12 berkapasitas besar sering menggunakan arsitektur OHV.
6. Biaya Manufaktur Lebih Rendah: Secara umum, memproduksi mesin OHV cenderung lebih murah dibandingkan OHC, terutama DOHC. Ini karena casting blok mesin dan kepala silindernya lebih sederhana, dan tidak memerlukan sistem penggerak timing yang rumit untuk camshaft di kepala silinder (seperti rantai panjang atau sabuk timing yang presisi).

Image just for illustration

Kelebihan-kelebihan ini membuat OHV tetap menjadi pilihan yang valid dan terkadang unggul untuk aplikasi tertentu di mana faktor-faktor seperti torsi, durabilitas, dan biaya menjadi prioritas utama dibandingkan performa putaran tinggi atau efisiensi bahan bakar puncak.

Kekurangan Teknologi OHV¶

Namun, seperti teknologi lainnya, OHV juga memiliki keterbatasan dibandingkan desain yang lebih modern:

1. Keterbatasan Putaran Mesin (RPM): Ini adalah kekurangan paling signifikan dari OHV. Mekanisme penggerak katup yang menggunakan pushrods memiliki massa bergerak yang lebih besar. Pada putaran mesin yang sangat tinggi, inersia dari pushrods, rocker arms, dan tappet menjadi signifikan, sehingga valve spring kesulitan menarik katup kembali dengan cepat mengikuti profil cam lobe. Ini menyebabkan fenomena yang disebut valve float, di mana katup tidak menutup sepenuhnya sebelum piston naik, atau bahkan tertahan terbuka. Hal ini dapat merusak mesin dan membatasi batas RPM maksimum mesin OHV dibandingkan OHC.
2. Kontrol Katup Kurang Presisi: Dibandingkan dengan OHC, terutama DOHC, sistem OHV memiliki lebih banyak komponen perantara antara camshaft dan katup. Setiap sambungan dan komponen (tappet, pushrod, rocker arm) memiliki sedikit kelenturan dan clearance, yang dapat mengurangi presisi timing dan gerakan katup, terutama pada kecepatan tinggi.
3. Desain Ruang Bakar Kurang Optimal: Penempatan camshaft di blok mesin kadang membatasi fleksibilitas dalam mendesain bentuk ruang bakar dan sudut penempatan katup di kepala silinder. Desain OHC seringkali memungkinkan sudut katup yang lebih lebar dan bentuk ruang bakar yang lebih optimal untuk efisiensi pembakaran dan aliran udara di putaran tinggi.
4. Potensi Kebisingan Mekanis: Dengan lebih banyak komponen bergerak dalam valve train (tappet, pushrod, rocker arm), mesin OHV berpotensi menghasilkan suara mekanis yang lebih bising dibandingkan mesin OHC yang menggerakkan katup secara lebih langsung.
5. Membutuhkan Penyetelan Katup (untuk desain lama): Mesin OHV model lama biasanya memerlukan penyetelan celah katup (valve lash) secara berkala karena adanya keausan atau perubahan suhu. Meskipun mesin OHV modern sering menggunakan lifter hidrolik yang secara otomatis menyesuaikan celah katup, desain yang lebih tua tetap memerlukan perawatan ini.

Image just for illustration

Keterbatasan ini menjadikan mesin OHV kurang ideal untuk aplikasi yang sangat mengutamakan performa puncak pada RPM tinggi, efisiensi bahan bakar maksimal, atau kontrol emisi yang sangat ketat menggunakan teknologi variable valve timing (VVT) yang lebih kompleks (meskipun ada upaya menambahkan VVT sederhana pada OHV modern).

Aplikasi Mesin OHV Saat Ini¶

Meskipun dominasi OHV di pasar mobil penumpang telah tergantikan oleh OHC, teknologi ini masih banyak digunakan di berbagai aplikasi:

• Mesin V8 Berkapasitas Besar: Ini mungkin aplikasi OHV yang paling terkenal saat ini. Mesin V8 di banyak truk full-size Amerika (seperti Chevrolet Silverado, Ford F-Series, Ram 1500), SUV besar, dan mobil performance (seperti Chevrolet Camaro, Ford Mustang dengan mesin V8 tertentu, Corvette) masih setia menggunakan arsitektur OHV. Desain ini memungkinkan kapasitas besar, torsi melimpah, dan dimensi yang relatif kompak (tinggi rendah) untuk mesin V8.
• Mesin Truk Heavy-Duty: Truk-truk besar yang membutuhkan torsi dan durabilitas tinggi untuk menarik beban berat sering menggunakan mesin diesel atau bensin dengan arsitektur OHV. Ketangguhan OHV sangat dihargai di sektor ini.
• Mesin Industrial: Mesin yang digunakan untuk genset, pompa air, kompresor udara, mesin pengolah kayu, dan peralatan industrial lainnya seringkali menggunakan desain OHV karena keandalan, durabilitas, dan torsi yang dibutuhkan untuk beban kerja konstan.
• Mesin Peralatan Kebun dan Pertanian: Mesin-mesin kecil pada mesin pemotong rumput, traktor tangan, chainsaw (untuk model tertentu), dan alat pertanian lainnya sering menggunakan desain OHV, terutama untuk mesin yang lebih besar dan bertenaga, karena kesederhanaan dan ketahanannya.
• Sepeda Motor (Tertentu): Meskipun mayoritas sepeda motor modern menggunakan OHC, beberapa pabrikan, yang paling terkenal adalah Harley-Davidson, masih menggunakan mesin V-twin dengan desain OHV (pushrod) pada model-model klasiknya. Ini mempertahankan karakter mesin yang unik dengan torsi kuat di putaran rendah dan suara khas.
• Mesin Klasik dan Balap: Mesin-mesin OHV legendaris dari era 1950-an hingga 1970-an masih sangat populer di kalangan penggemar mobil klasik dan balap drag. Suku cadangnya relatif mudah didapat, dan desainnya yang sederhana memudahkan modifikasi untuk peningkatan performa.

Image just for illustration

Dalam setiap aplikasi ini, pilihan OHV biasanya didasarkan pada kebutuhan spesifik akan torsi, durabilitas, ukuran fisik, dan biaya, di mana kelebihan OHV lebih menonjol dibandingkan kekurangannya.

Mengapa OHV Masih Bertahan?¶

Dengan segala keunggulan teknologi OHC, mengapa OHV masih bisa bertahan dan digunakan di era modern? Alasannya terletak pada trade-off teknik. Meskipun OHC unggul dalam hal performa putaran tinggi, efisiensi bahan bakar di cruising speed, dan kontrol emisi melalui VVT canggih, OHV masih memiliki keunggulan di area lain.

Pertama, untuk mesin berkapasitas besar, terutama V8, desain OHV menawarkan packaging yang lebih ringkas, terutama dalam hal tinggi mesin. Ini penting untuk pemasangan di banyak sasis kendaraan. Kedua, OHV secara inheren menghasilkan torsi yang kuat di putaran rendah, yang sangat dibutuhkan untuk truk, SUV besar, dan kendaraan penarik. Karakter torsi ini sulit ditandingi oleh OHC dengan bore dan stroke yang sama tanpa teknologi tambahan yang kompleks.

Ketiga, durabilitas dan biaya manufaktur OHV masih menjadi faktor penting. Untuk aplikasi komersial dan industrial yang membutuhkan mesin yang bisa bekerja keras selama ribuan jam tanpa masalah berarti, kesederhanaan relatif dan ketahanan desain OHV menjadi nilai tambah yang signifikan. Terakhir, ada juga faktor warisan dan karakter. Beberapa pabrikan, seperti General Motors dengan Small Block V8-nya atau Harley-Davidson, mempertahankan desain OHV karena sudah menjadi bagian dari identitas merek dan menawarkan pengalaman berkendara atau penggunaan yang khas yang disukai konsumen.

Image just for illustration

Jadi, OHV bertahan bukan karena ketinggalan zaman, melainkan karena ia unggul di segmen pasar tertentu yang membutuhkan karakteristik spesifik yang sulit atau mahal dicapai dengan desain OHC. Ia adalah bukti bahwa solusi teknik yang lebih tua bisa tetap relevan jika sesuai dengan kebutuhan aplikasi.

Merawat Mesin Berteknologi OHV¶

Perawatan mesin OHV tidak jauh berbeda dengan mesin lainnya, tetapi ada beberapa hal spesifik yang perlu diperhatikan:

• Pelumasan: Sistem valve train OHV memiliki banyak komponen bergerak yang sangat bergantung pada pelumasan oli mesin. Pastikan Anda menggunakan oli berkualitas baik sesuai rekomendasi pabrikan dan menggantinya secara teratur. Volume oli yang cukup dan tekanan oli yang stabil sangat penting untuk menjaga lifter hidrolik (jika ada) berfungsi dengan baik dan melumasi pushrods serta rocker arms.
• Penyetelan Katup (Valve Lash): Untuk mesin OHV yang tidak menggunakan lifter hidrolik, penyetelan celah katup secara berkala sangat penting. Celah katup yang terlalu longgar akan menyebabkan suara berisik (tapping sound) dan keausan berlebih, sementara celah yang terlalu rapat bisa menyebabkan katup tidak menutup sempurna, hilangnya kompresi, dan potensi kerusakan katup. Jika mesin Anda menggunakan lifter hidrolik, pastikan sistem pelumasan bekerja optimal agar lifter dapat menyesuaikan celah secara otomatis.
• Sistem Pendingin: Seperti semua mesin, sistem pendingin yang sehat krusial untuk mencegah overheating yang bisa merusak komponen mesin, termasuk kepala silinder dan valve train.
• Perhatikan Suara Mesin: Adanya suara ketukan atau tapping yang tidak biasa dari area kepala silinder bisa menjadi indikasi masalah pada valve train, seperti tappet yang macet, pushrod yang bengkok, atau rocker arm yang aus (untuk desain non-hidrolik, ini bisa jadi tanda perlu penyetelan katup).
• Ganti Filter Udara dan Bahan Bakar: Menjaga pasokan udara bersih dan bahan bakar bersih sangat penting untuk pembakaran yang efisien dan mencegah penumpukan karbon yang bisa mempengaruhi kinerja katup.

Image just for illustration

Perawatan rutin sesuai jadwal pabrikan adalah kunci utama untuk menjaga mesin OHV tetap reliable dan bekerja optimal selama bertahun-tahun. Desainnya yang relatif sederhana seringkali membuat perawatan dasar lebih mudah diakses oleh pemilik kendaraan yang gemar mengerjakan sendiri (DIY).

Fakta Menarik Seputar Mesin OHV¶

• Salah satu mesin OHV yang paling terkenal dan diproduksi massal dalam jumlah sangat besar adalah Chevrolet Small-Block V8. Mesin ini pertama kali diperkenalkan pada tahun 1955 dan terus diproduksi serta dikembangkan hingga kini (dalam generasi baru seperti LS dan LT series). Keandalan, performa, dan potensi modifikasinya menjadikannya legenda di dunia otomotif.
• Meskipun OHV sering dikaitkan dengan Amerika, pabrikan non-Amerika juga pernah menggunakan atau masih menggunakan OHV. Contohnya adalah beberapa mesin industri atau motor tertentu.
• Desain OHV kadang disebut juga sebagai “pushrod engine” karena penggunaan pushrods adalah ciri utamanya yang paling kentara.
• Beberapa mesin OHV modern telah mengadopsi teknologi yang canggih, seperti variable valve timing (meskipun implementasinya berbeda dengan OHC) dan cylinder deactivation (mematikan sebagian silinder saat beban rendah untuk menghemat bahan bakar), menunjukkan bahwa desain ini masih bisa berevolusi.
• Dalam balap drag race, mesin V8 OHV yang dimodifikasi secara ekstrem masih sangat populer karena kemampuannya menghasilkan tenaga dan torsi besar pada RPM yang tidak setinggi mesin balap DOHC.

Image just for illustration

Teknologi OHV adalah bagian penting dari sejarah dan evolusi mesin pembakaran internal. Memahami cara kerjanya membantu kita mengapresiasi ingenuity dalam desain mesin dan mengapa konfigurasi ini masih memegang peran penting di dunia otomotif dan industri hingga saat ini.
