Mengenal Pin RX Arduino: Fungsinya, Cara Kerja, dan Contoh Penggunaan

Table of Contents

Di dunia elektronika dan mikrokontroler, komunikasi antar perangkat itu kunci. Salah satu cara paling umum perangkat seperti Arduino ‘berbicara’ adalah melalui komunikasi serial. Nah, dalam komunikasi serial ini, ada dua jalur utama: jalur untuk mengirim data dan jalur untuk menerima data. Jalur atau pin yang bertugas menerima data inilah yang kita kenal sebagai pin RX pada Arduino.

Apa itu Komunikasi Serial?

Sebelum menyelam lebih dalam ke pin RX, penting banget paham dulu apa itu komunikasi serial. Bayangkan kamu mau kirim pesan rahasia ke temanmu. Ada dua cara:
1. Kamu tulis semua kata di selembar kertas besar (paralel).
2. Kamu bisikkan kata demi kata, satu per satu, secara berurutan (serial).

Image just for illustration

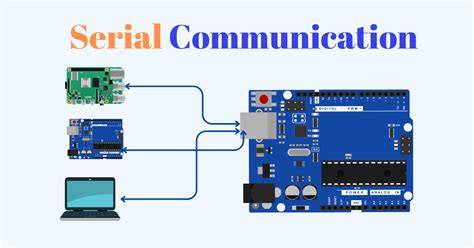

Komunikasi serial pada mikrokontroler itu mirip cara kedua. Data dikirim bit per bit (0s dan 1s) melalui satu jalur komunikasi tunggal. Ini berbeda dengan komunikasi paralel yang mengirimkan beberapa bit sekaligus melalui banyak jalur. Kenapa serial lebih sering dipakai? Karena lebih sederhana, butuh lebih sedikit kabel (jadi lebih murah dan gampang), dan bisa menjangkau jarak yang lebih jauh.

Dalam komunikasi serial, selalu ada dua peran:
* Transmitter (TX): Perangkat yang mengirim data.
* Receiver (RX): Perangkat yang menerima data.

Kedua peran ini harus ‘berpasangan’ supaya komunikasi berjalan lancar. Pin TX di satu perangkat harus terhubung ke pin RX di perangkat lain, dan sebaliknya.

Pin RX pada Arduino Uno dan Sejenisnya (ATmega328P)¶

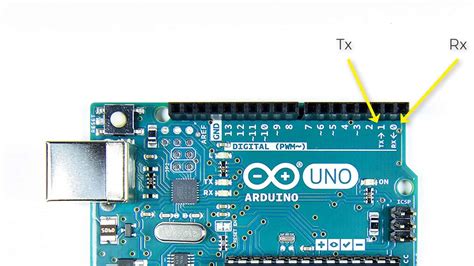

Pada board Arduino yang paling umum seperti Arduino Uno, Nano, atau Pro Mini (yang menggunakan mikrokontroler ATmega328P), pin RX memiliki lokasi dan fungsi yang sangat spesifik. Pin ini adalah Pin Digital 0.

Image just for illustration

Pin Digital 0 ini bukan pin digital biasa yang bisa kamu pakai sesuka hati untuk input/output umum. Pin ini punya fungsi ganda. Fungsi utamanya adalah sebagai input untuk komunikasi serial hardware (Serial Hardware) yang tertanam langsung di dalam chip mikrokontroler ATmega328P.

Peran Vital Pin 0 (RX) dengan Hardware Serial¶

Di dalam chip ATmega328P ada sebuah modul khusus bernama UART (Universal Asynchronous Receiver/Transmitter) atau USART (Universal Synchronous/Asynchronous Receiver/Transmitter). Modul hardware inilah yang melakukan semua pekerjaan berat untuk komunikasi serial: mengubah data paralel dari dalam chip menjadi data serial untuk dikirim (melalui pin TX) dan mengubah data serial yang datang dari luar menjadi data paralel untuk diproses chip (melalui pin RX).

Pin Digital 0 (RX) adalah pintu masuk bagi modul UART ini untuk menerima data dari dunia luar. Data yang masuk melalui pin ini diinterpretasikan oleh modul UART berdasarkan pengaturan komunikasi serial yang kamu tentukan dalam program Arduino (misalnya, kecepatan komunikasi atau baud rate).

Fakta Menarik: UART itu singkatan dari Universal Asynchronous Receiver/Transmitter. Kata “Asynchronous” berarti kedua perangkat yang berkomunikasi tidak perlu berbagi sinyal clock yang sama secara eksplisit. Mereka hanya perlu menyepakati kecepatan (baud rate) dan format data (jumlah bit, parity, stop bit).

Kenapa Pin 0 (RX) itu Spesial?¶

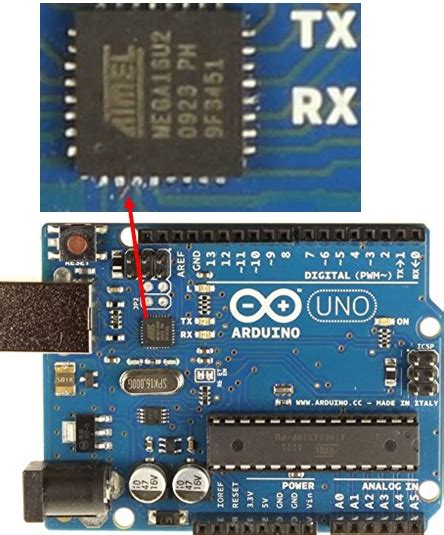

Selain perannya dalam komunikasi serial, Pin 0 (RX) pada board seperti Arduino Uno punya satu kekhususan lagi. Pin ini terhubung langsung ke chip konverter USB-to-Serial (biasanya chip ATmega16U2 atau CH340/FT232 tergantung boardnya) yang memungkinkan Arduino berkomunikasi dengan komputer melalui kabel USB.

Image just for illustration

Saat kamu mengunggah program ke Arduino, atau saat kamu menggunakan Serial Monitor di Arduino IDE, komunikasi antara komputermu dan chip ATmega328P terjadi melalui pin 0 (RX) dan pin 1 (TX) ini, melewati chip konverter USB-to-Serial. Ini sebabnya, jika kamu menghubungkan perangkat lain ke pin 0 dan 1 saat mencoba mengunggah program, proses unggah bisa gagal atau terjadi error.

Menggunakan Pin RX (Pin 0) dalam Kode Arduino¶

Dalam bahasa pemrograman Arduino, penggunaan hardware serial yang terhubung ke pin 0 (RX) dan pin 1 (TX) sangat mudah berkat objek Serial yang sudah ada.

Untuk memulai komunikasi serial, kamu perlu mengatur baud rate (kecepatan transfer data per detik). Ini dilakukan di fungsi setup():

void setup() {
  Serial.begin(9600); // Memulai komunikasi serial pada kecepatan 9600 bps
}

void loop() {
  // Program utama kamu di sini
}

Angka 9600 adalah contoh baud rate. Kedua perangkat yang berkomunikasi (misalnya, Arduino dan sensor) harus menggunakan baud rate yang sama agar data bisa diterima dengan benar. Baud rate umum lainnya termasuk 115200, 57600, 19200, dll.

Untuk menerima data yang masuk melalui pin RX (Pin 0), kamu bisa menggunakan beberapa fungsi dari objek Serial.

• Serial.available(): Fungsi ini memeriksa apakah ada data yang masuk melalui pin RX dan menunggu untuk dibaca. Fungsi ini akan mengembalikan jumlah byte data yang tersedia di buffer serial. Jika lebih besar dari 0, berarti ada data yang masuk.
• Serial.read(): Fungsi ini membaca satu byte (satu karakter) data yang paling lama masuk di buffer serial dan mengeluarkannya. Setelah dibaca, data tersebut dihapus dari buffer.
• Serial.readString() atau Serial.readBytes(): Fungsi-fungsi ini membaca data dari buffer serial sebagai string atau array byte sampai kondisi tertentu terpenuhi (misalnya, karakter tertentu terdeteksi atau jumlah byte tertentu dibaca).

Berikut contoh sederhana bagaimana Arduino bisa menerima data yang kamu ketik di Serial Monitor:

void setup() {
  Serial.begin(9600); // Mulai komunikasi serial pada 9600 bps
  Serial.println("Arduino siap menerima data.");
}

void loop() {
  if (Serial.available() > 0) {
    // Jika ada data yang masuk melalui pin RX (Pin 0)
    char incomingByte = Serial.read(); // Baca satu byte data yang masuk

    Serial.print("Saya menerima: ");
    Serial.println(incomingByte); // Cetak data yang diterima ke Serial Monitor (via pin TX)
  }
  // Bagian lain dari program kamu
}

Dalam contoh di atas:
1. Serial.begin(9600) di setup() mengaktifkan hardware serial dan mengatur kecepatan.
2. Serial.available() > 0 di loop() secara terus-menerus mengecek apakah ada data yang dikirim ke pin RX (Pin 0).
3. Jika ada data, Serial.read() mengambil data tersebut (satu karakter) dari ‘antrean’ buffer.
4. Serial.print() dan Serial.println() kemudian digunakan untuk mengirim balasan kembali ke komputer melalui pin TX (Pin 1).

Ini menunjukkan bagaimana pin RX (untuk menerima) dan pin TX (untuk mengirim) bekerja sama dalam komunikasi serial.

Keterbatasan Pin 0 (RX) dan Solusinya¶

Seperti yang sudah disinggung, pin 0 (RX) dan pin 1 (TX) pada Arduino Uno/Nano itu dibagi antara komunikasi dengan komputer via USB dan penggunaan serial lainnya (misalnya, dengan sensor atau modul Bluetooth).

Ini artinya, jika kamu menghubungkan perangkat eksternal (seperti modul GPS atau Bluetooth) ke pin 0 (RX) dan pin 1 (TX), ada beberapa potensi masalah:

1. Gangguan saat Unggah Program: Komunikasi antara Arduino IDE di komputer dan Arduino board untuk mengunggah program terjadi melalui pin 0/1. Jika ada perangkat lain yang terhubung ke pin ini dan mencoba berkomunikasi pada saat yang sama, unggah program bisa gagal. Solusinya biasanya melepaskan sementara perangkat eksternal tersebut saat mengunggah program.

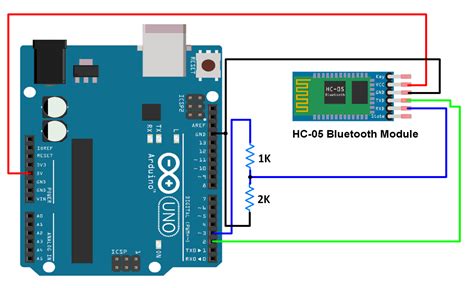

2. Tidak Bisa Menggunakan Serial Monitor dan Perangkat Lain Bersamaan: Jika kamu menghubungkan, misalnya, modul Bluetooth ke pin 0/1, maka pin ini sudah ‘dipakai’ oleh modul Bluetooth. Kamu tidak bisa lagi menggunakan Serial Monitor di komputer pada saat yang sama untuk berkomunikasi dengan Arduino via koneksi USB-serial bawaan, karena jalur pin 0/1 sudah dialihkan ke modul Bluetooth.

Image just for illustration

Nah, bagaimana kalau kamu butuh berkomunikasi serial dengan dua perangkat sekaligus, misalnya menerima data GPS dan mengirim data via Bluetooth, atau kamu ingin menggunakan Serial Monitor sambil berkomunikasi dengan perangkat lain? Di sinilah SoftwareSerial berperan.

SoftwareSerial: Membuat Pin RX ‘Palsu’ di Pin Lain¶

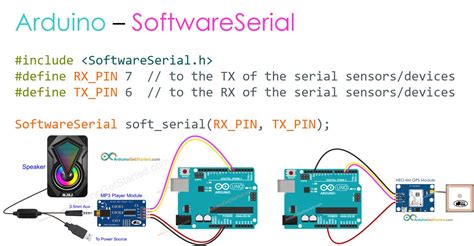

Library SoftwareSerial pada Arduino memungkinkan kamu untuk menggunakan pin digital lainnya (selain pin 0 dan 1) sebagai pin RX dan TX untuk komunikasi serial. Ini adalah solusi berbasis software yang meniru fungsi UART hardware.

Dengan SoftwareSerial, kamu bisa memilih dua pin digital mana saja (yang mendukung pin change interrupts atau interupsi perubahan pin, yang mana sebagian besar pin digital Arduino Uno mendukungnya) untuk berperan sebagai RX dan TX.

Contoh penggunaan SoftwareSerial untuk membuat ‘serial port’ tambahan:

#include <SoftwareSerial.h>

// Buat objek SoftwareSerial. Parameter: SoftwareSerial(pin_RX, pin_TX)
SoftwareSerial mySerial(10, 11); // Gunakan pin 10 sebagai RX, pin 11 sebagai TX

void setup() {
  // Mulai komunikasi serial hardware (untuk Serial Monitor)
  Serial.begin(9600);
  Serial.println("Serial Monitor ready");

  // Mulai komunikasi serial software (untuk perangkat lain)
  mySerial.begin(4800); // Contoh baud rate 4800 bps
  Serial.println("SoftwareSerial ready");
}

void loop() {
  if (mySerial.available()) {
    // Jika ada data yang masuk melalui pin RX SoftwareSerial (Pin 10)
    char dataDariPerangkatLain = mySerial.read();
    Serial.print("Diterima dari perangkat lain: ");
    Serial.println(dataDariPerangkatLain);
  }

  if (Serial.available()) {
    // Jika ada data yang masuk dari Serial Monitor (melalui pin 0)
    char dataDariMonitor = Serial.read();
    mySerial.print("Mengirim ke perangkat lain: ");
    mySerial.println(dataDariMonitor);
  }
}

Dalam contoh ini:
* Kita mendefinisikan port serial tambahan menggunakan pin 10 sebagai RX (untuk menerima data dari perangkat eksternal) dan pin 11 sebagai TX (untuk mengirim data ke perangkat eksternal).
* Pin 0 dan 1 tetap bisa digunakan untuk komunikasi dengan Serial Monitor di komputer via objek Serial bawaan.
* Sekarang Arduino bisa secara bersamaan berkomunikasi dengan komputer (Serial Monitor) dan dengan perangkat lain (misalnya, modul GPS atau sensor) menggunakan port serial SoftwareSerial.

Keterbatasan SoftwareSerial RX¶

Meskipun sangat fleksibel, SoftwareSerial punya beberapa kelemahan dibandingkan Hardware Serial (pin 0/1):

• Kinerja: SoftwareSerial menggunakan software (kode program) untuk menangani timing dan penerimaan bit data. Ini membebani CPU Arduino dan kurang efisien dibandingkan hardware khusus. Pada baud rate tinggi (misalnya, di atas 57600 bps), SoftwareSerial mungkin tidak dapat menerima data dengan akurat karena CPU tidak cukup cepat memproses bit yang masuk.
• Hanya Satu Port RX pada Satu Waktu: Meskipun kamu bisa mendefinisikan beberapa objek SoftwareSerial, pada mikrokontroler ATmega328P, hanya satu objek SoftwareSerial yang bisa mendengarkan atau menerima data pada satu waktu (mySerial.listen()). Objek SoftwareSerial lainnya hanya bisa mengirim data.
• Membutuhkan Pin yang Tepat: Pin yang dipilih untuk SoftwareSerial RX harus mampu menghasilkan interrupt (interupsi perubahan pin) agar Arduino bisa mendeteksi kapan sebuah bit data baru mulai masuk. Untungnya, pada board seperti Arduino Uno, sebagian besar pin digital bisa digunakan.

Pin RX pada Arduino yang Lebih Canggih (Mega, Due, dll.)¶

Untuk proyek yang membutuhkan lebih banyak komunikasi serial atau kecepatan yang lebih tinggi, board Arduino yang lebih canggih menyediakan lebih dari satu hardware serial port.

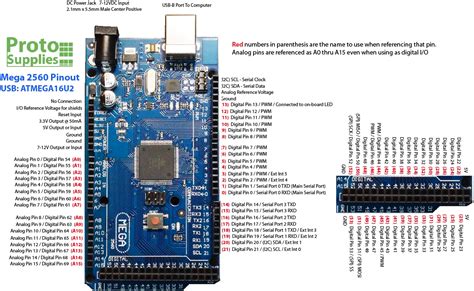

• Arduino Mega 2560: Board ini menggunakan mikrokontroler ATmega2560 yang memiliki empat modul UART hardware.
  • Serial (Pin 0 RX, Pin 1 TX): Hardware serial utama, terhubung ke USB.
  • Serial1 (Pin 19 RX, Pin 18 TX): Hardware serial kedua.
  • Serial2 (Pin 17 RX, Pin 16 TX): Hardware serial ketiga.
  • Serial3 (Pin 15 RX, Pin 14 TX): Hardware serial keempat.

Image just for illustration

• Arduino Due: Menggunakan mikrokontroler SAM3X8E (arsitektur ARM) yang memiliki empat modul UART hardware. Pin-pinnya berbeda dari Mega.

Pada board-board ini, pin RX untuk setiap port serial hardware memiliki nomor pin yang berbeda dan didukung penuh oleh hardware, sehingga lebih andal dan cepat dibandingkan SoftwareSerial. Kamu bisa berkomunikasi dengan banyak perangkat serial secara bersamaan tanpa SoftwareSerial, hanya dengan menggunakan objek Serial1, Serial2, Serial3, dll., sama seperti menggunakan objek Serial bawaan.

Tips Menggunakan Pin RX¶

1. Perhatikan Koneksi: Selalu ingat bahwa pin RX pada satu perangkat harus terhubung ke pin TX pada perangkat lainnya, dan sebaliknya. Ini adalah kesalahan paling umum. RX (Receive) di A harus menerima dari TX (Transmit) di B.
2. Cocokkan Baud Rate: Pastikan Arduino dan perangkat yang berkomunikasi dengannya (sensor, modul, mikrokontroler lain) diatur pada baud rate yang sama. Jika baud rate tidak cocok, data yang diterima akan terlihat seperti karakter acak atau ‘sampah’.
3. Cek Level Tegangan: Arduino Uno/Nano beroperasi pada tegangan 5V. Banyak sensor atau modul (seperti modul Bluetooth HC-05/06 versi tertentu, beberapa modul GPS) juga 5V, tetapi ada juga yang 3.3V. Menghubungkan langsung pin TX 5V ke pin RX 3.3V pada perangkat lain bisa merusaknya! Gunakan level shifter atau pembagi tegangan (voltage divider) jika ada perbedaan level tegangan. Pin RX Arduino Uno (Pin 0) bisa menerima sinyal 3.3V dengan aman, tetapi pin TX-nya (Pin 1) akan mengeluarkan 5V. Hati-hati saat mengirim dari Arduino 5V ke perangkat 3.3V.
4. Hindari Pin 0/1 untuk Perangkat Lain Saat Unggah: Jika kamu menggunakan perangkat eksternal dengan pin 0/1, lepaskan sementara sambungan pin 0/1 saat mengunggah program dari Arduino IDE.
5. Gunakan SoftwareSerial untuk Lebih dari Satu Perangkat Serial atau Jika Pin 0/1 Sibuk: Jika kamu perlu berkomunikasi dengan lebih dari satu perangkat serial atau ingin menggunakan Serial Monitor bersamaan dengan perangkat serial eksternal, manfaatkan library SoftwareSerial (pada board yang hanya punya satu hardware serial seperti Uno/Nano).

Tabel Perbandingan Ringkas: Hardware Serial (Pin 0/1 RX/TX) vs. SoftwareSerial RX/TX¶

Fitur	Hardware Serial (Pin 0 RX, Pin 1 TX)	SoftwareSerial (Pin Lain)
Performa/Kecepatan	Sangat Cepat dan Andal (didukung hardware)	Kurang Cepat, Membebani CPU, Kurang Andal pada Baud Rate Tinggi
Jumlah Port	Biasanya Hanya 1 (pada Uno/Nano/Pro Mini), Lebih di Mega/Due	Bisa Membuat Beberapa Objek, Tapi Hanya Satu yang Bisa RX Aktif (di Uno/Nano)
Pin yang Digunakan	Pin 0 (RX) & Pin 1 (TX)	Pin Digital Lain (Bisa Pilih, tapi perhatikan kemampuan interrupt)
Kemudahan Pakai	Sangat Mudah (Objek Serial bawaan)	Mudah (Membutuhkan #include <SoftwareSerial.h>, Buat Objek Baru)
Interferensi	Terhubung Langsung ke USB-Serial Converter; Berkonflik dengan Unggah/Serial Monitor jika dipakai eksternal	Tidak Berkonflik dengan Unggah/Serial Monitor; Bisa Digunakan Bersamaan

Image just for illustration

Tabel ini memperjelas kapan sebaiknya kamu menggunakan hardware serial bawaan di pin 0/1 dan kapan SoftwareSerial menjadi pilihan yang lebih baik untuk pin RX (dan TX) lainnya.

Penutup¶

Pin RX pada Arduino, khususnya Pin Digital 0 pada board populer seperti Uno, adalah ‘telinga’ penting yang memungkinkan Arduino menerima data dari dunia luar melalui komunikasi serial. Memahaminya adalah langkah fundamental dalam banyak proyek elektronika, mulai dari membaca sensor hingga berkomunikasi dengan modul lain seperti Bluetooth atau GPS, bahkan berkomunikasi dengan komputer. Meskipun Pin 0 punya kekhususan dan kadang terbatas karena berbagi jalur dengan koneksi USB, solusi seperti SoftwareSerial memberikan fleksibilitas tambahan untuk kebutuhan komunikasi serial yang lebih kompleks. Dengan pemahaman yang baik tentang pin RX dan cara kerjanya, kamu bisa membuka pintu ke berbagai kemungkinan interaksi antara Arduino dan perangkat lainnya.

Sudah pernah pakai pin RX ini untuk proyek apa saja? Atau mungkin ada kesulitan yang pernah kamu alami saat menggunakannya? Share pengalamanmu di kolom komentar ya!
