Mengenal Modulator: Pengertian, Fungsi, dan Cara Kerjanya (Gampang Dipahami!)

Table of Contents

Pernahkah kamu berpikir, bagaimana suara kita bisa sampai ke telinga orang lain melalui smartphone? Atau bagaimana siaran radio favorit bisa terdengar jelas di mobilmu? Di balik semua itu, ada satu komponen penting yang seringkali tak terlihat, tapi perannya krusial: modulator. Nah, apa sih sebenarnya modulator itu?

Secara sederhana, modulator adalah sebuah perangkat atau sirkuit yang melakukan proses yang namanya modulasi. Modulasi itu sendiri adalah cara untuk ‘menunggangkan’ informasi yang ingin kita kirimkan ke sinyal lain yang disebut sinyal pembawa (carrier signal). Ibaratnya, sinyal informasi itu adalah penumpang, dan sinyal pembawa adalah kendaraan yang akan membawanya melakukan perjalanan jauh.

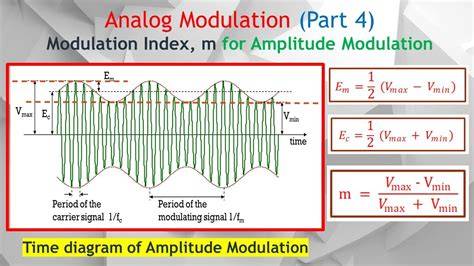

Image just for illustration

Proses modulasi ini penting banget dalam dunia komunikasi. Bayangkan kalau kita mengirim sinyal suara asli kita langsung melalui udara. Gelombang suara itu punya frekuensi rendah, gampang banget terganggu oleh noise (gangguan) dan nggak bisa menempuh jarak jauh secara efektif. Di sinilah peran modulator masuk, mengubah sinyal informasi frekuensi rendah menjadi sinyal komposit dengan frekuensi yang lebih tinggi dan karakteristik yang cocok untuk transmisi.

Kenapa Kita Butuh Modulator?¶

Modulator bukan cuma sekadar alat untuk mengubah sinyal, tapi punya fungsi-fungsi vital yang membuat komunikasi modern bisa berjalan mulus. Ada beberapa alasan utama kenapa modulasi dan modulator itu sangat diperlukan:

1. Transmisi Jarak Jauh yang Efisien¶

Sinyal informasi asli, seperti suara atau data dari komputer, biasanya memiliki frekuensi yang relatif rendah. Sinyal frekuensi rendah ini cenderung lemah dan cepat habis energinya saat merambat di udara atau medium transmisi lainnya. Dengan memodulasi sinyal ini ke sinyal pembawa berfrekuensi tinggi, sinyal gabungan (modulated signal) jadi punya energi yang lebih besar dan bisa menempuh jarak yang jauh tanpa banyak kehilangan kekuatan.

Antena untuk mengirim sinyal juga punya hubungan dengan frekuensi. Antena paling efisien saat ukurannya sebanding dengan panjang gelombang sinyal yang dikirim. Sinyal frekuensi rendah punya panjang gelombang yang sangat panjang (bisa sampai puluhan kilometer!). Membangun antena sebesar itu jelas tidak praktis. Modulasi ke frekuensi tinggi menghasilkan panjang gelombang yang lebih pendek, memungkinkan penggunaan antena yang ukurannya jauh lebih compact dan manageable, seperti antena di smartphone atau menara telekomunikasi.

2. Menghindari Interferensi dan Noise¶

Lingkungan transmisi (baik udara, kabel, atau serat optik) penuh dengan berbagai macam sinyal dan gangguan (noise). Jika semua orang mengirim sinyal informasi asli mereka di frekuensi yang sama, pasti akan terjadi tabrakan dan campur aduk yang parah. Modulasi memungkinkan setiap saluran komunikasi (misalnya, stasiun radio yang berbeda, percakapan telepon yang berbeda) untuk ‘mendiami’ frekuensi pembawa yang berbeda-beda.

Dengan begitu, sinyal dari satu sumber tidak akan langsung mengganggu sinyal dari sumber lain, karena mereka beroperasi di ‘jalur’ frekuensi yang berbeda. Sinyal termodulasi juga punya bandwidth (rentang frekuensi) tertentu, dan noise yang berada di luar bandwidth ini bisa disaring (filtered out) di sisi penerima, sehingga sinyal informasi asli bisa dipulihkan dengan lebih bersih.

3. Memungkinkan Multiplexing¶

Multiplexing adalah teknik untuk mengirimkan beberapa sinyal informasi secara bersamaan melalui satu saluran transmisi yang sama. Ini sangat penting untuk efisiensi penggunaan infrastruktur komunikasi, seperti kabel serat optik atau spektrum frekuensi radio. Modulasi berperan penting dalam multiplexing frekuensi (Frequency Division Multiplexing - FDM) dan multiplexing waktu (Time Division Multiplexing - TDM).

Dalam FDM, beberapa sinyal informasi dimodulasi menggunakan frekuensi pembawa yang berbeda-beda, lalu digabungkan dan dikirim bersamaan. Di sisi penerima, setiap sinyal bisa dipisahkan lagi berdasarkan frekuensi pembawanya. Dalam TDM, meskipun tidak secara langsung menggunakan modulasi frekuensi, sinyal digital yang dimodulasi bisa ‘diiris’ dalam segmen waktu yang sangat pendek dan disisipkan di antara segmen sinyal lain, memungkinkan banyak percakapan terjadi bergantian dalam waktu yang sangat cepat melalui saluran yang sama.

4. Memudahkan Proses Penguatan dan Pemrosesan Sinyal¶

Sinyal pembawa yang dimodulasi biasanya memiliki sifat-sifat yang lebih stabil dan terprediksi dibandingkan sinyal informasi asli yang mungkin sangat bervariasi (misalnya, sinyal suara manusia). Sifat ini memudahkan perancangan sirkuit penguat daya (power amplifier) dan sirkuit pemrosesan sinyal lainnya di pemancar. Penguat daya frekuensi tinggi cenderung lebih efisien dan mudah dibuat untuk rentang frekuensi yang spesifik.

Selain itu, sinyal termodulasi digital (seperti yang digunakan dalam Wi-Fi atau data seluler) memiliki struktur yang memungkinkan koreksi error dan teknik pemrosesan sinyal digital yang canggih. Ini meningkatkan keandalan transmisi data, bahkan di lingkungan dengan banyak gangguan atau sinyal yang lemah.

Jenis-jenis Modulasi: Memilih Kendaraan yang Tepat¶

Ada berbagai macam cara untuk melakukan modulasi, tergantung pada karakteristik sinyal informasi dan medium transmisi yang digunakan. Secara garis besar, modulasi dibagi menjadi dua kategori utama: modulasi analog dan modulasi digital.

Modulasi Analog¶

Pada modulasi analog, salah satu karakteristik sinyal pembawa analog (seperti amplitudo, frekuensi, atau fasa) diubah secara proporsional sesuai dengan sinyal informasi analog. Tiga jenis utama modulasi analog yang paling umum adalah:

1. Modulasi Amplitudo (AM)¶

Pada AM, amplitudo (kekuatan) sinyal pembawa diubah-ubah sesuai dengan amplitudo sinyal informasi. Frekuensi dan fasa sinyal pembawa tetap konstan. Modulasi AM adalah salah satu teknik modulasi tertua dan paling sederhana.

• Cara Kerja Singkat: Saat sinyal informasi kuat, amplitudo sinyal pembawa meningkat. Saat sinyal informasi lemah, amplitudo sinyal pembawa menurun.
• Keuntungan: Sirkuit pemancar dan penerima relatif sederhana dan murah.
• Kekurangan: Kurang tahan terhadap noise, terutama noise yang mempengaruhi amplitudo sinyal (misalnya, petir). Kualitas suara bisa terganggu. Efisiensi penggunaan daya pemancar juga kurang baik karena sebagian besar daya ada pada sinyal pembawa itu sendiri, bukan pada ‘informasi’ yang dibawa di sidebands.
• Aplikasi: Siaran radio AM (medium wave dan short wave), komunikasi radio dua arah (walkie-talkie).

2. Modulasi Frekuensi (FM)¶

Pada FM, frekuensi sinyal pembawa diubah-ubah sesuai dengan amplitudo sinyal informasi. Amplitudo dan fasa sinyal pembawa tetap konstan. Perubahan frekuensi ini disebut sebagai ‘deviasi frekuensi’.

• Cara Kerja Singkat: Saat sinyal informasi kuat, frekuensi sinyal pembawa ‘bergeser’ lebih jauh dari frekuensi tengahnya. Saat sinyal informasi lemah, pergeserannya lebih kecil.
• Keuntungan: Lebih tahan terhadap noise dibandingkan AM, karena sebagian besar noise mempengaruhi amplitudo, bukan frekuensi. Menghasilkan kualitas suara yang lebih baik. Efisiensi daya pemancar lebih baik.
• Kekurangan: Membutuhkan bandwidth yang lebih lebar dibandingkan AM. Sirkuit pemancar dan penerima sedikit lebih kompleks.
• Aplikasi: Siaran radio FM (VHF), suara pada siaran TV analog, komunikasi radio profesional (polisi, pemadam kebakaran).

3. Modulasi Fasa (PM)¶

Pada PM, fasa sinyal pembawa diubah-ubah sesuai dengan amplitudo sinyal informasi. Amplitudo dan frekuensi sinyal pembawa (sesaat) tetap konstan. Modulasi fasa sangat erat kaitannya dengan modulasi frekuensi, karena perubahan fasa yang terus menerus setara dengan perubahan frekuensi.

• Cara Kerja Singkat: Saat sinyal informasi berubah, fasa sinyal pembawa ‘melompat’ atau bergeser.
• Keuntungan: Mirip FM, lebih tahan terhadap noise. Bisa digunakan dalam komunikasi digital.
• Kekurangan: Bisa sulit membedakan perubahan fasa yang disebabkan oleh informasi dari yang disebabkan oleh noise. Seringkali diimplementasikan sebagai FM.
• Aplikasi: Jarang digunakan sebagai modulasi analog murni, lebih sering sebagai dasar untuk modulasi digital seperti PSK.

Modulasi Digital¶

Pada modulasi digital, sinyal informasi yang berupa data digital (deretan bit 0 dan 1) digunakan untuk mengubah karakteristik sinyal pembawa analog. Modulasi digital mengubah bit-bit data menjadi simbol-simbol, dan setiap simbol memodifikasi sinyal pembawa dengan cara tertentu (misalnya, mengubah amplitudo, frekuensi, atau fasa sinyal pembawa). Beberapa jenis modulasi digital yang umum meliputi:

1. Amplitude Shift Keying (ASK)¶

ASK adalah bentuk modulasi digital yang paling sederhana, di mana amplitudo sinyal pembawa diubah-ubah sesuai dengan bit data.

• Cara Kerja Singkat: Biasanya, bit ‘1’ direpresentasikan dengan adanya sinyal pembawa pada amplitudo tertentu, sementara bit ‘0’ direpresentasikan dengan tidak adanya sinyal pembawa (amplitudo nol).
• Keuntungan: Sederhana.
• Kekurangan: Sangat rentan terhadap noise yang mempengaruhi amplitudo.
• Aplikasi: Komunikasi serat optik sederhana, wireless keyfobs, RFID.

2. Frequency Shift Keying (FSK)¶

FSK mengubah frekuensi sinyal pembawa sesuai dengan bit data.

• Cara Kerja Singkat: Bit ‘1’ direpresentasikan dengan satu frekuensi pembawa (f1), dan bit ‘0’ direpresentasikan dengan frekuensi pembawa lainnya (f0).
• Keuntungan: Lebih tahan terhadap noise yang mempengaruhi amplitudo dibandingkan ASK.
• Kekurangan: Membutuhkan bandwidth yang lebih besar dibandingkan ASK.
• Aplikasi: Modem lama (dial-up), komunikasi radio frekuensi rendah, beberapa sistem telemetry, Bluetooth (versi awal).

3. Phase Shift Keying (PSK)¶

PSK mengubah fasa sinyal pembawa sesuai dengan bit data. Ada beberapa varian PSK, tergantung berapa banyak nilai fasa yang digunakan. Binary PSK (BPSK) menggunakan dua nilai fasa (0 derajat dan 180 derajat) untuk merepresentasikan bit 0 dan 1. Quadrature PSK (QPSK) menggunakan empat nilai fasa (misalnya, 0, 90, 180, 270 derajat) untuk merepresentasikan pasangan bit (00, 01, 10, 11).

• Cara Kerja Singkat: Fasa sinyal pembawa ‘dilompatkan’ ke nilai tertentu untuk merepresentasikan bit atau kelompok bit.
• Keuntungan: Lebih efisien dalam penggunaan bandwidth dibandingkan FSK untuk kecepatan data yang sama (terutama QPSK dan varian yang lebih tinggi). Cukup tahan terhadap noise.
• Kekurangan: Sensitif terhadap pergeseran fasa yang disebabkan oleh saluran transmisi.
• Aplikasi: Komunikasi satelit, Wi-Fi (beberapa mode), komunikasi seluler (3G, 4G, 5G), DVB (Digital Video Broadcasting).

4. Quadrature Amplitude Modulation (QAM)¶

QAM adalah kombinasi dari modulasi amplitudo dan fasa. Ini mengubah baik amplitudo maupun fasa sinyal pembawa untuk merepresentasikan bit data. QAM memungkinkan lebih banyak bit direpresentasikan oleh setiap simbol, sehingga meningkatkan efisiensi spektrum.

• Cara Kerja Singkat: Setiap simbol direpresentasikan oleh kombinasi spesifik dari amplitudo dan fasa. Misalnya, 16-QAM menggunakan 16 kombinasi amplitudo/fasa untuk merepresentasikan 4 bit per simbol (2^4 = 16).
• Keuntungan: Sangat efisien dalam penggunaan bandwidth, memungkinkan kecepatan data yang sangat tinggi.
• Kekurangan: Sangat sensitif terhadap noise dan distorsi pada saluran transmisi. Membutuhkan sirkuit yang kompleks untuk pemancar dan penerima.
• Aplikasi: Modem kabel (DOCSIS), ADSL, Wi-Fi (standar modern seperti Wi-Fi ⅘/6), komunikasi seluler (4G/LTE, 5G), siaran TV digital (DVB-T, DVB-C), komunikasi microwave.

Semakin banyak ‘simbol’ yang digunakan dalam modulasi digital (misalnya, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM), semakin banyak bit yang bisa dikirim per simbol, yang berarti kecepatan data semakin tinggi. Namun, ini juga membuat sistem semakin rentan terhadap noise karena perbedaan antara simbol-simbol menjadi lebih kecil.

Bagaimana Modulator Bekerja Secara Umum?¶

Meskipun jenis modulasi berbeda-beda, prinsip dasar kerja modulator melibatkan pencampuran atau interaksi antara sinyal informasi dan sinyal pembawa. Secara blok diagram sederhana, modulator menerima dua input:

1. Sinyal Informasi: Ini adalah sinyal yang membawa data atau pesan yang ingin dikirimkan (suara, video, data komputer).
2. Sinyal Pembawa: Ini adalah sinyal sinusoidal berfrekuensi tinggi yang dihasilkan oleh osilator internal modulator.

Modulator kemudian memanipulasi salah satu karakteristik sinyal pembawa (amplitudo, frekuensi, atau fasa) sesuai dengan perubahan nilai sinyal informasi. Output dari modulator adalah sinyal termodulasi, yaitu sinyal pembawa yang karakteristiknya sudah ‘ditumpangi’ informasi. Sinyal termodulasi inilah yang kemudian diperkuat dan dikirim melalui medium transmisi.

Contoh paling sederhana dari modulator AM adalah pencampur (mixer) atau penguat yang gain-nya (faktor penguatan) dikontrol oleh sinyal informasi. Untuk modulator FM, bisa menggunakan Voltage-Controlled Oscillator (VCO) di mana frekuensi osilasi diubah oleh tegangan sinyal informasi. Modulator digital lebih kompleks, seringkali melibatkan konversi data digital ke analog (DAC), filtering, dan kemudian proses modulasi fasa/amplitudo.

Aplikasi Modulator dalam Kehidupan Sehari-hari¶

Modulator ada di mana-mana! Kita berinteraksi dengan modulator setiap hari tanpa menyadarinya. Berikut beberapa contoh aplikasinya:

• Radio dan Televisi: Modulator digunakan di stasiun pemancar radio (AM/FM) dan TV (analog dan digital) untuk menumpang sinyal audio dan video ke frekuensi pembawa yang ditugaskan.
• Telepon Seluler: Setiap kali kamu menelepon, mengirim SMS, atau menggunakan data internet di smartphone, modulator di dalam ponselmu mengubah sinyal suara digital atau data menjadi sinyal radio termodulasi yang dikirim ke menara seluler terdekat. Menara seluler juga punya modulator untuk mengirim sinyal kembali ke ponselmu.
• Modem Internet: Modem (singkatan dari Modulator-Demodulator) adalah contoh paling jelas. Modem mengubah data digital dari komputermu menjadi sinyal analog yang bisa dikirim melalui saluran telepon, kabel, atau serat optik. Di sisi penerima (misalnya, di ISP), ada demodulator yang mengubah kembali sinyal analog termodulasi itu menjadi data digital.
• Wi-Fi: Perangkat Wi-Fi di rumahmu (router) dan laptop/ponselmu menggunakan modulator digital (seperti OFDM, yang merupakan kombinasi dari QAM, PSK, dll.) untuk mengirim dan menerima data secara wireless.
• Sistem Satelit: Komunikasi satelit, baik untuk siaran TV, telepon, atau internet, sangat mengandalkan modulator berdaya tinggi di stasiun bumi dan di satelit itu sendiri untuk mengirim sinyal jarak jauh.
• Bluetooth: Modulator FSK atau PSK digunakan dalam komunikasi bluetooth antar perangkat jarak dekat.
• Sistem Radar: Dalam radar, sinyal pulse dimodulasi untuk meningkatkan jangkauan atau resolusi, lalu dipancarkan.
• Komunikasi Serat Optik: Modulator digunakan untuk mengubah sinyal listrik digital menjadi sinyal cahaya yang berkedip atau berubah karakteristiknya (amplitudo, fasa, atau polarisasi) yang kemudian dikirim melalui kabel serat optik. Ini memungkinkan kecepatan internet super cepat.

Dari contoh-contoh di atas, jelas sekali bahwa modulator adalah tulang punggung teknologi komunikasi modern. Tanpa modulator, mustahil kita bisa menikmati siaran radio, menonton TV, browsing internet nirkabel, atau berkomunikasi melalui telepon seluler dengan jarak yang jauh.

Modulator vs Demodulator: Dua Sisi Mata Uang¶

Setiap kali ada modulator di sisi pengirim, pasti ada demodulator di sisi penerima. Demodulator melakukan kebalikan dari modulasi; tugasnya adalah ‘melepaskan’ sinyal informasi asli dari sinyal pembawa termodulasi. Proses ini disebut demodulasi atau deteksi.

Misalnya, pada radio FM, pemancar menggunakan modulator FM untuk menumpang suara ke sinyal pembawa frekuensi tinggi. Di radio penerima, ada sirkuit demodulator FM yang mendeteksi perubahan frekuensi sinyal yang datang dan mengubahnya kembali menjadi sinyal suara asli yang kemudian diperkuat dan dikeluarkan melalui speaker.

Demikian pula, modem internet (Modulator-Demodulator) memiliki kedua fungsi. Saat kamu mengirim data, modem bertindak sebagai modulator. Saat modem menerima data, ia bertindak sebagai demodulator. Modulator dan demodulator seringkali digabungkan dalam satu perangkat atau chip yang disebut modem atau transceiver (Transmitter-Receiver).

Fakta Menarik Seputar Modulator¶

• Teknik modulasi tertua yang masih digunakan secara luas adalah AM, yang ditemukan pada awal abad ke-20.
• Semakin kompleks jenis modulasi digital yang digunakan (misalnya dari QPSK ke 256-QAM), semakin banyak data yang bisa dibawa per bandwidth, tetapi juga semakin tinggi kebutuhan kualitas sinyal (SNR - Signal to Noise Ratio) agar data bisa diterima dengan benar.
• Dalam komunikasi optik, cahaya bertindak sebagai sinyal pembawa. Modulator optik mengubah karakteristik cahaya (intensitas/amplitudo, fasa, atau polarisasi) berdasarkan sinyal listrik yang datang.
• Modulator modern seringkali diimplementasikan dalam bentuk chip sirkuit terintegrasi (IC) yang sangat kecil dan kompleks, menggabungkan fungsi modulasi, filtering, dan pemrosesan sinyal digital.

Memahami apa itu modulator memberikan wawasan tentang bagaimana informasi bergerak di sekitar kita, mulai dari gelombang radio di udara hingga sinyal cahaya di kabel serat optik. Ini adalah salah satu pondasi penting dalam bidang teknik telekomunikasi dan elektronik.

Nah, itu tadi penjelasan lengkap tentang apa yang dimaksud dengan modulator, kenapa penting, jenis-jenisnya, cara kerjanya, dan aplikasinya dalam kehidupan kita sehari-hari. Ternyata benda kecil ini punya peran super besar ya!

Gimana, ada pertanyaan atau pengalaman menarik terkait modulator dalam gadget atau perangkat yang kamu gunakan? Yuk, share di kolom komentar di bawah!
