Mengenal Lebih Dekat uF pada ELCO: Apa Sih Artinya?

Table of Contents

Pernahkah kamu membongkar peralatan elektronik atau melihat-lihat komponen di toko elektronik? Pasti sering nemu komponen yang bentuknya tabung, ada yang kecil ada yang besar, biasanya warnanya hitam atau biru, dan di badannya ada tulisan angka dan huruf “uF”. Nah, komponen itu namanya Elco, kependekan dari Kondensator Elektrolit, dan tulisan “uF” itu adalah nilai kapasitasnya.

Image just for illustration

Apa Itu Elco?¶

Elco atau kondensator elektrolit adalah salah satu komponen elektronik pasif yang paling umum digunakan. Disebut pasif karena dia tidak menghasilkan energi, melainkan hanya menyimpan atau mengatur aliran energi. Elco ini punya kemampuan unik, yaitu bisa menyimpan muatan listrik untuk sementara waktu. Ibaratnya seperti baterai mini, tapi bedanya Elco menyimpan muatan dengan prinsip kapasitansi, bukan reaksi kimia seperti baterai pada umumnya.

Elco banyak dipakai di berbagai rangkaian elektronik, mulai dari power supply (catu daya) untuk meratakan tegangan, rangkaian filter suara pada audio, hingga rangkaian timing atau pewaktu. Bentuknya yang silindris dan ukurannya yang bervariasi membuatnya mudah dikenali. Komponen ini juga punya polaritas, artinya ada kaki positif (+) dan negatif (-), jadi tidak boleh terbalik saat memasangnya di rangkaian.

Mengupas Tuntas “uF”: Satuan Kapasitansi¶

Sekarang kita fokus ke “uF” itu sendiri. “uF” adalah singkatan dari microFarad. Ini adalah satuan untuk mengukur kapasitansi dari sebuah kondensator, termasuk Elco. Kapasitansi adalah kemampuan sebuah kondensator untuk menyimpan muatan listrik. Semakin besar nilai kapasitansinya (semakin besar angka di depan uF), semakin banyak muatan listrik yang bisa disimpan oleh Elco tersebut.

Image just for illustration

Satuan dasar dari kapasitansi adalah Farad, diambil dari nama seorang ilmuwan Inggris, Michael Faraday. Namun, satuan Farad itu sangat besar. Kapasitor 1 Farad itu ukurannya bisa sebesar kaleng minuman atau bahkan lebih besar, dan kemampuannya menyimpan muatan sangat besar. Makanya, dalam praktik sehari-hari di rangkaian elektronik, kita lebih sering menemukan kapasitor dengan nilai yang jauh lebih kecil dari 1 Farad.

Karena Farad terlalu besar, digunakanlah satuan turunan yang lebih kecil. “uF” atau microFarad adalah salah satunya. Prefiks “micro” (simbol μ atau u) berarti satu per satu juta (10^-6) dari satuan dasarnya. Jadi, 1 uF sama dengan 0.000001 Farad. Selain uF, ada juga satuan yang lebih kecil lagi:
* mF (milliFarad): 10^-3 Farad (jarang dipakai untuk Elco, lebih sering uF)
* nF (nanoFarad): 10^-9 Farad
* pF (picoFarad): 10^-12 Farad

Elco pada umumnya memiliki nilai kapasitansi dalam rentang uF, mulai dari 0.1 uF, 1 uF, 10 uF, 100 uF, 1000 uF, hingga ribuan bahkan puluhan ribu uF. Rentang nilai yang besar inilah yang menjadi salah satu keunggulan Elco dibandingkan jenis kapasitor lain seperti kapasitor keramik atau film yang biasanya hanya punya nilai dalam pF, nF, atau paling besar beberapa uF saja.

Kapasitansi dalam Konteks Elco¶

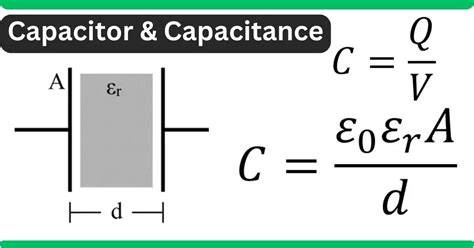

Membayangkan kapasitansi mungkin agak sulit. Bayangkan saja Elco itu seperti sebuah wadah atau tangki air. Nilai uF itu ibarat volume atau kapasitas tangki air tersebut. Semakin besar nilai uF, semakin besar “tangki” tersebut, dan semakin banyak “air” (muatan listrik) yang bisa ditampung di dalamnya.

Image just for illustration

Ketika Elco dihubungkan ke sumber tegangan (dialiri “air”), dia akan mengisi “tangki”-nya dengan muatan listrik. Proses ini disebut pengisian (charging). Ketika sumber tegangan dilepas, Elco bisa melepaskan muatan yang tersimpan (“mengosongkan tangki”). Proses ini disebut pengosongan (discharging). Kecepatan pengisian dan pengosongan ini dipengaruhi oleh nilai kapasitansi (uF) dan hambatan (resistor) dalam rangkaian.

Fisika Dibalik Kapasitansi Elco¶

Secara fisik, Elco terdiri dari dua pelat konduktif (biasanya foil aluminium) yang digulung atau ditumpuk, dipisahkan oleh material isolator tipis yang disebut dielektrikum. Pada Elco, dielektrikumnya adalah lapisan oksida yang sangat tipis yang terbentuk melalui proses kimia (elektrolisis) di permukaan salah satu pelat aluminium. Material elektrolit (biasanya berupa cairan atau gel) bertindak sebagai konduktor kedua (katoda cair) atau membantu membentuk dielektrikum.

Kapasitansi sebuah kapasitor dipengaruhi oleh beberapa faktor:
1. Luas Area Pelat (A): Semakin luas area pelat konduktif yang saling berhadapan, semakin besar kapasitansinya.
2. Jarak Antar Pelat (d): Semakin tipis atau semakin pendek jarak antara kedua pelat, semakin besar kapasitansinya.
3. Permitivitas Bahan Dielektrikum (ε): Setiap bahan dielektrikum punya kemampuan berbeda dalam “mendukung” medan listrik. Nilai ini disebut permitivitas. Semakin tinggi permitivitas bahan dielektrikum, semakin besar kapasitansinya.

Elco bisa memiliki nilai kapasitansi yang sangat besar (tinggi uF) dalam ukuran fisik yang relatif kecil karena:
* Menggunakan dielektrikum (lapisan oksida) yang sangat tipis. Ketebalannya bisa dalam orde nanometer.
* Area pelat yang diperbesar dengan menggulung foil aluminium, sehingga luas efektifnya jadi sangat besar.
* Menggunakan bahan dielektrikum dengan permitivitas tinggi (oksida aluminium memiliki permitivitas yang cukup tinggi).

Kombinasi ketebalan dielektrikum yang super tipis dan area pelat yang luas inilah yang memungkinkan Elco menyimpan muatan dalam jumlah besar (tinggi uF) meskipun ukurannya tidak terlalu besar jika dibandingkan dengan kapasitor jenis lain dengan nilai kapasitansi yang sama.

Kenapa Nilai uF Penting pada Elco?¶

Nilai uF pada Elco sangat krusial karena menentukan fungsinya dalam sebuah rangkaian. Berikut beberapa fungsi Elco dan bagaimana nilai uF memengaruhinya:

1. Perata Tegangan (Filtering/Smoothing)¶

Ini adalah fungsi Elco yang paling umum, terutama di rangkaian catu daya (power supply). Tegangan AC dari trafo atau adaptor perlu diubah menjadi tegangan DC yang stabil. Rangkaian penyearah (rectifier) mengubah AC menjadi DC berdenyut. Nah, Elco dipasang setelah penyearah untuk “meratakan” denyutan tersebut.

Image just for illustration

Bagaimana cara Elco melakukannya? Saat tegangan DC berdenyut naik, Elco akan mengisi muatan. Saat tegangan mulai turun, Elco akan melepaskan muatan yang disimpannya untuk “menutupi” penurunan tegangan tersebut. Ini membuat tegangan output menjadi lebih rata, mendekati DC murni.
* Nilai uF Besar: Elco dengan uF besar bisa menyimpan lebih banyak muatan dan melepaskannya untuk durasi yang lebih lama. Ini menghasilkan tegangan output yang lebih rata (denyutan atau ripple yang lebih kecil). Makanya di power supply, sering dipakai Elco dengan nilai ribuan uF.
* Nilai uF Kecil: Elco dengan uF kecil hanya bisa menyimpan sedikit muatan. Efek perataannya kurang optimal, masih banyak ripple pada tegangan output.

2. Penghubung/Pemisah (Coupling/Decoupling)¶

Elco bisa digunakan untuk menghubungkan sinyal AC antar tahapan rangkaian sambil memblokir tegangan DC. Ini disebut coupling. Misalnya, menghubungkan output audio dari satu penguat ke input penguat berikutnya. Elco memungkinkan sinyal audio (AC) lewat, tapi tegangan bias DC dari tahapan sebelumnya tidak ikut masuk.
* Nilai uF pada Coupling: Nilai uF yang dipilih bergantung pada frekuensi sinyal yang ingin dilewatkan. Untuk sinyal audio (frekuensi rendah), butuh uF yang lebih besar (misalnya 1 uF hingga puluhan uF) agar sinyal frekuensi rendah tidak terblokir.

Elco juga bisa digunakan sebagai decoupling kapasitor, biasanya diletakkan dekat IC atau komponen aktif lainnya. Fungsinya untuk menyediakan “cadangan” muatan yang sangat cepat saat komponen tersebut tiba-tiba menarik arus besar (misalnya saat beralih kondisi). Ini membantu menjaga stabilitas tegangan suplai lokal dan mencegah noise menyebar ke bagian lain rangkaian.
* Nilai uF pada Decoupling: Untuk decoupling, biasanya digunakan Elco dengan nilai uF yang sedang (misalnya 1 uF sampai 100 uF), sering dikombinasikan dengan kapasitor keramik bernilai kecil (nF atau pF) yang responsnya lebih cepat.

3. Pewaktu (Timing)¶

Bersama dengan resistor, Elco bisa membentuk rangkaian RC (Resistor-Capacitor). Rangkaian ini punya karakteristik pengisian dan pengosongan yang membutuhkan waktu tertentu, ditentukan oleh nilai R dan C (uF). Prinsip ini digunakan dalam berbagai rangkaian pewaktu (timer), osilator (pembangkit sinyal), atau filter frekuensi.
* Nilai uF pada Timing: Nilai uF sangat menentukan konstanta waktu (tau = R x C) dari rangkaian RC. Konstanta waktu ini menentukan seberapa cepat Elco mengisi atau mengosongkan muatan, yang pada gilirannya menentukan interval waktu atau frekuensi dalam rangkaian.

Jelas kan, nilai uF sangat menentukan “peran” Elco dalam sebuah sirkuit. Salah memilih nilai uF bisa menyebabkan rangkaian tidak bekerja optimal, atau bahkan tidak bekerja sama sekali.

Pentingnya Nilai Tegangan (Voltage Rating)¶

Selain nilai uF, pada badan Elco juga tertera nilai tegangan, biasanya dalam satuan Volt (V). Contoh: 100 uF / 16V. Nilai tegangan ini menunjukkan tegangan maksimum yang bisa ditahan oleh Elco secara aman. Jika Elco dialiri tegangan yang melebihi ratingnya, lapisan dielektrikumnya bisa rusak, Elco bisa bocor, atau bahkan meledak!

Nilai tegangan ini sama pentingnya dengan nilai uF. Saat memilih Elco, pastikan nilai tegangannya lebih besar dari tegangan kerja maksimum di titik Elco tersebut dipasang dalam rangkaian. Lebih aman memilih rating tegangan dua kali lipat dari tegangan kerja. Misalnya, jika tegangan di titik tersebut 9V, gunakan Elco dengan rating minimal 16V, lebih baik lagi 25V atau 35V.

Membaca Nilai pada Elco¶

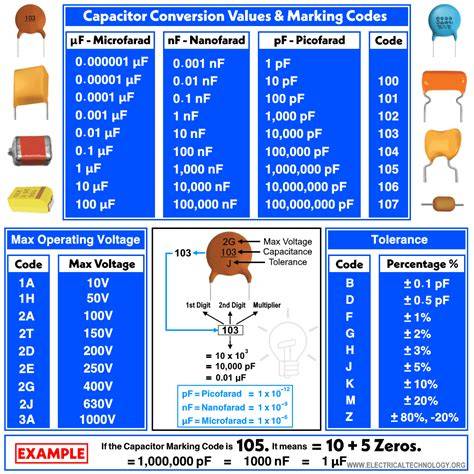

Membaca nilai pada Elco biasanya cukup mudah karena nilainya tercetak langsung di badan komponen. Contoh format tulisan yang sering ditemui:
* 100 uF 16V
* 470 μF 25V
* 2200 MFD 35V (MFD sama dengan uF)
* 1000 µF 50V

Angka pertama diikuti satuan (uF, μF, MFD) adalah nilai kapasitansi. Angka kedua diikuti satuan V adalah nilai tegangan kerja maksimum.

Image just for illustration

Perhatikan juga tanda polaritas pada Elco. Elco silindris biasanya punya tanda strip (garis) di satu sisi badan yang menandakan kaki negatif (-). Kaki yang tidak ada tanda strip adalah kaki positif (+). Kaki negatif biasanya juga lebih pendek dari kaki positif (pada komponen baru).

Tips Memilih Elco Berdasarkan Nilai uF¶

Memilih nilai uF Elco untuk aplikasi tertentu membutuhkan pemahaman tentang fungsi rangkaian. Namun, ada beberapa panduan umum:

• Untuk Power Supply Filtering: Gunakan Elco dengan nilai uF besar, mulai dari ratusan hingga ribuan uF, tergantung besarnya arus yang ditarik dan seberapa rata tegangan DC yang diinginkan. Semakin besar uF, semakin baik perataannya, tapi juga semakin besar ukurannya dan semakin lama waktu pengisian awalnya.
• Untuk Decoupling: Nilai yang umum digunakan adalah 1 uF hingga 100 uF, sering dipasang berdekatan dengan IC. Ini untuk menyediakan “cadangan” energi lokal yang cepat.
• Untuk Coupling Audio: Nilai yang umum adalah 1 uF hingga 47 uF. Nilai yang lebih besar (misalnya 10 uF atau 47 uF) biasanya untuk aplikasi yang perlu melewatkan frekuensi rendah dengan baik, seperti pada speaker woofer atau sub-woofer.
• Untuk Timing/Oscillator: Nilai uF akan sangat spesifik tergantung pada frekuensi atau interval waktu yang diinginkan, dihitung bersama nilai resistor yang digunakan. Nilainya bisa dari beberapa uF hingga puluhan uF, tergantung desainnya.

Selalu perhatikan juga nilai tegangan (V) dan pastikan ratingnya jauh di atas tegangan kerja rangkaian.

Ketika Nilai uF Elco Berubah: Tanda-tanda Elco Rusak¶

Elco, seperti komponen elektronik lainnya, bisa mengalami kerusakan seiring waktu. Salah satu tanda umum Elco rusak adalah perubahan atau penurunan nilai kapasitansinya (uF). Elco yang sudah tua atau rusak seringkali “kering”, artinya elektrolit di dalamnya mengering. Ini menyebabkan lapisan dielektrikum memburuk dan nilai uF-nya menurun drastis.

Elco yang nilai uF-nya menurun tidak bisa lagi berfungsi dengan baik. Misalnya, pada power supply, penurunan uF akan menyebabkan tegangan output jadi tidak rata, ripple meningkat. Pada rangkaian audio, bisa menyebabkan suara jadi “serak” atau muncul hum. Pada rangkaian timing, waktu operasinya bisa melenceng.

Tanda-tanda fisik Elco yang rusak dengan penurunan uF:

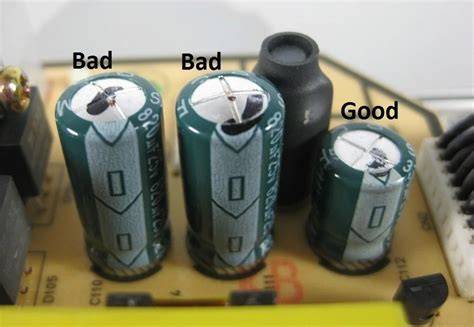

* Badan Menggelembung (Bulging): Ini tanda paling jelas. Bagian atas Elco terlihat cembung atau menggembung akibat tekanan gas di dalamnya karena elektrolit mengering atau rusak.
* Ada Cairan atau Bekas Bocor: Terlihat cairan atau residu di sekitar kaki Elco.
* Warna Badan Pudar atau Terbakar: Meskipun jarang, bisa terjadi jika Elco mengalami tegangan berlebih parah atau panas berlebih.

Image just for illustration

Jika kamu melihat salah satu tanda ini pada Elco di rangkaian, kemungkinan besar nilai uF-nya sudah melenceng jauh dari spesifikasi awal dan sebaiknya segera diganti.

Mengukur Nilai uF Elco¶

Untuk memastikan nilai uF Elco masih sesuai, kamu bisa mengukurnya menggunakan multimeter digital yang memiliki fungsi pengukuran kapasitansi. Tidak semua multimeter punya fitur ini, cari yang ada simbol kapasitor (biasanya seperti dua garis paralel atau simbol uF/nF/pF).

Cara mengukurnya cukup mudah:
1. Pastikan Elco sudah tidak terhubung ke rangkaian dan tidak menyimpan muatan (discharge dulu, bisa dengan menghubungkan kedua kakinya sebentar menggunakan resistor).
2. Posisikan multimeter pada fungsi pengukuran kapasitansi dan pilih rentang yang sesuai (misalnya rentang uF).
3. Hubungkan probe multimeter ke kaki Elco sesuai polaritasnya (probe merah ke positif, probe hitam ke negatif). Multimeter akan menampilkan nilai kapasitansinya.
4. Bandingkan nilai yang terbaca dengan nilai yang tertera di badan Elco. Jika nilainya jauh berbeda (misalnya kurang dari 50% dari nilai asli), Elco tersebut sudah dianggap rusak.

Mengukur Elco dalam rangkaian yang terhubung ke komponen lain biasanya tidak akurat, jadi sebaiknya lepaskan Elco dari rangkaian terlebih dahulu sebelum diukur.

Fakta Menarik Seputar Elco dan uF¶

• Elco Punya Umur: Ya, Elco punya umur pakai terbatas, biasanya antara ribuan hingga puluhan ribu jam kerja, tergantung suhu dan kualitas komponen. Suhu tinggi mempercepat pengeringan elektrolit dan memperpendek umur Elco, sehingga nilai uF-nya cepat turun.
• Polaritasnya Penting: Elco adalah komponen berpolaritas. Memasang terbalik bisa merusak Elco (panas, bocor, meledak) karena lapisan dielektrikumnya hanya terbentuk di satu arah.
• Ada Elco Non-Polar (Bipolar): Meskipun jarang, ada juga Elco non-polar yang bisa dipasang bolak-balik. Elco jenis ini biasanya digunakan di rangkaian audio yang dilewati sinyal AC murni tanpa bias DC.
• Kapasitansi vs Ukuran Fisik: Untuk nilai uF dan tegangan yang sama, ukuran fisik Elco bisa berbeda antar produsen atau seri. Elco yang lebih kecil biasanya menggunakan teknologi dielektrikum yang lebih canggih atau memiliki toleransi yang berbeda.
• Toleransi Nilai uF: Seperti resistor, Elco juga punya toleransi, biasanya ±10% hingga ±20% dari nilai nominalnya. Artinya, Elco 100 uF bisa saja nilai aslinya berkisar antara 80 uF hingga 120 uF (untuk toleransi ±20%).

Kesimpulan¶

Nilai “uF” pada Elco adalah satuan yang menunjukkan kapasitansi atau kemampuan Elco dalam menyimpan muatan listrik. Nilai ini sangat penting karena menentukan fungsi Elco dalam rangkaian, seperti perata tegangan, penghubung/pemisah sinyal, atau pewaktu. Memahami arti uF dan memilih nilai yang tepat, serta memperhatikan nilai tegangan maksimumnya, adalah kunci keberhasilan dalam merancang atau memperbaiki rangkaian elektronik. Elco dengan uF besar seringkali digunakan untuk fungsi perataan tegangan atau penyimpanan energi yang besar, sementara nilai uF yang lebih kecil punya fungsi spesifik lainnya.

Semoga penjelasan ini membantu kamu lebih memahami apa itu uF pada Elco! Punya pengalaman menarik soal Elco atau pertanyaan lebih lanjut? Jangan ragu untuk berbagi di kolom komentar di bawah!
