Apa yang Dimaksud PCB? Panduan Lengkap untuk Pemula di Dunia Elektronika!

Table of Contents

Apa Itu PCB? Pengertian Dasar¶

PCB adalah singkatan dari Printed Circuit Board. Secara sederhana, PCB bisa diibaratkan sebagai “tulang punggung” atau “papan sirkuit tercetak” tempat komponen-komponen elektronik seperti resistor, kapasitor, chip IC (Integrated Circuit), dan lainnya dipasang dan saling terhubung. Bayangkan saja, kalau sirkuit elektronik itu seperti kota, maka PCB adalah jalan-jalan dan bangunan dasarnya yang menghubungkan semua elemen di dalamnya.

Sebelum ada PCB, sirkuit elektronik dibuat dengan menghubungkan komponen-komponen menggunakan kabel secara manual, yang dikenal sebagai point-to-point construction. Metode ini sangat rumit, memakan tempat, mudah terjadi kesalahan wiring, dan sulit diperbaiki atau diproduksi massal. Kehadiran PCB merevolusi cara perangkat elektronik dibuat, menjadikannya lebih ringkas, rapi, andal, dan memungkinkan produksi dalam skala besar.

Fungsi Utama PCB dalam Dunia Elektronik¶

Fungsi utama dari PCB adalah menyediakan platform fisik untuk memasang komponen elektronik dan menciptakan jalur konduktif (biasanya dari tembaga) untuk menghubungkan komponen-komponen tersebut sesuai dengan desain sirkuit yang diinginkan. PCB tidak hanya menghubungkan, tapi juga sering kali menyediakan dukungan struktural untuk seluruh rakitan sirkuit. Dengan adanya jalur tembaga yang presisi, sinyal listrik dan daya dapat mengalir dari satu komponen ke komponen lainnya dengan efisien dan minim interferensi dibandingkan dengan kabel manual.

Ini memungkinkan sirkuit yang sangat kompleks untuk dibuat dalam ruang yang relatif kecil. Selain itu, PCB juga membantu dalam penyebaran panas yang dihasilkan oleh komponen, meskipun untuk aplikasi dengan panas tinggi seringkali dibutuhkan solusi pendinginan tambahan seperti heatsink yang dipasang di atas komponen atau penggunaan jenis PCB khusus. Intinya, PCB adalah fondasi yang membuat perangkat elektronik modern bisa berfungsi dengan baik dan reliable.

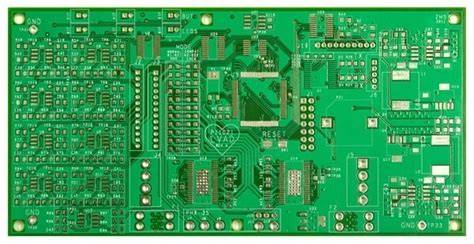

Image just for illustration

Anatomi PCB: Mengenal Bagian-bagian Pentingnya¶

Sebuah PCB, meskipun terlihat seperti papan datar dengan garis-garis hijau dan komponen di atasnya, sebenarnya terdiri dari beberapa lapisan dan elemen penting. Memahami bagian-bagian ini membantu kita mengerti bagaimana PCB bekerja.

Material Dasar (Substrate)¶

Ini adalah lapisan non-konduktif yang membentuk inti dari PCB. Material yang paling umum digunakan adalah FR-4, yang merupakan material komposit dari fiberglass yang diperkuat dengan resin epoksi. FR-4 populer karena kekuatannya, sifat isolasinya yang baik, serta harganya yang relatif terjangkau. Ada juga material lain seperti Paper Phenolic (FR-1, FR-2) yang lebih murah tapi kurang tahan panas dan kuat, atau material khusus seperti Teflon atau keramik untuk aplikasi frekuensi tinggi.

Lapisan Tembaga (Copper Layer) & Jalur Konduktif (Traces)¶

Lapisan tembaga adalah bagian konduktif dari PCB. Awalnya, seluruh permukaan atau sebagian besar permukaan substrate dilapisi tembaga. Melalui proses etsa (etching), sebagian tembaga dihilangkan, hanya menyisakan pola-pola yang disebut jalur konduktif atau traces. Jalur inilah yang berfungsi seperti “kabel” yang menghubungkan pin-pin komponen satu sama lain sesuai dengan desain sirkuit. Ketebalan lapisan tembaga ini bervariasi tergantung pada kebutuhan arus listrik yang akan dialirkan; semakin besar arus, semakin tebal tembaganya.

Solder Mask (Lapisan Pelindung)¶

Ini adalah lapisan isolasi tipis yang melapisi sebagian besar permukaan PCB, biasanya berwarna hijau (meskipun bisa juga merah, biru, hitam, kuning, dan warna lainnya). Fungsi utamanya adalah untuk mencegah solder menempel pada area tembaga yang tidak seharusnya (jalur konduktif atau area non-pad) selama proses penyolderan komponen. Ini membantu mencegah korsleting antar jalur tembaga yang berdekatan. Solder mask memiliki “jendela” atau bukaan di atas area yang akan disolder (pad), seperti pin-pin komponen.

Silkscreen (Lapisan Tanda/Label)¶

Lapisan silkscreen adalah lapisan tinta (biasanya putih atau hitam) yang dicetak di atas solder mask. Lapisan ini berisi label informatif seperti nomor komponen (misalnya R1, C5, U2), nilai komponen, logo, titik orientasi komponen (seperti pin 1 pada IC), garis batas komponen, dan informasi lain yang membantu dalam perakitan, pengujian, dan identifikasi komponen. Lapisan silkscreen ini sangat membantu saat proses perakitan manual maupun otomatis.

Via (Lubang Koneksi Antar Lapisan)¶

Pada PCB double-layer atau multi-layer, vias adalah lubang kecil yang dilapisi tembaga di dindingnya. Lubang ini berfungsi sebagai jembatan yang memungkinkan sinyal atau daya berpindah dari satu lapisan tembaga ke lapisan tembaga lainnya dalam PCB. Ada berbagai jenis via, seperti through-hole via (menembus semua lapisan), blind via (dari lapisan luar ke lapisan dalam, tapi tidak tembus ke sisi sebaliknya), dan buried via (menghubungkan dua lapisan dalam). Vias memungkinkan desainer untuk menciptakan sirkuit yang lebih padat dengan memanfaatkan ruang dalam layer PCB.

Jenis-Jenis PCB yang Perlu Kamu Tahu¶

Tidak semua PCB itu sama. Mereka datang dalam berbagai bentuk, ukuran, dan jumlah lapisan, tergantung pada kompleksitas sirkuit dan aplikasi yang dibutuhkan.

Single-Layer PCB (Satu Lapisan)¶

Ini adalah jenis PCB yang paling sederhana dan paling murah. Mereka hanya memiliki satu lapisan material dasar (substrate) dan satu lapisan tembaga di salah satu sisinya. Komponen dipasang di sisi lain, dan pin-pinnya menembus substrate untuk disolder pada jalur tembaga di sisi tembaga. Cocok untuk sirkuit elektronik yang tidak terlalu kompleks, seperti pada beberapa remote control, power supply sederhana, atau mainan anak-anak.

Double-Layer PCB (Dua Lapisan)¶

Jenis ini memiliki lapisan tembaga di kedua sisi substrate. Ini memungkinkan sirkuit yang lebih kompleks karena desainer dapat menggunakan kedua sisi papan untuk menempatkan jalur konduktif dan komponen. Koneksi antar kedua lapisan dibuat menggunakan vias. Sangat umum ditemukan di berbagai perangkat elektronik, mulai dari peralatan rumah tangga hingga perangkat elektronik konsumen.

Multi-Layer PCB (Banyak Lapisan)¶

Untuk sirkuit yang sangat kompleks dan padat, seperti pada motherboard komputer, smartphone, atau server, digunakan PCB multi-layer. PCB jenis ini terdiri dari beberapa lapisan substrate dan lapisan tembaga yang dilapisi secara bergantian (seperti sandwich), di mana lapisan tembaga bisa berada di permukaan luar maupun di antara lapisan substrate di dalam. Koneksi antar lapisan dibuat menggunakan vias yang kompleks. Jumlah lapisan bisa bervariasi dari 4 hingga puluhan lapisan, memungkinkan densitas komponen dan kerumitan sirkuit yang sangat tinggi.

Flexible PCB (Fleksibel)¶

Seperti namanya, PCB ini dibuat di atas material substrate yang fleksibel, seperti polimida. Ini memungkinkan PCB untuk dibengkokkan, dilipat, atau dibentuk sesuai kebutuhan, yang sangat berguna di tempat-tempat dengan ruang terbatas atau di mana papan sirkuit perlu menyesuaikan bentuk tertentu. Contohnya bisa ditemukan di kamera digital (kabel pita fleksibel), printer, keyboard, atau beberapa perangkat wearable.

Rigid-Flex PCB (Kombinasi Kaku & Fleksibel)¶

Jenis ini menggabungkan elemen dari PCB kaku dan fleksibel. Bagian-bagian tertentu dari papan bersifat kaku (seperti PCB standar) tempat komponen utama dipasang, sementara bagian lainnya fleksibel untuk menghubungkan bagian-bagian kaku tersebut atau untuk mencapai area lain yang sulit dijangkau. Ini menawarkan keuntungan ruang dan fleksibilitas tanpa mengorbankan kepadatan komponen di area-area vital. Umum di industri otomotif, medis, dan militer.

Metal-Core PCB (Inti Logam)¶

Pada PCB jenis ini, material dasarnya adalah logam (biasanya aluminium) atau dilapisi dengan lapisan inti logam. Logam memiliki konduktivitas termal yang jauh lebih baik daripada FR-4, sehingga PCB jenis ini sangat efektif dalam membuang panas yang dihasilkan oleh komponen berdaya tinggi. Sangat cocok untuk aplikasi LED berdaya tinggi, power supply, dan aplikasi lain yang menghasilkan banyak panas.

Bahan Pembuat PCB: Lebih dari Sekadar Papan Hijau¶

Pemilihan bahan untuk PCB sangat krusial karena memengaruhi performa, ketahanan, biaya, dan aplikasi akhir dari papan tersebut. Berikut adalah beberapa material substrate yang umum digunakan:

FR-4 (Fiber Reinforced Epoxy Laminate)¶

Ini adalah material standar industri untuk sebagian besar PCB. Terbuat dari anyaman serat kaca (fiberglass) yang direkatkan dengan resin epoksi di bawah tekanan dan panas. Material ini menawarkan keseimbangan yang baik antara kekuatan mekanis, isolasi listrik, ketahanan terhadap panas (pada suhu operasional standar), dan biaya produksi. Warnanya yang khas hijau berasal dari solder mask yang paling umum digunakan.

Paper Phenolic (FR-1, FR-2)¶

Material ini terbuat dari kertas yang diresapi resin fenolik. Lebih murah daripada FR-4, tetapi kurang kuat secara mekanis dan memiliki sifat dielektrik (isolasi listrik) yang kurang baik, serta tidak tahan panas setinggi FR-4. Biasanya digunakan untuk produk elektronik konsumen berbiaya rendah yang tidak memerlukan performa tinggi atau ketahanan ekstrem.

Material Khusus¶

Untuk aplikasi berkinerja tinggi, suhu ekstrem, atau frekuensi sangat tinggi, digunakan material khusus seperti:
* PTFE (Polytetrafluoroethylene), sering dikenal sebagai Teflon: Memiliki sifat dielektrik yang sangat baik dan kerugian sinyal yang rendah pada frekuensi tinggi, ideal untuk aplikasi RF (Radio Frequency) dan microwave. Namun, harganya mahal.
* Polyimide: Material fleksibel yang digunakan untuk Flexible PCB. Tahan panas dan memiliki kekuatan mekanis yang baik meskipun tipis.
* Ceramic: Digunakan untuk aplikasi suhu sangat tinggi atau daya tinggi di mana stabilitas termal sangat penting.

Pemilihan material tidak hanya didasarkan pada fungsi, tetapi juga pada faktor lingkungan, biaya, dan kemudahan proses manufaktur.

Proses Pembuatan PCB (Versi Sederhana)¶

Pembuatan PCB adalah proses yang cukup kompleks, melibatkan beberapa langkah mulai dari desain digital hingga papan fisik yang siap dirakit. Berikut adalah gambaran sederhananya:

1. Desain Sirkuit & Layout PCB¶

Semuanya dimulai dari ide sirkuit. Insinyur elektronik merancang sirkuit dan kemudian membuat layout PCB menggunakan perangkat lunak CAD (Computer-Aided Design) khusus (misalnya Altium Designer, KiCad, Eagle, dsb). Dalam proses ini, mereka menentukan posisi komponen, menggambar jalur tembaga (traces) untuk menghubungkan pin-pin komponen, menambahkan vias (jika multi-layer), dan merancang bentuk fisik papan. Output dari tahap ini adalah file digital yang berisi semua informasi layout yang dibutuhkan.

2. Pencetakan Pola & Transfer ke Material¶

File desain dari CAD diubah menjadi format yang bisa digunakan oleh mesin produksi. Untuk PCB single-layer atau double-layer sederhana, pola jalur tembaga bisa dicetak menggunakan printer khusus pada film transparan atau langsung pada papan yang dilapisi material fotosensitif. Untuk metode yang lebih modern dan presisi, digunakan mesin Direct Imaging atau laser untuk memetakan pola langsung ke permukaan papan berlapis tembaga.

3. Etsa (Etching)¶

Papan yang sudah memiliki pola tembaga yang diinginkan (area yang akan menjadi jalur terlindungi) kemudian dimasukkan ke dalam larutan kimia (seperti Ferri Chloride atau Ammonium Persulphate). Larutan ini mengikis atau melarutkan tembaga yang tidak terlindungi oleh lapisan pelindung (yang sesuai dengan area yang harus kosong). Hasilnya adalah hanya jalur tembaga sesuai desain yang tersisa di atas substrate.

4. Pengeboran Lubang (Drilling)¶

Setelah jalur tembaga terbentuk, lubang-lubang dibor di papan. Lubang ini ada yang berfungsi sebagai pads tempat pin komponen through-hole akan disolder, dan ada juga yang berfungsi sebagai vias untuk koneksi antar lapisan. Proses pengeboran biasanya dilakukan dengan mesin bor otomatis berbasis CNC (Computer Numerical Control) yang sangat presisi.

5. Pelapisan (Plating) & Pelapisan Tembaga Kimia (Electroless Copper)¶

Setelah dibor, dinding lubang (vias dan pads) perlu menjadi konduktif agar bisa dihubungkan antar lapisan atau untuk penyolderan. Proses Electroless Copper melapisi dinding lubang dengan lapisan tembaga tipis secara kimia. Kemudian, Electroplating (pelapisan listrik) digunakan untuk menebalkan lapisan tembaga pada jalur dan di dinding lubang hingga ketebalan yang diinginkan.

6. Aplikasi Solder Mask & Silkscreen¶

Solder mask diaplikasikan ke permukaan PCB, menutupi area yang tidak boleh disolder (sebagian besar jalur tembaga), hanya menyisakan pads yang akan disolder terbuka. Solder mask ini kemudian dikeringkan atau diawetkan (biasanya dengan sinar UV). Setelah solder mask kering, lapisan silkscreen dicetak di atasnya untuk menambahkan label dan marka komponen.

7. Pengujian Akhir¶

Sebelum dikirim, PCB biasanya menjalani serangkaian pengujian, seperti Electrical Test (E-Test) menggunakan flying probe atau fixture untuk memastikan semua koneksi jalur konduktif sudah benar dan tidak ada sirkuit terbuka atau korsleting. Papan juga diperiksa secara visual.

mermaid graph TD A[Desain PCB (CAD)] --> B{Transfer Pola}; B --> C[Etsa (Etching)]; C --> D[Pengeboran Lubang]; D --> E[Pelapisan (Plating)]; E --> F[Aplikasi Solder Mask]; F --> G[Aplikasi Silkscreen]; G --> H[Pengujian Akhir]; H --> I[PCB Siap Rakit];
Diagram: Langkah Sederhana Proses Pembuatan PCB

Mengapa PCB Begitu Penting? Tanpa PCB, Elektronik Jadi Ribet!¶

Pentingnya PCB dalam dunia elektronik modern tidak bisa diremehkan. Tanpa PCB, perangkat elektronik yang kita gunakan sehari-hari mungkin tidak akan bisa sekecil, seandal, dan semurah sekarang.

PCB memungkinkan sirkuit yang sangat kompleks untuk dirancang dan diproduksi dalam ruang yang sangat terbatas. Bayangkan jika motherboard komputer masih harus dirakit menggunakan kabel point-to-point; ukurannya akan sangat besar, rentan terhadap gangguan, dan hampir mustahil diproduksi massal secara konsisten.

Selain itu, PCB memastikan koneksi antar komponen sangat andal. Jalur tembaga yang presisi dan dibuat melalui proses manufaktur terkontrol jauh lebih konsisten daripada sambungan kabel manual. Ini mengurangi kemungkinan kesalahan perakitan, meningkatkan daya tahan perangkat, dan mempermudah troubleshooting. PCB juga memfasilitasi perakitan komponen secara otomatis menggunakan mesin SMT (Surface Mount Technology) yang sangat cepat dan akurat, memungkinkan produksi massal dengan biaya yang efisien.

Intinya, PCB adalah teknologi fundamental yang memungkinkan miniaturisasi, peningkatan performa, keandalan, dan produksi massal perangkat elektronik modern. Mereka adalah kanvas tempat semua keajaiban elektronik terjadi.

PCB Ada di Mana Saja? Aplikasi Sehari-hari¶

Begitu mendasarnya peran PCB, kamu akan menemukannya hampir di setiap perangkat elektronik di sekelilingmu. Berikut beberapa contoh aplikasinya:

• Komputer & Laptop: Motherboard, kartu grafis, kartu suara, hard drive, dan komponen internal lainnya semuanya menggunakan PCB multi-layer yang kompleks.
• Smartphone & Gadget: Ukurannya yang kecil memungkinkan perangkat ini menjadi sangat portabel. Menggunakan PCB multi-layer dengan densitas sangat tinggi, bahkan seringkali menggunakan material khusus atau teknik HDI (High-Density Interconnect).
• Peralatan Rumah Tangga: Televisi, kulkas, mesin cuci, microwave, AC, dan perangkat elektronik rumah tangga lainnya memiliki kontroler elektronik yang menggunakan PCB.
• Otomotif: Mobil modern penuh dengan elektronik, mulai dari sistem manajemen mesin, infotainment, sistem keselamatan (ABS, airbag), hingga lampu LED. Semua ini mengandalkan berbagai jenis PCB, termasuk metal-core untuk lampu LED berdaya tinggi dan rigid-flex di ruang sempit.
• Alat Medis: Peralatan diagnostik (MRI, CT scan), alat pemantau pasien, pompa infus, hingga alat bantu dengar menggunakan PCB yang sangat andal dan seringkali berukuran kecil atau fleksibel.
• Industri: Sistem kontrol otomatis, robotika, peralatan komunikasi, dan instrumentasi industri semuanya mengandalkan PCB yang kokoh dan andal.
• Mainan Elektronik: Dari mainan sederhana dengan suara dan lampu hingga drone dan konsol game, semuanya mengandung PCB.

Daftar ini bisa diperpanjang terus, karena hampir semua perangkat yang membutuhkan sirkuit elektronik pasti menggunakan PCB.

Image just for illustration

Fakta Menarik Seputar PCB¶

Ada beberapa hal menarik tentang PCB yang mungkin belum banyak diketahui:

• Siapa Penemunya? Konsep PCB pertama kali dipatenkan oleh insinyur Inggris Charles Ducas pada tahun 1925. Namun, penggunaan praktis yang menyerupai PCB modern baru muncul belakangan, terutama dipopulerkan oleh insinyur Austria Paul Eisler di Inggris selama Perang Dunia II untuk aplikasi radio militer.
• Mengapa Mayoritas Berwarna Hijau? Warna hijau pada solder mask menjadi sangat umum karena alasan historis dan praktis. Resin epoksi yang digunakan untuk solder mask awalnya berwarna hijau. Selain itu, warna hijau dianggap lebih mudah dilihat mata saat inspeksi visual, membantu mendeteksi cacat. Warna ini juga menawarkan kontras yang baik dengan silkscreen putih dan pads tembaga, serta dianggap memiliki sifat anti-silau yang baik untuk pekerja pabrik. Meskipun sekarang tersedia dalam berbagai warna (merah, biru, hitam, kuning, putih), hijau tetap menjadi yang paling populer dan seringkali yang paling ekonomis.
• Ukuran yang Bervariasi: PCB datang dalam ukuran yang sangat luas, dari yang sangat kecil hanya beberapa milimeter persegi untuk perangkat wearable atau implan medis, hingga papan besar berukuran puluhan sentimeter persegi untuk server atau peralatan industri.
• Bukan Hanya untuk Elektronik Fungsi: Seniman dan desainer juga terkadang menggunakan PCB (atau elemennya) sebagai media seni atau desain karena pola jalur tembaganya yang rumit dan estetik.

Merawat dan Menangani PCB¶

Meskipun PCB terlihat kokoh, penanganan yang tidak tepat dapat merusaknya. Berikut beberapa tips umum:

• Hindari Kelembaban: Kelembaban bisa menyebabkan korosi pada jalur tembaga atau komponen. Simpan PCB atau perangkat elektronik di tempat kering.
• Jangan Membengkokkan Secara Paksa: Meskipun ada PCB fleksibel, PCB kaku bisa patah atau jalur tembaganya retak jika dibengkokkan terlalu kuat.
• Hati-hati saat Membersihkan: Jika perlu membersihkan PCB (misalnya dari debu atau sisa flux solder), gunakan sikat lembut dan cairan pembersih elektronik khusus (misalnya isopropil alkohol murni) yang tidak meninggalkan residu atau merusak material. Pastikan PCB benar-benar kering sebelum dioperasikan kembali.
• Perhatikan ESD (Electrostatic Discharge): Listrik statis bisa merusak komponen sensitif pada PCB. Saat menangani PCB atau komponen, sebaiknya gunakan gelang anti-statis dan bekerja di area yang terlindungi dari ESD.

Masa Depan PCB¶

Industri PCB terus berkembang mengikuti laju inovasi elektronik. Beberapa tren masa depan PCB meliputi:

• Miniaturisasi dan Densitas Tinggi: Perangkat yang semakin kecil membutuhkan PCB yang lebih padat dengan jalur yang lebih halus dan vias yang lebih kecil (mikro via), menggunakan teknik HDI.
• Material Baru: Penelitian terus dilakukan untuk menemukan material substrate yang lebih baik untuk aplikasi frekuensi tinggi, manajemen panas yang lebih baik, atau yang lebih ramah lingkungan.
• Fleksibilitas dan Bentuk 3D: PCB fleksibel dan rigid-flex akan semakin umum, memungkinkan perangkat elektronik untuk memiliki bentuk yang tidak konvensional atau menyesuaikan dengan ruang yang tersedia.
• Integrasi Lebih Lanjut: Tren untuk mengintegrasikan lebih banyak fungsionalitas (misalnya sensor, antena) langsung ke dalam struktur PCB.

Sebagai tulang punggung perangkat elektronik, evolusi PCB akan terus memainkan peran kunci dalam memungkinkan inovasi teknologi di berbagai bidang.

Nah, sekarang kamu punya gambaran yang cukup lengkap tentang apa itu PCB, bagian-bagiannya, jenisnya, bagaimana dibuat, kenapa penting, dan ada di mana saja. Ini adalah komponen yang mungkin sering tersembunyi di dalam casing perangkatmu, tapi punya peran yang sangat vital!

Ada pertanyaan atau pengalaman menarik seputar PCB yang ingin kamu bagi? Yuk, diskusi di kolom komentar di bawah!
