Velocity Factor atau Faktor Kecepatan (VF) mungkin terdengar sedikit teknis, tapi sebenarnya konsep ini cukup sederhana dan sangat penting terutama dalam dunia elektronika dan telekomunikasi. Bayangkan kamu sedang mengirim pesan melalui kabel. Pesan itu, dalam bentuk sinyal listrik atau gelombang elektromagnetik, tidak bisa melaju secepat cahaya di ruang hampa. Nah, Velocity Factor inilah yang menggambarkan seberapa lambat sinyal tersebut bergerak di dalam kabel dibandingkan dengan kecepatan cahaya. Jadi, sederhananya, VF adalah perbandingan kecepatan sinyal dalam kabel terhadap kecepatan cahaya dalam ruang hampa.

Definisi Velocity Factor Secara Mendalam¶

Secara lebih teknis, Velocity Factor adalah rasio antara kecepatan rambat sinyal elektromagnetik dalam suatu medium (seperti kabel) terhadap kecepatan cahaya dalam ruang hampa. Kecepatan cahaya dalam ruang hampa adalah konstanta fisika yang nilainya sekitar 3 x 10⁸ meter per detik, atau sering disingkat menjadi c. Velocity Factor sendiri adalah nilai tanpa satuan (dimensionless) dan biasanya dinyatakan dalam bentuk desimal atau persentase. Nilai VF selalu lebih kecil dari 1, karena sinyal pasti melambat ketika melewati medium selain ruang hampa.

Image just for illustration

Rumus untuk menghitung Velocity Factor cukup sederhana:

VF = Kecepatan Sinyal dalam Medium / Kecepatan Cahaya dalam Vakum

Atau bisa juga dihubungkan dengan permitivitas relatif (ε_r) atau konstanta dielektrik material isolasi kabel:

VF = 1 / √ε_r

Konstanta dielektrik ini menunjukkan seberapa besar kemampuan material isolasi untuk menyimpan energi listrik. Semakin tinggi konstanta dielektrik, semakin lambat kecepatan sinyal, dan semakin rendah Velocity Factor-nya. Jadi, material isolasi kabel sangat berpengaruh terhadap seberapa cepat sinyal bisa bergerak.

Mengapa Velocity Factor Begitu Penting?¶

Mungkin kamu bertanya, “Kenapa sih kita perlu tahu Velocity Factor ini?” Jawabannya, VF sangat krusial dalam banyak aplikasi, terutama yang berhubungan dengan frekuensi radio (RF), telekomunikasi, dan bahkan beberapa aplikasi digital berkecepatan tinggi. Salah satu alasan utamanya adalah karena VF mempengaruhi panjang gelombang sinyal dalam kabel.

Panjang gelombang (λ) dalam medium dihitung dengan rumus:

λ = c / f * VF

dimana:
* λ = panjang gelombang
* c = kecepatan cahaya dalam vakum
* f = frekuensi sinyal
* VF = Velocity Factor

Karena VF selalu lebih kecil dari 1, panjang gelombang sinyal dalam kabel akan lebih pendek dibandingkan panjang gelombang di ruang hampa pada frekuensi yang sama. Ini penting banget terutama dalam desain antena dan rangkaian RF lainnya. Misalnya, antena dipole setengah gelombang dirancang agar panjang fisiknya setengah dari panjang gelombang sinyal yang dipancarkan atau diterima. Jika kita tidak memperhitungkan VF kabel penghubung antena, panjang antena yang kita buat bisa jadi tidak sesuai dan performanya tidak optimal.

Image just for illustration

Selain itu, Velocity Factor juga mempengaruhi waktu tunda sinyal (signal delay) dalam kabel. Semakin rendah VF, semakin lambat sinyal bergerak, dan semakin besar waktu tunda per satuan panjang kabel. Dalam aplikasi komunikasi data berkecepatan tinggi atau sistem radar, waktu tunda ini bisa menjadi faktor penting yang perlu diperhitungkan. Perbedaan waktu tunda yang kecil saja bisa menyebabkan kesalahan data atau masalah sinkronisasi.

Lebih lanjut, VF juga berperan dalam pencocokan impedansi (impedance matching). Impedansi kabel dan komponen RF lainnya harus cocok agar transfer daya maksimal dan refleksi sinyal minimal. Perhitungan impedansi karakteristik kabel (characteristic impedance) juga melibatkan Velocity Factor, meskipun tidak secara langsung seperti pada perhitungan panjang gelombang. Intinya, pemahaman tentang VF membantu kita merancang sistem RF yang efisien dan berfungsi dengan baik.

Faktor-faktor yang Mempengaruhi Nilai Velocity Factor¶

Nilai Velocity Factor tidaklah konstan untuk semua jenis kabel. Ada beberapa faktor yang mempengaruhinya, dan yang paling utama adalah material dielektrik yang digunakan sebagai isolasi kabel. Material dielektrik yang berbeda memiliki konstanta dielektrik yang berbeda pula, dan ini langsung mempengaruhi VF seperti yang sudah dijelaskan sebelumnya.

Jenis material dielektrik yang umum digunakan dalam kabel koaksial misalnya adalah polyethylene (PE), foam polyethylene, dan polytetrafluoroethylene (PTFE atau Teflon). PE memiliki konstanta dielektrik yang relatif tinggi, sehingga VF-nya cenderung lebih rendah. Foam polyethylene, karena mengandung udara, memiliki konstanta dielektrik yang lebih rendah dari PE padat, sehingga VF-nya lebih tinggi. PTFE (Teflon) memiliki konstanta dielektrik yang paling rendah di antara ketiganya, sehingga kabel dengan isolasi Teflon biasanya memiliki VF yang paling tinggi.

Image just for illustration

Selain material dielektrik, konstruksi kabel juga berpengaruh. Kabel dengan dielektrik padat (solid dielectric) umumnya memiliki VF yang lebih rendah dibandingkan kabel dengan dielektrik berbusa (foam dielectric). Ini karena dielektrik berbusa mengandung lebih banyak udara, yang konstanta dielektriknya sangat rendah (mendekati 1). Udara ini mengurangi konstanta dielektrik efektif keseluruhan, sehingga meningkatkan VF.

Faktor lain yang sedikit berpengaruh, tapi tetap perlu diperhatikan dalam aplikasi yang sangat presisi, adalah frekuensi dan suhu. Konstanta dielektrik material sedikit berubah terhadap frekuensi dan suhu, meskipun perubahannya biasanya tidak signifikan dalam rentang frekuensi dan suhu operasi normal. Namun, dalam aplikasi frekuensi sangat tinggi atau pada kondisi suhu ekstrem, perubahan ini bisa jadi perlu dipertimbangkan.

Bagaimana Cara Mengetahui Nilai Velocity Factor?¶

Untungnya, kita tidak perlu repot-repot mengukur Velocity Factor sendiri untuk setiap kabel yang kita gunakan. Datasheet atau spesifikasi teknis kabel biasanya sudah mencantumkan nilai VF ini. Produsen kabel biasanya mengukur dan menyediakan informasi ini untuk memudahkan pengguna dalam perancangan sistem. Nilai VF biasanya dinyatakan dalam bentuk desimal (misalnya 0.66, 0.85) atau persentase (misalnya 66%, 85%).

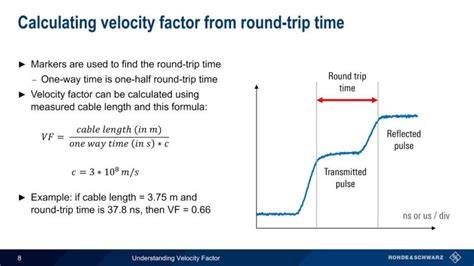

Jika datasheet tidak tersedia atau kita ingin memverifikasi nilai VF, kita bisa menggunakan alat ukur yang disebut Time Domain Reflectometer (TDR). TDR bekerja dengan mengirimkan pulsa sinyal ke dalam kabel dan menganalisa pantulan sinyal tersebut. Dengan mengukur waktu tunda pantulan dan mengetahui panjang kabel, TDR dapat menghitung Velocity Factor kabel tersebut. Alat ini cukup canggih dan biasanya digunakan oleh profesional di bidang telekomunikasi dan pengujian kabel.

Image just for illustration

Secara teoritis, jika kita mengetahui konstanta dielektrik material isolasi kabel, kita juga bisa menghitung VF menggunakan rumus VF = 1 / √ε_r. Namun, informasi konstanta dielektrik material isolasi kabel mungkin tidak selalu tersedia secara detail, terutama untuk jenis kabel yang umum. Oleh karena itu, cara paling praktis adalah dengan melihat datasheet kabel atau menggunakan TDR jika diperlukan pengukuran yang akurat.

Velocity Factor pada Berbagai Jenis Kabel yang Umum Digunakan¶

Nilai Velocity Factor bervariasi tergantung jenis kabel dan material isolasinya. Berikut adalah beberapa contoh nilai VF untuk jenis kabel yang umum digunakan:

• Kabel Koaksial RG-58: Kabel ini umum digunakan untuk aplikasi frekuensi rendah hingga menengah. Biasanya menggunakan isolasi polyethylene padat, dengan VF sekitar 0.66 atau 66%.
• Kabel Koaksial RG-6: Kabel ini sering digunakan untuk TV kabel dan satelit. Tersedia dalam berbagai jenis isolasi, termasuk polyethylene padat dan foam polyethylene. VF untuk RG-6 dengan isolasi foam polyethylene bisa mencapai 0.85 atau 85%, sementara yang isolasi padat sekitar 0.66.
• Kabel Koaksial RG-8: Kabel ini lebih besar dan memiliki redaman yang lebih rendah dibandingkan RG-58 dan RG-6, cocok untuk aplikasi daya tinggi atau jarak jauh. VF-nya mirip dengan RG-6, tergantung jenis isolasinya.
• Kabel Koaksial LMR-400: Kabel ini merupakan kabel koaksial low-loss yang populer untuk aplikasi frekuensi tinggi. Menggunakan foam polyethylene atau sejenisnya sebagai isolasi, dengan VF sekitar 0.85 atau lebih tinggi.
• Kabel Twin-lead (Kabel Pita): Kabel ini terdiri dari dua konduktor paralel yang dipisahkan oleh isolasi. Sering digunakan untuk antena radio amatir. VF kabel twin-lead bisa bervariasi tergantung konstruksi dan material isolasinya, biasanya antara 0.70 hingga 0.95.

Image just for illustration

Tabel Perbandingan Velocity Factor Beberapa Jenis Kabel Koaksial:

Jenis Kabel Koaksial	Material Isolasi	Velocity Factor (VF)
RG-58	Polyethylene Padat	~0.66
RG-6 (PE Padat)	Polyethylene Padat	~0.66
RG-6 (Foam PE)	Foam Polyethylene	~0.85
RG-8 (PE Padat)	Polyethylene Padat	~0.66
RG-8 (Foam PE)	Foam Polyethylene	~0.85
LMR-400	Foam Polyethylene	~0.85 - 0.88

Catatan: Nilai VF bisa bervariasi sedikit tergantung produsen dan spesifikasi kabel yang lebih detail.

Penting untuk selalu melihat datasheet kabel yang kamu gunakan untuk mengetahui nilai VF yang pasti. Jangan berasumsi nilai VF berdasarkan jenis kabel secara umum, karena bisa saja ada perbedaan spesifikasi dari produsen yang berbeda.

Peran Velocity Factor dalam Aplikasi Praktis Sehari-hari¶

Velocity Factor bukan hanya konsep teoritis di buku teks. Konsep ini punya peran penting dalam berbagai aplikasi praktis, terutama di bidang elektronika dan telekomunikasi. Beberapa contoh aplikasi di mana VF sangat diperhatikan antara lain:

• Desain dan Tuning Antena: Seperti yang sudah dibahas sebelumnya, VF mempengaruhi panjang gelombang sinyal dalam kabel antena. Dalam desain antena, terutama antena resonansi seperti dipole atau Yagi, panjang elemen antena dan kabel penghubung harus diperhitungkan dengan cermat berdasarkan frekuensi operasi dan VF kabel. Kesalahan perhitungan VF bisa menyebabkan antena tidak bekerja pada frekuensi yang diinginkan atau performanya tidak optimal.
• Time Domain Reflectometry (TDR): Alat TDR, yang sudah disebutkan untuk mengukur VF, juga banyak digunakan untuk mencari lokasi gangguan atau kerusakan pada kabel. Dengan mengetahui VF kabel, TDR dapat menghitung jarak lokasi gangguan dari titik pengukuran dengan akurat. TDR sangat berguna dalam pemeliharaan jaringan kabel telekomunikasi, kabel listrik, dan kabel data.
• Pengukuran Panjang Kabel: Dalam beberapa aplikasi, kita perlu mengetahui panjang kabel dengan akurat. Misalnya, dalam instalasi sistem audio atau video, panjang kabel yang berbeda bisa menyebabkan perbedaan waktu tunda sinyal antar kanal (skew). Dengan menggunakan TDR dan mengetahui VF kabel, kita bisa mengukur panjang kabel dengan presisi tinggi.
• Sistem Radar: Dalam sistem radar, ketepatan waktu sangat krusial. Waktu tunda sinyal dalam kabel radar perlu diperhitungkan agar perhitungan jarak objek yang dideteksi akurat. Velocity Factor kabel radar menjadi salah satu parameter penting dalam kalibrasi dan operasi sistem radar.
• Rangkaian Digital Berkecepatan Tinggi: Meskipun lebih dominan di dunia RF, Velocity Factor juga mulai diperhatikan dalam desain rangkaian digital berkecepatan tinggi. Pada frekuensi clock yang sangat tinggi, efek waktu tunda sinyal dalam jalur PCB atau kabel interkoneksi bisa menjadi signifikan dan mempengaruhi integritas sinyal. Dalam desain PCB berkecepatan tinggi, jalur sinyal seringkali didesain dengan impedansi terkontrol dan panjang yang diperhitungkan agar sinyal tiba tepat waktu dan tanpa refleksi.

Image just for illustration

Tips dan Trik Seputar Velocity Factor yang Perlu Kamu Tahu¶

Berikut beberapa tips dan trik terkait Velocity Factor yang mungkin berguna dalam pekerjaan atau proyekmu:

1. Selalu Cek Datasheet Kabel: Informasi Velocity Factor selalu ada di datasheet kabel. Ini adalah sumber informasi paling akurat. Jangan mengandalkan nilai VF umum untuk jenis kabel tertentu, selalu lihat spesifikasi dari produsen kabel yang kamu gunakan.
2. Perhatikan Jenis Isolasi Kabel: Jenis isolasi kabel adalah indikator utama nilai VF. Kabel dengan isolasi foam polyethylene atau Teflon biasanya memiliki VF lebih tinggi dibandingkan kabel dengan isolasi polyethylene padat.
3. Pertimbangkan Efek Suhu (Jika Perlu): Untuk aplikasi yang sangat sensitif terhadap perubahan suhu atau beroperasi pada suhu ekstrem, perlu diingat bahwa VF bisa sedikit berubah terhadap suhu. Datasheet kabel mungkin mencantumkan koefisien suhu VF jika efek ini signifikan.
4. Gunakan TDR Jika Perlu Akurasi Tinggi: Jika kamu membutuhkan pengukuran VF yang sangat akurat atau ingin memverifikasi nilai VF kabel yang tidak diketahui, gunakan Time Domain Reflectometer (TDR). TDR memberikan pengukuran langsung dan akurat.
5. Pahami Implikasi VF dalam Desain Sistem: Dalam desain sistem RF atau sistem digital berkecepatan tinggi, pahami bagaimana Velocity Factor mempengaruhi panjang gelombang, waktu tunda, dan impedansi. Perhitungan yang tepat dengan mempertimbangkan VF akan menghasilkan sistem yang bekerja lebih optimal.
6. Untuk Kabel Fiber Optik, Konsep VF Berbeda: Meskipun kabel fiber optik juga digunakan untuk mentransmisikan sinyal, konsep Velocity Factor tidak sama persis dengan kabel tembaga. Dalam fiber optik, kecepatan cahaya dalam serat optik dipengaruhi oleh indeks bias material serat. Istilah yang lebih tepat mungkin adalah “indeks bias grup” atau “group velocity” untuk menggambarkan kecepatan rambat pulsa cahaya dalam serat optik. Namun, dalam konteks kabel tembaga, Velocity Factor yang kita bahas di sini lebih relevan.

Image just for illustration

Kesimpulan: Velocity Factor, Parameter Penting dalam Dunia Kabel¶

Velocity Factor adalah konsep sederhana namun fundamental dalam dunia elektronika dan telekomunikasi, terutama yang berhubungan dengan kabel. Memahami apa itu Velocity Factor, faktor-faktor yang mempengaruhinya, dan bagaimana cara menentukannya sangat penting untuk merancang dan menggunakan sistem yang melibatkan kabel dengan benar. Dari desain antena hingga pengujian kabel, VF memainkan peran krusial dalam memastikan performa dan keandalan sistem.

Dengan memahami Velocity Factor, kita bisa lebih bijak dalam memilih jenis kabel yang tepat untuk aplikasi tertentu, menghitung panjang kabel yang dibutuhkan, dan mengatasi masalah yang mungkin timbul akibat ketidaksesuaian VF. Jadi, jangan remehkan konsep yang satu ini! Semoga artikel ini membantumu lebih memahami apa itu Velocity Factor dan mengapa ia begitu penting.
