Spektroskopi NMR: Panduan Lengkap Memahami Prinsip dan Aplikasinya

Table of Contents

Apa Itu Spektroskopi NMR?¶

Definisi Spektroskopi NMR¶

Spektroskopi NMR, atau Nuclear Magnetic Resonance (Resonansi Magnetik Inti), adalah teknik spektroskopi yang digunakan oleh para ilmuwan untuk mengamati sifat magnetik inti atom. Teknik ini sangat ampuh dalam menentukan struktur molekul, mempelajari dinamika molekuler, dan bahkan untuk mengkuantifikasi komposisi suatu campuran. NMR memanfaatkan fakta bahwa inti atom tertentu memiliki spin dan dapat menyerap dan memancarkan energi frekuensi radio ketika ditempatkan dalam medan magnet. Spektroskopi NMR menjadi salah satu alat analisis yang paling serbaguna dan kuat dalam berbagai bidang ilmu.

Image just for illustration

Sejarah Singkat NMR¶

Fenomena NMR pertama kali dijelaskan dan diukur pada tahun 1940-an oleh dua kelompok ilmuwan secara terpisah. Felix Bloch di Universitas Stanford dan Edward Purcell di MIT, mereka berdua berhasil mendeteksi sinyal NMR dalam materi padat dan cair. Penemuan mereka ini sangat revolusioner dan membuka jalan bagi pengembangan spektroskopi NMR sebagai teknik analisis yang penting. Bloch dan Purcell kemudian dianugerahi Nobel Fisika pada tahun 1952 atas penemuan mereka ini. Sejak saat itu, NMR terus berkembang pesat, baik dalam teori maupun aplikasi, dan menjadi fondasi penting dalam penelitian ilmiah modern.

Image just for illustration

Prinsip Dasar Spektroskopi NMR¶

Inti Atom dan Spin¶

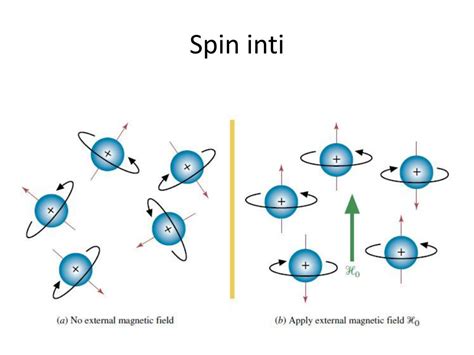

Inti atom terdiri dari proton dan neutron. Beberapa inti atom memiliki sifat yang disebut spin inti, yang merupakan momentum sudut intrinsik. Inti dengan jumlah proton dan neutron ganjil memiliki spin bukan nol, dan inti inilah yang aktif secara NMR, contohnya adalah ¹H, ¹³C, ¹⁵N, dan ³¹P. Inti yang memiliki spin bukan nol berperilaku seperti magnet kecil, memiliki momen dipol magnetik. Dalam kondisi normal, orientasi spin inti ini acak.

Image just for illustration

Medan Magnet Eksternal¶

Ketika sampel yang mengandung inti aktif NMR ditempatkan dalam medan magnet eksternal yang kuat (B₀), inti-inti ini akan cenderung untuk menyelaraskan diri dengan atau melawan arah medan magnet tersebut. Penyelarasan ini tidak sempurna, dan inti-inti tersebut akan berpresesi (berputar seperti gasing) di sekitar arah medan magnet dengan frekuensi tertentu yang disebut frekuensi Larmor. Frekuensi Larmor ini berbanding lurus dengan kekuatan medan magnet eksternal dan giromagnetik ratio inti atom. Adanya medan magnet eksternal ini menciptakan perbedaan tingkat energi spin inti.

Image just for illustration

Resonansi dan Frekuensi Radio¶

Untuk melakukan eksperimen NMR, sampel dipaparkan dengan pulsa frekuensi radio (RF). Jika frekuensi pulsa RF cocok dengan frekuensi Larmor inti, maka inti akan menyerap energi RF dan mengalami transisi spin ke tingkat energi yang lebih tinggi. Fenomena ini disebut resonansi. Setelah pulsa RF dihentikan, inti yang tereksitasi akan kembali ke keadaan dasar dengan memancarkan kembali energi RF yang telah diserap. Sinyal RF yang dipancarkan ini dideteksi oleh spektrometer NMR dan diolah menjadi spektrum NMR. Spektrum ini memberikan informasi tentang lingkungan kimia inti dalam molekul.

Image just for illustration

Bagaimana Spektroskopi NMR Bekerja?¶

Persiapan Sampel¶

Persiapan sampel untuk NMR biasanya cukup sederhana. Sampel harus dilarutkan dalam pelarut yang sesuai yang tidak mengandung inti NMR yang akan diamati (misalnya, untuk ¹H-NMR, digunakan pelarut terdeuterasi seperti CDCl₃). Jumlah sampel yang dibutuhkan relatif kecil, biasanya dalam orde miligram hingga puluhan miligram, tergantung pada sensitivitas instrumen dan inti yang diamati. Sampel kemudian dimasukkan ke dalam tabung NMR khusus yang terbuat dari kaca borosilikat dengan diameter tertentu (biasanya 5 mm).

Image just for illustration

Proses Eksperimen NMR¶

Tabung NMR yang berisi sampel dimasukkan ke dalam spektrometer NMR. Spektrometer NMR terdiri dari magnet superkonduktor yang menghasilkan medan magnet yang sangat kuat dan homogen. Sampel diputar di dalam medan magnet untuk merata-ratakan ketidaksempurnaan medan. Pulsa frekuensi radio (RF) dipancarkan ke sampel melalui probe NMR. Sinyal RF yang dipancarkan kembali oleh sampel dideteksi oleh probe dan diperkuat. Sinyal ini kemudian diubah dari domain waktu ke domain frekuensi menggunakan transformasi Fourier untuk menghasilkan spektrum NMR.

Image just for illustration

Interpretasi Spektrum NMR¶

Spektrum NMR biasanya ditampilkan sebagai plot intensitas sinyal terhadap frekuensi (atau chemical shift). Chemical shift dinyatakan dalam satuan ppm (parts per million) dan merepresentasikan pergeseran frekuensi resonansi inti akibat lingkungan elektron di sekitarnya. Posisi puncak (chemical shift), intensitas puncak (integrasi), dan pola pemisahan puncak (kopling spin-spin) memberikan informasi penting tentang struktur molekul. Interpretasi spektrum NMR memerlukan pemahaman tentang prinsip dasar NMR dan pengetahuan tentang korelasi antara struktur molekul dan parameter spektrum NMR.

Image just for illustration

Jenis-jenis Spektroskopi NMR¶

¹H-NMR (Proton NMR)¶

¹H-NMR adalah jenis NMR yang paling umum dan sering digunakan. Teknik ini mengamati inti hidrogen (¹H), yang sangat melimpah dalam molekul organik dan biomolekul. Spektrum ¹H-NMR memberikan informasi tentang jumlah dan jenis hidrogen yang berbeda dalam molekul, serta lingkungan kimia di sekitar setiap hidrogen. Chemical shift ¹H sangat sensitif terhadap gugus fungsi yang berdekatan, dan pola kopling spin-spin memberikan informasi tentang hubungan antara hidrogen yang berdekatan. ¹H-NMR sangat berguna untuk identifikasi struktur molekul organik.

Image just for illustration

¹³C-NMR (Carbon-13 NMR)¶

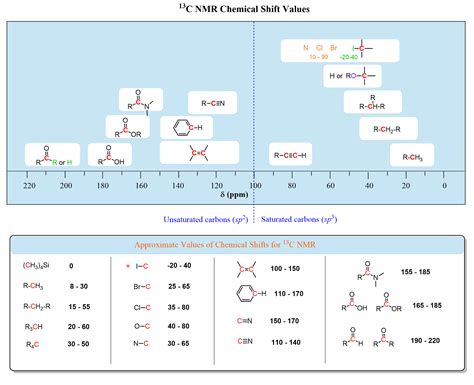

¹³C-NMR mengamati inti karbon-13 (¹³C). ¹³C adalah isotop karbon yang stabil namun hanya memiliki kelimpahan alami sekitar 1.1%, sehingga ¹³C-NMR kurang sensitif dibandingkan ¹H-NMR. Namun, ¹³C-NMR sangat penting karena memberikan informasi langsung tentang kerangka karbon molekul. Chemical shift ¹³C memiliki rentang yang lebih lebar daripada ¹H-NMR, sehingga puncak-puncak dalam spektrum ¹³C-NMR biasanya lebih tersebar dan lebih mudah diinterpretasi. Teknik decoupling proton sering digunakan dalam ¹³C-NMR untuk menyederhanakan spektrum dan meningkatkan sensitivitas.

Image just for illustration

2D-NMR (Spektroskopi NMR Dua Dimensi)¶

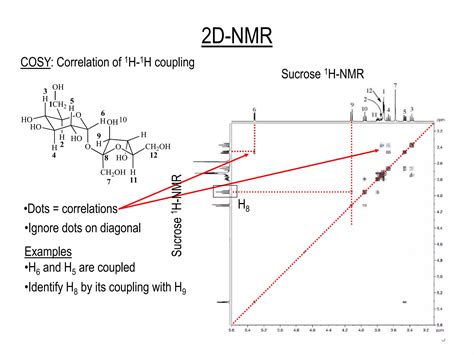

Spektroskopi NMR dua dimensi (2D-NMR) adalah teknik yang lebih canggih yang memberikan informasi korelasi antara inti-inti dalam molekul. Beberapa jenis 2D-NMR yang umum digunakan adalah:

• COSY (Correlation Spectroscopy): Menunjukkan korelasi antara inti yang terhubung melalui kopling spin-spin. Berguna untuk menentukan hubungan antara proton-proton yang berdekatan.
• HSQC (Heteronuclear Single Quantum Coherence): Menunjukkan korelasi langsung antara inti yang berbeda jenis, seperti ¹H dan ¹³C yang terikat langsung. Sangat membantu dalam menentukan kerangka karbon-hidrogen molekul.
• HMBC (Heteronuclear Multiple Bond Correlation): Menunjukkan korelasi antara inti yang berbeda jenis melalui kopling spin-spin jarak jauh (biasanya 2-4 ikatan). Berguna untuk menentukan hubungan antara karbon dan hidrogen yang tidak terikat langsung, seperti karbon kuartener.

2D-NMR sangat penting untuk menentukan struktur molekul yang kompleks, terutama molekul organik besar dan biomolekul.

Image just for illustration

Aplikasi Spektroskopi NMR¶

Kimia Organik¶

Dalam kimia organik, NMR adalah alat utama untuk identifikasi struktur molekul, konfirmasi sintesis senyawa baru, dan analisis kemurnian senyawa. Spektrum NMR dapat memberikan informasi rinci tentang kerangka karbon-hidrogen, gugus fungsi, dan stereokimia molekul organik. NMR juga digunakan untuk mempelajari mekanisme reaksi kimia dan dinamika molekuler.

Image just for illustration

Biokimia dan Farmasi¶

Dalam biokimia dan farmasi, NMR digunakan untuk mempelajari struktur dan dinamika protein, asam nukleat, karbohidrat, dan molekul biomolekul lainnya. NMR juga digunakan dalam penemuan dan pengembangan obat, termasuk identifikasi lead compounds, studi interaksi obat-target, dan analisis formulasi obat. NMR in vivo (NMR dalam organisme hidup) juga digunakan dalam penelitian biomedis dan diagnostik.

Image just for illustration

Ilmu Material¶

Dalam ilmu material, NMR digunakan untuk karakterisasi struktur dan sifat material, termasuk polimer, keramik, dan material anorganik. NMR dapat memberikan informasi tentang struktur lokal, mobilitas atomik, dan cacat kristal dalam material. NMR juga digunakan dalam penelitian baterai, sel surya, dan material maju lainnya.

Image just for illustration

Kedokteran dan Diagnostik¶

Dalam kedokteran, aplikasi NMR yang paling dikenal adalah MRI (Magnetic Resonance Imaging). MRI adalah teknik pencitraan medis yang menggunakan prinsip NMR untuk menghasilkan gambar detail organ dan jaringan dalam tubuh manusia. MRI tidak menggunakan radiasi ionisasi dan sangat aman untuk pasien. MRI sangat berguna untuk diagnosis berbagai penyakit, termasuk penyakit otak, jantung, dan kanker. Selain MRI, spektroskopi NMR juga digunakan untuk diagnostik in vitro, seperti analisis cairan tubuh untuk mendeteksi biomarker penyakit.

Image just for illustration

Kelebihan dan Kekurangan Spektroskopi NMR¶

Kelebihan NMR¶

• Non-destruktif: Sampel dapat dipulihkan setelah analisis NMR, sehingga memungkinkan untuk analisis lebih lanjut dengan teknik lain.
• Informasi Struktur Rinci: NMR memberikan informasi yang sangat rinci tentang struktur molekul, termasuk kerangka, gugus fungsi, stereokimia, dan dinamika molekuler.
• Serbaguna: Dapat digunakan untuk menganalisis berbagai jenis sampel, mulai dari molekul kecil hingga biomolekul besar, dalam berbagai fase (cair, padat, dan gas).
• Kuantitatif: NMR dapat digunakan untuk analisis kuantitatif untuk menentukan konsentrasi senyawa dalam campuran.

Image just for illustration

Kekurangan NMR¶

• Sensitivitas Relatif Rendah: Dibandingkan dengan teknik spektroskopi lain seperti spektrometri massa, NMR memiliki sensitivitas yang relatif rendah, sehingga membutuhkan jumlah sampel yang lebih banyak.
• Biaya Peralatan Mahal: Spektrometer NMR adalah instrumen yang mahal untuk dibeli dan dipelihara.
• Waktu Analisis Relatif Lama: Eksperimen NMR, terutama 2D-NMR, dapat membutuhkan waktu analisis yang cukup lama.
• Interpretasi Spektrum Kompleks: Interpretasi spektrum NMR, terutama untuk molekul yang kompleks, dapat menjadi tantangan dan memerlukan keahlian khusus.

Image just for illustration

Kesimpulan¶

Spektroskopi NMR adalah teknik yang sangat powerful dan serbaguna dalam ilmu pengetahuan modern. Dari menentukan struktur molekul hingga aplikasi dalam kedokteran dan ilmu material, NMR terus memberikan kontribusi yang signifikan dalam berbagai bidang. Meskipun memiliki beberapa keterbatasan, kelebihan NMR dalam memberikan informasi struktur yang rinci dan sifat non-destruktif menjadikannya alat yang tak tergantikan bagi para ilmuwan. Dengan perkembangan teknologi dan metode NMR yang terus berlanjut, kita dapat mengharapkan aplikasi NMR yang lebih luas dan inovatif di masa depan.

Image just for illustration

Gimana, jadi lebih paham kan tentang spektroskopi NMR? Kalau ada pertanyaan atau hal menarik lain yang ingin didiskusikan, jangan ragu tulis di kolom komentar ya!
