Pernah dengar istilah RJ? Kalau kamu sering berurusan dengan kabel internet atau kabel telepon, pasti nggak asing lagi. Tapi, apa sih sebenarnya yang dimaksud dengan RJ itu? Yuk, kita bedah satu per satu biar makin paham.

Intinya, RJ itu singkatan dari Registered Jack. Ini adalah standar antarmuka fisik, alias bentuk konektor dan susunan pin-nya, yang digunakan untuk menghubungkan peralatan telekomunikasi dan jaringan data. Standar ini awalnya ditetapkan oleh Federal Communications Commission (FCC) di Amerika Serikat, tapi sekarang sudah jadi standar global yang dipakai di mana-mana.

Tujuan utamanya adalah untuk memastikan bahwa peralatan dari berbagai produsen bisa saling terhubung dan berfungsi dengan baik. Bayangkan kalau setiap produsen punya konektor beda-beda, pasti repot banget kan? Dengan adanya standar RJ, semua jadi lebih mudah dan kompatibel.

Ragam Jenis Konektor RJ yang Paling Umum¶

Nah, meskipun namanya sama-sama RJ, tapi ada banyak banget varian atau jenisnya. Masing-masing punya kegunaan dan bentuk yang berbeda. Dua jenis yang paling sering kita temui dan paling populer adalah RJ45 dan RJ11. Yuk, kita bahas lebih detail.

RJ45: Sang Juara untuk Jaringan Komputer¶

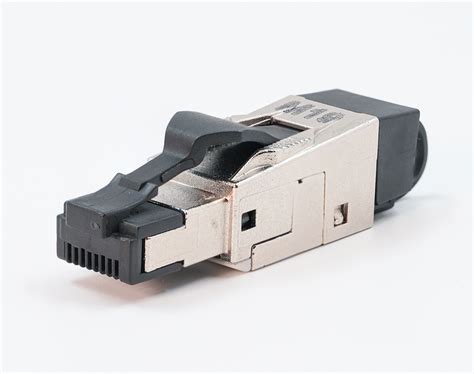

Kalau kamu lihat kabel yang tersambung ke komputer, laptop, router, atau switch untuk internet kabel (Ethernet), nah itu pasti pakai konektor yang namanya RJ45. Ini adalah jenis konektor RJ yang paling identik dengan jaringan komputer lokal (LAN).

Image just for illustration

Konektor RJ45 ini punya bentuk persegi panjang dan ukurannya sedikit lebih besar dibandingkan RJ11. Ciri khas utamanya adalah dia punya 8 pin atau kontak logam di bagian dalamnya. Kedelapan pin ini digunakan untuk mengirim dan menerima data dalam jaringan.

Setiap pin pada RJ45 punya fungsi spesifik sesuai dengan standar pengkabelan yang digunakan, biasanya T568A atau T568B. Pin-pin ini tersambung ke kabel-kabel kecil berwarna-warni di dalam kabel UTP (Unshielded Twisted Pair) atau STP (Shielded Twisted Pair) yang biasa kita sebut kabel LAN atau kabel Ethernet. Kabel UTP inilah yang sering dipasangkan konektor RJ45 di kedua ujungnya.

Penggunaan RJ45 sangat luas, mulai dari menghubungkan komputer ke modem atau router, menghubungkan switch dengan switch, hingga menghubungkan perangkat Internet of Things (IoT) yang memerlukan koneksi kabel. Kecepatan transfer data yang bisa didukung koneksi RJ45 tergantung pada kategori kabel Ethernet-nya (misalnya Cat5e, Cat6, Cat6a, Cat7, dst.) dan perangkat jaringan yang dipakai. Koneksi ini dikenal stabil dan minim interferensi dibandingkan koneksi wireless.

Selain data, RJ45 juga bisa digunakan untuk mengirim daya listrik melalui teknologi yang disebut Power over Ethernet (PoE). Jadi, perangkat seperti IP camera, wireless access point, atau telepon VoIP bisa menyala hanya dengan satu kabel Ethernet tanpa perlu adaptor daya terpisah.

RJ11: Konektor Setia untuk Saluran Telepon¶

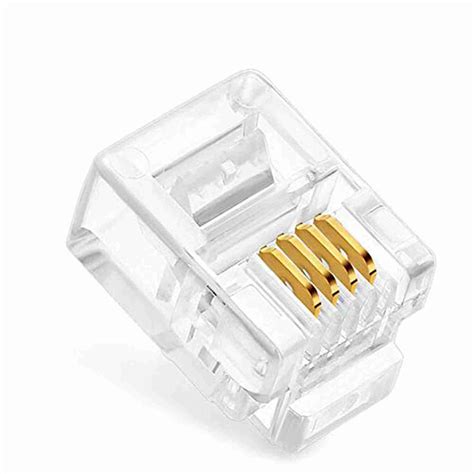

Jenis konektor RJ yang nggak kalah populer tapi beda fungsi adalah RJ11. Konektor ini biasanya kamu temui di ujung kabel telepon rumah. Bentuknya mirip dengan RJ45, tapi ukurannya lebih kecil dan kunciannya juga beda.

Image just for illustration

Ciri khas RJ11 adalah dia biasanya hanya menggunakan 4 pin atau 6 pin posisi, tapi umumnya hanya 2 atau 4 pin saja yang benar-benar terpasang kabel dan aktif digunakan untuk transmisi suara. Konektor RJ11 didesain untuk menghubungkan perangkat telepon dengan saluran telepon analog.

Dalam konfigurasi yang paling umum untuk telepon rumah, hanya ada dua kabel yang digunakan di pin tengah (biasanya pin 2 dan 3 dari 6 posisi). Konfigurasi ini disebut 6P2C (6 Position, 2 Conductor). Ada juga yang menggunakan 4 kabel (6P4C) untuk layanan yang lebih kompleks atau untuk dua saluran telepon dalam satu kabel, atau bahkan 6 kabel (6P6C) meskipun ini lebih jarang untuk telepon rumah biasa.

RJ11 digunakan untuk menyambungkan pesawat telepon ke wall jack atau ke modem DSL (Digital Subscriber Line) sebelum akhirnya modem tersebut tersambung ke internet (biasanya pakai RJ45). Jadi, kalau kabel telepon rumah kamu itu ujungnya, ya itulah RJ11.

Meskipun era telepon rumah analog mulai bergeser ke telepon berbasis internet (VoIP), konektor RJ11 masih banyak ditemukan, terutama di infrastruktur yang sudah ada. Modem ADSL lama juga sering memiliki port RJ11 untuk koneksi ke saluran telepon.

Perbedaan Mendasar Antara RJ45 dan RJ11¶

Karena bentuknya sekilas mirip, kadang orang awam bisa bingung membedakan RJ45 dan RJ11. Tapi sebenarnya perbedaannya cukup jelas dan penting lho, karena kalau salah colok bisa nggak berfungsi atau bahkan merusak port.

Berikut tabel perbandingan singkatnya:

Fitur	RJ45	RJ11
Jumlah Pin	8 pin	Umumnya 2 atau 4 pin (maks 6 pin)
Ukuran	Lebih besar	Lebih kecil
Penggunaan	Jaringan Komputer (Ethernet/LAN)	Saluran Telepon Analog, ADSL (telepon)
Kabel	UTP/STP (kabel jaringan)	Kabel telepon (biasanya 2 atau 4 kabel)
Standar Pin	T568A atau T568B	Bervariasi, umumnya 2 atau 4 pin aktif
Perangkat	Komputer, Router, Switch, Access Point	Telepon, Modem ADSL (port line/phone)

Dari tabel ini, terlihat jelas bahwa perbedaan utamanya ada pada jumlah pin dan tujuan penggunaannya. RJ45 untuk data kecepatan tinggi di jaringan, sedangkan RJ11 untuk sinyal suara telepon analog atau koneksi ADSL ke saluran telepon.

Penting untuk diingat, konektor RJ11 bisa masuk ke port RJ45 karena ukurannya yang lebih kecil. Tapi, jangan pernah melakukan itu! Memasukkan konektor RJ11 ke port RJ45 bisa merusak pin di dalam port RJ45 karena pin RJ11 hanya akan menekan pin-pin tengah di port RJ45, yang bisa menyebabkan bengkok atau kerusakan permanen. Sebaliknya, konektor RJ45 jelas tidak akan muat ke port RJ11.

Mengenal Standar Pengkabelan (Pinout) pada RJ45¶

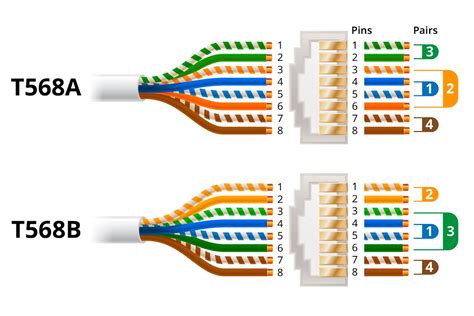

Seperti yang disebutkan sebelumnya, RJ45 punya 8 pin yang perlu dihubungkan ke kabel UTP atau STP. Susunan kabel ke pin-pin ini tidak sembarangan, ada standarnya yang disebut pinout. Standar yang paling umum adalah TIA/EIA-568, yang punya dua varian: T568A dan T568B.

Image just for illustration

Kedua standar ini menentukan urutan warna kabel yang harus dipasangkan ke pin 1 sampai pin 8 di konektor RJ45.

• Standar T568A: Urutan warnanya dari pin 1 ke pin 8 adalah: Putih Hijau, Hijau, Putih Oranye, Biru, Putih Biru, Oranye, Putih Coklat, Coklat.
• Standar T568B: Urutan warnanya dari pin 1 ke pin 8 adalah: Putih Oranye, Oranye, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat.

Perbedaannya hanya pada urutan pasangan kabel hijau dan oranye. Standar T568B adalah yang paling umum digunakan di sebagian besar instalasi jaringan saat ini, terutama di Amerika Serikat. Sementara itu, T568A sering digunakan untuk kabel crossover atau di beberapa negara.

Kabel Straight-Through vs. Kabel Crossover¶

Kenapa ada dua standar? Nah, ini penting untuk membuat dua jenis kabel jaringan:

1. Kabel Straight-Through: Kabel ini dibuat dengan menggunakan standar pinout yang sama di kedua ujungnya (misalnya, T568B di ujung A dan T568B di ujung B). Kabel jenis ini digunakan untuk menghubungkan dua perangkat yang berbeda fungsinya, contohnya:

   • Komputer ke Switch/Hub
   • Router ke Switch/Hub
   • Komputer ke Modem

2. Kabel Crossover: Kabel ini dibuat dengan menggunakan standar pinout yang berbeda di kedua ujungnya (misalnya, T568A di ujung A dan T568B di ujung B). Kabel jenis ini digunakan untuk menghubungkan dua perangkat yang sejenis, contohnya:

   • Komputer ke Komputer
   • Switch ke Switch
   • Router ke Router (jarang)

Perangkat jaringan modern (seperti switch dan kartu jaringan komputer baru) biasanya sudah punya fitur Auto MDI-X, yang memungkinkan mereka mendeteksi jenis kabel secara otomatis dan menyesuaikan diri. Jadi, kadang pakai kabel straight-through pun bisa berfungsi untuk menghubungkan perangkat sejenis di perangkat modern. Tapi, secara teori dan untuk memastikan kompatibilitas dengan perangkat lama atau konfigurasi spesifik, pemahaman tentang kabel crossover tetap penting.

Membuat kabel jaringan sendiri dengan konektor RJ45 memerlukan alat khusus yang disebut crimping tool dan pengetahuan tentang urutan warna kabel. Salah satu langkah terpenting adalah memastikan semua kabel terpasang sempurna ke dalam pin di konektor dan terkunci rapat saat di-crimp.

Mengapa Standarisasi RJ Itu Penting?¶

Adanya standar seperti RJ ini punya banyak manfaat. Pertama, ini menjamin interoperabilitas. Kamu bisa beli kabel jaringan dari merek A dan menyambungkannya ke router merek B tanpa masalah, asalkan keduanya menggunakan standar RJ45. Begitu juga dengan telepon dan wall jack yang pakai RJ11.

Kedua, memudahkan instalasi dan perbaikan. Karena standarnya jelas, teknisi atau bahkan pengguna awam yang sedikit paham bisa memasang konektor atau memperbaiki kabel yang putus dengan lebih mudah mengikuti panduan standar.

Ketiga, mengurangi biaya. Dengan standar yang sama, produsen bisa memproduksi konektor dan port secara massal, yang pada akhirnya menekan biaya produksi. Konsumen juga diuntungkan karena tidak perlu membeli kabel atau adaptor khusus untuk setiap perangkat yang berbeda.

Bayangkan kalau setiap produsen smartphone punya bentuk port charging sendiri-sendiri? Pasti repot dan mahal kan? Nah, standarisasi seperti RJ ini mirip dengan konsep port USB, tujuannya ya itu tadi: kemudahan, kompatibilitas, dan efisiensi.

Jenis Konektor RJ Lain yang Mungkin Pernah Ada¶

Selain RJ45 dan RJ11, sebenarnya ada beberapa jenis konektor Registered Jack lain, meskipun tidak sepopuler kedua jenis tadi dan mungkin sudah jarang ditemui di penggunaan rumahan modern. Beberapa di antaranya adalah:

• RJ14: Mirip RJ11, tapi menggunakan 4 kabel (6P4C) untuk dua saluran telepon.
• RJ25: Mirip RJ11, tapi menggunakan 6 kabel (6P6C) untuk tiga saluran telepon.
• RJ48: Biasanya menggunakan konektor 8 pin (seperti RJ45) tapi untuk koneksi data digital leased line (seperti T1 atau E1). Pinout dan tujuannya berbeda dengan Ethernet.
• RJ61: Konektor 8 pin (8P8C) yang mirip RJ45, tapi biasanya digunakan untuk kabel telepon multi-pasang, bukan Ethernet. Urutan pinout-nya juga berbeda.

Kebanyakan dari jenis RJ lainnya ini lebih sering ditemukan di sistem telepon atau jaringan data bisnis yang lebih tua atau spesifik. Di rumah atau kantor kecil, fokus utamanya memang pada RJ11 untuk telepon dan RJ45 untuk jaringan data.

Tips Singkat Terkait Konektor RJ¶

• Identifikasi dengan Benar: Sebelum mencolokkan kabel, pastikan kamu tahu jenis konektornya (RJ45 atau RJ11) dan jenis port yang akan kamu colok. Lihat ukurannya dan jumlah pin di dalamnya. Jangan paksakan konektor yang salah!
• Perhatikan Kuncian: Konektor RJ punya kuncian plastik kecil di bagian atas. Pastikan kuncian ini utuh dan bisa mengunci dengan baik saat konektor dicolokkan ke port. Kuncian yang patah bisa membuat koneksi longgar dan tidak stabil.
• Gunakan Alat yang Tepat: Jika kamu berencana membuat kabel sendiri, investasikan pada crimping tool yang berkualitas dan cable tester. Alat ini sangat membantu untuk memastikan koneksi kabel sudah benar dan kabel berfungsi sebelum dipasang.
• Hindari Menarik Kabel: Saat melepaskan konektor, tekan kuncian plastiknya terlebih dahulu sebelum menarik konektor keluar dari port. Menarik langsung tanpa menekan kuncian bisa merusak port atau kabel.
• Cek Kualitas Konektor: Konektor RJ, terutama yang murahan, bisa punya kualitas pin yang kurang baik. Pin yang tidak dilapisi dengan baik bisa rentan terhadap korosi atau patah, yang mempengaruhi kualitas sinyal.

Fakta Menarik Seputar Registered Jack¶

• Nama “Registered Jack” berasal dari sistem registrasi yang digunakan oleh FCC untuk mendokumentasikan standar konektor telekomunikasi. Setiap konfigurasi konektor yang terdaftar diberi kode “RJ” diikuti nomor.
• Meskipun konektor RJ45 dan port Ethernet modern terlihat dan berfungsi seperti standar 8P8C (8 posisi, 8 konduktor), secara teknis penamaan “RJ45” untuk konektor Ethernet itu agak keliru dari perspektif standar FCC aslinya. RJ45 yang terdaftar di FCC sebenarnya memiliki pinout yang berbeda dan fungsi spesifik untuk modem. Namun, karena konektor 8P8C sangat mirip dan umum digunakan untuk Ethernet, nama “RJ45” terlanjur populer dan melekat untuk konektor Ethernet. Jadi, kalau bicara konektor jaringan dengan 8 pin, orang pasti akan mengerti yang dimaksud adalah konektor bergaya RJ45/8P8C, meskipun secara teknis nama standarnya adalah 8P8C untuk konektor itu sendiri dan T568A/B untuk pengkabelannya.
• Di masa lalu, sebelum Auto MDI-X jadi umum, kesalahan dalam membuat kabel straight-through atau crossover adalah sumber masalah jaringan yang sering terjadi. Tester kabel menjadi alat wajib bagi teknisi jaringan.

Kesimpulan¶

Jadi, apa yang dimaksud dengan RJ? RJ adalah standar konektor fisik untuk telekomunikasi dan jaringan, yang paling umum kita temui adalah RJ45 untuk jaringan komputer dan RJ11 untuk saluran telepon. Meskipun mirip, keduanya berbeda ukuran, jumlah pin, dan fungsinya. Memahami perbedaan ini penting agar kamu bisa menggunakan dan memasang kabel dengan benar, menghindari kerusakan, dan memastikan perangkatmu bisa terhubung dengan baik. Standarisasi seperti ini adalah tulang punggung dari infrastruktur komunikasi modern, memungkinkan perangkat dari berbagai produsen untuk “berbicara” satu sama lain.

Nah, itu dia penjelasan lengkap tentang apa itu RJ, khususnya RJ45 dan RJ11. Semoga artikel ini bermanfaat dan menambah wawasanmu ya!
