CMOS, atau Complementary Metal-Oxide-Semiconductor, adalah jenis teknologi yang paling banyak digunakan dalam pembuatan integrated circuit (IC) atau rangkaian terpadu saat ini. Mungkin kamu sering dengar istilah chipset di smartphone atau laptop kamu? Nah, sebagian besar chipset itu dibuat menggunakan teknologi CMOS ini. CMOS ini sangat populer karena punya banyak kelebihan, terutama dalam hal konsumsi daya yang rendah.

Definisi CMOS¶

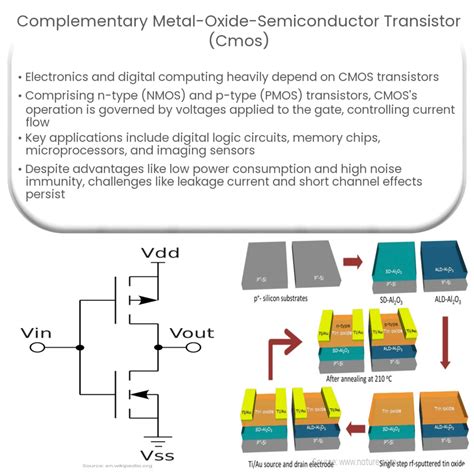

Secara sederhana, CMOS adalah teknologi fabrikasi semikonduktor yang menggunakan pasangan transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) tipe-P (PMOS) dan tipe-N (NMOS). Kata “Complementary” di sini merujuk pada penggunaan kedua jenis transistor ini secara berpasangan. Pasangan transistor ini disusun sedemikian rupa sehingga ketika satu transistor aktif (menghantarkan arus), transistor pasangannya mati (tidak menghantarkan arus), dan sebaliknya. Konsep ini penting banget untuk efisiensi daya CMOS.

Image just for illustration

Bagaimana CMOS Bekerja?¶

Komponen Dasar: MOSFET¶

Sebelum membahas lebih jauh tentang cara kerja CMOS, kita perlu kenalan dulu dengan komponen dasarnya, yaitu MOSFET. MOSFET itu semacam saklar elektronik yang kerjanya dikontrol oleh tegangan. Ada dua jenis utama MOSFET yang digunakan dalam CMOS:

• NMOS (N-channel MOSFET): NMOS akan aktif (menghantarkan arus) ketika tegangan gate (gerbang) lebih tinggi dari tegangan source (sumber). Bayangkan seperti keran air yang baru akan terbuka kalau kamu putar tuasnya ke arah tertentu.
• PMOS (P-channel MOSFET): PMOS kebalikannya dari NMOS. PMOS akan aktif ketika tegangan gate lebih rendah dari tegangan source. Seperti keran air yang terbuka kalau tuasnya ditarik ke arah sebaliknya.

Kedua jenis MOSFET ini punya peran penting dalam rangkaian CMOS, dan kombinasi keduanya inilah yang bikin CMOS jadi istimewa.

Prinsip Kerja Rangkaian CMOS¶

Rangkaian CMOS dasar biasanya terdiri dari pasangan PMOS dan NMOS yang terhubung secara seri. Input rangkaian dihubungkan ke gate kedua transistor, sedangkan outputnya diambil dari titik tengah antara kedua transistor. Mari kita lihat bagaimana rangkaian ini bekerja dalam dua kondisi input:

1. Input Logika Tinggi (1): Ketika input diberi logika tinggi (misalnya tegangan tinggi), NMOS akan aktif dan PMOS akan mati. NMOS yang aktif akan menghubungkan output ke ground (tegangan rendah), sehingga output menjadi logika rendah (0). Dalam kondisi ini, hanya ada sedikit arus yang mengalir karena PMOS mati.

2. Input Logika Rendah (0): Sebaliknya, ketika input diberi logika rendah (misalnya tegangan rendah), NMOS akan mati dan PMOS akan aktif. PMOS yang aktif akan menghubungkan output ke sumber tegangan (tegangan tinggi), sehingga output menjadi logika tinggi (1). Sama seperti sebelumnya, arus yang mengalir juga sangat kecil karena NMOS mati.

Nah, dari sini kita bisa lihat kenapa CMOS sangat hemat daya. Dalam keadaan steady-state (input stabil), salah satu transistor selalu mati, sehingga arus yang mengalir sangat minim. Arus baru mengalir secara signifikan hanya saat terjadi transisi input (berubah dari 0 ke 1 atau sebaliknya). Ini berbeda dengan teknologi lain yang mungkin terus-menerus mengkonsumsi daya, bahkan saat tidak ada perubahan input.

Keunggulan CMOS¶

Teknologi CMOS punya segudang keunggulan yang membuatnya jadi pilihan utama dalam industri semikonduktor. Beberapa keunggulan utamanya adalah:

Konsumsi Daya Rendah¶

Ini adalah keunggulan CMOS yang paling menonjol. Seperti yang sudah dijelaskan sebelumnya, rangkaian CMOS hanya mengkonsumsi daya secara signifikan saat terjadi transisi logika. Dalam keadaan diam, konsumsi dayanya sangat kecil. Hal ini sangat penting terutama untuk perangkat mobile seperti smartphone dan laptop yang mengandalkan baterai. Dengan konsumsi daya yang rendah, perangkat bisa bertahan lebih lama tanpa perlu sering diisi ulang. Bayangkan kalau smartphone kamu cepat panas dan baterainya boros, pasti nggak nyaman kan? Nah, CMOS membantu mengatasi masalah ini.

Noise Immunity Tinggi¶

Noise immunity adalah kemampuan suatu rangkaian untuk menahan gangguan atau noise yang tidak diinginkan. CMOS punya noise immunity yang baik karena rentang tegangan logika tinggi dan logika rendahnya cukup lebar. Artinya, sinyal logika CMOS tidak mudah terpengaruh oleh noise dan tetap terjaga integritasnya. Ini penting banget untuk sistem digital yang kompleks, di mana banyak komponen saling berinteraksi. Kalau noise immunity-nya rendah, data bisa jadi korup dan sistem bisa jadi tidak stabil.

Kepadatan Tinggi¶

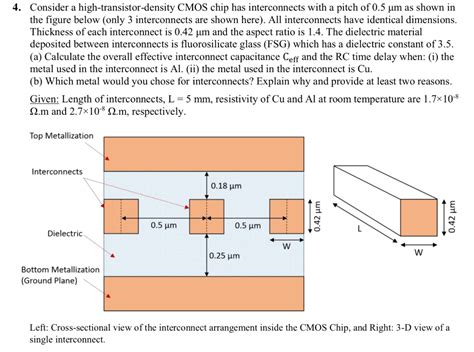

Teknologi CMOS memungkinkan pembuatan transistor dengan ukuran yang sangat kecil. Ukuran transistor yang kecil ini memungkinkan kita untuk mengintegrasikan jutaan bahkan miliaran transistor dalam satu chip yang sama. Kepadatan yang tinggi ini memungkinkan pembuatan chip yang lebih kecil, lebih murah, dan lebih bertenaga. Coba bayangkan smartphone zaman dulu yang besar dan berat dibandingkan dengan smartphone sekarang yang tipis dan ringan, tapi jauh lebih canggih. Kemajuan ini salah satunya didorong oleh kemampuan CMOS untuk mencapai kepadatan yang tinggi.

Image just for illustration

Penerapan CMOS¶

Karena keunggulannya, CMOS digunakan secara luas dalam berbagai aplikasi elektronik. Beberapa contoh penerapannya yang paling umum adalah:

Mikroprosesor dan Mikrokontroler¶

Hampir semua mikroprosesor dan mikrokontroler modern, termasuk yang ada di komputer, smartphone, tablet, dan perangkat embedded lainnya, dibuat menggunakan teknologi CMOS. Konsumsi daya rendah, kecepatan tinggi, dan kepadatan tinggi CMOS sangat ideal untuk aplikasi pemrosesan data yang kompleks. Perusahaan-perusahaan besar seperti Intel, AMD, dan ARM sangat mengandalkan CMOS untuk memproduksi chip andalan mereka.

Memori¶

CMOS juga banyak digunakan dalam berbagai jenis memori semikonduktor, seperti RAM (Random Access Memory) dan flash memory. RAM, yang digunakan sebagai memori utama di komputer, membutuhkan kecepatan tinggi dan konsumsi daya rendah, yang keduanya ditawarkan oleh CMOS. Flash memory, yang digunakan dalam SSD (Solid State Drive) dan kartu memori, juga memanfaatkan CMOS karena kepadatan dan daya tahan yang tinggi.

Sensor Gambar CMOS¶

Kamera digital di smartphone, kamera DSLR, dan kamera pengawas modern sebagian besar menggunakan sensor gambar CMOS (CMOS Image Sensor). Sensor gambar CMOS punya keunggulan dalam hal konsumsi daya rendah, kecepatan baca yang tinggi, dan kualitas gambar yang baik. Dibandingkan dengan teknologi sensor gambar sebelumnya seperti CCD (Charge-Coupled Device), CMOS lebih efisien dan lebih murah untuk diproduksi secara massal.

Rangkaian Terpadu Digital Lainnya¶

Selain aplikasi-aplikasi di atas, CMOS juga digunakan dalam berbagai rangkaian terpadu digital lainnya, seperti logic gate, multiplexer, adder, dan lain-lain. Pada dasarnya, hampir semua chip digital modern yang kita gunakan sehari-hari, dari chip di smartwatch sampai chip di mobil pintar, kemungkinan besar dibuat dengan teknologi CMOS.

Sejarah dan Perkembangan CMOS¶

Sejarah CMOS dimulai pada tahun 1963 ketika Chih-Tang Sah dan Frank Wanlass di Fairchild Semiconductor mematenkan konsep rangkaian CMOS. Namun, pada awalnya CMOS kurang populer dibandingkan dengan teknologi lain seperti TTL (Transistor-Transistor Logic) karena proses fabrikasinya lebih rumit dan performanya sedikit lebih lambat.

Baru pada tahun 1970-an, dengan kemajuan dalam teknologi fabrikasi dan kebutuhan akan konsumsi daya yang lebih rendah, CMOS mulai mendapatkan popularitas. Perusahaan seperti RCA dan Motorola mulai mengembangkan produk CMOS secara komersial. Pada tahun 1980-an, CMOS mulai mendominasi pasar semikonduktor, terutama setelah Intel mengadopsi CMOS untuk mikroprosesor mereka.

Sejak saat itu, teknologi CMOS terus berkembang pesat. Ukuran transistor terus diperkecil, kepadatan integrasi terus ditingkatkan, dan performa terus ditingkatkan. Hingga saat ini, CMOS tetap menjadi teknologi fabrikasi semikonduktor yang paling dominan, dan inovasi di bidang CMOS terus berlanjut untuk memenuhi kebutuhan akan perangkat elektronik yang semakin canggih.

CMOS vs Teknologi Lain¶

Sebelum CMOS menjadi raja, ada beberapa teknologi lain yang sempat populer dalam pembuatan chip digital. Beberapa di antaranya adalah:

• TTL (Transistor-Transistor Logic): TTL adalah teknologi yang populer pada era 1970-an dan 1980-an. TTL punya kecepatan yang lumayan baik, tapi konsumsi dayanya relatif tinggi dan kepadatan integrasinya lebih rendah dibandingkan CMOS. TTL sekarang sudah jarang digunakan, kecuali untuk aplikasi yang sangat spesifik.

• ECL (Emitter-Coupled Logic): ECL adalah teknologi yang menawarkan kecepatan sangat tinggi, bahkan lebih cepat dari CMOS. Namun, ECL punya konsumsi daya yang sangat tinggi dan biaya produksi yang mahal. ECL biasanya digunakan untuk aplikasi yang membutuhkan kecepatan ekstrem, seperti sistem komunikasi berkecepatan tinggi atau komputer super.

• BiCMOS (Bipolar CMOS): BiCMOS adalah teknologi yang menggabungkan transistor bipolar dan transistor CMOS dalam satu chip. BiCMOS mencoba menggabungkan keunggulan kecepatan transistor bipolar dan keunggulan konsumsi daya rendah CMOS. BiCMOS sempat populer untuk aplikasi tertentu, tapi sekarang kurang dominan dibandingkan CMOS murni.

Dibandingkan dengan teknologi-teknologi di atas, CMOS menawarkan kombinasi terbaik antara konsumsi daya rendah, kecepatan yang memadai, kepadatan tinggi, dan biaya produksi yang relatif rendah. Inilah yang membuat CMOS jadi pilihan yang paling ideal untuk berbagai aplikasi elektronik modern.

Masa Depan CMOS¶

Meskipun CMOS sudah sangat matang dan mendominasi industri semikonduktor, pengembangan teknologi CMOS terus berlanjut. Para peneliti dan insinyur terus mencari cara untuk meningkatkan performa, mengurangi konsumsi daya, dan meningkatkan kepadatan integrasi CMOS. Beberapa arah perkembangan CMOS di masa depan antara lain:

• Penskalaan Lanjutan (Advanced Scaling): Meskipun penskalaan ukuran transistor CMOS semakin sulit karena batasan fisik, para peneliti terus mencari cara untuk memperkecil ukuran transistor dan meningkatkan kepadatan integrasi. Teknik-teknik seperti FinFET dan Gate-All-Around FET (GAAFET) adalah contoh inovasi dalam penskalaan CMOS.

• Material Baru: Para peneliti juga mengeksplorasi penggunaan material baru untuk menggantikan silikon dalam transistor CMOS. Material seperti germanium dan III-V compound semiconductors memiliki potensi untuk meningkatkan performa dan efisiensi CMOS.

• Integrasi 3D: Untuk mengatasi batasan penskalaan 2D, integrasi 3D menjadi semakin penting. Integrasi 3D memungkinkan penumpukan chip secara vertikal, sehingga meningkatkan kepadatan dan performa sistem secara keseluruhan.

• Spintronics dan Nanoteknologi: Teknologi-teknologi baru seperti spintronics dan nanoteknologi juga berpotensi untuk mengubah lanskap CMOS di masa depan. Teknologi-teknologi ini menawarkan pendekatan baru untuk komputasi dan memori yang mungkin bisa melampaui batasan CMOS konvensional.

Masa depan CMOS terlihat cerah, meskipun tantangan yang dihadapi semakin kompleks. Inovasi dan riset terus menerus akan memastikan bahwa CMOS tetap menjadi tulang punggung industri elektronik untuk tahun-tahun mendatang.

Fakta Menarik tentang CMOS¶

• Awalnya Diremehkan: Pada awal kemunculannya, CMOS sempat diremehkan dan dianggap kurang menjanjikan dibandingkan teknologi lain seperti TTL. Namun, seiring waktu, keunggulan CMOS dalam hal konsumsi daya rendah terbukti sangat penting dan membuatnya menjadi teknologi yang dominan.

• Ditemukan oleh Orang Asia: Salah satu penemu CMOS, Chih-Tang Sah, adalah seorang ilmuwan kelahiran Tiongkok. Ini menunjukkan bahwa kontribusi ilmuwan Asia sangat penting dalam perkembangan teknologi semikonduktor.

• Ada di Mana-mana: Teknologi CMOS ada di hampir semua perangkat elektronik yang kita gunakan sehari-hari, mulai dari smartphone, komputer, televisi, mobil, hingga peralatan rumah tangga. Tanpa CMOS, dunia modern seperti sekarang ini mungkin tidak akan terwujud.

• Terus Berkembang: Meskipun sudah berusia puluhan tahun, teknologi CMOS terus berkembang dan berinovasi. Para peneliti dan insinyur terus mencari cara untuk meningkatkan performa dan efisiensi CMOS, menunjukkan bahwa teknologi ini masih punya banyak potensi untuk dieksplorasi.

• Fondasi Revolusi Digital: CMOS bisa dibilang merupakan fondasi dari revolusi digital yang kita rasakan saat ini. Tanpa CMOS, komputasi portable, internet, dan smartphone mungkin tidak akan pernah ada.

Kesimpulan¶

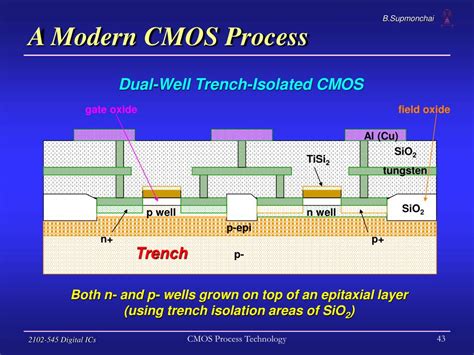

CMOS adalah teknologi semikonduktor yang sangat penting dan dominan dalam industri elektronik modern. Keunggulannya dalam hal konsumsi daya rendah, noise immunity tinggi, dan kepadatan integrasi yang tinggi membuatnya menjadi pilihan utama untuk berbagai aplikasi, mulai dari mikroprosesor hingga sensor gambar. Meskipun sudah matang, teknologi CMOS terus berkembang dan berinovasi untuk memenuhi kebutuhan akan perangkat elektronik yang semakin canggih. Pemahaman tentang CMOS penting untuk siapa saja yang tertarik dengan dunia teknologi dan elektronika.

Image just for illustration

Gimana, sudah lebih paham kan tentang CMOS? Kalau ada pertanyaan atau pendapat lain, jangan ragu untuk tulis di kolom komentar ya! Mari berdiskusi lebih lanjut tentang teknologi menarik ini!
