Jembatan Itu Apa Sih? Panduan Lengkap Mengenal Fungsi & Jenisnya!

Table of Contents

Jembatan adalah struktur yang dibangun untuk menyeberangi rintangan fisik seperti sungai, lembah, jalan raya, rel kereta api, atau badan air lainnya. Tujuan utama jembatan adalah menyediakan jalur yang aman dan nyaman bagi manusia, kendaraan, kereta api, atau bahkan pipa dan kabel untuk melintasi rintangan tersebut. Jembatan memungkinkan konektivitas dan mobilitas, memfasilitasi perdagangan, perjalanan, dan interaksi antar wilayah yang terpisah.

Sejarah Singkat Jembatan¶

Sejarah jembatan sangat panjang dan berkaitan erat dengan perkembangan peradaban manusia. Sejak zaman dahulu, manusia telah mencari cara untuk mengatasi rintangan alam. Jembatan paling awal kemungkinan besar sangat sederhana, seperti batang kayu tumbang atau batu yang melintang di atas sungai kecil.

Image just for illustration

Seiring waktu, dengan kemajuan teknologi dan pemahaman tentang teknik sipil, jembatan menjadi semakin kompleks dan canggih. Bangsa Romawi dikenal sebagai ahli pembangunan jembatan pada zaman kuno. Mereka membangun jembatan-jembatan batu yang kuat dan tahan lama, banyak di antaranya masih berdiri hingga sekarang. Jembatan-jembatan Romawi ini menggunakan prinsip lengkung yang efisien dalam mendistribusikan beban.

Pada Abad Pertengahan, pembangunan jembatan terus berkembang, terutama di Eropa. Jembatan-jembatan pada masa ini sering kali terintegrasi dengan bangunan lain seperti menara atau gerbang kota, berfungsi tidak hanya sebagai jalur penyeberangan tetapi juga sebagai bagian dari sistem pertahanan. Material yang umum digunakan masih berupa batu dan kayu.

Revolusi Industri pada abad ke-18 dan ke-19 membawa perubahan besar dalam teknologi jembatan. Penemuan baja dan besi tempa memungkinkan pembangunan jembatan dengan bentang yang jauh lebih panjang dan desain yang lebih berani. Jembatan gantung dan jembatan rangka baja mulai bermunculan, merevolusi transportasi dan teknik sipil. Insinyur seperti Isambard Kingdom Brunel dan Gustave Eiffel menjadi tokoh penting dalam era ini, merancang jembatan-jembatan ikonik yang menjadi simbol kemajuan teknologi.

Abad ke-20 dan ke-21 menyaksikan perkembangan lebih lanjut dalam desain dan material jembatan. Beton bertulang dan beton prategang menjadi material konstruksi yang sangat penting. Teknologi komputer dan perangkat lunak analisis struktur memungkinkan insinyur untuk merancang jembatan yang lebih efisien, aman, dan estetis. Jembatan-jembatan modern kini dapat memiliki bentang hingga beberapa kilometer dan dirancang untuk menahan beban yang sangat besar serta kondisi lingkungan yang ekstrem.

Jenis-Jenis Jembatan Berdasarkan Struktur¶

Ada berbagai jenis jembatan yang diklasifikasikan berdasarkan struktur utama yang digunakan untuk menopang beban. Setiap jenis memiliki karakteristik, kelebihan, dan kekurangan masing-masing, serta cocok untuk kondisi dan bentang yang berbeda. Berikut adalah beberapa jenis jembatan yang paling umum:

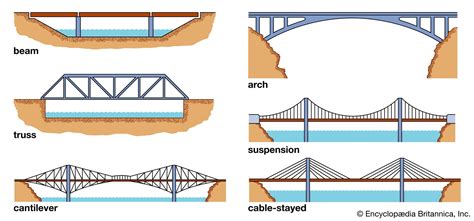

1. Jembatan Balok (Beam Bridge)¶

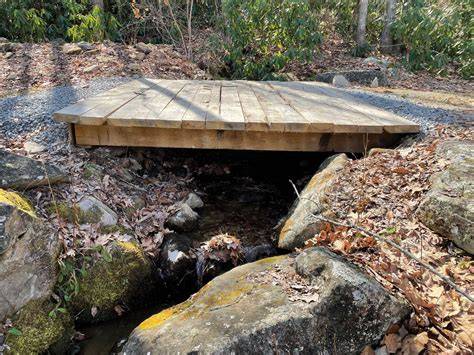

Jembatan balok adalah jenis jembatan yang paling sederhana dan paling umum. Struktur utamanya terdiri dari satu atau lebih balok horizontal yang ditopang oleh pilar atau abutment di kedua ujungnya. Beban dari jembatan dan lalu lintas di atasnya ditransfer langsung ke balok, kemudian ke pilar atau abutment, dan akhirnya ke tanah.

Image just for illustration

Jembatan balok efektif untuk bentang pendek hingga menengah, biasanya tidak lebih dari 75 meter. Material yang umum digunakan untuk jembatan balok adalah kayu, baja, dan beton. Jembatan balok mudah dibangun dan relatif murah, menjadikannya pilihan yang populer untuk jalan raya, jembatan penyeberangan orang, dan infrastruktur lainnya. Namun, untuk bentang yang lebih panjang, jembatan balok menjadi kurang efisien karena balok harus semakin tebal dan berat untuk menahan beban, yang meningkatkan biaya dan kompleksitas konstruksi.

2. Jembatan Rangka (Truss Bridge)¶

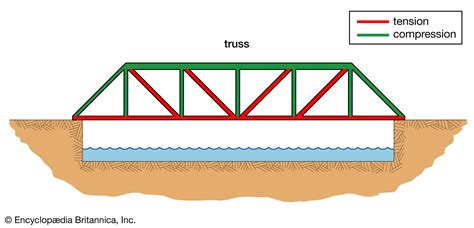

Jembatan rangka adalah jenis jembatan yang menggunakan rangka batang yang terhubung satu sama lain untuk membentuk struktur yang kuat dan ringan. Rangka batang ini biasanya berbentuk segitiga atau kombinasi segitiga dan bentuk geometris lainnya, yang dikenal sangat efisien dalam mendistribusikan beban. Beban pada jembatan rangka diteruskan melalui batang-batang rangka, yang mengalami gaya tarik atau tekan, dan akhirnya ditransfer ke pilar atau abutment.

Image just for illustration

Jembatan rangka sangat efektif untuk bentang menengah hingga panjang, bahkan bisa mencapai ratusan meter. Material yang paling umum digunakan untuk jembatan rangka adalah baja dan kayu. Jembatan rangka memiliki keunggulan dalam hal kekuatan dan efisiensi material, karena penggunaan rangka batang memungkinkan penggunaan material yang lebih sedikit dibandingkan dengan jembatan balok dengan bentang yang sama. Jembatan rangka sering digunakan untuk jembatan kereta api dan jembatan jalan raya yang membutuhkan bentang yang cukup panjang.

3. Jembatan Lengkung (Arch Bridge)¶

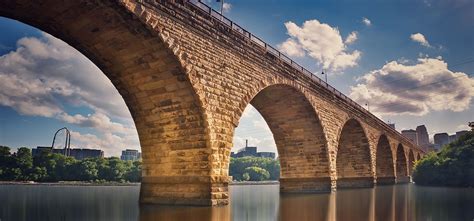

Jembatan lengkung adalah jenis jembatan yang menggunakan lengkung sebagai elemen struktur utamanya. Lengkung ini melengkung ke atas dan menopang beban jembatan dan lalu lintas di atasnya. Beban pada jembatan lengkung diteruskan melalui lengkung ke abutment di kedua ujungnya, yang menahan gaya tekan yang besar. Prinsip kerja jembatan lengkung adalah mengubah beban vertikal menjadi gaya tekan horizontal di abutment.

Image just for illustration

Jembatan lengkung sangat kuat dan stabil, dan dapat digunakan untuk bentang menengah hingga panjang. Material yang umum digunakan untuk jembatan lengkung adalah batu, beton, dan baja. Jembatan lengkung batu adalah salah satu jenis jembatan tertua dan terkuat, seperti yang dibangun oleh bangsa Romawi. Jembatan lengkung beton modern sering kali menggunakan beton bertulang atau beton prategang untuk meningkatkan kekuatan dan bentang. Jembatan lengkung baja dapat memiliki bentang yang sangat panjang dan sering kali digunakan untuk jembatan ikonik dengan desain yang estetis.

4. Jembatan Gantung (Suspension Bridge)¶

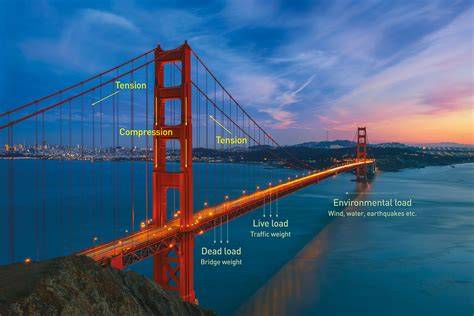

Jembatan gantung adalah jenis jembatan yang memiliki dek jembatan yang digantung oleh kabel-kabel vertikal dari kabel utama yang membentang di antara menara-menara tinggi. Kabel utama ini ditambatkan pada blok jangkar yang kuat di kedua ujung jembatan. Beban dari dek jembatan dan lalu lintas diteruskan ke kabel vertikal, kemudian ke kabel utama, menara, dan akhirnya ke blok jangkar.

Image just for illustration

Jembatan gantung adalah jenis jembatan yang paling efektif untuk bentang sangat panjang, bahkan bisa mencapai beberapa kilometer. Jembatan gantung memungkinkan pembangunan jembatan dengan bentang terpanjang di dunia. Material utama yang digunakan adalah baja berkekuatan tinggi untuk kabel utama dan menara. Jembatan gantung membutuhkan desain dan konstruksi yang sangat kompleks, tetapi memungkinkan untuk menyeberangi selat atau lembah yang sangat lebar. Contoh jembatan gantung terkenal adalah Jembatan Golden Gate di San Francisco dan Jembatan Akashi Kaikyo di Jepang.

5. Jembatan Kabel Pancang (Cable-Stayed Bridge)¶

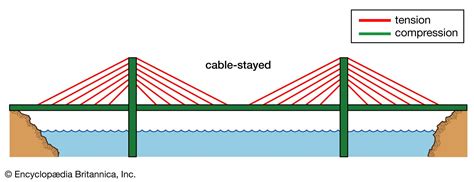

Jembatan kabel pancang mirip dengan jembatan gantung, tetapi perbedaannya terletak pada cara dek jembatan ditopang. Pada jembatan kabel pancang, dek jembatan langsung dihubungkan ke menara dengan kabel-kabel yang miring. Tidak ada kabel utama yang membentang di antara menara seperti pada jembatan gantung. Beban dari dek jembatan diteruskan langsung ke kabel-kabel miring, kemudian ke menara, dan akhirnya ke fondasi.

Image just for illustration

Jembatan kabel pancang efektif untuk bentang menengah hingga panjang, dan sering kali lebih ekonomis daripada jembatan gantung untuk bentang di rentang tersebut. Jembatan kabel pancang juga memiliki tampilan yang estetis dengan kabel-kabel miring yang membentuk pola kipas atau harpa. Material utama yang digunakan adalah baja untuk kabel dan menara, dan beton atau baja untuk dek jembatan. Contoh jembatan kabel pancang terkenal adalah Jembatan Suramadu di Indonesia dan Jembatan Vasco da Gama di Portugal.

6. Jembatan Kantilever (Cantilever Bridge)¶

Jembatan kantilever dibangun menggunakan kantilever—struktur horizontal yang hanya ditopang pada satu ujung. Pada jembatan kantilever, kantilever biasanya dibangun dari pilar-pilar yang berlawanan arah dan bertemu di tengah bentang. Dek jembatan kemudian dibangun di atas kantilever-kantilever ini. Beban pada jembatan kantilever diteruskan melalui kantilever ke pilar-pilar.

Image just for illustration

Jembatan kantilever efektif untuk bentang menengah hingga panjang, dan memiliki keunggulan dalam hal konstruksi di atas air yang dalam atau medan yang sulit. Jembatan kantilever dapat dibangun tanpa membutuhkan perancah sementara di bawah bentang utama, yang membuatnya lebih efisien dalam kondisi tertentu. Material yang umum digunakan adalah baja dan beton. Contoh jembatan kantilever terkenal adalah Jembatan Forth Rail di Skotlandia dan Jembatan Quebec di Kanada.

7. Jembatan Portal (Portal Frame Bridge)¶

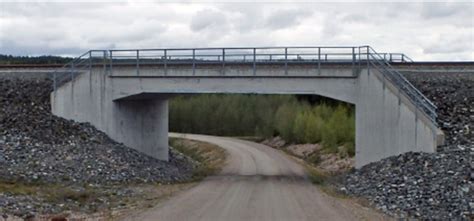

Jembatan portal, juga dikenal sebagai jembatan rangka kaku, adalah jenis jembatan di mana struktur atas dan pilar-pilarnya terhubung secara kaku, membentuk rangka portal. Kekakuan pada sambungan ini memungkinkan jembatan untuk menahan momen lentur dan gaya geser selain beban vertikal. Jembatan portal sering kali memiliki tampilan yang sederhana dan bersih.

Image just for illustration

Jembatan portal umumnya digunakan untuk bentang pendek hingga menengah, dan sering kali terbuat dari beton bertulang atau baja. Jembatan portal efisien dalam hal penggunaan material dan konstruksi, dan sering digunakan untuk jembatan jalan raya, jembatan penyeberangan orang, dan jembatan kereta api di daerah perkotaan.

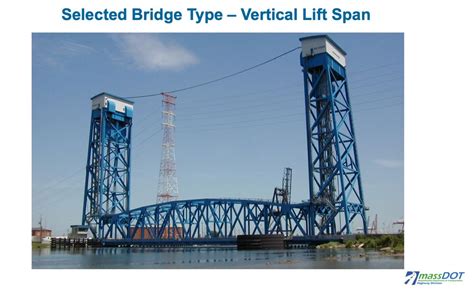

8. Jembatan Ayun (Swing Bridge) dan Jembatan Angkat (Lift Bridge)¶

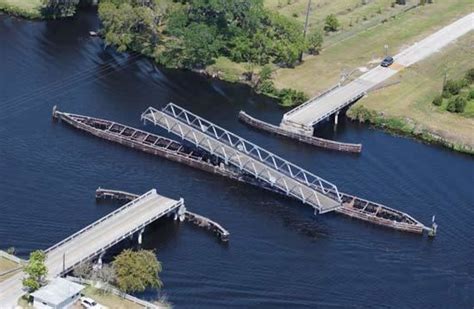

Jembatan ayun dan jembatan angkat adalah jenis jembatan bergerak yang dirancang untuk memungkinkan lalu lintas air lewat di bawahnya. Jembatan ayun berputar secara horizontal pada poros vertikal, sedangkan jembatan angkat mengangkat dek jembatan secara vertikal.

Image just for illustration

Image just for illustration

Jembatan ayun dan jembatan angkat umumnya digunakan di kanal atau sungai yang sibuk dengan lalu lintas kapal yang tinggi. Mekanisme penggerak jembatan ini bisa berupa hidrolik, mekanik, atau elektromekanis. Jembatan-jembatan ini membutuhkan sistem kontrol dan keamanan yang kompleks untuk memastikan operasi yang aman dan efisien.

9. Viaduk¶

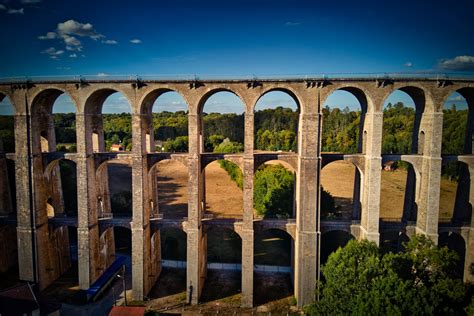

Viaduk adalah jenis jembatan panjang dan tinggi yang terdiri dari serangkaian lengkungan, pilar, atau bentang yang berulang. Viaduk sering kali dibangun untuk menyeberangi lembah, ngarai, atau dataran rendah yang luas. Viaduk dapat digunakan untuk jalan raya, rel kereta api, atau saluran air.

Image just for illustration

Viaduk dapat dibangun menggunakan berbagai jenis struktur jembatan, seperti jembatan lengkung, jembatan balok, atau jembatan rangka. Viaduk sering kali menjadi landmark arsitektur yang mengesankan karena skala dan desainnya yang monumental. Contoh viaduk terkenal adalah Viaduk Millau di Prancis dan Viaduk Glenfinnan di Skotlandia.

Material yang Digunakan dalam Pembangunan Jembatan¶

Pemilihan material untuk pembangunan jembatan sangat penting dan bergantung pada berbagai faktor, termasuk jenis jembatan, bentang, beban yang harus ditahan, kondisi lingkungan, dan biaya. Berikut adalah beberapa material yang paling umum digunakan dalam pembangunan jembatan:

1. Kayu¶

Kayu adalah salah satu material konstruksi jembatan tertua. Kayu mudah didapatkan, mudah dikerjakan, dan relatif murah. Kayu cocok untuk jembatan bentang pendek seperti jembatan pejalan kaki atau jembatan di taman. Namun, kayu rentan terhadap pembusukan, serangan serangga, dan kebakaran, sehingga memerlukan perawatan yang rutin dan memiliki umur pakai yang lebih pendek dibandingkan material lain.

2. Batu¶

Batu juga merupakan material konstruksi jembatan tradisional yang telah digunakan selama berabad-abad, terutama oleh bangsa Romawi. Batu sangat kuat dan tahan lama, terutama terhadap tekanan. Jembatan batu lengkung sangat kuat dan dapat bertahan selama ratusan tahun. Namun, batu berat, sulit dikerjakan, dan mahal untuk dipasang. Penggunaan batu modern sering kali terbatas pada lapisan permukaan atau elemen dekoratif.

3. Besi Tuang dan Besi Tempa¶

Besi tuang dan besi tempa mulai digunakan dalam pembangunan jembatan pada awal Revolusi Industri. Besi tuang kuat dalam menahan tekanan, tetapi rapuh dan rentan terhadap tegangan tarik. Besi tempa lebih kuat dalam menahan tegangan tarik dan lebih ulet daripada besi tuang. Jembatan besi pertama, seperti Jembatan Iron di Inggris, menggunakan besi tuang. Namun, besi tempa kemudian menjadi material yang lebih disukai untuk jembatan rangka dan jembatan lengkung karena kekuatannya yang lebih baik.

4. Baja¶

Baja adalah material konstruksi jembatan yang paling dominan saat ini. Baja memiliki kekuatan tarik dan tekan yang sangat tinggi, serta ulet dan tahan lama. Baja memungkinkan pembangunan jembatan dengan bentang yang sangat panjang dan desain yang kompleks. Baja digunakan untuk berbagai jenis jembatan, termasuk jembatan rangka, jembatan gantung, jembatan kabel pancang, dan jembatan balok. Baja juga dapat didaur ulang, menjadikannya pilihan yang lebih berkelanjutan. Namun, baja rentan terhadap korosi, sehingga memerlukan perlindungan seperti pengecatan atau pelapisan galvanis.

5. Beton¶

Beton adalah material komposit yang terbuat dari campuran semen, agregat (pasir dan kerikil), dan air. Beton sangat kuat dalam menahan tekanan dan relatif murah. Beton digunakan secara luas dalam pembangunan jembatan, terutama untuk pilar, abutment, dek jembatan, dan jembatan lengkung. Beton bertulang, yang menggabungkan tulangan baja ke dalam beton, meningkatkan kekuatan tarik beton dan membuatnya lebih serbaguna. Beton prategang adalah jenis beton bertulang yang diberi tegangan awal untuk meningkatkan kekuatannya dan mengurangi retak. Beton prategang sering digunakan untuk jembatan balok dan jembatan kabel pancang.

6. Material Komposit¶

Material komposit, seperti fiberglass reinforced polymer (FRP) dan carbon fiber reinforced polymer (CFRP), adalah material modern yang semakin populer dalam pembangunan jembatan. Material komposit sangat ringan, kuat, tahan korosi, dan memiliki umur pakai yang panjang. Material komposit dapat digunakan untuk dek jembatan, tulangan beton, atau bahkan sebagai elemen struktur utama pada jembatan kecil dan menengah. Meskipun biaya awal material komposit lebih tinggi daripada material tradisional, keunggulan dalam hal kinerja dan perawatan jangka panjang dapat menjadikannya pilihan yang menarik.

Bagian-Bagian Utama Jembatan¶

Meskipun desain jembatan dapat bervariasi secara signifikan, sebagian besar jembatan memiliki komponen dasar yang sama. Memahami bagian-bagian utama jembatan membantu kita menghargai kompleksitas dan rekayasa yang terlibat dalam pembangunan struktur yang vital ini.

1. Dek Jembatan (Deck)¶

Dek jembatan adalah permukaan horizontal jembatan yang menopang lalu lintas, baik itu kendaraan, pejalan kaki, atau kereta api. Dek jembatan biasanya terbuat dari beton, baja, kayu, atau material komposit. Dek jembatan harus kuat dan tahan lama untuk menahan beban lalu lintas dan kondisi lingkungan. Permukaan dek jembatan sering kali diberi lapisan anti-selip untuk meningkatkan keamanan.

2. Struktur Atas (Superstructure)¶

Struktur atas jembatan adalah bagian jembatan yang berada di atas pilar atau abutment, termasuk dek jembatan dan elemen struktur utama yang menopangnya. Jenis struktur atas bervariasi tergantung pada jenis jembatan. Pada jembatan balok, struktur atas adalah balok horizontal. Pada jembatan rangka, struktur atas adalah rangka batang. Pada jembatan gantung, struktur atas meliputi kabel utama, kabel vertikal, dan dek jembatan yang digantung.

3. Struktur Bawah (Substructure)¶

Struktur bawah jembatan adalah bagian jembatan yang berada di bawah struktur atas, termasuk pilar, abutment, dan fondasi. Struktur bawah berfungsi untuk menopang struktur atas dan mentransfer beban jembatan ke tanah. Struktur bawah harus kuat dan stabil untuk menahan beban yang besar dan kondisi tanah yang bervariasi.

4. Pilar (Piers)¶

Pilar adalah penopang vertikal yang terletak di antara abutment dan menopang bentang jembatan. Pilar biasanya terbuat dari beton, baja, atau batu. Pilar harus dirancang untuk menahan beban vertikal dari struktur atas serta gaya horizontal akibat angin, gempa bumi, atau arus air. Desain pilar bervariasi tergantung pada jenis jembatan dan kondisi lingkungan.

5. Abutment¶

Abutment adalah penopang di ujung-ujung jembatan yang menghubungkan jembatan dengan tanah atau jalan pendekatan. Abutment tidak hanya menopang ujung struktur atas, tetapi juga menahan tekanan tanah dari jalan pendekatan. Abutment biasanya terbuat dari beton atau batu dan dirancang untuk menahan beban vertikal dan horizontal.

6. Fondasi¶

Fondasi adalah bagian paling bawah dari struktur bawah yang mentransfer beban jembatan ke tanah atau batuan di bawahnya. Jenis fondasi bergantung pada kondisi tanah dan beban jembatan. Fondasi dapat berupa fondasi dangkal (seperti fondasi telapak atau fondasi menerus) atau fondasi dalam (seperti tiang pancang atau caisson). Desain fondasi sangat penting untuk memastikan stabilitas dan keamanan jembatan.

7. Kabel (Cables) dan Menara (Towers) (pada Jembatan Gantung dan Kabel Pancang)¶

Pada jembatan gantung dan jembatan kabel pancang, kabel dan menara adalah komponen struktur yang sangat penting. Kabel utama pada jembatan gantung membentang di antara menara dan menopang dek jembatan melalui kabel vertikal. Pada jembatan kabel pancang, kabel miring menghubungkan dek jembatan langsung ke menara. Menara adalah struktur vertikal tinggi yang menopang kabel dan mentransfer beban ke fondasi. Kabel dan menara biasanya terbuat dari baja berkekuatan tinggi.

Fakta Menarik Seputar Jembatan¶

• Jembatan tertua yang masih digunakan: Jembatan Arkadiko di Yunani, diperkirakan dibangun pada abad ke-13 SM, masih digunakan hingga saat ini.
• Jembatan terpanjang di dunia: Danyang–Kunshan Grand Bridge di Tiongkok, memiliki panjang sekitar 164 kilometer dan merupakan bagian dari jalur kereta api berkecepatan tinggi.
• Jembatan gantung terpanjang: Jembatan Akashi Kaikyo di Jepang, memiliki bentang utama sepanjang 1.991 meter.
• Jembatan dengan desain unik: Jembatan Rolling Bridge di London, Inggris, dapat menggulung menjadi bentuk segi delapan untuk memungkinkan perahu lewat.
• Jembatan yang dibangun dalam waktu singkat: Jembatan Bayley adalah jembatan rangka portabel pra-fabrikasi yang dikembangkan oleh Inggris selama Perang Dunia II dan dapat dibangun dengan cepat oleh insinyur militer.
• Jembatan tertinggi: Jembatan Beipanjiang di Tiongkok, melintasi lembah dengan ketinggian sekitar 565 meter di atas permukaan sungai.

Tips Menarik Tentang Jembatan¶

• Perhatikan rambu lalu lintas: Selalu patuhi batas kecepatan dan rambu lalu lintas saat melintasi jembatan. Jembatan memiliki batasan beban dan kondisi khusus yang perlu diperhatikan.
• Nikmati pemandangan: Jembatan sering kali menawarkan pemandangan yang indah. Jika memungkinkan, luangkan waktu untuk menikmati pemandangan dari atas jembatan, terutama jembatan ikonik.
• Pelajari sejarah dan desain jembatan: Setiap jembatan memiliki cerita dan teknik rekayasa yang unik. Cari tahu lebih banyak tentang jembatan yang Anda lintasi atau kunjungi untuk meningkatkan apresiasi Anda terhadap karya teknik sipil ini.
• Jaga kebersihan jembatan: Jangan membuang sampah di jembatan. Jembatan adalah fasilitas publik yang perlu dijaga kebersihannya.
• Laporkan kerusakan: Jika Anda melihat kerusakan pada jembatan, seperti retakan, lubang, atau komponen yang rusak, laporkan kepada pihak berwenang agar dapat segera diperbaiki.

Jembatan bukan hanya sekadar struktur fisik, tetapi juga simbol konektivitas, kemajuan, dan inovasi manusia. Dari jembatan kayu sederhana hingga jembatan gantung raksasa, jembatan telah memainkan peran penting dalam sejarah dan peradaban manusia. Semoga artikel ini memberikan pemahaman yang lebih baik tentang apa yang dimaksud dengan jembatan dan berbagai aspek menarik di sekitarnya.

Bagaimana pendapatmu tentang jembatan? Jembatan mana yang paling berkesan bagimu? Yuk, berbagi di kolom komentar!
