Flowchart: Panduan Lengkap, Definisi, Fungsi & Cara Bikinnya!

Table of Contents

Flowchart, atau diagram alir, adalah representasi visual dari urutan langkah-langkah dalam suatu proses. Bayangkan kamu ingin membuat secangkir kopi. Tanpa flowchart, kamu mungkin hanya tahu langkah-langkahnya secara umum. Tapi dengan flowchart, setiap langkah – mulai dari menyiapkan air, memasukkan kopi, hingga menyajikan kopi – akan digambarkan secara jelas menggunakan simbol-simbol grafis yang saling terhubung. Sederhananya, flowchart itu seperti peta visual yang membantumu memahami alur kerja suatu proses dari awal hingga akhir.

Fungsi Utama Flowchart: Mengapa Diagram Alir Sangat Berguna?¶

Flowchart bukan hanya sekadar gambar cantik, lho. Diagram ini punya banyak fungsi penting yang membuatnya jadi alat yang sangat berguna di berbagai bidang. Salah satu fungsi utamanya adalah untuk memudahkan pemahaman suatu proses yang kompleks. Ketika sebuah proses dijelaskan dengan kata-kata saja, terkadang sulit untuk membayangkannya secara utuh. Nah, dengan flowchart, proses yang rumit itu dipecah menjadi langkah-langkah kecil yang mudah diikuti, dan divisualisasikan dengan simbol-simbol yang intuitif.

Selain itu, flowchart juga berfungsi sebagai alat komunikasi yang efektif. Bayangkan kamu ingin menjelaskan alur kerja suatu sistem kepada timmu. Daripada menjelaskan panjang lebar dengan kata-kata yang mungkin membingungkan, akan jauh lebih efektif jika kamu menggunakan flowchart. Semua orang dalam tim bisa melihat visualisasi yang sama, sehingga pemahaman menjadi lebih seragam dan minim miskomunikasi. Flowchart juga sangat membantu dalam dokumentasi proses. Dengan adanya flowchart, proses suatu sistem atau prosedur bisa terdokumentasi dengan baik dan mudah dipahami di kemudian hari. Ini sangat berguna untuk keperluan audit, pelatihan karyawan baru, atau bahkan untuk pengembangan sistem di masa depan.

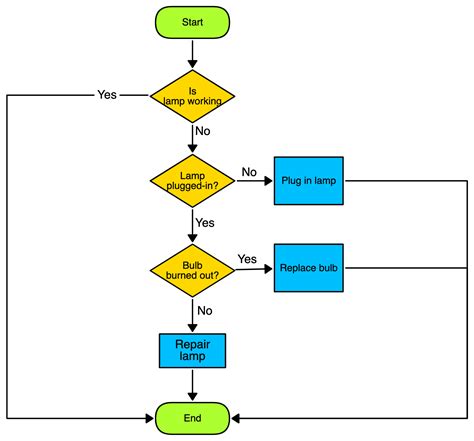

Image just for illustration

Flowchart juga berperan penting dalam analisis dan perbaikan proses. Dengan memvisualisasikan proses dalam bentuk flowchart, kita bisa lebih mudah mengidentifikasi potensi masalah, hambatan, atau area yang tidak efisien. Misalnya, kita bisa melihat langkah-langkah mana yang terlalu panjang, berulang, atau bahkan tidak perlu. Dari analisis ini, kita bisa merancang perbaikan proses untuk membuatnya lebih efisien dan efektif. Dalam dunia pemrograman, flowchart sangat penting dalam perencanaan algoritma. Sebelum menulis kode program yang rumit, programmer biasanya membuat flowchart terlebih dahulu untuk memvisualisasikan logika programnya. Flowchart membantu programmer untuk merancang alur program secara sistematis, menghindari kesalahan logika, dan memastikan program berjalan sesuai dengan yang diharapkan.

Jenis-Jenis Flowchart: Beragam Bentuk untuk Berbagai Keperluan¶

Ternyata, flowchart itu ada banyak jenisnya lho! Meskipun tujuan utamanya sama, yaitu memvisualisasikan proses, tapi setiap jenis flowchart punya fokus dan kegunaan yang sedikit berbeda. Beberapa jenis flowchart yang umum digunakan antara lain:

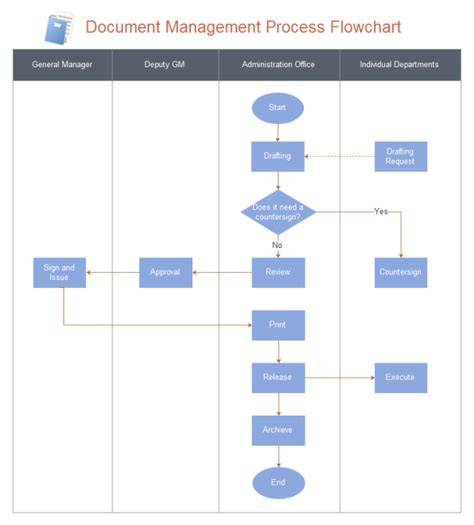

1. Flowchart Dokumen (Document Flowchart)¶

Jenis flowchart ini fokus pada alur dokumen dalam suatu sistem atau prosedur. Document flowchart sangat berguna untuk menggambarkan bagaimana dokumen-dokumen seperti formulir, laporan, atau surat-surat berpindah antar departemen atau bagian dalam suatu organisasi. Misalnya, dalam proses pengajuan cuti karyawan, document flowchart akan menunjukkan alur formulir cuti, mulai dari diisi oleh karyawan, disetujui oleh atasan, diproses oleh bagian HRD, hingga akhirnya diarsipkan.

Image just for illustration

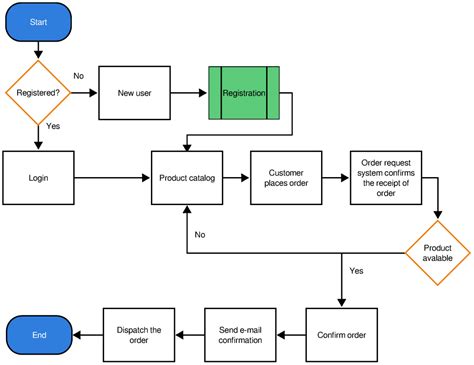

2. Flowchart Sistem (System Flowchart)¶

System flowchart menggambarkan alur kerja sistem secara keseluruhan, termasuk input, proses, dan output. Jenis flowchart ini lebih luas cakupannya dibandingkan document flowchart, karena tidak hanya fokus pada dokumen, tapi juga pada data, perangkat keras, perangkat lunak, dan bahkan manusia yang terlibat dalam sistem. Misalnya, system flowchart untuk sistem kasir di supermarket akan menggambarkan alur proses mulai dari scan barang, perhitungan total belanja, pembayaran oleh pelanggan, hingga pencetakan struk.

Image just for illustration

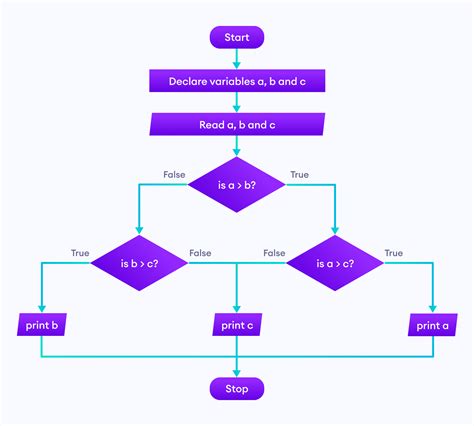

3. Flowchart Program (Program Flowchart)¶

Nah, kalau jenis flowchart ini pasti akrab banget buat kamu yang belajar pemrograman. Program flowchart digunakan untuk merancang alur logika suatu program komputer. Flowchart ini memvisualisasikan urutan instruksi yang harus dijalankan oleh komputer untuk menyelesaikan suatu tugas. Mulai dari input data, proses perhitungan atau manipulasi data, pengambilan keputusan (dengan kondisi if-else misalnya), hingga output hasil program. Program flowchart sangat membantu programmer untuk memahami logika program sebelum mulai menulis kode, sehingga mengurangi risiko kesalahan dan mempercepat proses pengembangan program.

Image just for illustration

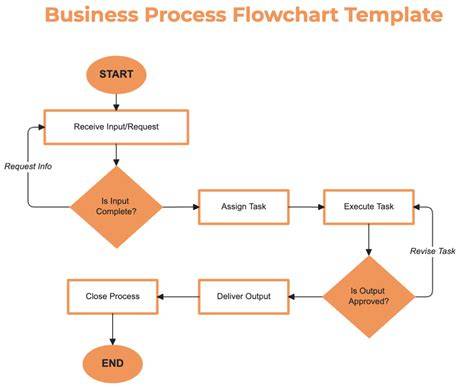

4. Flowchart Proses (Process Flowchart)¶

Process flowchart fokus pada langkah-langkah dalam suatu proses bisnis atau manufaktur. Jenis flowchart ini sangat detail dan menggambarkan setiap tahapan proses secara rinci, termasuk input, output, aktivitas, dan keputusan yang terlibat di setiap langkah. Process flowchart sering digunakan dalam manajemen kualitas dan perbaikan proses bisnis, karena membantu untuk mengidentifikasi inefisiensi dan peluang peningkatan dalam proses produksi atau layanan. Misalnya, process flowchart untuk proses pembuatan roti akan menggambarkan setiap langkah mulai dari persiapan bahan, pencampuran adonan, pembentukan roti, pemanggangan, hingga pengemasan.

Image just for illustration

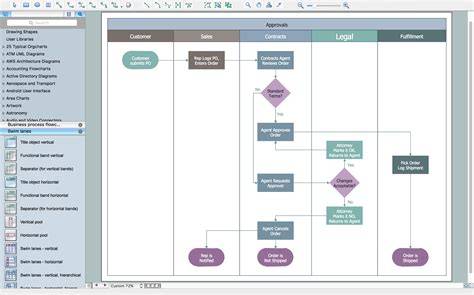

5. Flowchart Swimlane (Swimlane Flowchart)¶

Jenis flowchart yang satu ini, swimlane flowchart, punya keunikan karena membagi proses berdasarkan tanggung jawab atau departemen. Setiap “jalur” (swimlane) dalam flowchart mewakili satu pihak yang bertanggung jawab dalam proses. Swimlane flowchart sangat berguna untuk menggambarkan proses yang melibatkan banyak pihak atau departemen, sehingga alur kerja dan tanggung jawab masing-masing pihak menjadi lebih jelas. Misalnya, dalam proses pemesanan barang online, swimlane flowchart bisa membagi jalur untuk pelanggan, bagian penjualan, bagian gudang, dan bagian pengiriman, sehingga terlihat jelas alur kerja dan tanggung jawab masing-masing pihak dalam proses pemesanan tersebut.

Image just for illustration

Simbol-Simbol Flowchart: Bahasa Visual Diagram Alir¶

Seperti bahasa pemrograman punya sintaks, flowchart juga punya “bahasa” simbol-simbolnya sendiri. Setiap simbol dalam flowchart punya makna khusus yang merepresentasikan jenis langkah atau tindakan tertentu dalam proses. Dengan memahami simbol-simbol ini, kita bisa membaca dan membuat flowchart dengan benar. Beberapa simbol flowchart yang paling umum digunakan adalah:

1. Simbol Terminal (Oval)¶

Simbol berbentuk oval ini menandakan awal (Start) dan akhir (End) dari suatu flowchart. Setiap flowchart pasti punya simbol terminal awal dan akhir.

Image just for illustration

2. Simbol Proses (Persegi Panjang)¶

Simbol persegi panjang digunakan untuk merepresentasikan proses atau tindakan yang dilakukan dalam suatu langkah flowchart. Di dalam simbol ini, biasanya dituliskan deskripsi singkat mengenai tindakan yang dilakukan.

Image just for illustration

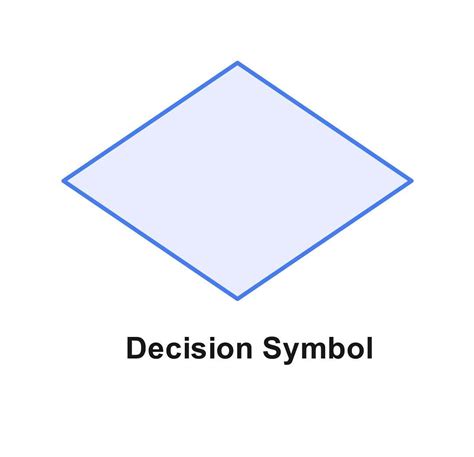

3. Simbol Keputusan (Berlian/Diamond)¶

Simbol berlian atau diamond melambangkan titik keputusan dalam flowchart. Biasanya, pada simbol ini terdapat pertanyaan atau kondisi yang harus dijawab dengan “Ya” atau “Tidak”. Alur flowchart akan bercabang tergantung pada jawaban dari keputusan ini.

Image just for illustration

4. Simbol Input/Output (Jajar Genjang)¶

Simbol jajar genjang digunakan untuk merepresentasikan input (masukan) atau output (keluaran) dalam suatu proses. Input bisa berupa data yang dimasukkan ke dalam sistem, sedangkan output adalah hasil yang dihasilkan dari proses.

Image just for illustration

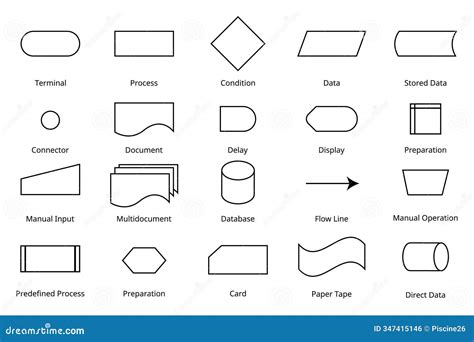

5. Simbol Alir (Panah)¶

Simbol panah atau flow line menunjukkan arah aliran proses dalam flowchart. Panah menghubungkan antar simbol dan menunjukkan urutan langkah-langkah dalam proses.

Image just for illustration

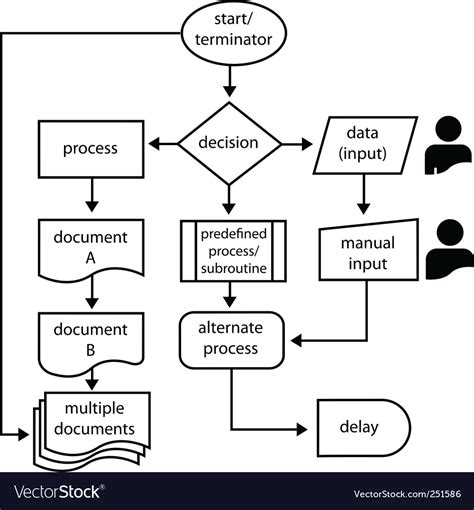

Selain simbol-simbol utama di atas, ada juga simbol-simbol lain yang mungkin kamu temui dalam flowchart, seperti simbol dokumen, simbol database, simbol penghubung (connector), dan lain-lain. Setiap simbol punya makna dan kegunaan spesifik dalam menggambarkan alur proses.

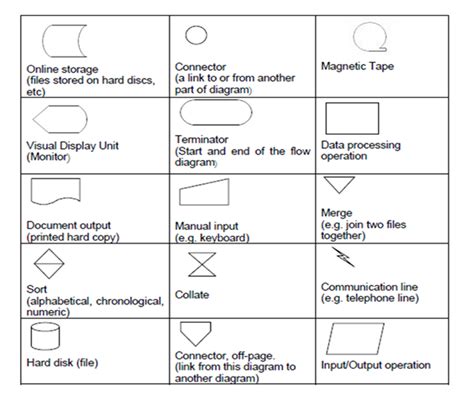

Berikut ini tabel rangkuman simbol flowchart beserta penjelasannya:

Simbol	Nama Simbol	Fungsi
	Terminal	Awal atau akhir proses
	Proses	Langkah atau tindakan dalam proses
	Keputusan	Titik pengambilan keputusan (Ya/Tidak)
	Input/Output	Masukan atau keluaran data/informasi
	Alir (Flow Line)	Arah aliran proses
	Dokumen	Dokumen atau laporan

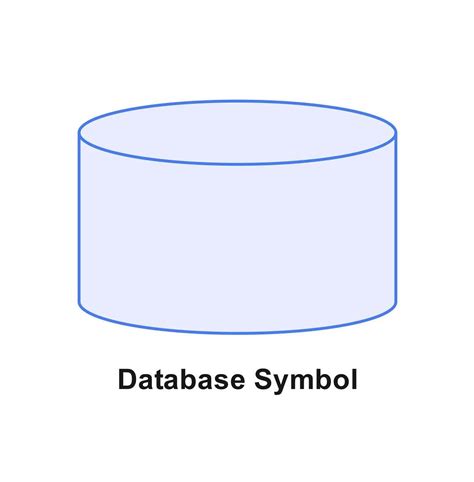

	Database	Penyimpanan data
	Penghubung	Menghubungkan flowchart yang terpisah

Image just for illustration for all symbols in the table

Cara Membuat Flowchart: Panduan Praktis Langkah demi Langkah¶

Membuat flowchart itu sebenarnya tidak sulit, kok. Yang penting kamu paham alur proses yang ingin digambarkan, dan tahu simbol-simbol flowchart yang tepat untuk digunakan. Berikut ini langkah-langkah praktis membuat flowchart:

1. Identifikasi dan pahami proses yang ingin diflowchartkan. Langkah pertama adalah memahami betul proses apa yang ingin kamu visualisasikan. Uraikan proses tersebut menjadi langkah-langkah yang lebih kecil dan logis. Misalnya, jika kamu ingin membuat flowchart untuk proses pendaftaran akun online, kamu perlu memahami alur pendaftarannya, mulai dari membuka website, mengisi formulir, verifikasi email, hingga akun aktif.

2. Tentukan titik awal dan akhir proses. Setiap flowchart harus punya titik awal dan akhir yang jelas. Titik awal biasanya adalah kejadian yang memicu proses, sedangkan titik akhir adalah hasil akhir yang ingin dicapai. Gunakan simbol terminal (oval) untuk menandai awal dan akhir flowchart.

3. Urutkan langkah-langkah proses secara logis. Setelah menentukan titik awal dan akhir, susun langkah-langkah proses secara berurutan dari awal hingga akhir. Pastikan urutannya logis dan mudah diikuti. Gunakan simbol proses (persegi panjang) untuk setiap langkah utama dalam proses.

4. Gunakan simbol keputusan jika diperlukan. Jika dalam proses ada titik di mana perlu ada pengambilan keputusan (misalnya, kondisi if-else), gunakan simbol keputusan (berlian). Tulis pertanyaan atau kondisi di dalam simbol berlian, dan buat cabang panah untuk jawaban “Ya” dan “Tidak”.

5. Hubungkan simbol-simbol dengan panah alir. Gunakan panah alir (flow line) untuk menghubungkan simbol-simbol flowchart sesuai dengan urutan langkah-langkah proses. Pastikan arah panah jelas dan menunjukkan aliran proses dari awal hingga akhir.

6. Periksa dan uji flowchart. Setelah selesai membuat flowchart, periksa kembali untuk memastikan tidak ada kesalahan logika atau langkah yang terlewat. Kamu bisa menguji flowchart dengan menjalankan proses sesuai dengan alur yang digambarkan, untuk memastikan flowchart tersebut akurat dan mudah dipahami. Minta orang lain untuk membaca flowchartmu, apakah mudah dimengerti atau tidak.

Tips Tambahan:

• Mulai dari proses yang sederhana. Jika kamu baru pertama kali membuat flowchart, mulailah dengan proses yang sederhana dan tidak terlalu rumit. Setelah terbiasa, kamu bisa mencoba membuat flowchart untuk proses yang lebih kompleks.
• Gunakan software flowchart jika perlu. Ada banyak software atau aplikasi online yang bisa membantu kamu membuat flowchart dengan mudah, seperti Microsoft Visio, Lucidchart, Draw.io, dan lain-lain. Software ini biasanya menyediakan template dan simbol-simbol flowchart yang siap pakai, sehingga proses pembuatan flowchart menjadi lebih cepat dan efisien. Tapi kalau prosesnya sederhana, menggambar manual juga oke kok!
• Buat flowchart yang ringkas dan mudah dibaca. Hindari membuat flowchart yang terlalu panjang dan rumit. Usahakan flowchart tetap ringkas, jelas, dan mudah dibaca oleh orang lain. Gunakan bahasa yang sederhana dan hindari jargon yang sulit dipahami.

Manfaat Flowchart dalam Kehidupan Sehari-hari: Lebih dari Sekadar Bisnis dan Program¶

Meskipun sering digunakan dalam bisnis, pemrograman, dan bidang teknis lainnya, manfaat flowchart sebenarnya juga bisa kita rasakan dalam kehidupan sehari-hari lho! Diagram alir ini bisa membantu kita menyelesaikan berbagai masalah dan pekerjaan dengan lebih terstruktur dan efisien.

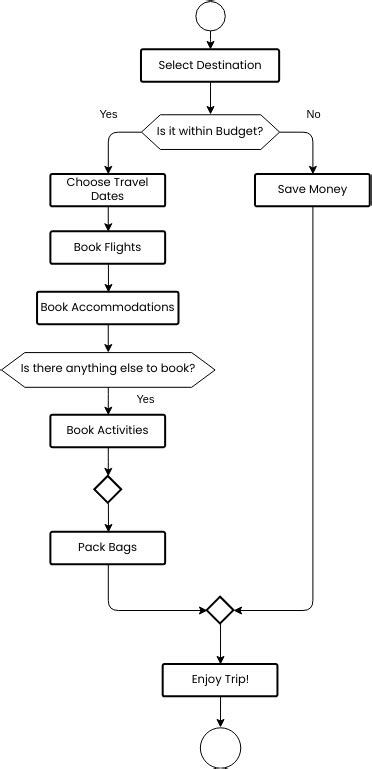

Misalnya, saat kamu ingin membuat rencana perjalanan. Kamu bisa membuat flowchart sederhana untuk memvisualisasikan langkah-langkahnya, mulai dari menentukan destinasi, mencari tiket transportasi dan akomodasi, membuat itinerary kegiatan, hingga persiapan packing. Dengan flowchart ini, rencana perjalananmu jadi lebih terorganisir dan minim risiko ada yang terlewat.

Image just for illustration

Atau saat kamu ingin memasak resep baru. Resep masakan sebenarnya adalah flowchart sederhana! Urutan langkah-langkah dalam resep itu persis seperti alur flowchart. Dengan mengikuti resep (yang bisa dianggap sebagai flowchart masakan), kamu bisa memasak hidangan baru dengan lebih mudah dan sukses.

Flowchart juga bisa membantu dalam mengambil keputusan sehari-hari. Misalnya, saat kamu bingung memilih antara dua pilihan, kamu bisa membuat flowchart sederhana dengan simbol keputusan untuk memvisualisasikan faktor-faktor yang perlu dipertimbangkan dan alur pengambilan keputusannya. Ini bisa membantu kamu membuat keputusan yang lebih rasional dan terstruktur.

Bahkan, flowchart bisa digunakan untuk mengatur rutinitas harian. Kamu bisa membuat flowchart untuk rutinitas pagi, rutinitas kerja, atau rutinitas malammu. Dengan visualisasi ini, kamu bisa memastikan rutinitasmu berjalan lancar dan efisien, serta mengidentifikasi area yang bisa diperbaiki. Intinya, flowchart itu alat yang serbaguna dan bisa diterapkan di berbagai aspek kehidupan, tidak hanya terbatas pada dunia bisnis atau teknologi.

Fakta Menarik tentang Flowchart: Sejarah dan Perkembangannya¶

Flowchart ternyata punya sejarah yang cukup panjang dan menarik lho! Konsep diagram alir ini sudah ada sejak awal abad ke-20, dan terus berkembang hingga sekarang. Berikut beberapa fakta menarik tentang flowchart:

• Awalnya dikenal sebagai “flow process chart”. Konsep flowchart pertama kali diperkenalkan oleh Frank dan Lillian Gilbreth pada awal tahun 1920-an. Mereka menyebutnya “flow process chart” dan menggunakannya untuk mempelajari dan meningkatkan efisiensi proses kerja di industri manufaktur.

• Standarisasi simbol flowchart oleh ANSI dan ISO. Seiring dengan perkembangan teknologi informasi dan komputer, flowchart menjadi semakin penting dalam bidang pemrograman dan sistem informasi. Untuk memastikan keseragaman dan pemahaman yang sama, American National Standards Institute (ANSI) dan International Organization for Standardization (ISO) membuat standar simbol-simbol flowchart yang digunakan secara internasional hingga saat ini.

• Flowchart menjadi dasar pengembangan UML. Unified Modeling Language (UML), yang merupakan bahasa pemodelan standar dalam pengembangan perangkat lunak, banyak terinspirasi dari konsep flowchart. Beberapa diagram UML, seperti activity diagram dan state diagram, memiliki kemiripan dengan flowchart dalam memvisualisasikan alur proses dan alur kerja sistem.

• Flowchart masih relevan di era digital. Meskipun sekarang ada banyak alat dan teknik pemodelan proses yang lebih canggih, flowchart tetap relevan dan banyak digunakan hingga saat ini. Kesederhanaan dan kemudahan pemahaman flowchart membuatnya tetap menjadi pilihan yang efektif untuk memvisualisasikan proses, terutama untuk komunikasi dan dokumentasi yang cepat dan jelas.

Jadi, flowchart itu bukan cuma diagram jadul, ya! Tapi alat visualisasi yang punya sejarah panjang, terus berkembang, dan tetap relevan di era modern ini. Kemampuannya untuk menyederhanakan proses yang kompleks dan memfasilitasi komunikasi membuatnya tetap menjadi aset berharga di berbagai bidang.

Gimana, sekarang sudah lebih paham kan apa itu flowchart dan betapa bermanfaatnya diagram alir ini? Kalau kamu punya pengalaman menarik menggunakan flowchart, atau punya pertanyaan seputar flowchart, jangan ragu untuk tulis di kolom komentar ya! Yuk, kita diskusi lebih lanjut tentang flowchart!
