CX Programmer: Kenalan, Fungsi, & Cara Pakai Aplikasinya Buat Pemula!

Updated: • 0 • min read
Table of Contents

Nah, kalau bicara soal otomatisasi di dunia industri, pasti nggak jauh-jauh dari namanya PLC alias Programmable Logic Controller. PLC ini ibarat otak dari sebuah sistem otomatisasi, yang ngatur semua gerakan mesin, proses produksi, sensor, dan aktuator di pabrik atau di fasilitas industri lainnya. Tapi gini lho, PLC ini kan cuma hardware aja. Dia butuh program biar bisa “pintar” dan melakukan tugas-tugas yang kita mau. Di sinilah peran penting software pemrograman PLC.

Buat kamu yang udah kenal dengan brand Omron, salah satu pemain besar di industri otomatisasi, pasti familiar juga sama software pemrograman PLC mereka. Ada banyak seri PLC yang dibuat Omron, dan salah satu software yang legendaris dan paling sering dipakai untuk seri-seri PLC Omron yang klasik atau menengah adalah CX-Programmer. Jadi, simpelnya, CX-Programmer itu adalah software atau aplikasi yang dipakai para engineer dan teknisi untuk membuat, mengedit, menguji, dan mengelola program buat PLC-PLC bikinan Omron. Ini kayak tool wajib banget kalau kamu berkutat sama sistem otomatisasi yang pakai PLC Omron.

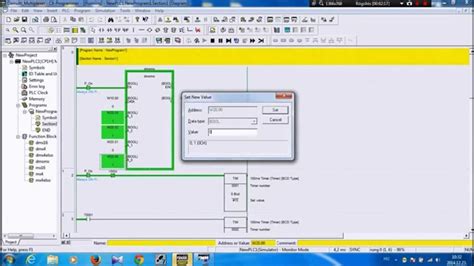

Aplikasi CX Programmer
Image just for illustration

Memahami Dunia Otomasi Industri dan Peran PLC

Sebelum kita ngulik lebih dalam soal CX-Programmer, ada baiknya kita refresh sedikit tentang kenapa software ini ada. Industri modern sekarang itu ngandelin banget sama otomatisasi. Kenapa? Karena otomatisasi bisa bikin proses produksi jadi lebih cepat, lebih akurat, lebih aman, dan pastinya lebih efisien dalam penggunaan sumber daya. Bayangin aja kalau semua masih dikerjain manual, pasti butuh banyak tenaga kerja, rentan sama kesalahan manusia, dan nggak bisa produksi dalam skala besar secepat sekarang.

Di sinilah PLC masuk ke arena. PLC itu pada dasarnya adalah komputer mini yang dirancang khusus buat lingkungan industri yang keras (tahan debu, getaran, suhu ekstrem). Dia punya input buat baca sinyal dari sensor (misalnya sensor mendeteksi ada barang lewat) dan output buat ngasih perintah ke aktuator (misalnya nyalain motor, nutup valve, nyalain lampu indikator). PLC bekerja berdasarkan logika yang diprogram di dalamnya. Logika inilah yang dibuat pakai software macam CX-Programmer ini.

Mengenal Lebih Dekat CX-Programmer

Seperti yang udah disebutin, CX-Programmer adalah aplikasi software yang dikembangkan oleh Omron Corporation, perusahaan asal Jepang yang memang jago banget di bidang komponen dan sistem otomasi. Software ini adalah salah satu komponen kunci dari suite software otomasi Omron yang lebih besar, namanya CX-One. CX-One ini isinya bukan cuma CX-Programmer aja, tapi juga ada software lain buat konfigurasi HMI (Human Machine Interface), setting inverter, setting motion controller, dan lain-lain, semuanya terintegrasi.

Fungsi utama dari CX-Programmer itu adalah menjadi interface antara programmer (kamu!) dan PLC Omron. Dengan software ini, kamu bisa menulis program logika yang nanti akan dijalankan oleh PLC. Logika ini bisa sekompleks apa pun, mulai dari nyalain lampu kalau tombol ditekan, ngatur urutan kerja beberapa motor, sampai ngendaliin robot atau sistem packaging yang rumit. Tanpa CX-Programmer (atau software serupa dari Omron), PLC Omron cuma jadi kotak elektronik biasa yang nggak bisa ngapa-ngapain.

Software ini dirancang agar mudah digunakan, terutama bagi mereka yang familiar dengan konsep-konsep dasar otomatisasi dan kelistrikan. Antarmuka grafisnya memungkinkan pengguna untuk ‘menggambar’ logika kontrol menggunakan simbol-simbol standar yang udah familiar di dunia kelistrikan, khususnya diagram tangga atau ladder diagram.

Fitur-Fitur Kunci CX-Programmer

Apa aja sih kelebihan dan fitur yang ditawarkan CX-Programmer sehingga jadi andalan banyak teknisi? Yuk, kita bedah satu per satu:

1. Dukungan Bahasa Pemrograman Beragam

Ini salah satu kekuatan utama. CX-Programmer mendukung beberapa bahasa pemrograman standar internasional (IEC 61131-3) yang umum dipakai di PLC. Yang paling populer dan jadi andalan adalah Ladder Diagram (LD). Ini adalah bahasa grafis yang mirip dengan diagram rangkaian listrik pakai relay, sehingga gampang banget dipelajarin buat yang punya basic elektro.

Selain Ladder Diagram, CX-Programmer juga mendukung bahasa lain seperti Structured Text (ST) yang mirip bahasa pemrograman teks tingkat tinggi seperti Pascal atau C, Function Block Diagram (FBD) yang pakai simbol-simbol blok fungsi, Sequential Function Chart (SFC) buat ngatur urutan langkah-langkah proses, dan Instruction List (IL) yang berbasis teks instruksi dasar. Namun, memang fokus utamanya seringkali ada di Ladder Diagram karena paling banyak digunakan untuk PLC Omron seri klasik.

2. Editor Program yang Intuitif

Antarmuka CX-Programmer udah didesain supaya memudahkan pengguna. Kamu bisa dengan gampang narik (drag) dan naro (drop) simbol-simbol instruksi (seperti kontak NO/NC, coil, timer, counter) ke dalam window editor. Fitur auto-addressing atau auto-allocating alamat memori juga ngebantu banget biar kamu nggak pusing ngatur alamat-alamat input, output, atau memori internal secara manual satu per satu. Ada juga fitur cross-reference yang berguna banget buat nyari tahu di mana aja sebuah alamat atau simbol dipakai dalam program.

3. Simulasi Online dan Offline

Ini fitur killer yang penting banget! CX-Programmer nyediain fitur simulasi. Simulasi Offline memungkinkan kamu ngejalanin program yang udah kamu buat di komputer tanpa harus nyambungin ke PLC fisik. Kamu bisa ngasih simulasi input dan lihat hasilnya di output virtual. Ini ngebantu banget buat ngetes logika dasar program dan nyari bug awal.

Nah, ada juga Simulasi Online atau sering disebut Online Monitoring. Kalau kamu udah nyambung ke PLC fisik, kamu bisa lihat status program real-time. Kamu bisa lihat kontak mana yang aktif/mati, nilai timer/counter saat ini, status output, dan bahkan bisa memaksa (force) status input atau output untuk keperluan debugging atau troubleshooting.

4. Fitur Monitoring dan Debugging Lengkap

Selain simulasi online, ada banyak tool lain buat monitoring dan debugging. Ada Watch Window di mana kamu bisa nampilin dan mantau nilai dari variabel atau alamat memori tertentu secara real-time. Ada Error Log yang nampilin pesan kesalahan dari PLC kalau ada masalah. Kamu juga bisa nge-trace alur eksekusi program. Semua fitur ini krusial banget saat nyari kenapa program nggak jalan sesuai harapan atau saat ada masalah di lapangan.

5. Dokumentasi Program yang Baik

Dalam proyek otomasi, dokumentasi itu penting banget. CX-Programmer ngasih fitur buat nambahin komentar (comments) di setiap baris atau bagian program. Kamu juga bisa ngasih nama atau simbol yang mudah diingat (symbolic names) buat setiap alamat memori, nggak cuma pakai alamat nomornya aja. Ini bikin program jadi lebih mudah dibaca dan dipahami oleh orang lain (atau kamu sendiri di masa depan!).

6. Konektivitas Fleksibel

Untuk nyambungin komputer ke PLC, CX-Programmer mendukung berbagai jenis koneksi, tergantung seri PLC-nya. Mulai dari kabel Serial (RS-232C), USB, sampai Ethernet. Koneksi via Ethernet terutama ngebantu banget kalau PLC-nya ada di lokasi yang jauh atau dalam jaringan industri. Software ini bisa mendeteksi PLC yang terhubung secara otomatis dalam banyak kasus.

7. Kompatibilitas PLC Omron yang Luas

CX-Programmer ini udah jadi standar buat banyak seri PLC Omron, terutama seri-seri yang udah cukup lama atau yang kelas entry sampai menengah. Seri-seri populer seperti CP1E, CP1L, CP1H, CJ1, CJ2, CS1, C-Series (CQM1, C200H, dll.) itu diprogram pakai CX-Programmer. Penting dicatat, untuk seri PLC Omron generasi terbaru seperti NJ/NX series yang berbasis controller automation terintegrasi, Omron udah punya software yang lebih canggih dan terintegrasi penuh namanya Sysmac Studio. Jadi, CX-Programmer ini lebih ke handling PLC Omron yang “klasik” atau yang udah lebih dulu ada di pasaran.

8. Terintegrasi dalam CX-One Suite

Sebagai bagian dari CX-One, CX-Programmer bisa kerja sama dengan aplikasi lain di suite yang sama. Misalnya, kamu bisa link variabel yang dibuat di CX-Programmer langsung ke software HMI (CX-Designer) tanpa harus ngetik ulang alamatnya. Ini ngebantu banget buat ngehemat waktu dan ngurangi kesalahan saat nge-develop sistem otomasi yang kompleks.

Bagaimana CX-Programmer Bekerja? (Workflow Dasar)

Proses kerja menggunakan CX-Programmer biasanya ngikutin alur standar seperti ini:

  1. Buat Proyek Baru: Kamu mulai dengan membuat proyek baru di CX-Programmer. Di sini, kamu akan milih tipe PLC Omron yang akan kamu pakai (misalnya CP1L-M, CJ2M, dll.). Pemilihan tipe PLC ini penting karena akan menentukan fitur dan alokasi memori yang tersedia.
  2. Konfigurasi Hardware (Optional tapi penting): Kalau PLC kamu punya modul ekspansi (input/output tambahan, analog, komunikasi), kamu perlu ngasih tahu software-nya dengan mengatur konfigurasi I/O.
  3. Tulis Program Logika: Ini inti dari pekerjaanmu. Kamu akan nulis program pakai bahasa pemrograman yang dipilih (biasanya Ladder Diagram) di editor. Kamu narik instruksi, nyambungin garis logika, dan ngasih alamat atau simbol buat kontak, coil, timer, counter, dan instruksi lainnya.
  4. Kompilasi (Build): Setelah selesai nulis program, kamu ngelakuin kompilasi atau build. Proses ini akan ngecek apakah ada kesalahan penulisan (syntax error) dalam program kamu. Kalau nggak ada error, software akan nge-generate file yang bisa didownload ke PLC.
  5. Simulasi Offline (Opsional): Sebelum didownload ke PLC fisik, kamu bisa nyoba program pakai fitur simulasi offline untuk memastikan logika dasar udah benar. Ini sangat direkomendasiin buat program yang kompleks.
  6. Koneksi ke PLC: Sambungin komputer kamu ke PLC fisik pakai kabel yang sesuai (USB, Ethernet, dll.). Pastikan koneksi udah terjalin dan software udah ngebaca PLC-nya.
  7. Transfer Program (Download): Program yang udah dikompilasi didownload dari komputer ke memori PLC. PLC akan nyimpan dan ngejalanin program ini.
  8. Online Monitoring dan Debugging: Setelah program didownload dan PLC dijalankan (mode RUN), kamu bisa mengaktifkan mode online di CX-Programmer. Di mode ini, kamu bisa lihat status program secara real-time, mantau nilai variabel, dan ngegunain tool debugging lainnya kalau ada masalah. Kamu juga bisa ngelakuin upload (mengambil program dari PLC ke komputer) kalau kamu perlu nge-backup atau melihat program yang sedang berjalan di PLC.

mermaid graph TD A[Mulai Proyek] --> B(Pilih Tipe PLC); B --> C{Konfigurasi I/O<br>Jika Perlu}; C --> D[Tulis Program<br>Ladder/ST/dll.]; D --> E(Kompilasi Program); E -- Error? --> D; E -- OK --> F{Simulasi Offline<br>Opsional}; F --> G[Koneksi ke PLC Fisik]; G --> H[Transfer Program<br>Download]; H --> I[Running PLC]; I --> J{Online Monitoring<br>& Debugging}; J -- OK --> K[Selesai/Maintenance]; J -- Masalah --> D;
Diagram: Workflow Dasar Menggunakan CX-Programmer

Mengapa CX-Programmer Penting dalam Otomasi Omron?

Sebagai software pemrograman standar untuk mayoritas PLC Omron yang beredar (khususnya seri-seri yang udah mapan), CX-Programmer punya peran yang krusial:

  • Jembatan Antara Logika dan Hardware: Dia adalah satu-satunya cara (kecuali kamu ngoding pakai bahasa mesin, itu pun nggak praktis) buat ngasih tahu PLC Omron apa yang harus dia lakuin.
  • Alat Pengembangan dan Pemeliharaan: Semua proses nge-develop program baru, modifikasi program lama, sampai nyari dan ngebenerin masalah di lapangan, semuanya ngandelin CX-Programmer.
  • Standar di Industri: Karena Omron banyak dipakai di berbagai industri, kuasai CX-Programmer berarti kamu punya skill yang relevan dan banyak dicari di pasar kerja otomatisasi.
  • Memudahkan Integrasi: Bagian dari suite CX-One bikin CX-Programmer gampang nyambung sama software lain buat HMI, motion control, dll., yang mana ini penting banget buat nge-bangun sistem otomatisasi yang terintegrasi.

Tips dan Trik Menggunakan CX-Programmer

Buat kamu yang pengen mahir pakai CX-Programmer, nih ada beberapa tips yang bisa ngebantu:

  • Pahami Dasar-dasar PLC dan Otomasi: Software sehebat apa pun nggak akan berguna kalau kamu nggak ngerti konsep dasar input, output, logika kontrol, timer, counter, dan lain-lain. Mantepin dulu konsep dasarnya!
  • Gunakan Simbol (Symbols): Jangan ngandelin alamat memori (CIO 0.00, W1.00, dll.) aja. Biasain buat ngasih nama atau simbol yang jelas (misalnya: TombolStart, Motor conveyor, SensorLimit). Ini ngebantu banget biar program kamu mudah dibaca dan dimengerti.
  • Tambahkan Komentar yang Cukup: Jangan pelit nambahin komentar di program. Jelasin fungsi setiap network atau bagian program yang kompleks. Percaya deh, kamu akan berterima kasih pada diri sendiri nanti kalau harus merevisi program itu lagi setelah sekian lama.
  • Manfaatkan Fitur Cross Reference: Kalau kamu pengen tahu di mana aja sebuah alamat atau simbol dipakai dalam program (apakah sebagai kontak, coil, atau di instruksi lain), pakai fitur cross reference. Ini cepat dan akurat buat ngecek dependensi.
  • Selalu Simulasi Sebelum Download: Baik itu simulasi offline atau nge-cek logika di kepala, pastikan kamu udah yakinin program kamu benar sebelum didownload ke PLC yang udah nyambung ke mesin. Salah download bisa bikin mesin gerak nggak terduga dan berbahaya!
  • Backup Program Secara Teratur: Ini W-A-J-I-B. Selalu simpan program kamu di lokasi yang aman dan teratur. Kalau perlu, simpan juga versi-versi revisi-nya. Kehilangan file program bisa bikin pusing tujuh keliling kalau ada masalah di PLC.
  • Pahami Struktur Memori Omron: Omron punya cara penamaan dan pengelompokan memori yang khas (CIO Area, Work Area, Holding Area, Auxiliary Area, Timer/Counter Area). Memahami ini ngebantu kamu ngalokasiin dan ngelola data dalam program.

CX-Programmer vs. Sysmac Studio: Mana Bedanya?

Sedikit klarifikasi nih, karena Omron punya dua software utama buat pemrograman PLC-nya. Seperti yang udah disebutin, CX-Programmer itu ditujukan buat PLC Omron generasi klasik dan menengah (seri CP, CJ, CS, dll.). Sementara itu, Omron mengembangkan Sysmac Studio sebagai platform software terintegrasi buat controller generasi terbaru mereka, yaitu seri NJ/NX (Machine Automation Controllers).

Sysmac Studio itu jauh lebih canggih, bisa meng-handle bukan cuma logika PLC, tapi juga motion control, vision system, safety, HMI, dan database dalam satu environment. Dia dipakai buat sistem-sistem otomasi yang lebih kompleks, performa tinggi, dan terintegrasi penuh. Jadi, bedain aja gini: kalau kamu lagi ngurusin PLC Omron seri CP, CJ, CS, kemungkinan besar kamu pakai CX-Programmer. Kalau ngurusin seri NJ/NX, kamu pakai Sysmac Studio. Keduanya sama-sama penting, tapi dipakai buat hardware yang berbeda generasi dan kemampuan.

Fakta Menarik Seputar CX-Programmer dan Otomasi Omron

  • CX-Programmer udah ada sejak lama dan terus di-update oleh Omron buat mendukung seri-seri PLC baru yang dirilis dalam keluarga klasik mereka.
  • Popularitas CX-Programmer bikin banyak resource belajar (tutorial, forum, buku) tersedia secara online maupun offline, ngebantu banget buat yang pengen belajar.
  • Meskipun bahasa pemrograman teks seperti Structured Text makin populer, Ladder Diagram tetap jadi tulang punggung di CX-Programmer karena udah jadi bahasa visual standar yang gampang dipahami teknisi listrik atau maintenance.
  • Suite CX-One, tempat CX-Programmer berada, dulunya dikenal dengan nama yang berbeda sebelum di-bundling jadi satu package komprehensif.

Tantangan dan Perkembangan

Menggunakan CX-Programmer memang butuh waktu dan latihan, terutama buat yang baru pertama kali kenal sama PLC dan Ladder Logic. Memahami alamat memori Omron dan cara kerja instruksi-instruksi spesifiknya butuh ketekunan. Selain itu, dengan makin berkembangnya teknologi, Omron pun udah ngarahin pengembangan sistem otomasi mereka ke platform Sysmac Studio yang lebih modern dan terintegrasi.

Namun, ini bukan berarti CX-Programmer udah nggak relevan. Masih jutaan PLC Omron seri klasik yang beroperasi di seluruh dunia, dan semuanya butuh CX-Programmer buat dipelihara, direvisi programnya, atau dicari masalahnya. Jadi, skill menggunakan CX-Programmer itu tetap sangat berharga di industri.

Kesimpulan

Jadi, singkatnya, CX-Programmer adalah software esensial dari Omron yang dipakai untuk memprogram, memantau, dan mendebug Programmable Logic Controller (PLC) Omron, khususnya seri-seri klasik seperti CP, CJ, dan CS. Dia adalah jembatan yang menghubungkan ide logika kontrol kamu dengan hardware PLC di lapangan. Dengan fitur-fiturnya yang lengkap, interface yang relatif mudah dipahami (terutama untuk Ladder Diagram), dan kemampuannya untuk simulasi dan monitoring online, CX-Programmer menjadi tool yang wajib dikuasai bagi siapa pun yang berkecimpung di dunia otomatisasi industri yang menggunakan PLC Omron. Meskipun Omron udah punya platform software yang lebih baru (Sysmac Studio) untuk PLC generasi terbarunya, peran CX-Programmer untuk basis terpasang PLC Omron yang udah ada masih sangat signifikan.

Nah, itu tadi sedikit penjelasan lengkap tentang apa itu aplikasi CX-Programmer Omron. Gimana, udah kebayang kan sekarang pentingnya software ini di dunia otomatisasi?

Ada pengalaman seru atau tantangan yang pernah kamu hadapi saat pakai CX-Programmer? Atau mungkin ada pertanyaan lain seputar software ini atau PLC Omron? Jangan ragu buat sharing atau tanya di kolom komentar di bawah ya! 👇
