20 kV di Panel Tegangan Menengah: Artinya Apa Sih? Panduan Singkat!

Table of Contents

Panel tegangan menengah adalah komponen krusial dalam sistem distribusi listrik. Mungkin kamu pernah mendengar istilah “20 kV” saat membahas panel ini, tapi apa sebenarnya maksudnya? Yuk, kita bahas tuntas!

Memahami Tegangan Menengah: Bukan Lagi Tegangan Rendah, Tapi Belum Tinggi¶

Sebelum masuk ke 20 kV, penting untuk mengerti dulu konsep tegangan menengah. Dalam dunia kelistrikan, tegangan dikelompokkan menjadi beberapa kategori, yaitu tegangan rendah, tegangan menengah, tegangan tinggi, dan tegangan ekstra tinggi. Pengelompokan ini berdasarkan besaran voltase dan kegunaannya dalam sistem tenaga listrik.

Tegangan menengah (TM) berada di antara tegangan rendah (TR) dan tegangan tinggi (TT). Secara umum, rentang tegangan menengah di Indonesia adalah antara 6 kV hingga 35 kV. Tegangan ini digunakan untuk mendistribusikan listrik dari gardu induk ke gardu-gardu distribusi yang lebih kecil, atau langsung ke konsumen industri besar. Jadi, tegangan menengah ini penting banget dalam memastikan listrik sampai ke tempat yang membutuhkan dengan efisien.

Image just for illustration

Perbedaan Tegangan Rendah, Menengah, Tinggi, dan Ekstra Tinggi¶

Biar lebih jelas, ini perbedaan singkat antara kategori tegangan:

• Tegangan Rendah (TR): Biasanya di bawah 1 kV (1000 Volt). Contohnya 220V atau 380V yang dipakai di rumah-rumah dan bangunan komersial kecil. Tegangan ini aman untuk penggunaan langsung oleh konsumen akhir.
• Tegangan Menengah (TM): Rentang antara 6 kV hingga 35 kV. Digunakan untuk distribusi listrik skala menengah, seperti antar gardu distribusi, pabrik, atau kawasan industri.
• Tegangan Tinggi (TT): Biasanya di atas 35 kV hingga 245 kV. Dipakai untuk transmisi listrik jarak jauh dari pembangkit listrik ke gardu induk utama. Tegangan tinggi ini efisien untuk mengurangi rugi-rugi daya saat transmisi jarak jauh.
• Tegangan Ekstra Tinggi (TET): Di atas 245 kV. Digunakan untuk transmisi listrik jarak sangat jauh dan kapasitas besar, menghubungkan sistem kelistrikan antar wilayah atau negara.

Penting untuk diingat bahwa batasan tegangan ini bisa sedikit berbeda di berbagai negara, tapi prinsipnya sama: semakin tinggi tegangan, semakin jauh dan efisien listrik bisa ditransmisikan.

Apa Sebenarnya 20 kV Itu?¶

Nah, sekarang kita fokus ke 20 kV. 20 kV adalah nilai tegangan, yaitu 20 kilovolt atau 20.000 volt. Dalam konteks panel tegangan menengah, 20 kV menunjukkan bahwa panel tersebut dirancang dan dioperasikan pada sistem tegangan menengah dengan besaran 20.000 volt. Ini adalah salah satu level tegangan yang umum digunakan dalam sistem distribusi tegangan menengah di banyak negara, termasuk Indonesia.

Image just for illustration

Mengapa 20 kV Umum Digunakan?¶

Ada beberapa alasan mengapa 20 kV menjadi pilihan yang populer untuk sistem distribusi tegangan menengah:

1. Keseimbangan Efisiensi dan Biaya: 20 kV menawarkan keseimbangan yang baik antara efisiensi transmisi dan biaya peralatan. Dibandingkan tegangan yang lebih rendah, 20 kV mengurangi rugi-rugi daya dalam distribusi, sehingga lebih efisien. Namun, peralatan untuk 20 kV tidak semahal peralatan untuk tegangan yang jauh lebih tinggi.
2. Standar Internasional: 20 kV adalah salah satu standar tegangan menengah yang diakui secara internasional. Hal ini memudahkan dalam ketersediaan peralatan, komponen, dan keahlian teknis. Standarisasi ini juga membantu interoperabilitas sistem kelistrikan di berbagai wilayah.
3. Kapasitas Daya yang Cukup: 20 kV mampu menyalurkan daya listrik yang cukup besar untuk memenuhi kebutuhan industri, komersial, dan residensial dalam skala menengah. Ini cocok untuk distribusi di kawasan perkotaan atau industri yang berkembang.
4. Keamanan Relatif: Meskipun tetap berbahaya, 20 kV dianggap memiliki tingkat risiko yang dapat dikelola dengan prosedur keselamatan yang tepat. Dibandingkan tegangan yang lebih tinggi, penanganan 20 kV memerlukan peralatan dan prosedur keselamatan yang lebih sederhana.

Di Mana Kita Menemukan Sistem 20 kV?¶

Sistem 20 kV banyak digunakan dalam berbagai aplikasi, antara lain:

• Jaringan Distribusi Perkotaan: Seringkali kita menemukan jaringan distribusi 20 kV di kota-kota besar. Listrik dari gardu induk diturunkan tegangannya menjadi 20 kV, lalu didistribusikan melalui kabel bawah tanah atau kabel udara ke gardu-gardu distribusi lokal.
• Kawasan Industri: Pabrik-pabrik dan kawasan industri seringkali menggunakan sistem 20 kV untuk memenuhi kebutuhan daya yang besar. Panel tegangan menengah 20 kV digunakan untuk menerima daya dari jaringan distribusi dan mendistribusikannya ke berbagai area pabrik.
• Bangunan Komersial Besar: Pusat perbelanjaan, rumah sakit, hotel besar, dan gedung perkantoran tinggi juga mungkin menggunakan sistem 20 kV untuk memenuhi kebutuhan daya yang kompleks.
• Infrastruktur Transportasi: Sistem kereta api listrik, bandara, dan pelabuhan juga sering menggunakan sistem 20 kV untuk operasionalnya.

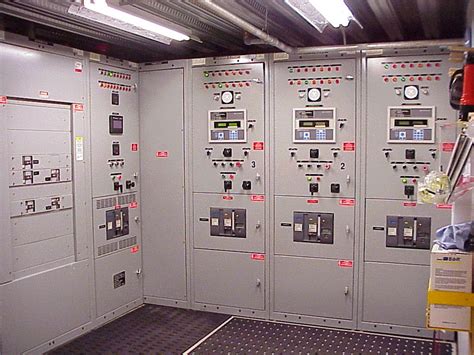

Panel Tegangan Menengah: Jantung Sistem Distribusi 20 kV¶

Panel tegangan menengah adalah sebuah switchgear atau peralatan hubung bagi yang dirancang khusus untuk beroperasi pada tegangan menengah. Panel ini berfungsi sebagai pusat kontrol dan proteksi dalam sistem distribusi listrik 20 kV. Panel TM ini isinya bukan cuma kabel dan saklar biasa, tapi rangkaian peralatan kompleks yang bekerja sama untuk memastikan aliran listrik aman dan terkendali.

Image just for illustration

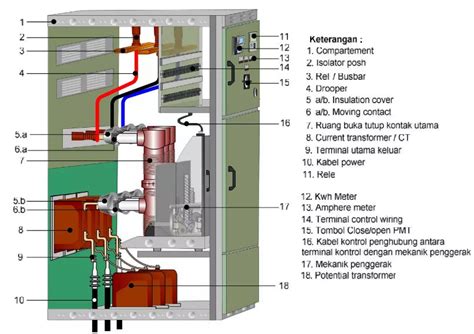

Komponen Utama Panel Tegangan Menengah¶

Panel tegangan menengah terdiri dari berbagai komponen penting, antara lain:

1. Circuit Breaker (CB): Saklar pemutus tenaga yang berfungsi untuk membuka dan menutup rangkaian listrik, baik dalam kondisi normal maupun gangguan. CB ini sangat penting untuk proteksi sistem dari arus lebih atau hubung singkat. Ada berbagai jenis CB yang digunakan di panel TM, seperti Vacuum Circuit Breaker (VCB) atau SF6 Circuit Breaker.
2. Disconnecting Switch (DS) atau Saklar Pemisah: Saklar yang digunakan untuk mengisolasi atau memisahkan bagian dari rangkaian listrik untuk keperluan pemeliharaan atau perbaikan. DS tidak boleh dibuka saat berbeban, jadi harus dipastikan CB sudah membuka rangkaian terlebih dahulu.
3. Current Transformer (CT): Trafo arus yang berfungsi untuk mengukur arus listrik yang mengalir dalam rangkaian. Data dari CT ini digunakan untuk sistem metering (pengukuran energi listrik) dan proteksi (misalnya, relay proteksi arus lebih).
4. Voltage Transformer (VT) atau Potential Transformer (PT): Trafo tegangan yang berfungsi untuk menurunkan tegangan tinggi menjadi tegangan rendah yang aman untuk pengukuran. VT digunakan untuk mengukur tegangan sistem dan untuk sinkronisasi antar sumber listrik.
5. Relay Proteksi: Perangkat proteksi yang memantau kondisi sistem listrik dan memberikan perintah trip ke CB jika terjadi gangguan, seperti arus lebih, hubung singkat, atau gangguan tanah. Relay proteksi ini sangat penting untuk menjaga keamanan dan keandalan sistem.
6. Metering: Peralatan pengukuran energi listrik, seperti kWh meter, untuk mencatat konsumsi energi listrik. Metering ini penting untuk penagihan dan manajemen energi.
7. Busbar: Konduktor atau rel tembaga atau aluminium yang berfungsi sebagai titik pertemuan dan penyaluran arus listrik antar komponen dalam panel. Busbar ini harus dirancang agar mampu menahan arus dan tegangan kerja sistem.
8. Kontrol dan Indikasi: Panel kontrol, lampu indikator, dan alat ukur (seperti voltmeter dan amperemeter) yang memberikan informasi status sistem dan memudahkan operator dalam memantau dan mengendalikan panel.

Fungsi Panel Tegangan Menengah dalam Sistem 20 kV¶

Panel tegangan menengah memiliki beberapa fungsi utama dalam sistem distribusi 20 kV:

• Penerimaan dan Pembagian Daya: Panel TM menerima daya listrik 20 kV dari sumber (misalnya, gardu induk) dan membaginya ke berbagai outgoing feeder atau saluran keluar untuk didistribusikan lebih lanjut.
• Proteksi Sistem: Panel TM dilengkapi dengan peralatan proteksi (CB, relay proteksi, CT, VT) untuk melindungi sistem dari gangguan listrik. Jika terjadi gangguan, panel akan secara otomatis memutus aliran listrik untuk mencegah kerusakan lebih lanjut dan menjaga keamanan.
• Pengukuran dan Monitoring: Panel TM dilengkapi dengan peralatan metering dan indikasi untuk mengukur energi listrik yang disalurkan dan memantau kondisi sistem. Data ini penting untuk operasional, pemeliharaan, dan analisis sistem.
• Kontrol dan Isolasi: Panel TM memungkinkan operator untuk mengontrol aliran listrik (membuka/menutup CB) dan mengisolasi bagian-bagian sistem untuk keperluan pemeliharaan atau perbaikan. DS digunakan untuk isolasi yang aman saat bekerja pada peralatan.
• Fleksibilitas dan Pengembangan Sistem: Panel TM dirancang modular dan fleksibel, sehingga mudah untuk dikembangkan atau dimodifikasi sesuai kebutuhan sistem. Penambahan outgoing feeder atau perubahan konfigurasi sistem dapat dilakukan dengan relatif mudah.

20 kV di Panel Tegangan Menengah: Spesifikasi dan Pertimbangan¶

Ketika berbicara tentang “20 kV dalam panel tegangan menengah,” kita sebenarnya merujuk pada tegangan nominal dari panel tersebut. Ini berarti panel tersebut dirancang untuk beroperasi dengan tegangan kerja normal sebesar 20 kV. Namun, ada beberapa spesifikasi dan pertimbangan lain yang terkait dengan 20 kV dalam panel TM:

Image just for illustration

Tingkat Isolasi (Insulation Level)¶

Panel 20 kV harus memiliki tingkat isolasi yang memadai untuk menahan tegangan kerja 20 kV dan juga tegangan lebih (overvoltage) yang mungkin terjadi akibat petir atau gangguan switching. Tingkat isolasi ini biasanya dinyatakan dalam nilai BIL (Basic Impulse Insulation Level) dan SIL (Switching Impulse Insulation Level). Untuk panel 20 kV, nilai BIL dan SIL yang umum adalah sekitar 125 kV atau 150 kV. Ini memastikan bahwa panel tidak mengalami flashover atau kegagalan isolasi saat terjadi tegangan lebih.

Arus Nominal (Rated Current)¶

Panel 20 kV juga memiliki arus nominal atau rated current, yaitu arus maksimum yang dapat dialirkan secara kontinu melalui panel tanpa menyebabkan kenaikan suhu yang berlebihan. Arus nominal ini ditentukan oleh kapasitas busbar, CB, dan komponen lainnya dalam panel. Arus nominal panel 20 kV bisa bervariasi, misalnya 630A, 1250A, 2000A, atau lebih, tergantung kebutuhan aplikasi.

Arus Hubung Singkat (Short-Circuit Current)¶

Panel 20 kV harus mampu menahan arus hubung singkat atau short-circuit current yang tinggi untuk waktu tertentu. Arus hubung singkat adalah arus yang sangat besar yang mengalir saat terjadi gangguan hubung singkat (korsleting). Panel harus dirancang agar komponennya (terutama CB dan busbar) tidak rusak akibat gaya elektromekanik dan efek panas yang dihasilkan oleh arus hubung singkat ini. Kemampuan menahan arus hubung singkat ini dinyatakan dalam kA (kilo Ampere) dan durasi waktu (misalnya, 25 kA selama 1 detik).

Jenis Panel (Type of Panel)¶

Ada berbagai jenis panel tegangan menengah 20 kV, seperti:

• Panel Metal Clad: Panel dengan kompartemen terpisah untuk setiap komponen (CB, VT, CT, dll.) yang terbuat dari logam. Jenis ini menawarkan tingkat keamanan dan keandalan yang tinggi.
• Panel Metal Enclosed: Panel dengan enclosure logam, tetapi kompartemen tidak sepenuhnya terpisah seperti panel metal clad. Jenis ini lebih ringkas dan ekonomis.
• Panel Gas Insulated Switchgear (GIS): Panel yang menggunakan gas SF6 sebagai media isolasi. GIS sangat ringkas dan cocok untuk instalasi di ruang terbatas, tetapi lebih mahal.
• Panel Air Insulated Switchgear (AIS): Panel yang menggunakan udara sebagai media isolasi. AIS lebih ekonomis dan mudah dalam pemeliharaan, tetapi membutuhkan ruang yang lebih besar.

Pemilihan jenis panel tergantung pada kebutuhan aplikasi, anggaran, dan ketersediaan ruang.

Standar dan Sertifikasi¶

Panel tegangan menengah 20 kV harus memenuhi standar internasional atau nasional yang relevan, seperti standar IEC (International Electrotechnical Commission) atau standar PLN (Perusahaan Listrik Negara) di Indonesia. Panel yang baik biasanya memiliki sertifikasi uji tipe (type test certificate) yang menunjukkan bahwa panel tersebut telah diuji dan memenuhi persyaratan standar. Sertifikasi ini penting untuk menjamin kualitas dan keamanan panel.

Keamanan dalam Sistem 20 kV: Jangan Main-Main!¶

Bekerja dengan sistem 20 kV sangat berbahaya dan memerlukan kehati-hatian serta prosedur keselamatan yang ketat. Tegangan 20 kV bisa menyebabkan sengatan listrik yang fatal, luka bakar parah, atau kematian. Oleh karena itu, keselamatan adalah prioritas utama dalam operasional dan pemeliharaan panel tegangan menengah 20 kV.

Image just for illustration

Prosedur Keselamatan Utama¶

Beberapa prosedur keselamatan penting yang harus diperhatikan saat bekerja dengan panel 20 kV:

1. Personil yang Kompeten: Hanya personil yang terlatih dan memiliki kompetensi yang diizinkan untuk bekerja pada panel tegangan menengah. Mereka harus memahami risiko bahaya listrik dan prosedur keselamatan yang berlaku.
2. Prosedur Lockout/Tagout (LOTO): Sebelum melakukan pekerjaan pemeliharaan atau perbaikan, pastikan panel sudah dipadamkan (de-energized) dan diisolasi dari sumber listrik. Gunakan prosedur LOTO untuk mengunci saklar pemutus dan memasang tanda peringatan agar panel tidak dioperasikan secara tidak sengaja.
3. Penggunaan Alat Pelindung Diri (APD): Gunakan APD yang sesuai, seperti helm pelindung, sarung tangan isolasi, sepatu isolasi, pakaian tahan api, dan kacamata pelindung. APD ini berfungsi untuk melindungi tubuh dari bahaya sengatan listrik, busur api, dan bahaya mekanik.
4. Penggunaan Alat Ukur dan Alat Kerja yang Tepat: Gunakan alat ukur yang terkalibrasi dan alat kerja yang isolasi untuk pekerjaan pada panel TM. Pastikan alat-alat tersebut dalam kondisi baik dan aman digunakan.
5. Jaga Jarak Aman: Selalu jaga jarak aman dari peralatan bertegangan tinggi. Gunakan tongkat isolasi (hot stick) untuk operasi saklar atau pemeriksaan dari jarak jauh jika memungkinkan.
6. Prosedur Kerja yang Aman: Ikuti prosedur kerja yang aman dan sistematis untuk setiap jenis pekerjaan pada panel TM. Jangan terburu-buru dan selalu perhatikan langkah-langkah keselamatan.
7. Pelatihan Keselamatan Rutin: Personil yang bekerja dengan panel TM harus mendapatkan pelatihan keselamatan secara rutin untuk memperbarui pengetahuan dan keterampilan mereka dalam K3 (Keselamatan dan Kesehatan Kerja) listrik.

Penting: Jangan pernah mencoba bekerja pada panel tegangan menengah 20 kV jika kamu tidak memiliki pelatihan dan kompetensi yang memadai. Listrik tegangan menengah sangat berbahaya dan bisa menyebabkan kecelakaan fatal jika tidak ditangani dengan benar.

Keuntungan Menggunakan Sistem 20 kV¶

Meskipun berbahaya jika tidak ditangani dengan benar, sistem 20 kV menawarkan beberapa keuntungan signifikan dalam distribusi listrik:

Image just for illustration

1. Efisiensi Transmisi yang Lebih Baik: Dibandingkan sistem tegangan rendah, sistem 20 kV mengalami rugi-rugi daya yang lebih kecil saat mendistribusikan listrik dalam jarak menengah. Ini karena rugi-rugi daya berbanding terbalik dengan kuadrat tegangan. Efisiensi yang lebih baik berarti energi listrik lebih banyak sampai ke konsumen dan biaya operasional sistem lebih rendah.
2. Kapasitas Daya yang Lebih Besar: Sistem 20 kV mampu menyalurkan daya listrik yang lebih besar dibandingkan sistem tegangan rendah dengan ukuran kabel yang sama. Ini memungkinkan untuk memenuhi kebutuhan daya yang lebih tinggi di kawasan industri, komersial, atau perkotaan yang padat.
3. Biaya Instalasi yang Lebih Efektif: Meskipun peralatan 20 kV lebih mahal daripada peralatan tegangan rendah, secara keseluruhan biaya instalasi sistem 20 kV bisa lebih efektif untuk distribusi daya skala menengah hingga besar. Pengurangan ukuran kabel dan jumlah gardu distribusi yang dibutuhkan dapat menghemat biaya material dan instalasi.
4. Drop Tegangan yang Lebih Kecil: Sistem 20 kV mengalami drop tegangan yang lebih kecil dibandingkan sistem tegangan rendah untuk jarak distribusi yang sama. Drop tegangan yang kecil penting untuk menjaga kualitas daya listrik yang diterima konsumen.
5. Standarisasi dan Ketersediaan Peralatan: 20 kV adalah standar tegangan menengah yang umum, sehingga peralatan dan komponen panel 20 kV relatif mudah didapatkan dari berbagai produsen. Standarisasi ini juga memudahkan dalam desain, instalasi, dan pemeliharaan sistem.

Aplikasi Praktis Panel Tegangan Menengah 20 kV¶

Panel tegangan menengah 20 kV digunakan secara luas dalam berbagai aplikasi, di antaranya:

• Gardu Distribusi Sekunder: Panel 20 kV menjadi komponen utama di gardu distribusi sekunder yang menerima daya dari gardu induk dan mendistribusikannya ke jaringan distribusi lokal.
• Substation Industri: Pabrik-pabrik besar dan kawasan industri menggunakan panel 20 kV di substation mereka untuk menerima daya dari jaringan distribusi dan mendistribusikannya ke berbagai area produksi.
• Bangunan Komersial dan Gedung Tinggi: Panel 20 kV digunakan di bangunan komersial besar, pusat perbelanjaan, rumah sakit, dan gedung perkantoran tinggi untuk mengelola distribusi daya internal.
• Pembangkit Listrik Skala Kecil dan Menengah: Pembangkit listrik tenaga diesel, gas, atau energi terbarukan skala kecil dan menengah menggunakan panel 20 kV untuk menghubungkan pembangkit ke jaringan distribusi atau untuk kebutuhan internal pembangkit.
• Infrastruktur Transportasi: Panel 20 kV digunakan di sistem kereta api listrik, bandara, pelabuhan, dan fasilitas transportasi lainnya untuk mendukung operasional sistem kelistrikan.
• Pertambangan: Industri pertambangan seringkali menggunakan sistem 20 kV untuk distribusi daya di area pertambangan yang luas dan terpencil.

Tren Masa Depan Panel Tegangan Menengah dan 20 kV¶

Teknologi panel tegangan menengah terus berkembang seiring dengan kebutuhan sistem tenaga listrik yang semakin kompleks dan tuntutan efisiensi energi. Beberapa tren masa depan dalam panel tegangan menengah dan sistem 20 kV meliputi:

• Panel Pintar (Smart Switchgear): Pengembangan panel TM yang dilengkapi dengan sensor, kontrol digital, dan kemampuan komunikasi untuk monitoring, diagnosis, dan kontrol jarak jauh. Panel pintar ini memungkinkan optimalisasi operasional, pemeliharaan prediktif, dan integrasi dengan sistem smart grid.
• Digitalisasi Substation: Transformasi substation konvensional menjadi substation digital dengan penggunaan teknologi digital seperti IEC 61850 untuk komunikasi dan proteksi. Substation digital meningkatkan efisiensi, keandalan, dan fleksibilitas sistem.
• Panel Ramah Lingkungan: Penggunaan gas isolasi alternatif yang lebih ramah lingkungan dibandingkan SF6, seperti gas kering udara atau gas campuran dengan potensi pemanasan global yang lebih rendah. Ini sejalan dengan upaya global untuk mengurangi dampak lingkungan dari industri kelistrikan.
• Integrasi Energi Terbarukan: Panel TM semakin berperan penting dalam integrasi sumber energi terbarukan (seperti PLTS dan PLTB) ke jaringan distribusi. Panel TM yang fleksibel dan adaptif dibutuhkan untuk mengakomodasi fluktuasi produksi energi terbarukan.
• Ukuran yang Lebih Ringkas: Pengembangan panel TM dengan ukuran yang lebih ringkas dan modular untuk menghemat ruang instalasi, terutama di perkotaan yang padat. Teknologi GIS terus berkembang untuk menghasilkan panel yang lebih kecil dan efisien.

Dengan terus berkembangnya teknologi, panel tegangan menengah 20 kV akan terus menjadi tulang punggung sistem distribusi listrik yang andal dan efisien, mendukung kebutuhan energi kita di masa kini dan masa depan.

Gimana? Sudah lebih paham kan sekarang tentang apa itu 20 kV dalam panel tegangan menengah? Kalau ada pertanyaan atau pengalaman menarik seputar panel TM, jangan ragu untuk berbagi di kolom komentar ya!
