UTP Itu Apa Sih? Panduan Lengkap Kabel UTP untuk Pemula!

Table of Contents

Kabel UTP atau Unshielded Twisted Pair adalah jenis kabel yang paling umum digunakan dalam jaringan komputer. Kamu mungkin sering melihatnya di kantor, rumah, atau bahkan warnet. Kabel ini menjadi tulang punggung banyak jaringan lokal (LAN) karena kemudahan instalasi dan harganya yang relatif terjangkau. Tapi, apa sebenarnya kabel UTP itu? Mari kita bahas lebih dalam!

Mengenal Lebih Dekat Kabel UTP¶

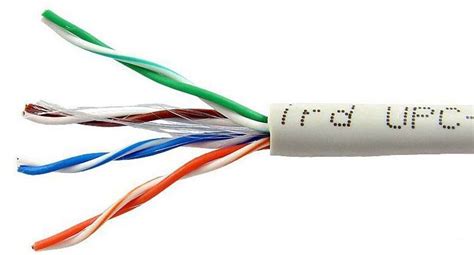

Kabel UTP adalah jenis kabel tembaga yang terdiri dari beberapa pasang kawat yang dipilin (twisted) satu sama lain tanpa pelindung tambahan (unshielded). Pemilinan ini bukan tanpa alasan, lho! Tujuannya adalah untuk mengurangi noise atau gangguan elektromagnetik dari luar dan crosstalk (interferensi antar kabel) di dalam kabel itu sendiri. Bayangkan kalau kabel-kabel ini tidak dipilin, pasti sinyal yang dikirimkan jadi kacau balau dan jaringan jadi lambat atau bahkan tidak berfungsi.

Image just for illustration

Struktur Kabel UTP¶

Secara umum, kabel UTP terdiri dari beberapa komponen utama:

1. Konduktor: Ini adalah inti kabel yang terbuat dari tembaga dan berfungsi sebagai media penghantar sinyal listrik. Biasanya, kabel UTP memiliki 8 konduktor yang dibagi menjadi 4 pasang.
2. Isolasi: Setiap konduktor dibungkus dengan isolasi berwarna yang berbeda-beda. Warna-warna ini bukan cuma hiasan, tapi juga berfungsi untuk memudahkan identifikasi pasangan kabel saat proses pemasangan konektor. Warna standar yang umum digunakan adalah biru, oranye, hijau, dan coklat, beserta variasi strip putihnya.
3. Pelindung Luar (Jacket): Seluruh pasangan kabel yang sudah dipilin dan diisolasi kemudian dibungkus lagi dengan pelindung luar atau jacket. Jacket ini biasanya terbuat dari bahan PVC atau sejenisnya dan berfungsi untuk melindungi kabel dari kerusakan fisik, seperti gesekan atau tarikan.

Image just for illustration

Kenapa Harus Dipilin?¶

Seperti yang sudah disebutkan sebelumnya, pemilinan kabel pada UTP bukan sekadar gaya-gayaan. Ini adalah teknik penting untuk mengurangi gangguan elektromagnetik. Ketika dua kabel dipilin bersama, medan elektromagnetik yang dihasilkan oleh sinyal di setiap kabel cenderung saling meniadakan. Selain itu, pemilinan juga membantu mengurangi crosstalk karena sinyal dari satu pasangan kabel tidak terlalu banyak mempengaruhi pasangan kabel lainnya. Prinsip ini mirip dengan konsep noise-cancelling pada headphone, tapi dalam skala kabel jaringan.

Jenis-Jenis Kategori Kabel UTP¶

Kabel UTP tidak hanya satu jenis saja. Ada beberapa kategori yang dibedakan berdasarkan spesifikasi dan kemampuannya dalam mentransmisikan data. Kategori ini penting untuk diperhatikan karena mempengaruhi kecepatan dan kualitas jaringan yang bisa kamu bangun. Berikut beberapa kategori kabel UTP yang umum ditemui:

Kategori 1 (Cat 1)¶

Ini adalah kategori kabel UTP paling kuno dan sudah jarang digunakan untuk jaringan komputer modern. Cat 1 awalnya dirancang untuk komunikasi suara (telepon) dan hanya mampu mentransmisikan data dengan kecepatan sangat rendah, di bawah 1 Mbps. Jangan coba-coba pakai Cat 1 untuk jaringan komputer zaman sekarang, ya!

Kategori 3 (Cat 3)¶

Cat 3 adalah peningkatan dari Cat 1 dan mampu mendukung kecepatan hingga 10 Mbps dengan frekuensi 16 MHz. Kabel ini sempat populer di era jaringan 10Base-T Ethernet, tapi sekarang juga sudah dianggap usang dan digantikan oleh kategori yang lebih tinggi.

Kategori 5 (Cat 5)¶

Cat 5 adalah kategori kabel UTP yang cukup populer dan mampu mendukung kecepatan hingga 100 Mbps dengan frekuensi 100 MHz. Kabel ini banyak digunakan untuk jaringan Fast Ethernet (100Base-TX). Namun, dengan perkembangan teknologi jaringan yang semakin cepat, Cat 5 juga mulai ditinggalkan dan digantikan oleh Cat 5e.

Kategori 5e (Cat 5e)¶

“e” pada Cat 5e adalah singkatan dari enhanced atau ditingkatkan. Cat 5e adalah versi yang lebih baik dari Cat 5 dengan spesifikasi yang ditingkatkan untuk mengurangi crosstalk dan noise. Kabel ini mampu mendukung kecepatan hingga 1 Gbps (Gigabit Ethernet) dengan frekuensi 100 MHz. Cat 5e adalah kategori kabel UTP yang paling umum dan banyak digunakan hingga saat ini karena harganya yang masih terjangkau dan performanya yang cukup baik untuk kebutuhan jaringan rumahan dan kantor kecil.

Image just for illustration

Kategori 6 (Cat 6)¶

Cat 6 adalah kategori kabel UTP yang lebih tinggi dari Cat 5e. Kabel ini dirancang untuk mendukung kecepatan Gigabit Ethernet (1 Gbps) dan bahkan 10 Gigabit Ethernet (10 Gbps) pada jarak pendek. Cat 6 memiliki spesifikasi yang lebih ketat untuk crosstalk dan noise dibandingkan Cat 5e, dan biasanya memiliki pelindung yang lebih tebal. Frekuensi kerjanya mencapai 250 MHz. Cat 6 cocok untuk jaringan yang membutuhkan kecepatan tinggi dan stabilitas yang lebih baik.

Kategori 6a (Cat 6a)¶

“a” pada Cat 6a adalah singkatan dari augmented atau ditingkatkan lagi. Cat 6a adalah versi yang lebih baik dari Cat 6 dan dirancang untuk mendukung 10 Gigabit Ethernet (10 Gbps) pada jarak yang lebih jauh (hingga 100 meter). Cat 6a memiliki frekuensi kerja yang lebih tinggi, yaitu 500 MHz, dan pelindung yang lebih baik lagi untuk mengurangi gangguan. Kabel ini ideal untuk jaringan yang sangat padat dan membutuhkan performa maksimal.

Kategori 7 (Cat 7) dan Kategori 7a (Cat 7a)¶

Cat 7 dan Cat 7a adalah kategori kabel UTP yang paling tinggi dan memiliki performa terbaik. Sebenarnya, secara teknis, Cat 7 dan Cat 7a bukan lagi Unshielded Twisted Pair karena keduanya menggunakan pelindung ganda (shielded) pada setiap pasangan kabel dan juga pelindung keseluruhan kabel. Karena itu, seringkali disebut sebagai kabel STP (Shielded Twisted Pair). Cat 7 mendukung kecepatan hingga 10 Gbps dengan frekuensi 600 MHz, sedangkan Cat 7a bahkan mencapai 100 Gbps dengan frekuensi 1000 MHz (1 GHz). Kabel kategori ini biasanya digunakan untuk aplikasi yang sangat kritikal dan membutuhkan bandwidth sangat besar, seperti pusat data atau jaringan backbone.

Tabel Perbandingan Kategori Kabel UTP

Kategori	Kecepatan Maksimal	Frekuensi Maksimal	Penggunaan Umum
Cat 1	< 1 Mbps	Rendah	Telepon (sudah usang untuk jaringan komputer)
Cat 3	10 Mbps	16 MHz	Jaringan 10Base-T (sudah usang)
Cat 5	100 Mbps	100 MHz	Fast Ethernet (mulai ditinggalkan)
Cat 5e	1 Gbps	100 MHz	Gigabit Ethernet (paling umum saat ini)
Cat 6	1 Gbps (10 Gbps jarak pendek)	250 MHz	Gigabit Ethernet, 10 Gigabit Ethernet (jarak pendek)
Cat 6a	10 Gbps	500 MHz	10 Gigabit Ethernet (jarak jauh)
Cat 7	10 Gbps	600 MHz	10 Gigabit Ethernet, Pusat Data
Cat 7a	100 Gbps	1 GHz	100 Gigabit Ethernet, Pusat Data, Backbone Jaringan

Catatan: Kecepatan dan frekuensi maksimal bisa bervariasi tergantung pada implementasi dan panjang kabel.

Kelebihan dan Kekurangan Kabel UTP¶

Setiap teknologi pasti punya sisi baik dan buruknya, termasuk kabel UTP. Penting untuk memahami kelebihan dan kekurangannya agar kamu bisa memutuskan apakah kabel ini cocok untuk kebutuhan jaringanmu.

Kelebihan Kabel UTP¶

• Harga Terjangkau: Dibandingkan dengan jenis kabel jaringan lainnya seperti fiber optik atau kabel coaxial, kabel UTP jauh lebih murah. Ini menjadikannya pilihan yang ekonomis untuk membangun jaringan skala kecil hingga menengah.
• Mudah Dipasang: Instalasi kabel UTP relatif mudah dan tidak memerlukan peralatan khusus yang rumit. Kamu bisa memasang konektor RJ-45 sendiri dengan alat crimping yang sederhana.
• Fleksibel: Kabel UTP cukup fleksibel dan mudah ditekuk, sehingga memudahkan instalasi di berbagai kondisi ruangan.
• Banyak Digunakan: Karena popularitasnya, kabel UTP mudah ditemukan di pasaran dan didukung oleh banyak perangkat jaringan.
• Skalabilitas: Kabel UTP tersedia dalam berbagai kategori yang mendukung kecepatan yang berbeda, sehingga jaringan bisa diupgrade sesuai kebutuhan di masa depan.

Image just for illustration

Kekurangan Kabel UTP¶

• Rentan terhadap Gangguan: Karena tidak memiliki pelindung (unshielded), kabel UTP lebih rentan terhadap gangguan elektromagnetik dari luar, seperti interferensi dari kabel listrik, perangkat elektronik, atau cuaca buruk.
• Jarak Terbatas: Kabel UTP memiliki batasan jarak maksimal efektif, yaitu sekitar 100 meter. Jika jarak lebih jauh, sinyal akan melemah dan kualitas jaringan menurun.
• Bandwidth Terbatas (relatif): Meskipun kategori terbaru seperti Cat 7a sudah mampu mencapai kecepatan 100 Gbps, bandwidth kabel UTP masih lebih rendah dibandingkan fiber optik.
• Mudah Rusak Fisik: Jacket pelindung kabel UTP tidak sekuat kabel STP atau fiber optik, sehingga lebih rentan terhadap kerusakan fisik jika tidak hati-hati dalam instalasi dan penggunaan.

Image just for illustration

Penggunaan Kabel UTP dalam Kehidupan Sehari-hari¶

Meskipun terlihat sederhana, kabel UTP punya peran yang sangat penting dalam kehidupan digital kita. Berikut beberapa contoh penggunaan kabel UTP yang mungkin sering kamu temui:

• Jaringan LAN di Rumah dan Kantor: Ini adalah penggunaan kabel UTP yang paling umum. Kabel UTP menghubungkan komputer, laptop, printer, router, dan perangkat jaringan lainnya dalam satu jaringan lokal. Dengan kabel UTP, kamu bisa berbagi koneksi internet, file, dan printer di rumah atau kantor.
• Kamera CCTV: Banyak sistem CCTV modern menggunakan kabel UTP untuk mentransmisikan video dari kamera ke Network Video Recorder (NVR). Penggunaan kabel UTP lebih praktis dan ekonomis dibandingkan kabel coaxial untuk instalasi CCTV.
• Telepon VoIP (Voice over IP): Telepon VoIP menggunakan jaringan internet untuk melakukan panggilan suara. Kabel UTP digunakan untuk menghubungkan perangkat telepon VoIP ke jaringan LAN.
• Sistem Keamanan: Beberapa sistem keamanan rumah atau gedung menggunakan kabel UTP untuk menghubungkan sensor, alarm, dan panel kontrol.
• Industri dan Otomasi: Dalam lingkungan industri, kabel UTP sering digunakan untuk menghubungkan perangkat otomasi, sensor, dan kontroler dalam jaringan industri.

Image just for illustration

Tips Memilih dan Menggunakan Kabel UTP¶

Agar jaringan yang kamu bangun berfungsi optimal, ada beberapa tips penting dalam memilih dan menggunakan kabel UTP:

1. Pilih Kategori yang Tepat: Sesuaikan kategori kabel UTP dengan kebutuhan kecepatan jaringanmu. Untuk jaringan rumahan atau kantor kecil, Cat 5e sudah cukup memadai. Jika membutuhkan kecepatan lebih tinggi, pertimbangkan Cat 6 atau Cat 6a.
2. Perhatikan Kualitas Kabel: Pilih kabel UTP dari merek yang terpercaya dan pastikan kualitas tembaganya baik. Kabel UTP berkualitas rendah bisa menyebabkan masalah jaringan dan performa yang buruk.
3. Gunakan Konektor RJ-45 yang Berkualitas: Konektor RJ-45 adalah ujung kabel UTP yang dicolokkan ke perangkat jaringan. Gunakan konektor RJ-45 yang berkualitas baik dan sesuai dengan kategori kabel UTP yang kamu gunakan.
4. Instalasi yang Benar: Pastikan kabel UTP dipasang dengan benar dan rapi. Hindari menekuk atau menarik kabel terlalu keras. Gunakan alat crimping yang tepat untuk memasang konektor RJ-45.
5. Hindari Gangguan Elektromagnetik: Jauhkan kabel UTP dari sumber gangguan elektromagnetik seperti kabel listrik, perangkat elektronik berdaya tinggi, atau lampu fluorescent. Jika perlu, gunakan kabel STP (Shielded Twisted Pair) untuk lingkungan yang rentan gangguan.
6. Tes Kabel Setelah Instalasi: Setelah selesai memasang kabel UTP, lakukan pengujian dengan cable tester untuk memastikan semua koneksi berjalan dengan baik dan tidak ada masalah kabel putus atau korsleting.
7. Panjang Kabel Maksimal: Jangan melebihi panjang maksimal 100 meter untuk kabel UTP. Jika membutuhkan jarak yang lebih jauh, gunakan repeater, switch, atau fiber optik.

Image just for illustration

Kesimpulan¶

Kabel UTP adalah komponen penting dalam infrastruktur jaringan komputer modern. Meskipun sederhana, kabel ini punya peran vital dalam menghubungkan perangkat dan memungkinkan kita untuk berkomunikasi dan berbagi data. Dengan memahami apa itu kabel UTP, jenis-jenis kategorinya, kelebihan dan kekurangannya, serta tips penggunaannya, kamu bisa membangun jaringan yang handal dan sesuai dengan kebutuhanmu. Jadi, jangan lagi bingung kalau dengar istilah “kabel UTP”, ya! Sekarang kamu sudah jadi lebih paham!

Yuk, berbagi pengalamanmu menggunakan kabel UTP atau mungkin ada pertanyaan seputar jaringan komputer? Tulis di kolom komentar di bawah!
