Ohm Itu Apa Sih? Panduan Lengkap untuk Pemula Soal Resistor!

Table of Contents

Ohm, mungkin kamu sering dengar istilah ini, terutama kalau lagi ngoprek peralatan elektronik atau baca-baca tentang listrik. Tapi, sebenarnya apa sih yang dimaksud dengan Ohm? Nah, di artikel ini kita bakal bahas tuntas tentang Ohm, mulai dari pengertian dasar, sejarahnya, sampai penerapannya dalam kehidupan sehari-hari. Siap? Yuk, kita mulai!

Mengenal Lebih Dekat Satuan Ohm¶

Image just for illustration

Ohm (Ω) adalah satuan standar untuk mengukur resistansi listrik. Resistansi ini gampangnya bisa diartikan sebagai hambatan suatu material terhadap aliran listrik. Bayangkan jalanan yang macet, nah resistansi ini mirip kayak kemacetan itu. Semakin tinggi resistansinya, semakin sulit arus listrik mengalir. Sebaliknya, kalau resistansinya rendah, arus listrik bisa mengalir dengan lebih lancar.

Satuan Ohm ini dinamai dari seorang ilmuwan Jerman bernama Georg Simon Ohm. Beliau adalah orang yang pertama kali meneliti dan merumuskan hubungan antara tegangan listrik, arus listrik, dan resistansi. Penemuan beliau ini sangat penting dan menjadi dasar dari ilmu kelistrikan modern. Jadi, kalau kita belajar tentang listrik, Ohm itu salah satu konsep dasar yang wajib banget dipahami.

Sejarah Singkat di Balik Nama “Ohm”¶

Image just for illustration

Seperti yang sudah disebutkan sebelumnya, nama Ohm diambil dari Georg Simon Ohm (1789-1854). Beliau adalah seorang fisikawan dan matematikawan asal Jerman yang hidup di abad ke-19. Ohm menghabiskan banyak waktunya untuk meneliti tentang listrik, dan salah satu kontribusi terbesarnya adalah penemuan hukum Ohm yang terkenal itu.

Georg Ohm sebenarnya bukan berasal dari keluarga ilmuwan kaya raya. Ayahnya adalah seorang tukang kunci, tapi Ohm punya minat yang besar dalam bidang matematika dan fisika. Semangat belajarnya yang tinggi mengantarkannya menjadi seorang profesor fisika. Meskipun penemuannya tentang hukum Ohm awalnya sempat ditolak dan bahkan dicemooh oleh komunitas ilmiah pada masanya, akhirnya karyanya diakui dan dihormati. Bahkan, satuan resistansi listrik pun diabadikan dengan namanya, yaitu Ohm. Keren, ya?

Ohm Sebagai Satuan Resistansi Listrik¶

Image just for illustration

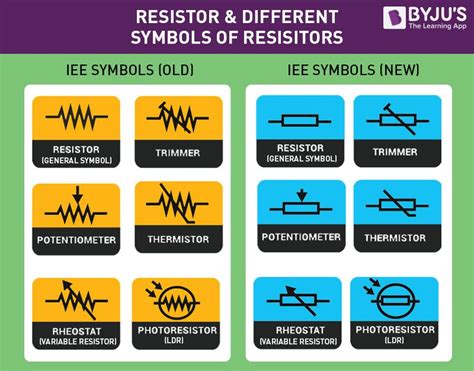

Sekarang kita sudah tahu kalau Ohm itu satuan untuk mengukur resistansi. Tapi, resistansi itu sebenarnya apa sih? Secara sederhana, resistansi adalah kemampuan suatu material untuk menahan aliran arus listrik. Semua material punya resistansi, tapi tingkatannya berbeda-beda. Ada material yang resistansinya tinggi, ada juga yang rendah.

Material yang resistansinya tinggi disebut isolator, contohnya karet, kayu, dan plastik. Isolator ini sulit menghantarkan listrik, makanya sering digunakan sebagai pelapis kabel atau alat-alat keselamatan listrik. Sebaliknya, material yang resistansinya rendah disebut konduktor, contohnya tembaga, perak, dan emas. Konduktor ini mudah menghantarkan listrik, makanya sering digunakan sebagai kabel listrik.

Satuan Ohm (Ω) ini digunakan untuk mengukur seberapa besar resistansi suatu material. Semakin besar nilai Ohm-nya, semakin besar resistansinya. Biasanya, dalam rangkaian elektronik, komponen yang dirancang khusus untuk memberikan resistansi tertentu disebut resistor. Resistor ini punya nilai resistansi yang diukur dalam Ohm, misalnya resistor 100 Ohm, resistor 1 kΩ (kiloOhm), atau resistor 1 MΩ (MegaOhm).

Faktor-faktor yang Mempengaruhi Resistansi¶

Nilai resistansi suatu material tidak hanya tergantung pada jenis materialnya saja, tapi juga dipengaruhi oleh beberapa faktor lain, yaitu:

1. Jenis Material: Seperti yang sudah dibahas, setiap material punya tingkat resistansi yang berbeda. Konduktor seperti tembaga punya resistansi yang jauh lebih rendah dibandingkan isolator seperti karet.

2. Panjang Material: Semakin panjang suatu material, semakin besar resistansinya. Bayangkan pipa air, semakin panjang pipanya, semakin besar gesekan air dengan dinding pipa, sehingga aliran air jadi lebih lambat. Sama halnya dengan listrik, semakin panjang kabelnya, semakin besar resistansinya.

3. Luas Penampang Material: Semakin besar luas penampang suatu material, semakin kecil resistansinya. Kalau jalanan lebar, mobil bisa lewat dengan lebih lancar. Begitu juga dengan listrik, semakin besar luas penampang kabel, semakin mudah arus listrik mengalir.

4. Suhu: Umumnya, resistansi material konduktor akan meningkat seiring dengan kenaikan suhu. Kenapa bisa begitu? Karena pada suhu yang lebih tinggi, atom-atom dalam material bergerak lebih cepat dan lebih sering bertumbukan, sehingga menghambat aliran elektron (arus listrik).

Hukum Ohm: Hubungan Erat antara Tegangan, Arus, dan Resistansi¶

Image just for illustration

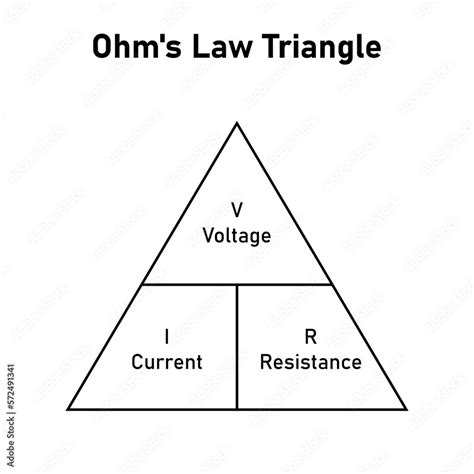

Nah, ini dia inti dari penemuan Georg Simon Ohm, yaitu Hukum Ohm. Hukum ini menjelaskan hubungan antara tiga besaran penting dalam kelistrikan:

• Tegangan (V): Beda potensial listrik yang mendorong arus listrik mengalir (satuan Volt - V).
• Arus (I): Aliran muatan listrik (satuan Ampere - A).
• Resistansi (R): Hambatan terhadap aliran arus listrik (satuan Ohm - Ω).

Hukum Ohm dirumuskan secara matematis sebagai berikut:

V = I x R

Atau bisa juga ditulis dalam bentuk lain:

I = V / R

R = V / I

Dari rumus ini, kita bisa melihat bahwa:

• Tegangan berbanding lurus dengan arus dan resistansi. Artinya, jika tegangan dinaikkan, arus juga akan naik (dengan resistansi tetap).
• Arus berbanding terbalik dengan resistansi. Artinya, jika resistansi dinaikkan, arus akan turun (dengan tegangan tetap).

Hukum Ohm ini sangat fundamental dalam analisis rangkaian listrik. Dengan hukum ini, kita bisa menghitung nilai tegangan, arus, atau resistansi dalam suatu rangkaian jika dua nilai lainnya diketahui. Misalnya, kalau kita tahu tegangan baterai dan resistansi resistor, kita bisa menghitung berapa arus yang mengalir dalam rangkaian tersebut.

Ohm dalam Komponen Elektronika¶

Image just for illustration

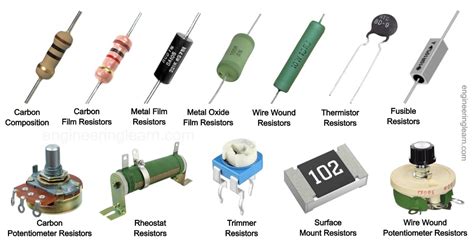

Dalam dunia elektronika, Ohm sangat erat kaitannya dengan berbagai komponen, terutama resistor. Resistor adalah komponen elektronik yang dirancang khusus untuk memberikan resistansi tertentu dalam rangkaian. Nilai resistansi resistor ini diukur dalam Ohm, dan biasanya ditunjukkan dengan kode warna atau angka yang tercetak di badan resistor.

Selain resistor, konsep Ohm juga penting untuk memahami karakteristik komponen lain seperti:

• Konduktor: Kabel-kabel penghantar listrik idealnya memiliki resistansi sekecil mungkin (mendekati 0 Ohm) agar arus listrik bisa mengalir dengan efisien.
• Isolator: Material isolator seperti plastik atau keramik memiliki resistansi yang sangat tinggi (jutaan atau bahkan milyaran Ohm) agar tidak menghantarkan listrik dan mencegah terjadinya kebocoran arus atau korsleting.
• Potensiometer (Variable Resistor): Potensiometer adalah resistor yang nilai resistansinya bisa diubah-ubah. Biasanya digunakan sebagai pengatur volume suara, pengatur kecerahan layar, dan lain-lain.
• Sensor: Beberapa jenis sensor, seperti sensor suhu atau sensor cahaya, bekerja dengan mengubah resistansi mereka ketika ada perubahan suhu atau intensitas cahaya. Perubahan resistansi ini kemudian diukur dan diolah menjadi sinyal listrik.

Cara Mengukur Resistansi dengan Multimeter¶

Image just for illustration

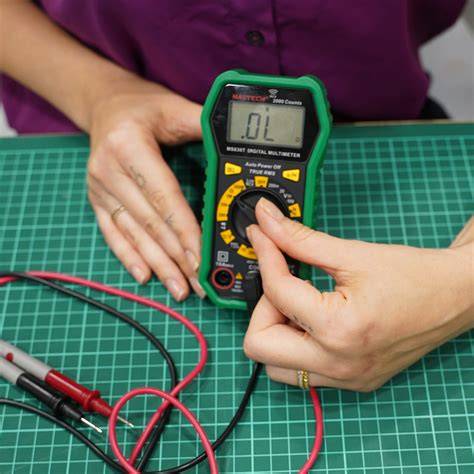

Kalau kamu penasaran berapa resistansi suatu komponen, kamu bisa mengukurnya dengan alat yang namanya multimeter. Multimeter adalah alat serbaguna yang bisa digunakan untuk mengukur tegangan, arus, resistansi, dan berbagai parameter listrik lainnya.

Berikut langkah-langkah sederhana untuk mengukur resistansi dengan multimeter:

1. Pastikan komponen yang akan diukur tidak terhubung dengan sumber listrik. Lepaskan komponen dari rangkaian atau matikan sumber listriknya.
2. Pilih mode pengukuran resistansi (Ohm - Ω) pada multimeter. Biasanya simbol Ohm (Ω) ditunjukkan pada selector switch multimeter.
3. Hubungkan probe multimeter ke kedua ujung komponen yang akan diukur. Tidak ada polaritas khusus untuk pengukuran resistansi, jadi probe merah dan hitam bisa dipasang bolak-balik.
4. Baca nilai resistansi yang ditampilkan pada layar multimeter. Nilai resistansi akan ditampilkan dalam satuan Ohm (Ω), kiloOhm (kΩ), atau MegaOhm (MΩ), tergantung rentang pengukuran yang dipilih dan nilai resistansi komponen.

Tips:

• Pastikan probe multimeter terhubung dengan baik ke komponen yang diukur agar mendapatkan hasil yang akurat.
• Jika nilai resistansi yang ditampilkan tidak stabil atau tidak terbaca, coba ubah rentang pengukuran pada multimeter ke rentang yang lebih tinggi atau lebih rendah.
• Untuk resistor dengan kode warna, kamu juga bisa menghitung nilai resistansinya berdasarkan kode warna tersebut menggunakan kalkulator resistor online atau tabel kode warna resistor.

Penerapan Konsep Ohm dalam Kehidupan Sehari-hari¶

Image just for illustration

Konsep Ohm dan resistansi listrik sebenarnya ada di sekitar kita dan berperan penting dalam berbagai perangkat dan sistem kelistrikan yang kita gunakan sehari-hari. Beberapa contoh penerapannya:

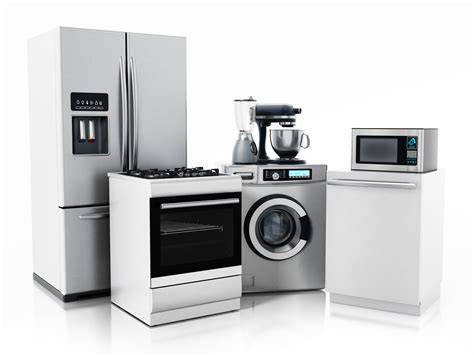

• Peralatan Rumah Tangga: Hampir semua peralatan rumah tangga yang menggunakan listrik, seperti lampu, setrika, kulkas, televisi, komputer, dan lain-lain, menggunakan prinsip resistansi untuk mengatur aliran listrik dan menghasilkan fungsi yang diinginkan. Misalnya, elemen pemanas pada setrika atau pemanas air bekerja dengan memanfaatkan resistansi kawat pemanas untuk menghasilkan panas ketika dialiri arus listrik.
• Sistem Kelistrikan Rumah: Kabel-kabel listrik di rumah kita dirancang dengan resistansi yang rendah agar listrik bisa mengalir dengan efisien dari sumber listrik (PLN) ke berbagai perangkat elektronik. Sekring atau MCB (Miniature Circuit Breaker) juga bekerja berdasarkan prinsip resistansi. Ketika terjadi kelebihan arus (misalnya karena korsleting), resistansi sekring akan meningkat drastis dan memutuskan aliran listrik untuk mencegah kerusakan atau kebakaran.
• Elektronika: Dalam rangkaian elektronika, resistor digunakan untuk berbagai keperluan, seperti membatasi arus, menurunkan tegangan, membagi tegangan, dan lain-lain. Resistor adalah komponen dasar yang sangat penting dalam desain rangkaian elektronik.
• Telekomunikasi: Kabel-kabel telepon dan internet juga memiliki resistansi. Dalam sistem telekomunikasi, resistansi kabel perlu diperhitungkan agar sinyal bisa ditransmisikan dengan baik tanpa mengalami pelemahan atau distorsi yang berlebihan.
• Otomotif: Sistem kelistrikan pada mobil juga menggunakan konsep resistansi. Misalnya, sistem lampu mobil, sistem pengapian, dan berbagai sensor pada mobil bekerja dengan memanfaatkan prinsip resistansi.

Fakta Menarik Seputar Ohm dan Listrik¶

Image just for illustration

Selain fakta-fakta teknis tentang Ohm, ada beberapa fakta menarik lain seputar Ohm dan listrik yang mungkin belum kamu tahu:

• Satuan Ohm dan Simbolnya: Satuan Ohm (Ω) diambil dari nama Georg Simon Ohm. Simbol Omega (Ω) yang digunakan untuk satuan Ohm adalah huruf Yunani kapital yang mirip dengan huruf U terbalik dengan kaki melengkung.
• Resistansi Tubuh Manusia: Tubuh manusia juga memiliki resistansi listrik, meskipun nilainya bervariasi tergantung kondisi kulit dan faktor lainnya. Kulit kering memiliki resistansi yang lebih tinggi dibandingkan kulit basah. Inilah mengapa sengatan listrik lebih berbahaya saat kulit dalam kondisi basah.
• Superkonduktor: Ada material yang disebut superkonduktor yang memiliki resistansi nol pada suhu yang sangat rendah. Superkonduktor ini memiliki potensi besar untuk aplikasi teknologi masa depan, seperti transmisi listrik tanpa rugi daya dan komputer super cepat.
• Kilat dan Resistansi Udara: Kilat adalah fenomena alam yang sangat dahsyat yang terjadi karena perbedaan potensial listrik yang sangat besar antara awan dan bumi. Meskipun udara adalah isolator yang baik, tegangan yang sangat tinggi pada kilat mampu “menembus” resistansi udara dan menghasilkan aliran listrik yang sangat kuat.
• Ohm’s Law dalam Kehidupan Sehari-hari: Meskipun Hukum Ohm adalah konsep dasar dalam kelistrikan, prinsipnya juga bisa kita temukan dalam fenomena lain di kehidupan sehari-hari. Misalnya, dalam aliran air, tekanan air (mirip tegangan) akan menghasilkan aliran air (mirip arus) yang dipengaruhi oleh hambatan pipa (mirip resistansi).

Tips dan Panduan Praktis Seputar Ohm¶

Image just for illustration

Memahami konsep Ohm tidak hanya penting dalam dunia elektronika, tapi juga berguna dalam kehidupan sehari-hari, terutama dalam hal keselamatan listrik. Berikut beberapa tips dan panduan praktis terkait Ohm:

• Pilih Kabel yang Tepat: Saat memasang instalasi listrik atau menggunakan kabel perpanjangan, pastikan kamu memilih kabel dengan ukuran dan spesifikasi yang sesuai dengan kebutuhan daya listrik perangkat yang akan digunakan. Kabel yang terlalu kecil bisa memiliki resistansi yang tinggi dan menyebabkan panas berlebih, bahkan kebakaran.
• Hindari Kontak dengan Air saat Menggunakan Listrik: Air menurunkan resistansi kulit, sehingga meningkatkan risiko tersengat listrik. Pastikan tangan kering dan hindari kontak dengan air saat menggunakan peralatan listrik.
• Perhatikan Kode Warna Resistor: Jika kamu sedang belajar elektronika dan menggunakan resistor, pelajari cara membaca kode warna resistor untuk mengetahui nilai resistansinya dengan cepat. Ada banyak sumber online dan aplikasi kalkulator kode warna resistor yang bisa membantu kamu.
• Gunakan Multimeter untuk Troubleshooting: Multimeter adalah alat yang sangat berguna untuk mendiagnosis masalah kelistrikan. Dengan multimeter, kamu bisa mengukur resistansi komponen, tegangan, dan arus untuk mencari sumber masalah dalam rangkaian listrik.
• Belajar Lebih Lanjut tentang Elektronika: Konsep Ohm adalah dasar dari ilmu elektronika. Jika kamu tertarik dengan dunia elektronika, teruslah belajar dan eksplorasi konsep-konsep lainnya seperti rangkaian seri dan paralel, kapasitor, induktor, dan lain-lain.

Kesimpulan¶

Ohm adalah satuan resistansi listrik yang sangat penting dalam dunia kelistrikan dan elektronika. Memahami konsep Ohm, Hukum Ohm, dan faktor-faktor yang mempengaruhi resistansi akan membantu kita lebih memahami cara kerja perangkat listrik di sekitar kita, serta meningkatkan kesadaran akan keselamatan listrik. Dari peralatan rumah tangga hingga sistem telekomunikasi, konsep Ohm memainkan peran krusial dalam teknologi modern.

Gimana? Sudah lebih paham kan sekarang apa itu Ohm? Kalau ada pertanyaan atau pengalaman menarik seputar Ohm, jangan ragu untuk berbagi di kolom komentar ya!
