Mengenal DFD: Panduan Lengkap Diagram Alur Data untuk Pemula

Table of Contents

Dalam dunia sistem informasi dan pengembangan perangkat lunak, visualisasi adalah kunci untuk memahami proses yang kompleks. Salah satu alat visualisasi yang sangat berguna adalah DFD atau Data Flow Diagram. DFD ini bukan sekadar gambar biasa, lho! Ia adalah representasi grafis yang memetakan bagaimana data bergerak dan diproses dalam sebuah sistem. Yuk, kita bedah lebih dalam apa sebenarnya DFD itu dan mengapa ia begitu penting.

Mengenal Lebih Dekat: Definisi DFD¶

Secara sederhana, DFD adalah diagram yang menggambarkan aliran data melalui sebuah sistem. Bayangkan kamu sedang melihat peta alur sungai. DFD mirip seperti itu, tapi bukan sungai air yang dipetakan, melainkan aliran data dalam sistem. Diagram ini menunjukkan dari mana data berasal, ke mana data pergi, dan bagaimana data diolah di sepanjang perjalanannya.

DFD menggunakan simbol-simbol khusus untuk merepresentasikan berbagai komponen sistem, seperti proses, penyimpanan data, sumber dan tujuan data eksternal. Dengan menggunakan simbol-simbol ini, DFD mampu menyajikan gambaran sistem yang kompleks menjadi lebih mudah dipahami. Ini sangat membantu tim pengembang, analis sistem, dan bahkan stakeholder non-teknis untuk memiliki pemahaman yang sama tentang sistem yang sedang dibahas.

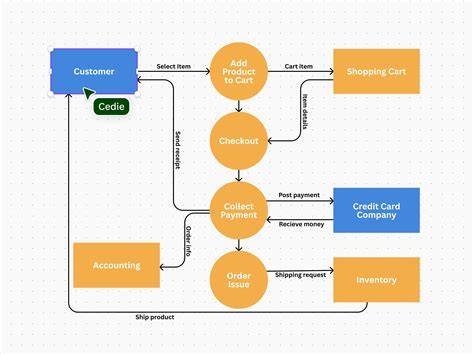

Image just for illustration

Mengapa DFD Penting? Fungsi dan Manfaatnya¶

Mungkin kamu bertanya, “Kenapa sih repot-repot bikin diagram kayak gini? Langsung ngoding aja kan bisa?” Nah, justru di sinilah letak pentingnya DFD. DFD memiliki banyak fungsi dan manfaat yang sangat krusial dalam pengembangan sistem informasi.

1. Memudahkan Pemahaman Sistem yang Kompleks¶

Sistem informasi modern seringkali sangat rumit dengan berbagai komponen dan interaksi yang terjadi di dalamnya. DFD membantu memecah kompleksitas ini menjadi bagian-bagian yang lebih kecil dan lebih mudah dicerna. Dengan visualisasi yang jelas, kita bisa melihat gambaran besar sistem dan bagaimana setiap bagian saling terhubung. Ini seperti memecah masalah besar menjadi masalah-masalah kecil yang lebih mudah diselesaikan.

2. Alat Komunikasi yang Efektif¶

DFD adalah bahasa visual yang universal dalam dunia sistem informasi. Diagram ini menjadi jembatan komunikasi yang efektif antara berbagai pihak yang terlibat dalam proyek, mulai dari analis bisnis, programmer, tester, hingga pengguna akhir. Semua orang bisa melihat DFD dan memahami alur kerja sistem tanpa harus berkutat dengan kode program yang rumit. Dengan pemahaman yang sama, potensi miskomunikasi dan kesalahan dalam pengembangan sistem bisa diminimalisir.

3. Identifikasi Kebutuhan Sistem Secara Tepat¶

Dengan memetakan aliran data, DFD membantu kita mengidentifikasi kebutuhan sistem secara lebih akurat. Kita bisa melihat celah-celah dalam proses bisnis, area yang perlu ditingkatkan, dan kebutuhan data yang belum terpenuhi. Ini seperti melakukan medical check-up untuk sistem, memastikan semua bagian berfungsi dengan baik dan tidak ada yang terlewat. Identifikasi kebutuhan yang tepat di awal proyek akan menghemat waktu dan biaya pengembangan di kemudian hari.

4. Dokumentasi Sistem yang Jelas dan Terstruktur¶

DFD berfungsi sebagai dokumentasi sistem yang sangat berharga. Diagram ini memberikan gambaran lengkap tentang bagaimana sistem bekerja, alur data, dan komponen-komponen pentingnya. Dokumentasi yang baik sangat penting untuk pemeliharaan sistem di masa depan, troubleshooting, dan pengembangan lebih lanjut. Bayangkan jika kamu membeli furnitur tanpa buku manual, pasti akan kesulitan merakitnya, kan? DFD adalah buku manual untuk sistem informasi.

5. Membantu dalam Desain dan Pengembangan Sistem¶

DFD bukan hanya sekadar dokumentasi, tetapi juga alat bantu yang sangat berguna dalam proses desain dan pengembangan sistem. Dengan DFD, kita bisa merancang sistem secara terstruktur, memikirkan alur data yang optimal, dan mengidentifikasi potensi masalah desain sebelum implementasi. DFD membantu kita membangun sistem yang efisien, efektif, dan sesuai dengan kebutuhan pengguna.

Image just for illustration

Simbol-Simbol Penting dalam DFD: Bahasa Visual DFD¶

Seperti bahasa pemrograman yang memiliki sintaks, DFD juga memiliki simbol-simbol khusus yang menjadi “kosakata” visualnya. Memahami simbol-simbol ini adalah kunci untuk membaca dan membuat DFD yang efektif. Berikut adalah beberapa simbol utama yang sering digunakan:

1. Entitas Eksternal (External Entity)¶

Simbol entitas eksternal atau terminator direpresentasikan dengan bentuk persegi panjang. Entitas eksternal adalah pihak di luar sistem yang berinteraksi dengan sistem. Entitas ini bisa berupa orang, organisasi, sistem lain, atau bahkan departemen dalam organisasi yang sama tetapi berada di luar cakupan sistem yang sedang dimodelkan.

Contoh entitas eksternal:
* Pelanggan: Memberikan pesanan dan menerima produk/layanan.
* Pemasok: Menyediakan bahan baku atau komponen.
* Bank: Melakukan transaksi keuangan.
* Sistem Gudang: Sistem lain yang terhubung dengan sistem penjualan.

2. Proses (Process)¶

Simbol proses biasanya digambarkan dengan lingkaran atau persegi panjang dengan sudut membulat. Proses merepresentasikan aktivitas atau tindakan yang mengubah data. Proses inilah yang “memasak” data mentah menjadi informasi yang berguna.

Contoh proses:
* Verifikasi Pesanan: Memastikan pesanan valid dan lengkap.
* Hitung Total Harga: Menghitung total biaya pesanan.
* Buat Laporan Penjualan: Mengolah data penjualan menjadi laporan.
* Update Stok Barang: Memperbarui jumlah stok barang di gudang.

3. Penyimpanan Data (Data Store)¶

Simbol penyimpanan data atau data store seringkali digambarkan dengan dua garis horizontal paralel atau bentuk silinder terbuka. Penyimpanan data merepresentasikan tempat di mana data disimpan secara permanen atau sementara. Ini bisa berupa database, file, atau bahkan buku catatan manual.

Contoh penyimpanan data:
* Database Pelanggan: Menyimpan informasi tentang pelanggan.
* File Pesanan: Menyimpan detail pesanan.
* Tabel Produk: Menyimpan daftar produk dan harganya.
* Arsip Transaksi: Menyimpan catatan transaksi yang sudah selesai.

4. Aliran Data (Data Flow)¶

Simbol aliran data direpresentasikan dengan panah berlabel. Panah ini menunjukkan arah pergerakan data dari satu komponen ke komponen lainnya dalam sistem. Label pada panah menjelaskan jenis data yang mengalir.

Contoh aliran data:
* “Data Pesanan”: Aliran data dari entitas eksternal (Pelanggan) ke Proses (Verifikasi Pesanan).
* “Informasi Pelanggan”: Aliran data dari Penyimpanan Data (Database Pelanggan) ke Proses (Verifikasi Pesanan).
* “Laporan Penjualan”: Aliran data dari Proses (Buat Laporan Penjualan) ke Entitas Eksternal (Manajer Penjualan).

Leveling DFD: Dari Gambaran Umum hingga Detail Terperinci¶

DFD tidak hanya dibuat dalam satu tingkatan saja. Ada konsep leveling DFD yang memungkinkan kita untuk menggambarkan sistem dari tingkat yang paling umum (high-level) hingga tingkat yang sangat detail (low-level). Leveling ini membantu kita mengelola kompleksitas dan menyajikan informasi secara bertahap.

1. DFD Level 0 (Context Diagram)¶

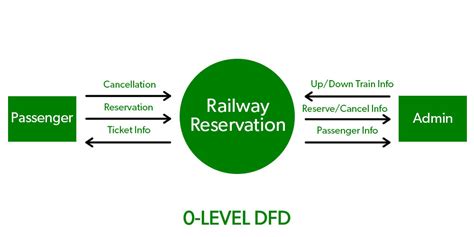

DFD Level 0 atau Context Diagram adalah level tertinggi dalam DFD. Diagram ini memberikan gambaran paling umum tentang sistem secara keseluruhan. Context Diagram hanya terdiri dari satu proses yang merepresentasikan seluruh sistem, entitas eksternal yang berinteraksi dengan sistem, dan aliran data utama antara sistem dan entitas eksternal. Diagram ini seperti aerial view atau pandangan udara dari sistem.

Tujuan Context Diagram:
* Memberikan gambaran umum tentang batasan sistem (scope).
* Mengidentifikasi entitas eksternal utama.
* Menunjukkan aliran data utama antara sistem dan lingkungan luar.

2. DFD Level 1¶

DFD Level 1 adalah dekomposisi dari Context Diagram. Proses tunggal pada Context Diagram dipecah menjadi beberapa proses utama yang lebih detail. DFD Level 1 menunjukkan proses-proses utama dalam sistem, penyimpanan data utama, entitas eksternal, dan aliran data antar komponen-komponen tersebut. Level ini memberikan pandangan yang lebih rinci tentang fungsi-fungsi utama sistem.

Tujuan DFD Level 1:
* Memperlihatkan proses-proses utama dalam sistem.
* Mengidentifikasi penyimpanan data utama.
* Menunjukkan aliran data antar proses dan penyimpanan data.

3. DFD Level 2 dan Seterusnya¶

DFD Level 2 dan level yang lebih dalam adalah dekomposisi lebih lanjut dari proses-proses pada level sebelumnya. Setiap proses pada DFD Level 1 yang kompleks dapat dipecah lagi menjadi sub-proses yang lebih kecil pada DFD Level 2, dan seterusnya. Level-level ini memberikan detail yang sangat terperinci tentang bagaimana setiap proses bekerja. Leveling DFD bisa diteruskan hingga tingkat detail yang dibutuhkan untuk memahami dan mengembangkan sistem.

Tujuan DFD Level 2 (dan seterusnya):
* Memperlihatkan detail internal dari proses-proses kompleks.
* Memecah proses kompleks menjadi sub-proses yang lebih kecil dan mudah dikelola.
* Memberikan panduan yang sangat detail untuk implementasi sistem.

Image just for illustration

Langkah-Langkah Membuat DFD: Panduan Praktis¶

Membuat DFD tidaklah sulit, kok! Yang penting adalah memahami konsep dasar dan simbol-simbolnya. Berikut adalah langkah-langkah sederhana yang bisa kamu ikuti untuk membuat DFD:

1. Identifikasi Entitas Eksternal: Langkah pertama adalah menentukan siapa atau apa saja yang berinteraksi dengan sistem dari luar. Buat daftar entitas eksternal yang terlibat.
2. Tentukan Proses Utama: Identifikasi proses-proses utama yang terjadi dalam sistem. Proses ini adalah aktivitas-aktivitas yang mengubah data.
3. Identifikasi Penyimpanan Data: Tentukan di mana data disimpan dalam sistem. Apakah ada database, file, atau penyimpanan lainnya?
4. Gambarkan Context Diagram (DFD Level 0): Mulai dengan membuat Context Diagram. Gambar satu proses yang mewakili seluruh sistem, entitas eksternal, dan aliran data utama.
5. Buat DFD Level 1: Dekomposisi proses pada Context Diagram menjadi proses-proses utama yang lebih detail. Tambahkan penyimpanan data dan aliran data antar komponen.
6. Lanjutkan ke Level yang Lebih Dalam (jika diperlukan): Jika ada proses yang masih terlalu kompleks di Level 1, dekomposisi lagi menjadi sub-proses pada Level 2, dan seterusnya, hingga detail yang dibutuhkan tercapai.
7. Review dan Validasi DFD: Setelah DFD selesai dibuat, review dan validasi diagram tersebut dengan pihak terkait, seperti analis bisnis, programmer, dan pengguna akhir. Pastikan DFD akurat dan merepresentasikan sistem dengan benar.
8. Gunakan Alat Bantu (Opsional): Ada banyak software dan tools yang bisa membantu kamu membuat DFD dengan lebih mudah dan efisien, seperti Microsoft Visio, Lucidchart, Draw.io, dan masih banyak lagi.

Tips Membuat DFD yang Efektif¶

Agar DFD yang kamu buat benar-benar bermanfaat, perhatikan beberapa tips berikut:

• Mulai dari Level Tertinggi (Context Diagram): Selalu mulai dengan Context Diagram untuk mendapatkan gambaran umum sistem sebelum masuk ke detail.
• Fokus pada Aliran Data, Bukan Alur Kontrol: DFD menekankan pada apa yang terjadi dengan data, bukan bagaimana kontrol dipindahkan antar proses.
• Gunakan Label yang Jelas dan Deskriptif: Label pada aliran data dan proses harus jelas dan mudah dipahami. Hindari label yang ambigu atau terlalu teknis.
• Konsisten dalam Simbol dan Notasi: Gunakan simbol dan notasi DFD secara konsisten di seluruh diagram.
• Jaga Diagram Tetap Sederhana dan Mudah Dibaca: Hindari membuat diagram yang terlalu rumit dan penuh sesak. Pecah diagram menjadi level yang lebih detail jika perlu.
• Libatkan Stakeholder dalam Pembuatan DFD: Pastikan DFD direview dan divalidasi oleh pihak-pihak yang berkepentingan untuk memastikan akurasi dan relevansinya.

Kesimpulan: DFD sebagai Alat Bantu Visualisasi Sistem yang Powerfull¶

DFD adalah alat yang sangat powerful untuk memvisualisasikan dan memahami sistem informasi. Dengan representasi grafis yang jelas dan terstruktur, DFD membantu kita memecah kompleksitas, berkomunikasi secara efektif, mengidentifikasi kebutuhan sistem, dan mendokumentasikan sistem dengan baik. Mulai dari Context Diagram yang memberikan gambaran umum hingga DFD Level yang lebih detail, leveling DFD memungkinkan kita untuk menyajikan informasi secara bertahap dan mengelola kompleksitas sistem. Dengan memahami simbol-simbol DFD dan mengikuti langkah-langkah pembuatannya, kamu bisa memanfaatkan DFD untuk mengembangkan sistem informasi yang lebih baik dan efisien.

Gimana, sudah lebih paham kan tentang DFD? Ada pengalaman menarik atau pertanyaan seputar DFD yang ingin kamu bagi? Yuk, diskusi di kolom komentar!
