GGGL Itu Apa Sih? Panduan Lengkap untuk Pemula + Contohnya!
Dalam dunia kelistrikan, kita sering mendengar istilah GGL. Tapi, apa sebenarnya yang dimaksud dengan GGL? GGL adalah singkatan dari Gaya Gerak Listrik. Meskipun namanya ada kata “gaya”, sebenarnya GGL ini bukanlah gaya dalam artian fisika seperti gaya dorong atau gaya tarik. Justru, GGL lebih tepat diartikan sebagai energi yang dibutuhkan untuk memindahkan muatan listrik dari satu titik ke titik lain dalam sebuah rangkaian listrik. Bingung? Tenang, kita akan bahas lebih lanjut!
Image just for illustration
Memahami Konsep Dasar GGL¶
Untuk lebih memahami GGL, bayangkan sebuah pompa air. Pompa air berfungsi untuk memindahkan air dari tempat yang rendah ke tempat yang lebih tinggi. Nah, dalam analogi ini, GGL bisa diibaratkan sebagai “tenaga” yang diberikan oleh pompa air untuk mendorong air tersebut. Air dalam analogi ini adalah muatan listrik, dan pipa adalah kabel atau konduktor dalam rangkaian listrik. Tanpa pompa air, air tidak akan bisa mengalir ke tempat yang lebih tinggi, begitu juga tanpa GGL, muatan listrik tidak akan bisa bergerak dalam rangkaian listrik.
Jadi, secara sederhana, GGL adalah potensi atau kemampuan suatu sumber listrik (seperti baterai atau generator) untuk menghasilkan energi listrik. Energi ini kemudian digunakan untuk menggerakkan muatan-muatan listrik dalam rangkaian. Semakin besar GGL suatu sumber, semakin besar pula kemampuannya untuk mendorong arus listrik.
GGL Bukan Gaya, Tapi Energi Per Satuan Muatan¶
Seperti yang sudah disebutkan, GGL bukanlah gaya dalam definisi fisika yang sebenarnya. Gaya memiliki satuan Newton (N), sedangkan GGL memiliki satuan Volt (V). Volt sendiri merupakan satuan energi per satuan muatan. Lebih tepatnya, 1 Volt adalah energi sebesar 1 Joule yang dibutuhkan untuk memindahkan muatan sebesar 1 Coulomb.
Rumus untuk menghitung GGL (ε) secara sederhana adalah:
ε = W / Q
Dimana:
* ε = GGL (dalam Volt)
* W = Energi (dalam Joule)
* Q = Muatan (dalam Coulomb)
Rumus ini menunjukkan bahwa GGL adalah besaran yang menyatakan seberapa besar energi yang diberikan untuk setiap satuan muatan yang dipindahkan. Jadi, daripada menyebutnya “gaya”, mungkin lebih tepat jika kita menyebutnya “potensial listrik” atau “tegangan sumber”. Namun, istilah GGL sudah sangat umum digunakan, terutama dalam konteks sumber energi listrik.
Bagaimana GGL Dihasilkan? Sumber-Sumber GGL¶
GGL tidak muncul begitu saja. Ia dihasilkan melalui berbagai proses fisik atau kimia. Beberapa sumber GGL yang paling umum kita temui sehari-hari adalah:
1. Baterai Kimia¶
Baterai adalah sumber GGL yang paling populer dan praktis. Baterai bekerja berdasarkan reaksi kimia yang terjadi di dalamnya. Reaksi kimia ini menghasilkan perbedaan potensial listrik antara dua terminal baterai (positif dan negatif). Perbedaan potensial inilah yang kita sebut GGL.
Contoh baterai kimia yang sering kita gunakan adalah baterai AA, baterai AAA, baterai ponsel, dan aki mobil. Setiap jenis baterai memiliki komposisi kimia yang berbeda, sehingga menghasilkan GGL yang berbeda pula. Misalnya, baterai AA umumnya memiliki GGL sekitar 1.5 Volt, sedangkan aki mobil memiliki GGL sekitar 12 Volt.
Image just for illustration
2. Generator Listrik¶
Generator listrik adalah perangkat yang mengubah energi mekanik menjadi energi listrik. Prinsip kerja generator didasarkan pada hukum induksi elektromagnetik Faraday. Ketika kumparan kawat diputar dalam medan magnet, akan timbul GGL induksi pada kumparan tersebut. GGL induksi inilah yang kemudian menghasilkan arus listrik.
Generator listrik banyak digunakan di pembangkit listrik, baik pembangkit listrik tenaga air (PLTA), pembangkit listrik tenaga uap (PLTU), maupun pembangkit listrik tenaga diesel (PLTD). Generator juga sering digunakan sebagai sumber listrik cadangan (genset) saat terjadi pemadaman listrik.
Image just for illustration
3. Sel Surya (Panel Surya)¶
Sel surya atau panel surya memanfaatkan energi cahaya matahari untuk menghasilkan energi listrik. Sel surya terbuat dari bahan semikonduktor, seperti silikon. Ketika cahaya matahari mengenai sel surya, foton-foton cahaya matahari akan melepaskan elektron-elektron dari atom silikon. Pergerakan elektron-elektron ini menghasilkan arus listrik dan GGL.
Panel surya semakin populer sebagai sumber energi alternatif yang ramah lingkungan. Panel surya banyak digunakan di rumah-rumah, gedung-gedung, dan bahkan di satelit luar angkasa.
Image just for illustration

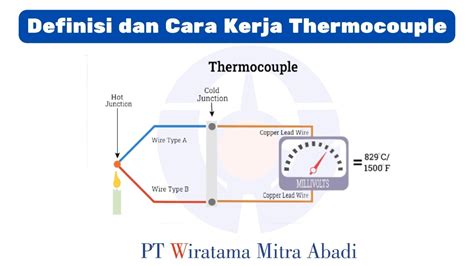

4. Termokopel¶
Termokopel adalah sensor suhu yang juga dapat menghasilkan GGL. Termokopel terbuat dari dua jenis logam yang berbeda yang disambungkan pada satu ujung. Ketika ujung sambungan dipanaskan, akan timbul perbedaan potensial listrik antara ujung sambungan dan ujung yang lain. Perbedaan potensial inilah yang merupakan GGL termokopel.
Termokopel banyak digunakan untuk mengukur suhu dalam berbagai aplikasi industri, seperti di pabrik kimia, pabrik baja, dan pembangkit listrik.
Image just for illustration
5. Sumber GGL Lainnya¶
Selain sumber-sumber di atas, masih banyak sumber GGL lainnya, seperti:
* Elemen Volta: Baterai kimia pertama yang ditemukan oleh Alessandro Volta.
* Elemen Daniell: Penyempurnaan dari elemen Volta yang lebih stabil.
* Elemen Leclanche: Cikal bakal baterai kering modern.
* Generator Van de Graaff: Generator elektrostatik yang menghasilkan tegangan sangat tinggi.
* Efek Piezoelektrik: Material tertentu menghasilkan GGL ketika ditekan atau diberi tekanan mekanik.
* Efek Termoelektrik Seebeck: Mirip dengan termokopel, namun memanfaatkan perbedaan suhu untuk menghasilkan GGL.
Pentingnya GGL dalam Rangkaian Listrik¶
GGL adalah komponen vital dalam setiap rangkaian listrik. Tanpa GGL, tidak akan ada arus listrik yang mengalir. GGL bertindak sebagai “pendorong” muatan listrik untuk bergerak melalui rangkaian. Bayangkan lagi analogi pompa air dan pipa. Jika tidak ada pompa air (GGL), air (muatan listrik) tidak akan bisa mengalir melalui pipa (kabel).
Dalam rangkaian listrik, GGL memberikan energi yang dibutuhkan oleh muatan listrik untuk mengatasi hambatan (resistansi) yang ada dalam rangkaian. Semakin besar GGL, semakin besar pula arus listrik yang dapat dihasilkan, asalkan resistansinya tetap. Hubungan antara GGL (ε), arus listrik (I), dan resistansi (R) dinyatakan dalam hukum Ohm:
ε = I * R
Dari hukum Ohm ini, kita bisa melihat bahwa GGL berbanding lurus dengan arus listrik dan resistansi. Jika GGL diperbesar, arus listrik juga akan membesar (jika resistansi tetap). Sebaliknya, jika resistansi diperbesar, arus listrik akan mengecil (jika GGL tetap).
Faktor-Faktor yang Mempengaruhi GGL¶
Besarnya GGL suatu sumber tidak selalu konstan. Ada beberapa faktor yang dapat memengaruhi GGL, terutama pada baterai kimia:
1. Resistansi Internal Baterai¶
Setiap baterai memiliki resistansi internal, yaitu hambatan di dalam baterai itu sendiri. Resistansi internal ini menyebabkan sebagian energi yang dihasilkan oleh baterai hilang di dalam baterai itu sendiri. Akibatnya, tegangan terminal baterai (tegangan yang terukur di luar baterai) akan selalu lebih kecil dari GGL ideal baterai.
Semakin besar resistansi internal baterai, semakin besar pula penurunan tegangan terminalnya. Resistansi internal baterai dapat meningkat seiring dengan usia baterai, suhu rendah, dan arus beban yang besar.
2. Suhu¶
Suhu juga dapat memengaruhi GGL baterai kimia. Pada umumnya, suhu rendah dapat menurunkan GGL baterai. Reaksi kimia dalam baterai berjalan lebih lambat pada suhu rendah, sehingga menghasilkan GGL yang lebih kecil. Sebaliknya, suhu tinggi dapat mempercepat reaksi kimia, namun suhu yang terlalu tinggi juga dapat merusak baterai.
3. Kondisi Fisik Baterai¶
Kondisi fisik baterai, seperti kebocoran elektrolit, korosi pada terminal, atau kerusakan internal, juga dapat memengaruhi GGL. Baterai yang rusak atau bocor biasanya akan memiliki GGL yang lebih rendah atau bahkan tidak berfungsi sama sekali.
4. Jenis Material dan Konstruksi¶
Jenis material yang digunakan dalam pembuatan sumber GGL dan konstruksinya juga sangat menentukan besarnya GGL yang dihasilkan. Misalnya, baterai lithium-ion memiliki GGL yang lebih tinggi dibandingkan baterai nikel-kadmium atau baterai timbal-asam. Desain dan konstruksi baterai juga memengaruhi efisiensi dan daya tahan baterai.
Contoh GGL dalam Kehidupan Sehari-hari¶
Kita dikelilingi oleh perangkat yang menggunakan GGL sebagai sumber energinya. Berikut beberapa contohnya:
- Remote TV: Menggunakan baterai kecil (AA atau AAA) sebagai sumber GGL untuk mengirimkan sinyal ke televisi.
- Lampu Senter: Menggunakan baterai sebagai sumber GGL untuk menyalakan lampu.
- Ponsel Pintar: Menggunakan baterai lithium-ion sebagai sumber GGL untuk menjalankan semua fungsi ponsel.
- Laptop: Mirip dengan ponsel pintar, laptop juga menggunakan baterai lithium-ion dengan kapasitas yang lebih besar.
- Mobil Listrik: Menggunakan baterai berkapasitas besar sebagai sumber GGL utama untuk menggerakkan motor listrik.
- Panel Surya di Rumah: Menghasilkan GGL dari cahaya matahari untuk memenuhi kebutuhan listrik rumah tangga.
- Turbin Angin: Menggunakan generator listrik yang digerakkan oleh angin untuk menghasilkan GGL.
- Pembangkit Listrik Tenaga Air: Menggunakan generator listrik yang digerakkan oleh air terjun untuk menghasilkan GGL skala besar.
Tips Memahami GGL Lebih Lanjut¶
Memahami konsep GGL memang membutuhkan sedikit pemahaman tentang dasar-dasar kelistrikan. Berikut beberapa tips yang bisa membantu Anda memahami GGL lebih lanjut:
- Visualisasikan Aliran Listrik: Bayangkan aliran listrik seperti aliran air dalam pipa. GGL adalah “pompa” yang mendorong air tersebut. Resistansi adalah “hambatan” dalam pipa yang menghalangi aliran air.
- Pelajari Hukum Ohm: Hukum Ohm adalah dasar dari rangkaian listrik. Memahami hubungan antara GGL, arus, dan resistansi akan sangat membantu.
- Eksperimen Sederhana: Jika memungkinkan, lakukan eksperimen sederhana dengan rangkaian listrik menggunakan baterai, lampu LED, dan resistor. Amati bagaimana perubahan GGL dan resistansi memengaruhi arus listrik. Namun, selalu berhati-hati dan minta bimbingan jika Anda tidak yakin.
- Gunakan Sumber Belajar Online dan Buku: Banyak sumber belajar online dan buku fisika yang menjelaskan konsep GGL dengan lebih detail dan mudah dipahami. Manfaatkan sumber-sumber ini untuk memperdalam pemahaman Anda.
- Tonton Video Edukasi: Video edukasi tentang kelistrikan dan GGL bisa sangat membantu karena visualisasi yang lebih baik. Cari video di platform seperti YouTube atau Khan Academy.
Fakta Menarik tentang GGL¶
- Konsep GGL pertama kali dikembangkan oleh Alessandro Volta pada akhir abad ke-18. Volta menemukan baterai kimia pertama, yang kemudian dikenal sebagai elemen Volta. Penemuan ini menjadi tonggak penting dalam perkembangan ilmu kelistrikan.
- Satuan GGL, Volt, dinamakan untuk menghormati Alessandro Volta atas kontribusinya yang besar dalam bidang kelistrikan.
- Michael Faraday, seorang ilmuwan Inggris, menemukan prinsip induksi elektromagnetik, yang menjadi dasar bagi generator listrik. Penemuan Faraday memungkinkan pembangkitan listrik dalam skala besar.
- Thomas Edison dan Nikola Tesla adalah tokoh-tokoh penting dalam pengembangan sistem distribusi listrik. Mereka bersaing dalam mempromosikan sistem arus searah (DC) dan arus bolak-balik (AC), yang keduanya memanfaatkan konsep GGL.
- Teknologi sumber GGL terus berkembang. Saat ini, penelitian dan pengembangan fokus pada baterai dengan kepadatan energi yang lebih tinggi, daya tahan yang lebih lama, dan ramah lingkungan. Baterai solid-state dan baterai berbasis material baru adalah contoh inovasi terkini.
- GGL tidak hanya penting dalam aplikasi kelistrikan sehari-hari, tetapi juga dalam teknologi canggih seperti perangkat medis implan, pesawat ruang angkasa, dan komputasi kuantum.
Semoga artikel ini membantu Anda memahami apa itu GGL dan betapa pentingnya peran GGL dalam dunia kelistrikan. Jika ada pertanyaan atau hal lain yang ingin didiskusikan, jangan ragu untuk tinggalkan komentar di bawah ini! Kami tunggu interaksi dari Anda!
